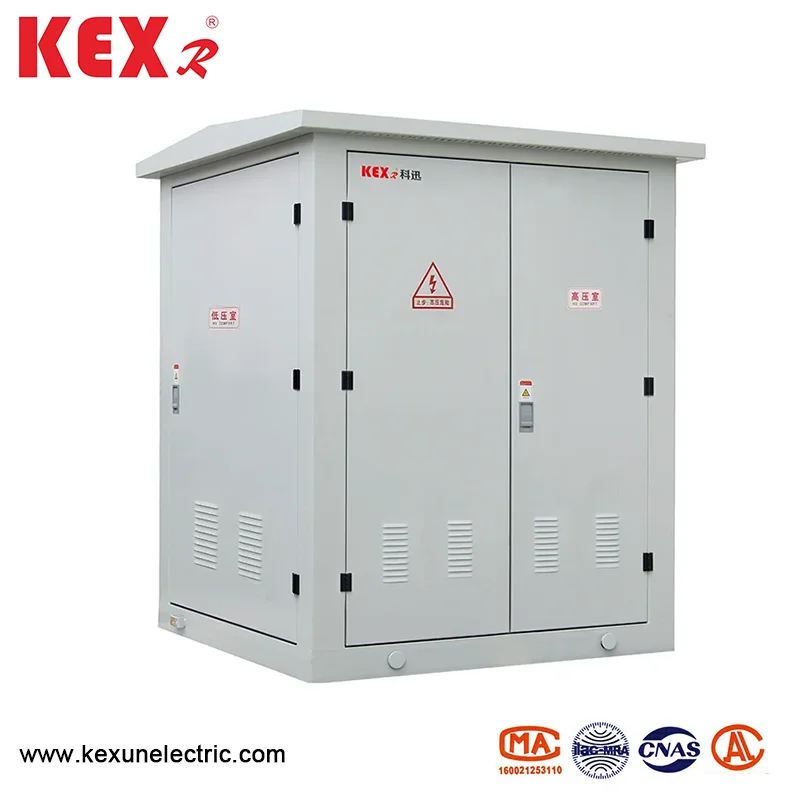

Миниатюризирана подстанция за европейски кутии

◆ Обща структура

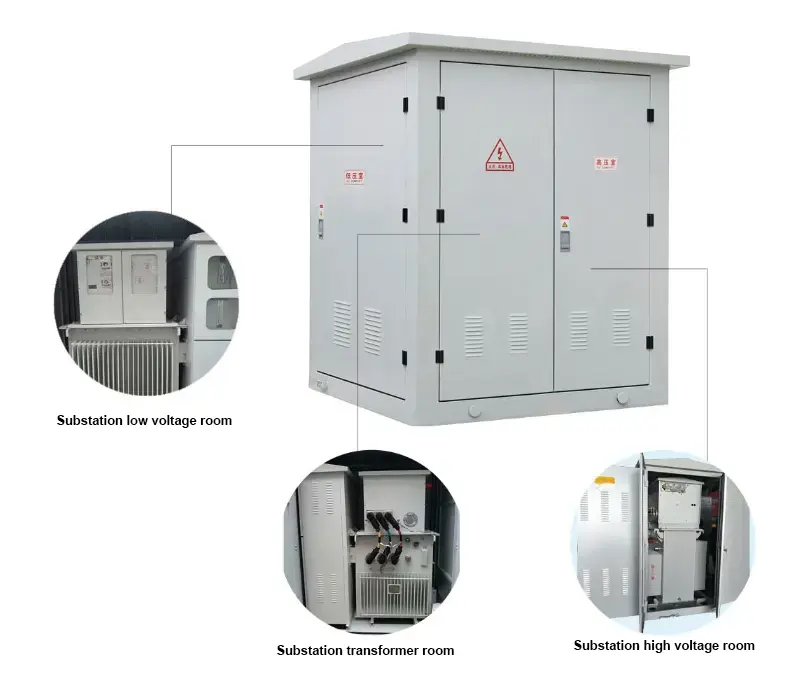

1. YB □ -12 Миниатуризирана подстанция от тип европейска кутия са разделени главно на три части: помещение за превключване с високо напрежение, стая за трансформатори и помещение с ниско напрежение, които могат да бъдат транспортирани отделно.

2. Продуктът приема уникален дизайн на разсейване на топлина с голям цикъл, за да се гарантира нивото на повишаване на температурата на продукта, а отделното уплътняване между помещенията няма да образува топлообмен между стаите.

3. Продуктовата обвивка е изработена от висококачествена плоча от неръждаема стомана. Всички части на структурата на стоманената плоча са претърпели специална антикорозионна обработка, а конструкцията на плочата от неръждаема стомана има силна устойчивост на корозия и добра механична якост.

4. Продуктът може да бъде директно инсталиран на закрито без допълнителна основа на строителството, което спестява разходи и пространство и е удобно за инсталиране.

◆ Камера с високо напрежение

SF6 запълненото с газови раздели, независимо разработено от нашата компания, е прието за високо напрежение, а всички разпределителни уреди и шини са запечатани в затворена кутия от неръждаема стомана, без изложено заредено тяло отвън. Безопасна работа и висока надеждност; Напълно модулен дизайн, всички модули могат да реализират режима на свързване на страничния контакт и най -горното разширение според изискванията за консумация на енергия и да отговарят на нуждите на схемата за захранване в максимална степен.

◆ Камера с ниско напрежение

Входните и изходните линии с ниско напрежение са изработени от нови формовани прекъсвачи на вериги, които са с малки размери, без дъвка и лесни за подмяна. Многофункционален интелигентен цялостен контролер за защита и ново интегрирано устройство за компенсиране на реактивната мощност.

◆ Трансформаторна камера

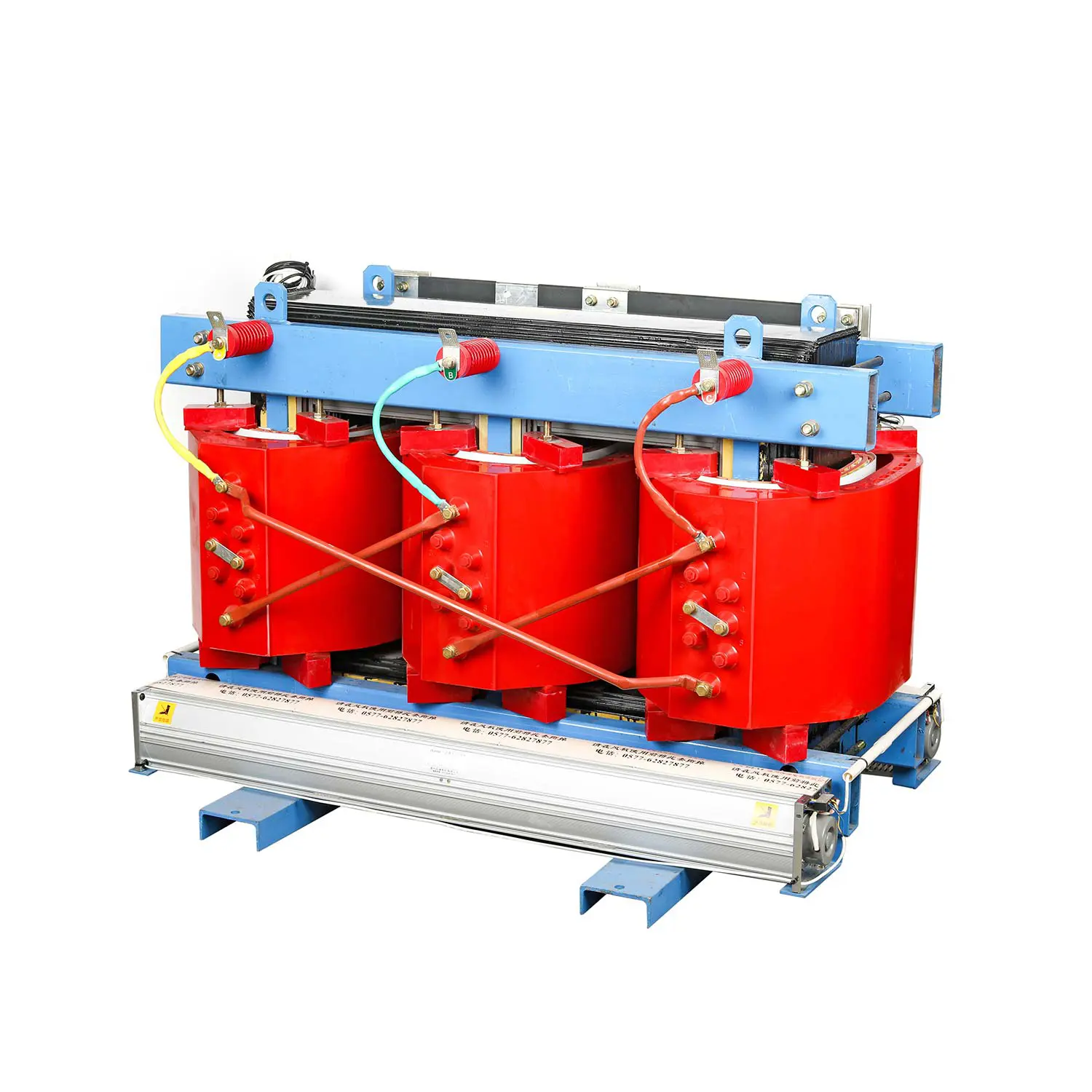

Трансформаторът е напълно изолиран с епоксидна смола, а нивото на изолация и топлинна устойчивост е F, а трансформаторът няма никакви материали за поддържане на горене и не произвежда никакви газови или други междинни продукти, които не са благоприятни за околната среда по време на експлоатация, така че има характеристиките на доброто забавяне на пламъка, опазването на околната среда и пестенето на енергия.

◆ Вътрешна връзка

Трансформаторът на напрежението и китайският твърд превключвател са свързани с твърдите изолирани кабелни аксесоари на компанията, които са напълно изолирани и безопасни и надеждни

● Функция и характеристики

Камерата с високо напрежение на миниатюризирана европейска кутийна подстанция е съставена от превключвател на високо напрежение, предпазител с високо напрежение и мълния, който може да спре трансмисията на мощността и едновременно да има защита от претоварване и късо съединение. Камерата с ниско напрежение е съставена от въздушен превключвател с ниско напрежение, трансформатор на ток, амперметър и волтметър. Миниатюризираната подстанция на Европейската кутия приема водеща технология за обработка и има добра устойчивост на корозия и устойчивост на износване. Неговите предимства са гъвкава комбинация, удобен транспорт, монтаж и строителство, ниска цена, без замърсяване и безопасна и надеждна работа. В същото време миниатюризираната подстанция на европейската кутия е устройство с висока степен на автоматизация и е проектирано интелигентно, което може напълно да защити всички части и да отговори на нуждите на без надзор. Най -общо казано, миниатюризираната европейска подстанция е типът трансформатор на кутии, който спестява инвестиции и получава най -бързия ефект.

● Камерата за високо напрежение

Камерата с високо напрежение обикновено е защитена от комбинация от превключвател и предпазител. След издухването на една фаза на предпазителя, трифазните връзки. Превключвателите за натоварване се предлагат при тип сгъстен въздух, тип вакуум, серен хексафлуорид тип и др., Които могат да разпределят работен механизъм и да реализират автоматично надграждане; Предпазителят е предпазител с ограничаване на тока с високо напрежение с нападател, който има надеждно действие и голям капацитет на счупване. Вижте таблицата по -долу за основните технически параметри. За трансформатори над 800KVA могат да бъдат избрани прекъсвачи на вакуумни вериги като Zn12, Zn28 и VS1 за защита.

● Камерата с ниско напрежение

Основната страна на превключвателя на камерата с ниско напрежение приема универсален или интелигентен прекъсвач на веригата, който може избирателно да защити веригата; Изходният превключвател приема нов тип пластмасов превключвател на обвивката, който е с малък размер и къс при дъга, до 30 вериги; Има режими на превключване на контакт и безконтактно превключване, от които потребителите да избират.

● Трансформаторът

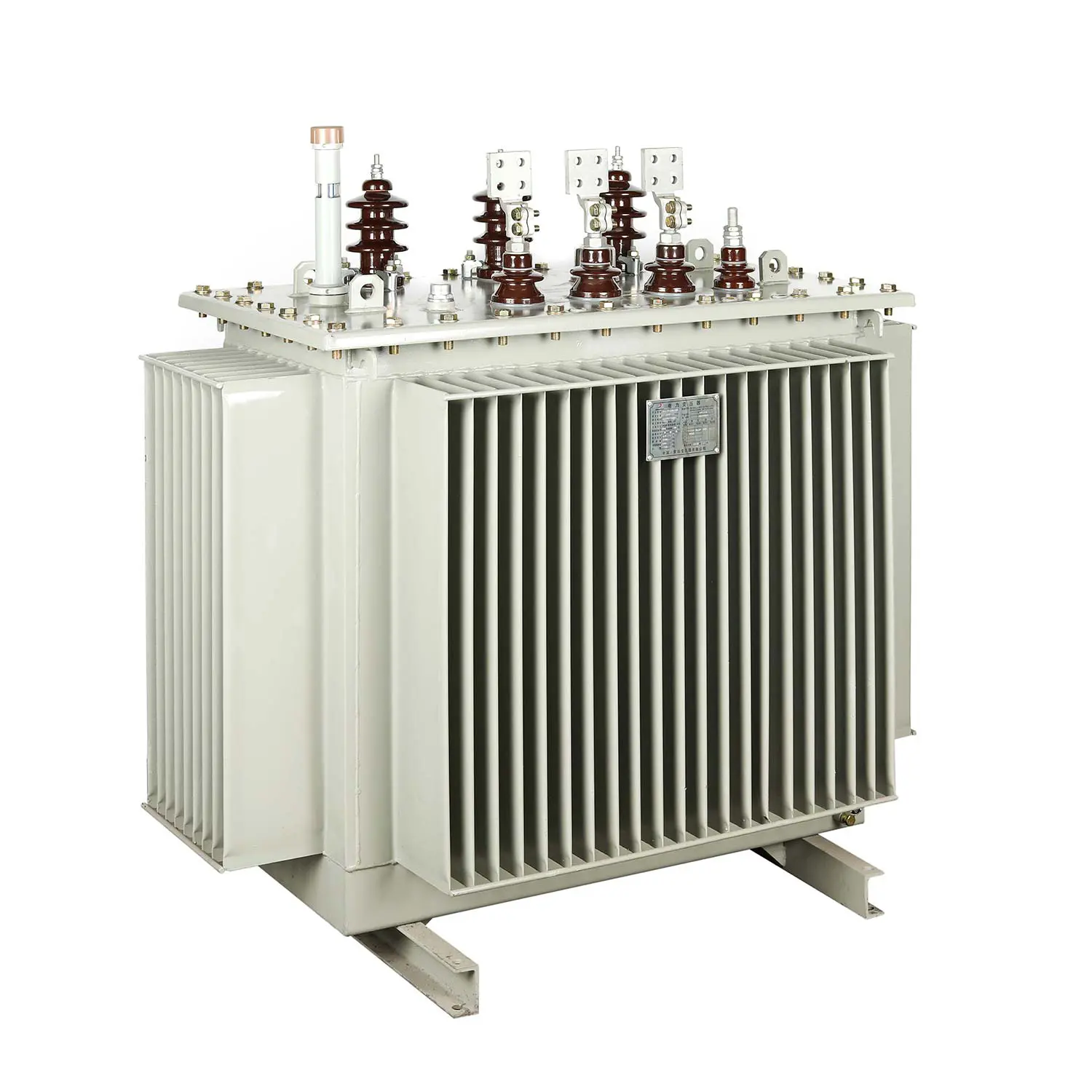

YB □ -12 миниатюризиран подстанция за европейски кутии Изберете ниско загуба, поташени с масло, напълно запечатани трансформатори S9, S10 и S11 или избирайте смола-изолирани или номекс-изолирани екологични трансформатори, а дъното е оборудвано с количка, за да се улесни влизането и излизането на трансформатора.

● Таблици с параметри на производителността

◆ Технически параметри на превключвателя за натоварване

◆ Технически параметри на предпазител с високо напрежение

◆ Технически параметри на прекъсвача с ниско напрежение

● Условия за използване на околната среда

◆ Надморюта: Миниатюризираната подстанция от тип европейска кутия трябва да се използва в рамките на 4000M

◆ Температура: -25 ~ 40 ℃

◆ Относителна влажност: Средната дневна е не повече от 95%, а средната месечна е не повече от 90%;

◆ Място за инсталиране: Няма пожар, опасност за експлозия, проводим прах, химически корозивен газ и насилствени вибрации. Ако горните условия са надвишени, потребителите могат да се консултират с нашата компания.

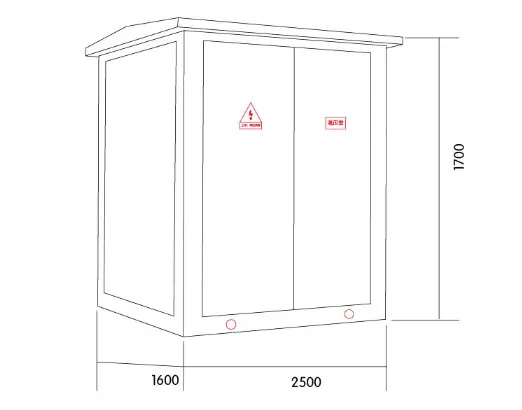

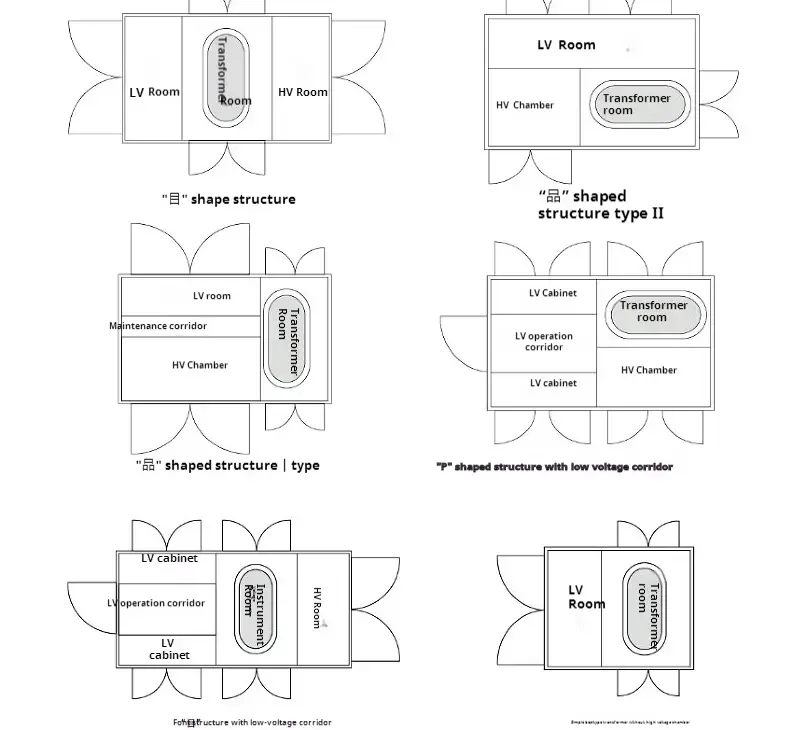

● Диаграма на размерите на оформлението

● Защо да изберете Kexr?

◆ Предимства на продукта: Нашата миниатюризирана подстанция за европейски кутии има много патенти и преминава различни сертификати (ISO9001,3C и т.н.) ， Отличното качество на продукта е основата на нашата опора.

◆ Предимства на цените: От гледна точка на клиента, Kexr вярва, че малките печалби, но бързият оборот може да накара предприятията да оцелеят за по-дълго време. Затова цената на продукта на KEXR е по-ниска от средната за индустрията и ние приемаме стъпка по стъпка ценови списък, а повече покупки ще донесат повече отстъпки.

◆ Предимства за осигуряване на качеството: Ние предоставяме гаранция от 12-24 месеца за повечето продукти на KexR, което надвишава тази на повечето от нашите връстници.

◆ Уникална схема за персонализиране: Като се имат предвид индивидуалните нужди на клиентите, можем да произвеждаме персонализирани продукти, за да отговаряме на различни сценарии за използване.
