Предварително инсталирана подстанция от типа на американската кутия

● Характеристики на структурата на продукта

◆ Предварително инсталираната подстанция American Type от ZBW-12 има компактна структура и малък обем, която е само около 1/3 ~ 1,5 от тази на вътрешния европейски трансформатор на кутии със същия капацитет, като по този начин значително намалява подовото пространство.

◆ Подстанцията приема напълно запечатана и напълно изолирана структура, без разстояние на изолацията и надеждно защитава личната безопасност.

◆ Окабеляването на високо напрежение може да се използва както за звънеща мрежа, така и за терминал, с гъвкав режим на захранване и висока надеждност.

◆ Отлична ефективност на трансформатора: ниска загуба, нисък шум и ниска температура; Силен капацитет на претоварване, устойчивост на късо съединение и устойчивост на удара.

◆ отговарят на всички видове изисквания за хранене с ниско напрежение, които могат да бъдат избрани според схемата или проектирани от вас самите.

● Таблица за технически параметри

● предпазител

Страната с високо напрежение на предварително инсталирана подстанция American Type Type е снабдена с защита от пълен обхват чрез серийна връзка на предпазител за защита и приставка, което е просто по принцип, икономичен и надежден; Фушът за защита на резервното копие е по-голям от маслени предпазители с високо напрежение с голям капацитет на счупване. Само когато трансформаторът се провали вътрешно, приставката е оборудван с двойно чувствителен предпазител, който може да осигури двойна защита на тока и температурата. След издухването на двойния чувствителен предпазител, ядрото на предпазителя може лесно да бъде заменено на място.

● Структура и последователност на работа

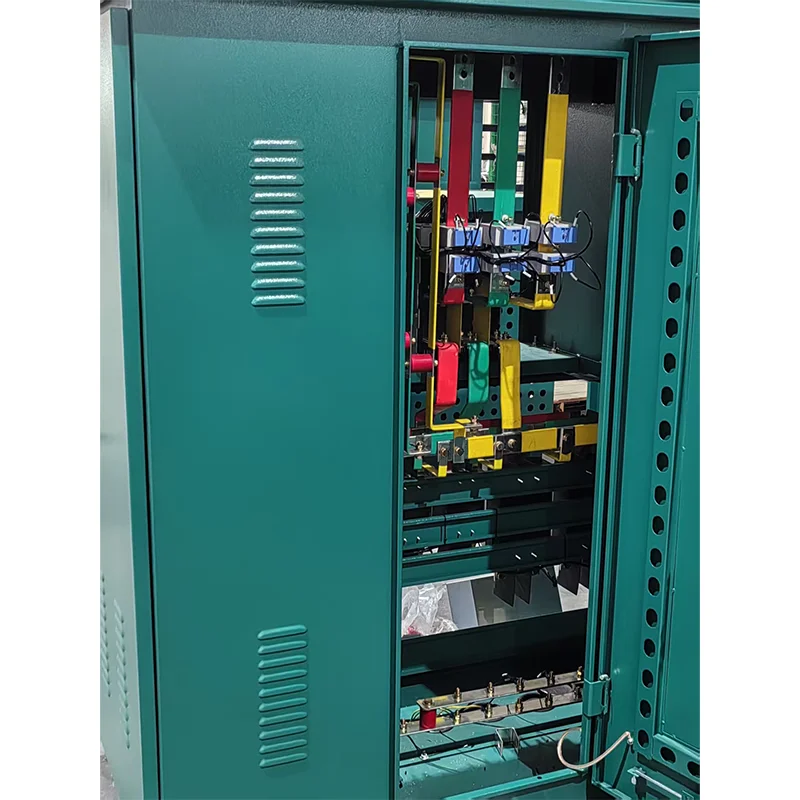

1. Оформлението

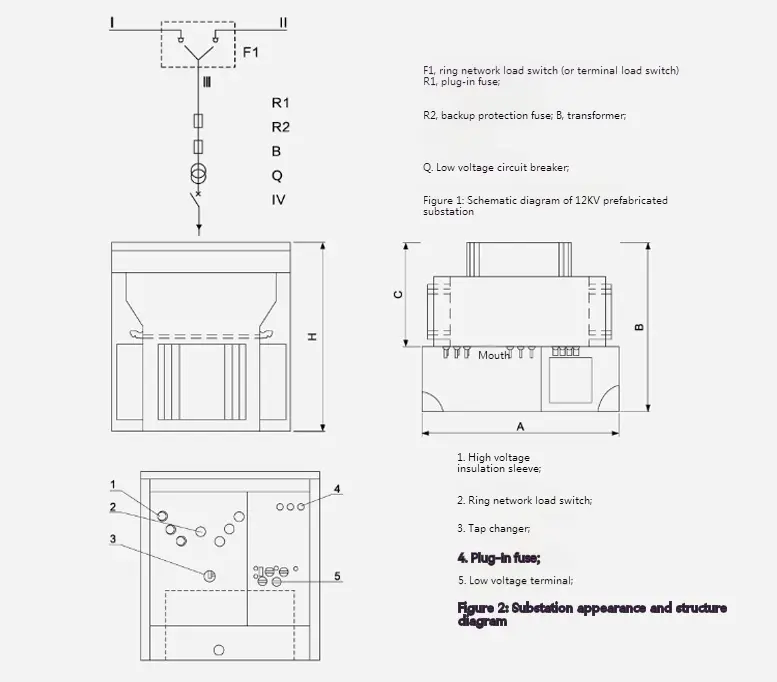

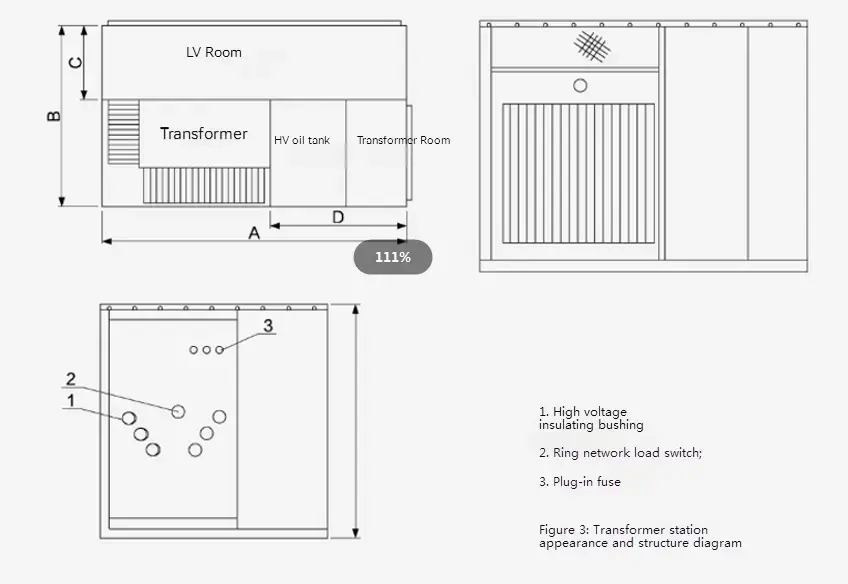

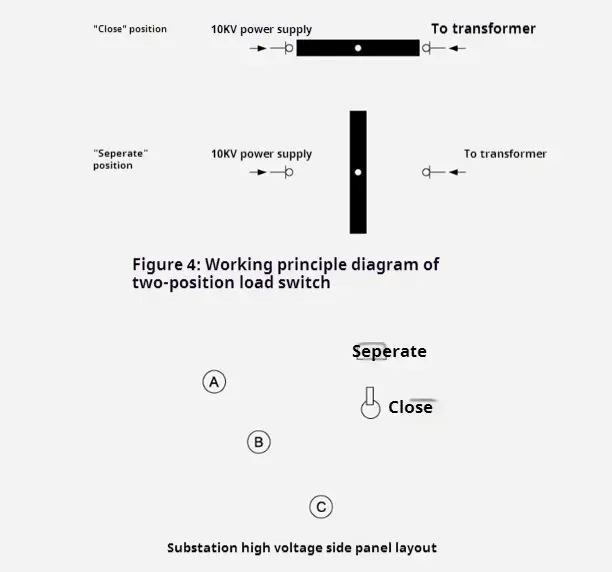

За формата и структурата на предварително инсталационната подстанция American Box с предварително инсталирана американска кутия ZBW-12, вижте Фигура 2 и Фигура 3. Масленият резервоар е разделен на две части: Горната част е резервоарът за масло с високо напрежение, а долната част е резервоарът за маслото на трансформатора. Двете части са само електрически свързани, но маслото е блокирано. Схематичната диаграма е показана на фигура 1, в която линиите "I" и "I" са мрежови захранващи мрежи, "LL" клоните са трансформаторни клонове, а "V" е изход с ниско напрежение. Подстанцията може да се използва както в системата за захранване на Ring Network, така и в терминалната система, а преобразуването е много удобно. Захранването на линията и клонът "Lⅲ" е превключен с превключвателя на натоварването на мрежата на пръстена. В същото време входящият терминал на високо напрежението на трансформатора е оборудван с резервни предпазители за защита и приставки за защита на повреда на късо съединение и претоварване и защита от претоварване на клона. В същото време могат да се инсталират и устройства с високо напрежение и арестувания на мълния. Краят на ниското напрежение на трансформатора се извежда след преминаване през метър и прекъсвач с ниско напрежение.

Размери и тегло

2. Трансформаторът

Предварително инсталирана подстанция American Box Type приемат новите трифазни трансформатори на маслото S9 и S11 Series имат предимствата на ниската загуба без натоварване, ниската температура, ниският шум и ниската височина. Загубата без натоварване и загубата на натоварване на трансформатора са по-ниски от тези на оригиналния S9 трансформатор, достигайки вътрешното напреднало ниво в момента. Трансформаторът е от напълно запечатана структура, която ефективно изолира замърсяването на въздуха и разграждането на изолацията, причинено от влагата. Въздушна възглавница от 40-90 мм се оставя в горната част на масления резервоар, който може да играе ролята на разсейване на топлина и охлаждане заедно с гофрирането на черупката на масления резервоар и може ефективно да намали вътрешното налягане.

Размери и тегло

3. резервен предпазител за защита

Той е свързан последователно с приставката в клона на трансформатора (виж R1 и R2 на фигура 2), за да образува предпазител за защита в пълен обхват. Той духа само когато има повреда на късо съединение вътре в подстанцията, така че вероятността за издухване е много ниска. Той е инсталиран в горния резервоар за масло и трябва да се отвори масленият резервоар, ако трябва да бъде актуализиран.

4. Плъгин предпазител

◆ Неговото топене на ядрото има двойна чувствителност (температура и ток), тоест се топи, когато страната на натоварването се провали (претоварване или прекомерна температура). Plug-in предпазител и резервен предпазител се използват последователно, които могат да защитят целия диапазон от малък ток (няколко пъти в) до голям ток (няколко десетки килоампери), а максималният счупващ ток е 50KA.

◆ Разумното съвпадение на резервния предпазител и предпазител за приставки директно влияе върху работата на цялата подстанция. Вижте следната таблица за част от насоките за подбор на предпазители в 10kV предварително инсталирана подстанция American Type Type само за справка. Забележка: Не е подходящ за други видове подстанции.

● Очертаване на измерението на предварително инсталирана подстанция от типа на американската кутия
