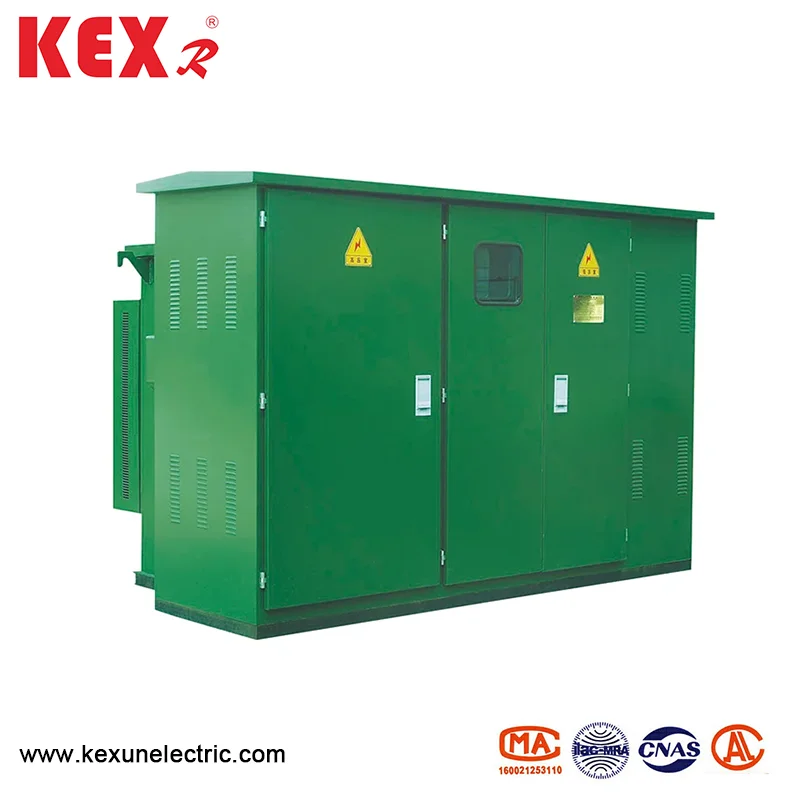

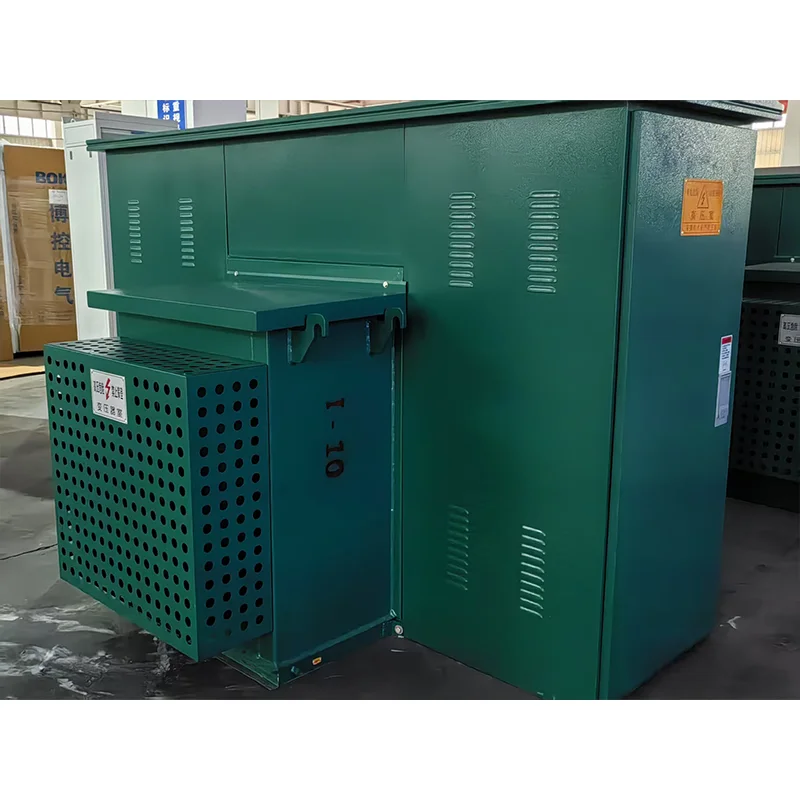

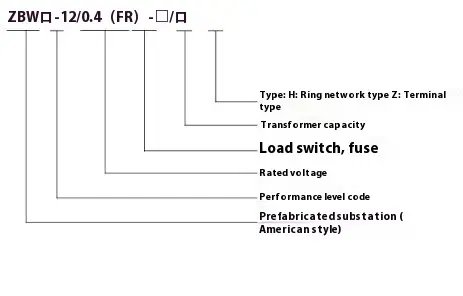

Предварително инсталиран шкаф от типа на американски кутии

● Предимства на продукта

1. Предварително инсталираният американски кабинет от типа на кутиите има компактна и стандартна структура, малко подово пространство, далеч по-малко от европейския тип със същия капацитет.

2. Запечатана, изолирана структура, силна безопасност.

3. Предварително инсталираният американски кабинет от типа на кутията приема трансформатори с ниска загуба, нисък шум, ниска температура, силен капацитет на претоварване, устойчивост на късо съединение и силна устойчивост на въздействие гарантира високата работа на продукта.

4. Приемете различни решения, за да отговорите на персонализираните нужди на клиентите и да се справите с различни сценарии за използване.

● Структура на шкафа

◆ Общо оформление

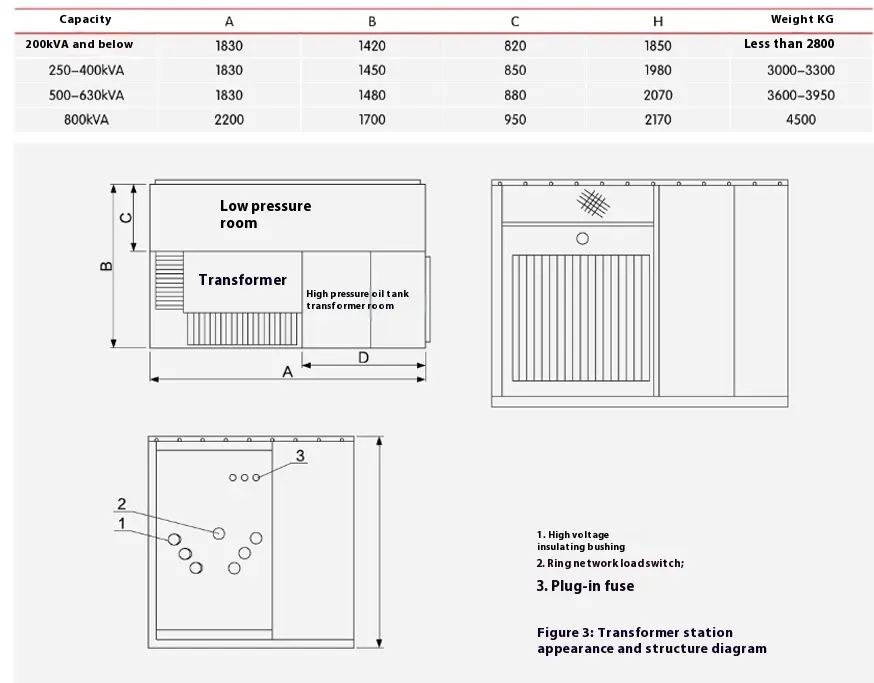

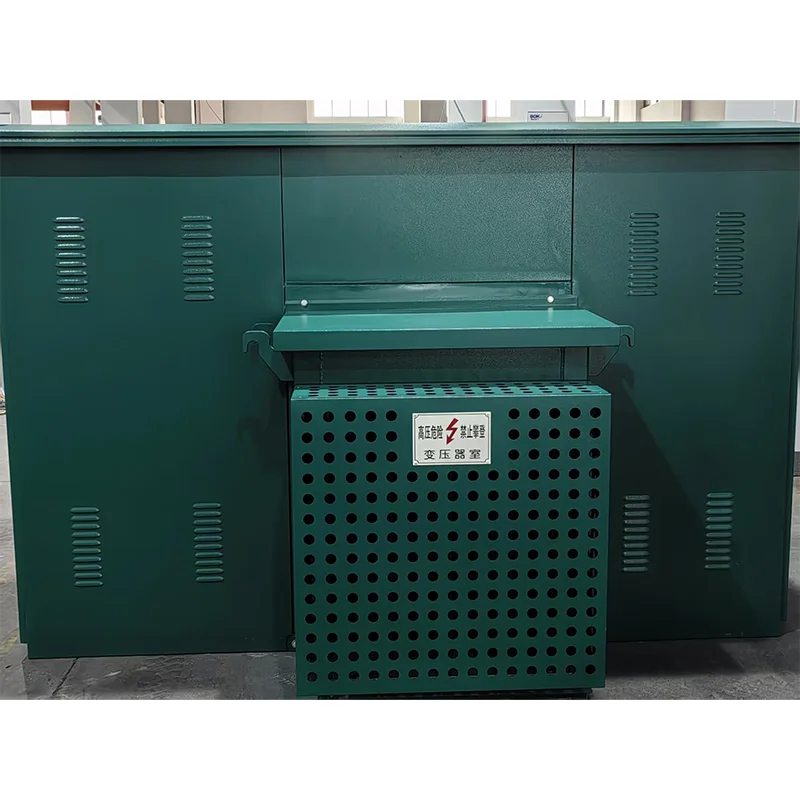

Външният вид и структурата на предварително инсталиран шкаф от американски кутии са показани на фигури 2 и 3. Масленият резервоар е разделен на две части, горната част е масленият резервоар с високо налягане, а долната част е резервоарът за масло от трансформатора. Двете части са само електрически свързани и маслото е блокирано. Схематичната диаграма е показана на фигура 1, в която линиите "I" и "I" са мрежови захранващи мрежи, "LL" клоните са трансформаторни клонове, а "V" е изход с ниско напрежение. Кабинетът може да се използва както в системата за захранване на Ring Network, така и в терминалната система, а преобразуването е много удобно. Захранването на линията и клонът "Lⅲ" е превключен с превключвателя на натоварването на мрежата на пръстена. В същото време входящият терминал на високо напрежението на трансформатора е оборудван с предпазители за защита от резервно копие и предпазители на плъгини, за да се защити повредата на късо съединение и претоварването и надпреварата на температурата на клона. В същото време могат да се инсталират и устройства с високо напрежение и арестувания на мълния. Краят на ниското напрежение на трансформатора се извежда след преминаване през метър и прекъсвач с ниско напрежение.

◆ Трансформатор

Предварително инсталиран американски кабинет от типа на кутията приема трифазен маслен трансформатор S11 серия S11 с ниска загуба, ниска температура и се приема нисък шум. Напълно запечатаната структура ефективно изолира замърсяването на въздуха и разграждането на изолацията, причинено от влагата. Гофрираният лист на черупката на масления резервоар има функциите на разсейване и охлаждане на топлина и ефективно намалява вътрешното налягане.

◆ Терминални превключватели с две станции

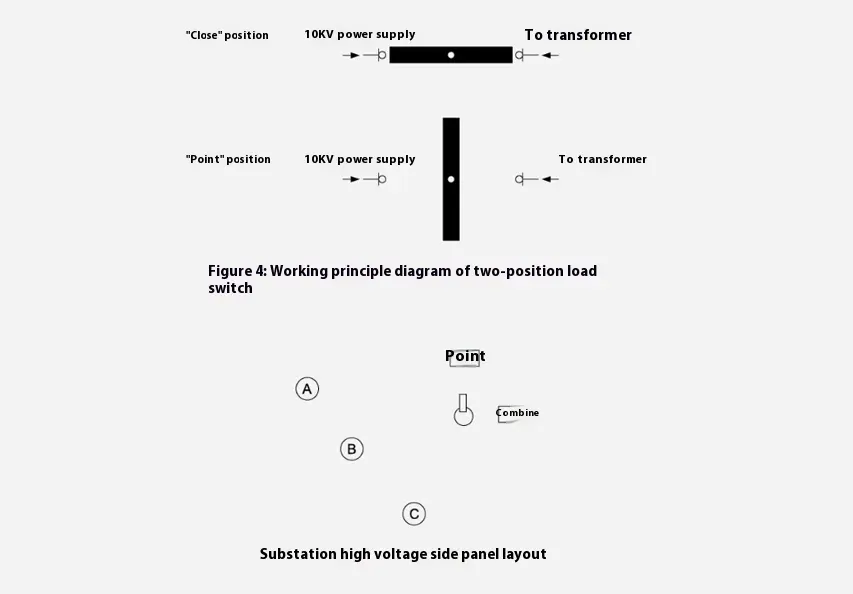

Структурната му диаграма е показана на фигура 4, в която "i" е свързан към входящия терминал с високо напрежение. По време на работа потребителят вмъква специалната работна дръжка в въртящия се вал на превключвателя за натоварване и го завърта на 90 градуса обратно на часовниковата стрелка, а превключвателят на товара се превръща в позицията "OFF". Превключвателят на терминалния натоварване отрязва само трансформаторния клон в режима на захранване на терминала или работи при подмяна на ядрото на приставката, така че терминалният превключвател за отрицателно натоварване има само две позиции на изключване и включване, а операционната сила също е малка поради малкия си размер. За да се намали замърсяването на маслото в резервоара за масло, се препоръчва потребителят да изключи превключвателя с ниско напрежение, преди да работи на товарния превключвател, за да намали натоварването на налягането.

◆ Защитен предпазител

Защитният предпазител на предварително инсталиран шкаф от типа на американски кутии е свързан последователно с приставката в клона на трансформатора (виж R1 и R2 на фигура 2), за да се образува предпазител за защита в пълен обхват. Той духа само когато вътре в шкафа има повреда на късо съединение, така че вероятността за издухване е много ниска. Той е инсталиран в горния резервоар за масло и трябва да се отвори масленият резервоар, ако трябва да бъде актуализиран.

◆ Поставете предпазител от типа

Неговото топено ядро ​​има двойна чувствителност (температура и ток), тоест се топи, когато страната на натоварването се провали (претоварване или прекомерна температура). Plug-in предпазител и резервен предпазител се използват последователно, които могат да защитят целия диапазон от малък ток (няколко пъти в) до голям ток (няколко десетки килоампери), а максималният счупващ ток е 50KA.

Бележка:

1. Всички изброени в таблицата са оценки на предпазителите. Фушът за защита на резервното копие се издухва само когато има повреда на късо съединение във вътрешността на предварително инсталирания шкаф от типа на американската кутия.

2. Избраният трансформатор е подходящ само за режим на свързване на DYN11.

3. Когато избирате вмъкнатия предпазител, трябва да се счита, че 3-4 пъти по-голям от тока на пълния капацитет на трансформатора трябва да се разтопи в рамките на 300s и в същото време трябва да бъде удовлетворено, че 12 пъти по-голям от тока на пълния капацитет на трансформатора не трябва да се стопи, когато се използва 0,1s.

4. Според стандартите на IEC предпазителят може да работи в политическия обхват от -25 ℃ ~+40 ℃. Когато температурата на маслото е по -висока от +40 ℃, номиналният ток на предпазителя трябва да бъде намален с 1% за всеки 1 ℃ увеличение.

◆ Тип на лакътя и "T" тип кабелна глава

Входящите и изходящи линии на високо напрежение и изходящи линии от 12 kV предварително инсталирани американски кутии кабини приемат кабелни входящи и изходящи линии, а захранването с високо напрежение се извежда от масления резервоар чрез изолационни изолационни ръкави. За да улеснят теста на фабриката и теста за приемане на потребителя, самите изолационни ръкави имат способността да издържат на 10kV честота на мощността, издържащи на напрежението и мълния, издържащ на напрежението. Преди да инсталирате главата на кабела, е необходимо да знаете дали потребителят се нуждае от арестувания на мълния. Ако е необходимо, един набор от изолационни ръкави във входящите и изходящи линии на цикъла приема тип двойно преминаване, а другият възприема тип еднократно.

Изберете лакът или Т-образна кабелна глава, която съответства на кабелната секция, почистете вътрешната му и външната повърхност и повърхността на изолационния втулка с безводен етанол, нанесете малко 7501 вакуумна силиконова мазнина на повърхността на втулката и го инсталирайте съгласно специалните спецификации на кабела. В другия край на двупасния изолационен ръкав инсталирайте специален напълно запечатан арест на цинков оксид по същия начин. Вижте инструкциите за инсталирането на кабелната глава.

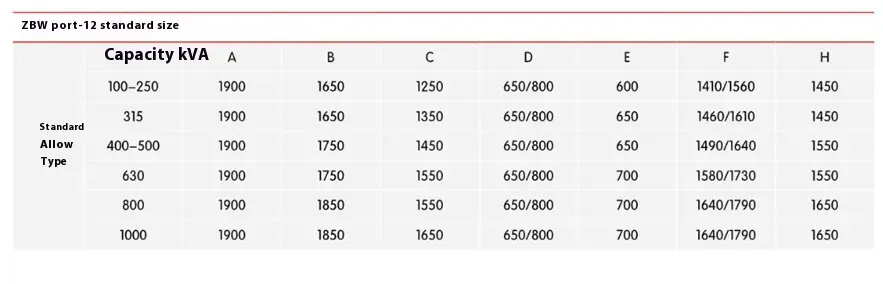

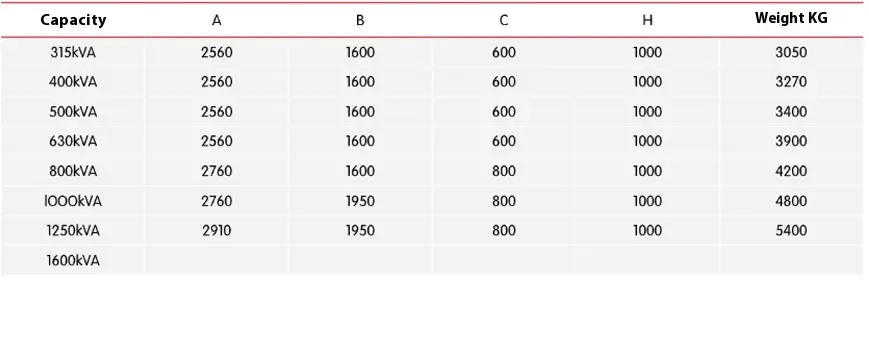

● Размери на предварително инсталирания шкаф от типа на американски кутии
