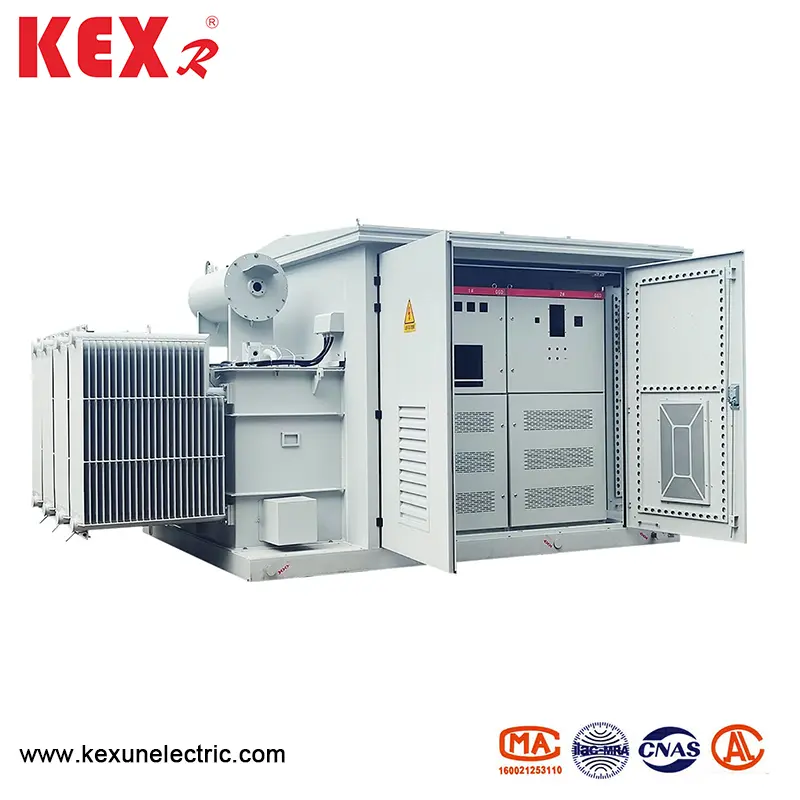

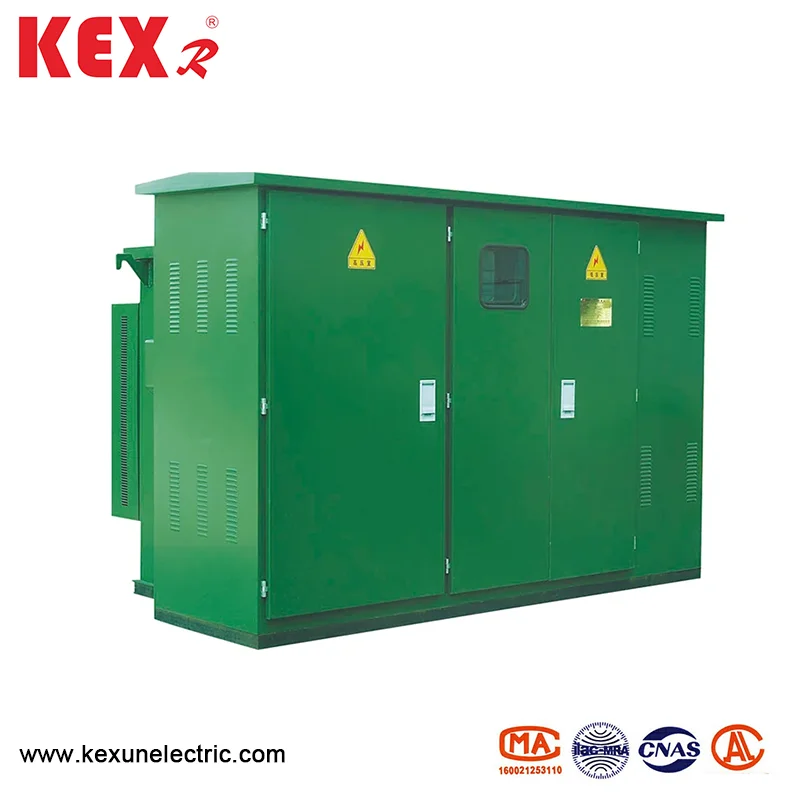

Предварително инсталиран американски трансформатор на кутии

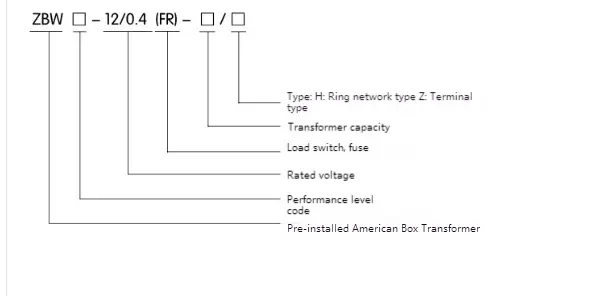

Модел и значение

● Условия за използване на околната среда

◆ Температура на околната среда: Предварително инсталираният американски трансформатор на кутии трябва да се използва в околната среда между -30 ~ 40 ℃

◆ Надморюта: под 4000м

◆ Скорост на вятъра: под 34 м/и

◆ Влажност: Средната дневна относителна влажност не е повече от 95%; Месечната стойност на относителната влажност не е повече от 95%

◆ Ниво на шок: Хоризонталното ускорение е не повече от 0,4M/S², а вертикалното ускорение не е повече от 0,15m/s²

◆ Наклон на инсталацията: В рамките на 3 °

◆ ИНСТАЛАЦИОННА СРЕДА: Околен въздух очевидно не се замърсява от корозивни и горими газове и няма насилствени вибрации на мястото на инсталацията.

Забележка: Когато поръчвате предварително инсталиран американски трансформатор на кутии извън горните условия, можете да преговаряте с нашата компания.

● Таблица с технически параметри

◆ Трансформатор

◆ Заредете превключвател

Превключвателят на натоварването на предварително инсталиран американски трансформатор на кутии е с маслен, трифазен превключвател на връзки и пружина механизъм за работа; Тя може да се отвори и затвори с товар, а скоростта на отваряне и затваряне няма нищо общо с операционната сила. Видовете са двустантична, четири станция Т-тип и V-тип с четири станции.

◆ Защитен предпазител за защита

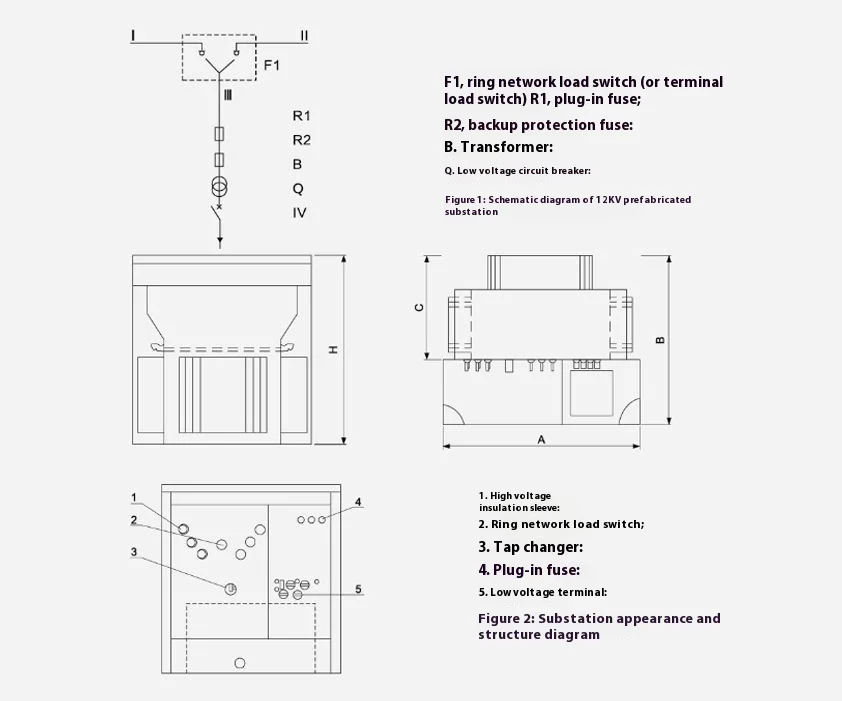

Предварителният предпазител на предварително инсталиран американски трансформатор на кутии е свързан последователно с приставката в клона на трансформатора (виж R1 и R2 на фигура 2), за да се образува предпазител за защита с пълен обхват. Той духа само когато вътре в трансформатора има повреда на късо съединение, така че вероятността за издухване е много ниска. Той е инсталиран в горния резервоар за масло и трябва да се отвори масленият резервоар, ако трябва да бъде актуализиран.

◆ Включете предпазител

1. Ядрото на предпазителя на предварително инсталиран американски трансформатор на кутии има две характеристики на температурата и тока, тоест претоварването се случва в края на натоварването или то се стопява, когато температурата е твърде висока. Plug-in предпазител и резервен предпазител се използват последователно, които могат да защитят целия диапазон от няколко ампера до няколко хиляди ампера, а максималният разчупващ ток е 50KA.

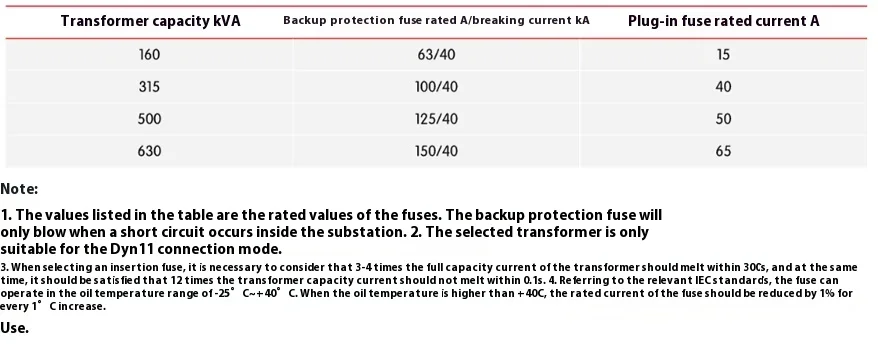

2. Разумното съвпадение на резервния предпазител и приставка ще се отрази директно на производителността на целия трансформатор. Вижте следната таблица за част от насоките за избор на предпазители в предварително инсталиран американски трансформатор на американски кутии за справка.

3. Въвеждането на включване е елемент, който може да замени ядрото на предпазителя външно. Когато подменяте, първо издърпайте пръстена на издърпването на клапана за облекчаване на налягането на горния резервоар за гориво, за да балансирате налягането вътре и извън резервоара за гориво. За да се гарантира безопасността на операторите и оборудването, приставките трябва да бъдат включени и изключени, когато няма натоварване. Следователно превключвателят с ниско напрежение трябва да бъде изключен първо, за да се отреже пълното натоварване от страна на ниско напрежение. След това дръжката на седалката за предпазител трябва да се развива с работната дръжка и след това да се завърти с около 90 градуса, за да се елиминира сцеплението между уплътнението и външната стена. Стопичният предпазител трябва да се издърпва наклонено нагоре за 70-80 мм и трябва да остане за няколко секунди. След като се изцеди малко масло върху стопилката, стопилката трябва да бъде извадена, за да се избегнат капчици от масло от други компоненти извън резервоара за гориво. Избършете повърхността на стопилката с чиста памучна кърпа и след това заменете сърцевината. Когато подменяте, не забравяйте да обърнете внимание на параметрите, посочени на разтопеното ядро, и не могат да бъдат заменени различни параметри. Вижте Приложение 3 за стъпки за подмяна. Поставете разтопената сърцевина след подмяна в опората на предпазителя и когато дръжката върху разтопената сърцевина е обърната в заключващото положение, уверете се, че шайбата от неръждаема стомана е близо до опората на предпазителя и дръжката е привързана на шефа, за да се гарантира, че подстанцията е напълно запечатана и без влага. След това превключвателят с ниско напрежение се затваря отново и захранването може да бъде възобновено по това време.

4. Защото предварително инсталираният американски трансформатор на кутии е трифазна система, независимо дали става въпрос за резервен предпазител или предпазител за приставка, когато еднофазната се стопява се стопява, трифазната стопилка трябва да бъде заменена като цяло, освен ако не може да се определи, че само еднофазната стопилка е преминал тока на повреда.
