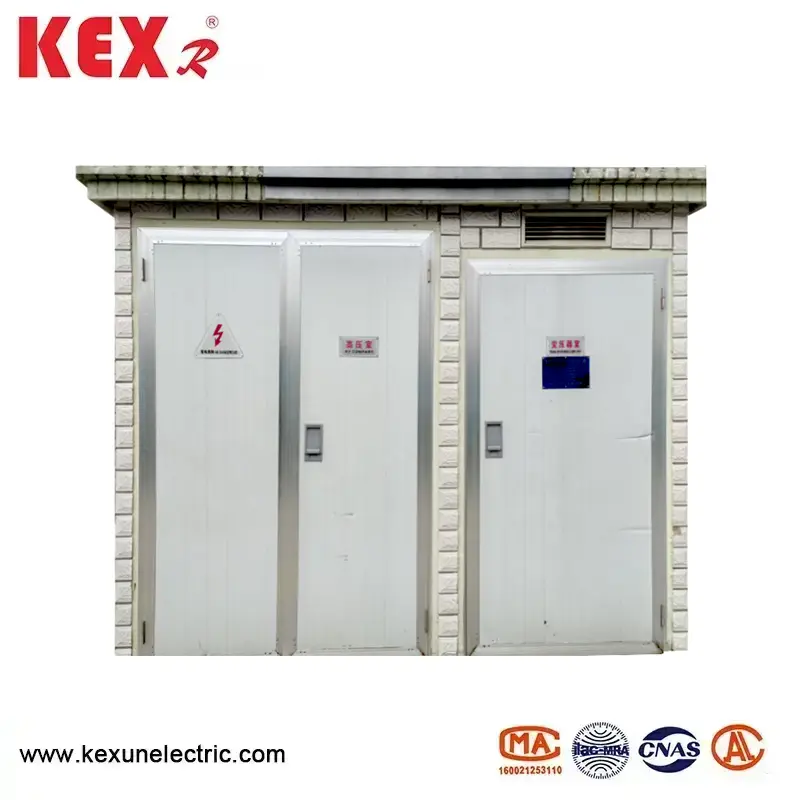

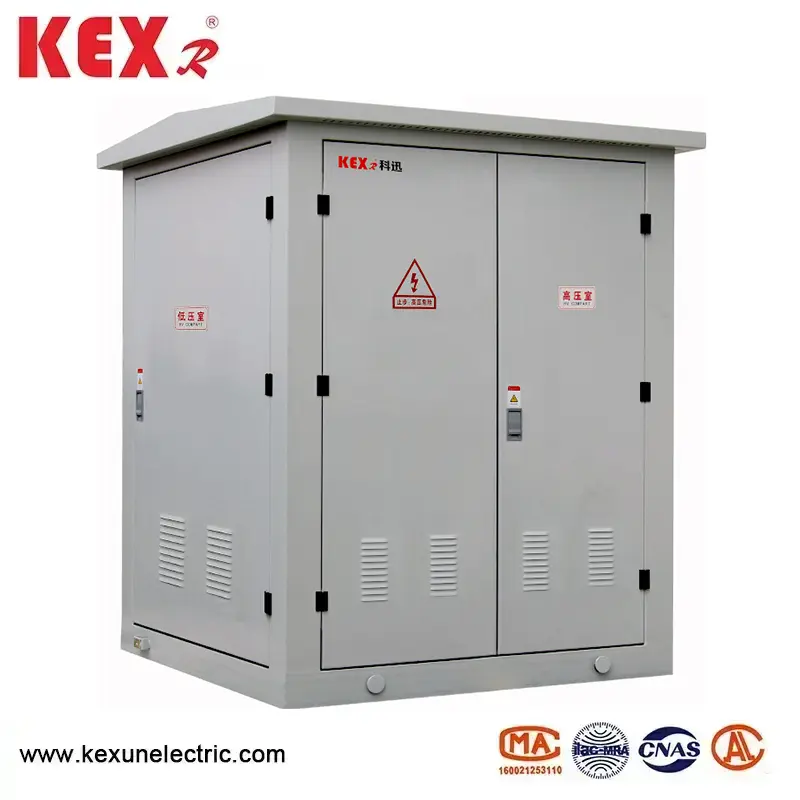

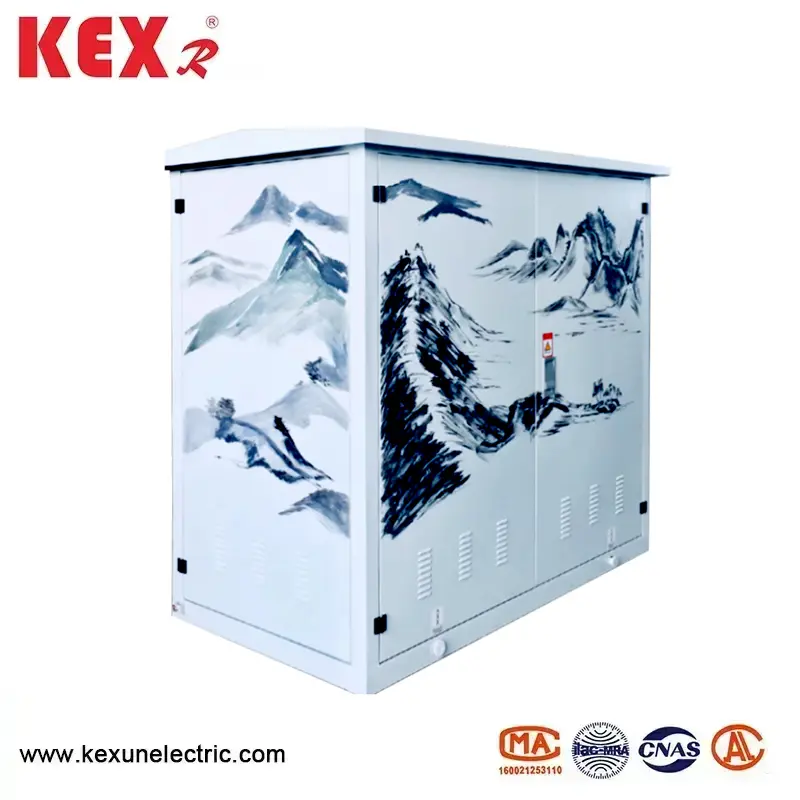

3Phase PAD-монтирана подстанция

3Phase PAD-монтирана подстанция, произведена от KEXR, професионален доставчик на мощност и дистрибуция в Китай, е компактно и модулно оборудване за енергия, подходящо за разпределение на градската енергия, индустриални паркове, нова енергия (фотоволтаична/вятърна енергия) и други сценарии. В сравнение с традиционната подстанция, тя е по -малка и по -гъвкава за инсталиране.
Модел: YB-12
Марка: Kexr

Изпратете запитване

Описание на продукта

● Преглед на продукта

3 -фазната подстанция, монтирана на PAD, е по-гъвкава и удобна за използване от гражданските подстанции и се използва широко при реконструкцията на градските мрежи на сгради с високи сгради, жилищни квартали, индустриални паркове, търговски центрове, летища, железопътни терминали, училища, миньорско предприятие и други места.

● Функции и характеристики на подстанция YB-12 тип 3Phase, монтирана на PAD

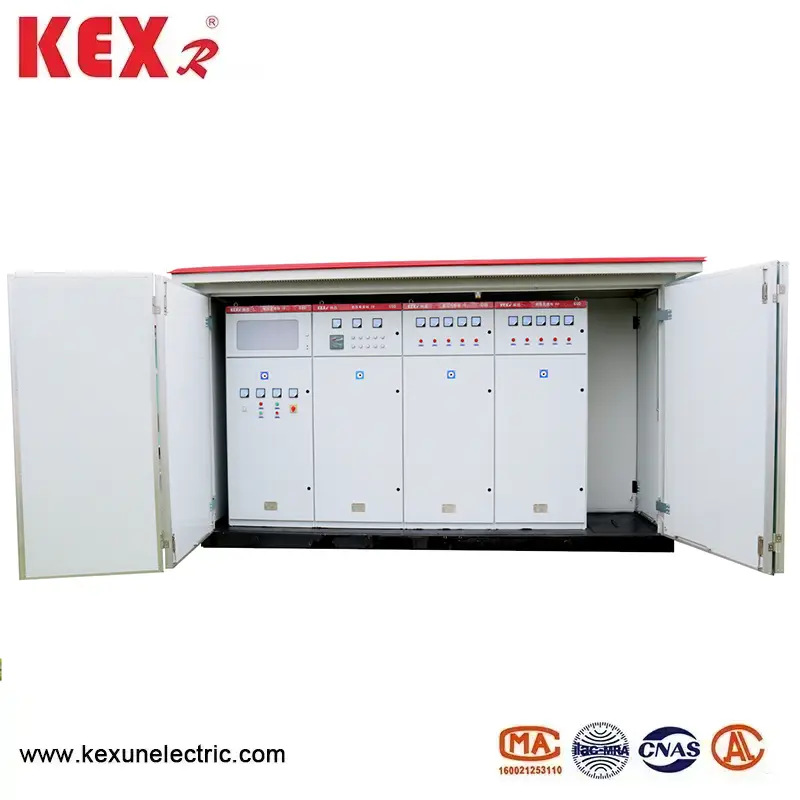

Монтираната на PAD подстанция високо напрежение камера е съставена от превключвател на товар с високо напрежение, предпазител с високо напрежение и мълния, който може да спре трансмисията на мощността и да предотврати едновременно претоварване и късо съединение; Камерата с ниско напрежение е съставена от въздушен превключвател с ниско напрежение, трансформатор на ток, амперметър и волтметър. 3фазната подстанция, монтирана на PAD, има усъвършенствана и надеждна технология, а всички кутии приемат усъвършенствана технология за обработка, която има добра устойчивост на корозия и устойчивост на износване. Той има предимствата на гъвкавата комбинация, удобен транспорт, монтаж и строителство, ниска цена, без замърсяване и безопасна и надеждна работа.

● Използване на условия

◆ Надморската височина не надвишава 4000 м

◆ Атмосферна температура: -25 ℃ -40 ℃

◆ Относителна влажност: Средната стойност на дневната стойност е не повече от 95%, а средната стойност на месечната стойност не е повече от 90%

◆ Място за инсталиране: Място без пожар, опасност за експлозия, проводим прах, химически корозивен газ и насилствени вибрации.

Забележка: Ако горните условия са надвишени, потребителите могат да преговарят с KEXR

● Таблици с параметри на производителността

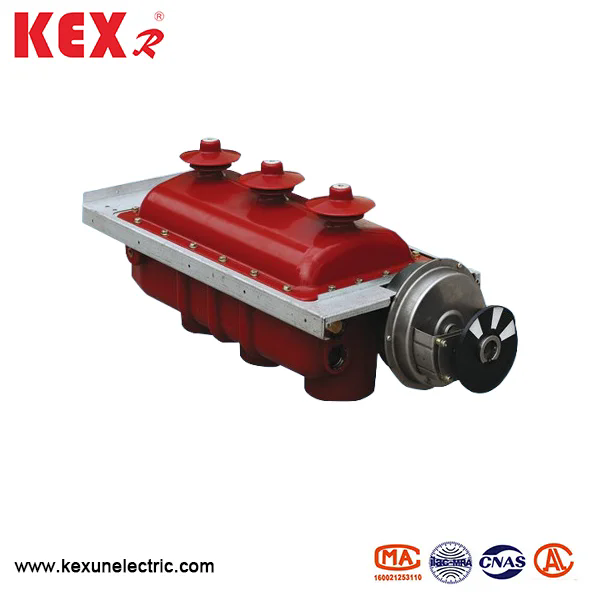

◆ Технически параметри на превключвателя за натоварване

Сериен номер	Артикул	Единица	FN12-12	FN25-12 Превключвател за вакуумно натоварване
1	Номинално напрежение	kv	10
2	Максимално работно напрежение	kv	12
3	Номинална честота	Hz	50
4	Оценен ток	A	630
5	Оценен ток на счупване на товар	A	630
6	Термичен стабилен ток	ka/s	20/2	20/4
7	Динамичен стабилен ток	the	50
8	Кратко затварящ ток на затваряне （пикова стойност）	the	50
9	Пълно време на счупване на натоварване	Време	20	10000
10	Механичен живот	Време	2000	10000
11	1мин честота на мощността издържа на напрежение (фаза до земята)	kv	42
12	Светкавично импулсно напрежение (фаза към земята)	kv	72

◆ Технически параметри на предпазител с високо напрежение

Сериен номер		Номинално напрежение (kV)	Номинален ток (а)	Прекъсван ток (а)	Ток с оценка на предпазител (а)
Обединен модел	CN модел	Номинално напрежение (kV)	Номинален ток (а)	Прекъсван ток (а)	Ток с оценка на предпазител (а)
Sdl❈j	XRNT-12	12	40	31.5	6.3, 10, 16, 20, 25, 31.5, 40
Sfl❈j		12	100	31.5	50, 63, 71, 80, 100
Skl❈j		12	125	31.5	25

◆ Технически параметри на прекъсвача с ниско напрежение

Модел	Формуляр за освобождаване	Извеждане на номиналния ток	Възможност за изключване KA (AC 380V)
DW15-630	Термоелектромагнитен тип	315, 400, 630	40
DW15-1000	Тип термоелектрон	630, 800, 1000	50
DW15-1600		1600	50
DW15-2500		1600, 2000, 2500	60
CW1-2000	Интелигентен тип	630, 800, 1000, 1250, 1600, 2000	65 (80)
CW1-3200	Интелигентен тип	2000, 2500, 3200	100
