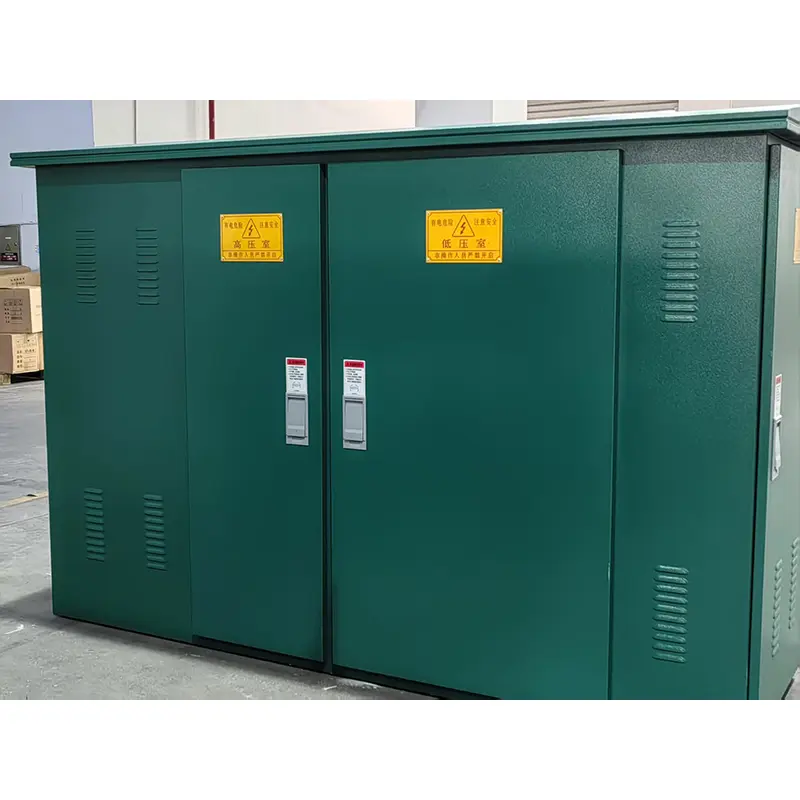

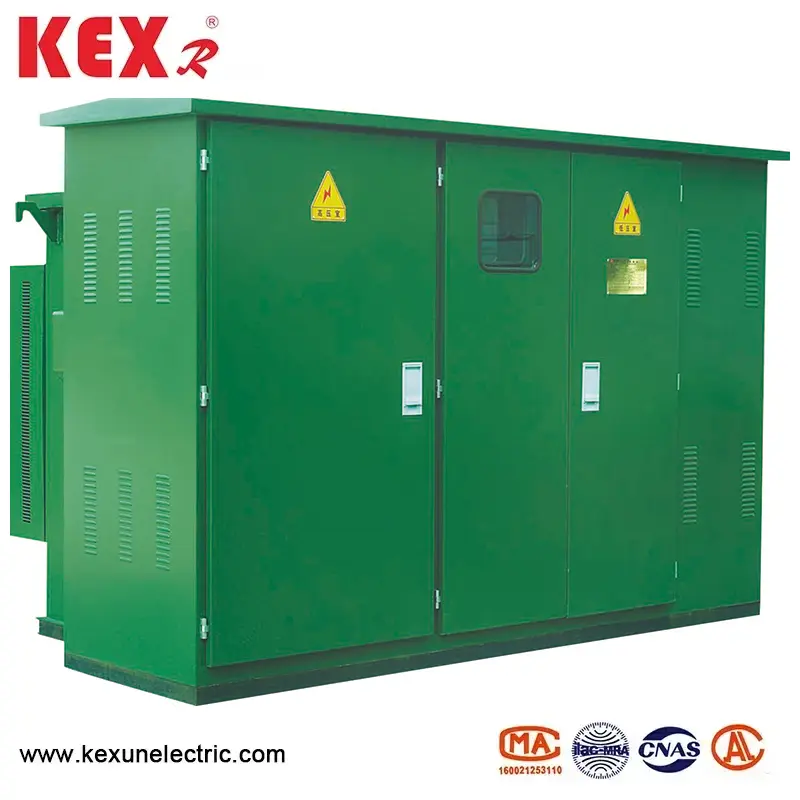

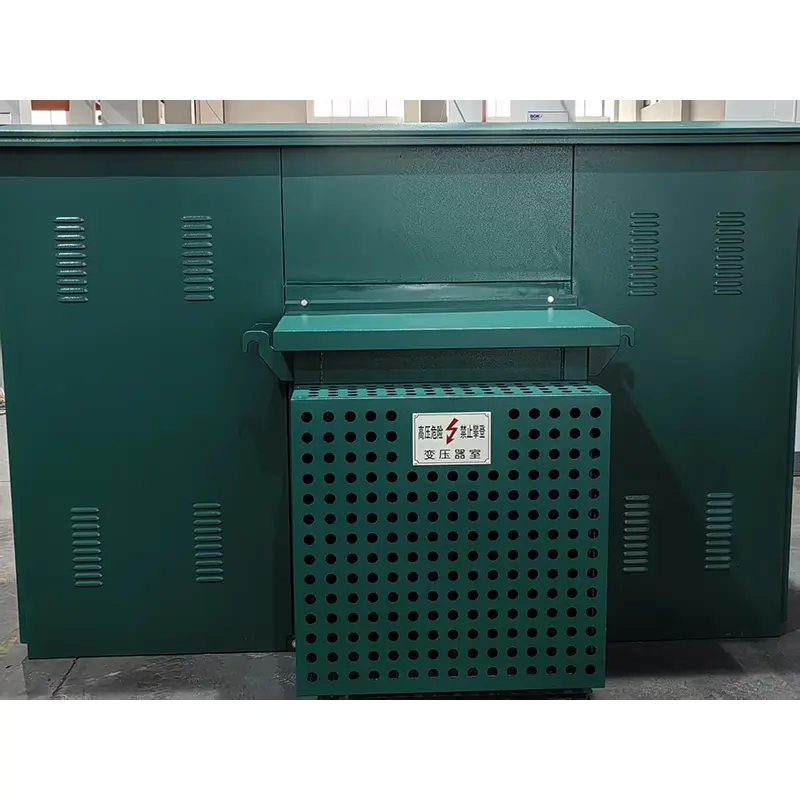

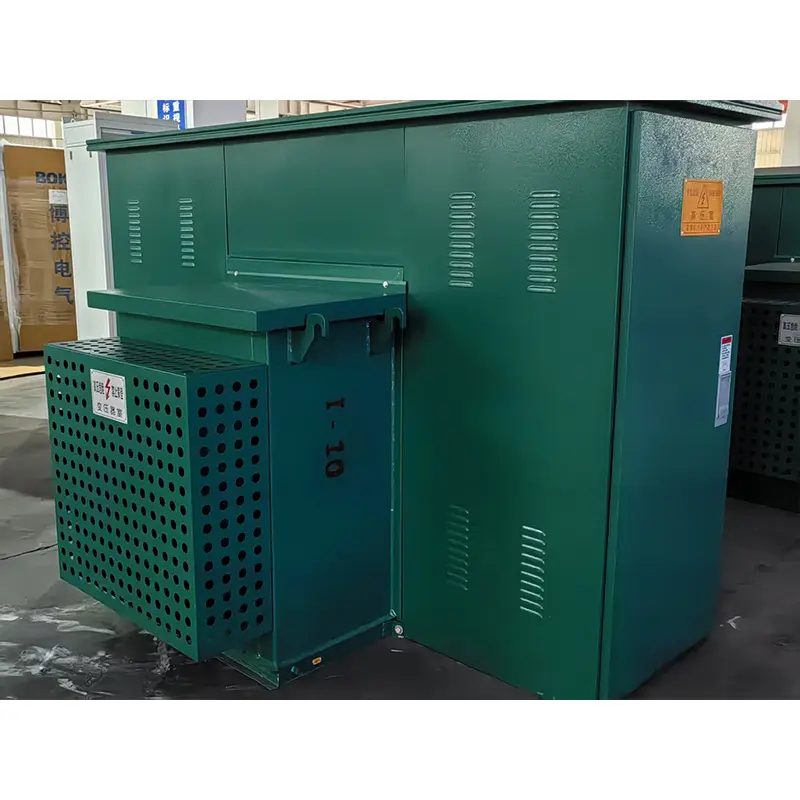

Американски тип компактен трансформатор

American Type Compact Transformer е компактна подстанция, произведена от KEXR, доставчик на мощност на предаване и разпределително оборудване в Китай. Той има характеристиките на малки размери, напълно запечатана и напълно изолирана структура и не се нуждае от разстояние на изолацията, като по този начин надеждно защитава личната безопасност.
Модел: ZBW-12
Марка: Kexr

Изпратете запитване

Описание на продукта

● Анализ на модела на американския тип компактен трансформатор

－Z: Комбиниран тип

－B: Подстанция

－W: на открито

－12: номинално напрежение 12kV

● Американски тип Компактен трансформатор Позициониране на продукта:

◆ Интегрирано решение за компактно разпространение на открито

◆ Подходящ за градски разпределителни мрежи, индустриални паркове и нови енергийни проекти.

◆ Спазвайте стандарта GB/T 17467 (еквивалентен на IEC 62271-202).

◆ Камера с високо напрежение

● Структурни характеристики

Дизайн на кутията:

▶ Американски тип компактен трансформатор приема двуслойна антикорозивна стоманена плоча (дебелина ≥2 мм)

▶ Между слой на термична изолация (полиуретанова пяна, термична проводимост ≤ 0,025 w/m k)

▶ Степен на защита IP34D (защита на дъжд/защита от малки животни)

Оптимизация на оформлението:

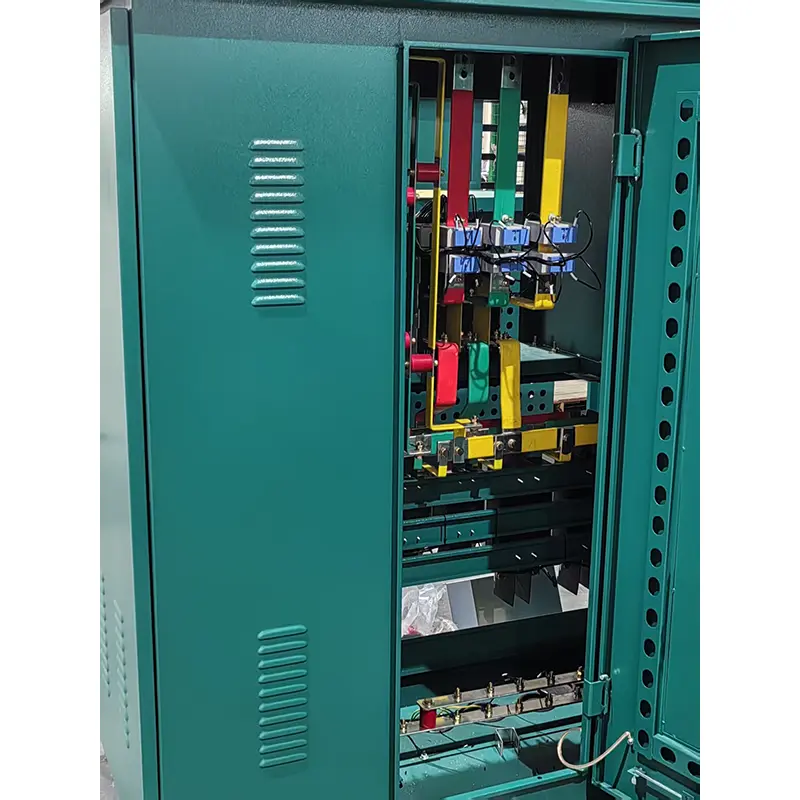

▶ Независими отделения за камера с високо напрежение, камера на трансформатора и камера с ниско напрежение.

▶ Ширина на канала за поддръжка ≥800 мм

▶ Най -горната система за принудителна вентилация (стартиране и спиране на контрола на температурата)

● Условия на околната среда от американски тип компактен трансформатор с помощта на

◆ Атмосферна температура: максимална температура +40 ℃, минимална температура-30 ℃;

◆ Надморюта: Компактният трансформатор от типа ZBW-12 трябва да бъде инсталиран на мястото под 4000 м;

◆ Скорост на вятъра: еквивалентна на 34 м/сек (не повече от 700PA);

◆ Влажност: Средната дневна относителна влажност не е повече от 95%; Месечната стойност на относителната влажност не е повече от 95%;

◆ Шоково -устойчиво: Хоризонталното ускорение не е повече от 0,4 м/S2, а вертикалното ускорение не е повече от 0,15 м/s² ；;

◆ Наклон на инсталационния сайт: Монтажът за инсталиране на наклон на американски тип компактен трансформатор трябва да бъде по -малък от;

◆ ИНСТАНЦИОННА СРЕДА: Околен въздух на американския тип компактен трансформатор очевидно не се замърсява от корозивни и горими газове и няма насилствени вибрации на мястото на инсталацията;

◆ Когато поръчвате този продукт извън горните условия, можете да преговаряте с нашата компания.

Технически параметри на американски тип компактен трансформатор

American Type Compact Transformer

Капацитет (KVA)	Напрежение9 (kV)		Свързваща група	Ток без натоварване%			Без загуба на натоварване %			Импедансно напрежение%	Загуба на натоварване (W)
Капацитет (KVA)	HV	LV	Свързваща група	S9	S10	S1	S9	S10	S1	Импедансно напрежение%	Загуба на натоварване (W)
160	10 ± 5 OR2*± 2,5	0.4	Dyn11 Yyn0	1.4	1.4	0.2	400	320	255	4.0	2200
200				1.3	1.3	0.2	480	380	305		2600
250				1.2	1.2	0.2	560	450	360		3050
315				1.1	1.1	0.2	670	530	425		3650
400				1.0	1.0	0.15	800	650	505		4300
500				1.0	1.0	0.15	960	750	605		5100
630				0.9	0.9	0.15	1200	910	755		6200
800				0.8	0.8	0.15	1400	1080	980	4.5	7500
1000				0.7	0.7	—	1700	1260	—		10300
1250				0.6	0.6	—	1950	—	—		12000
