Американски тип подстанция

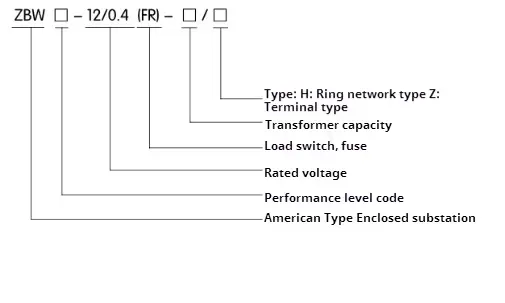

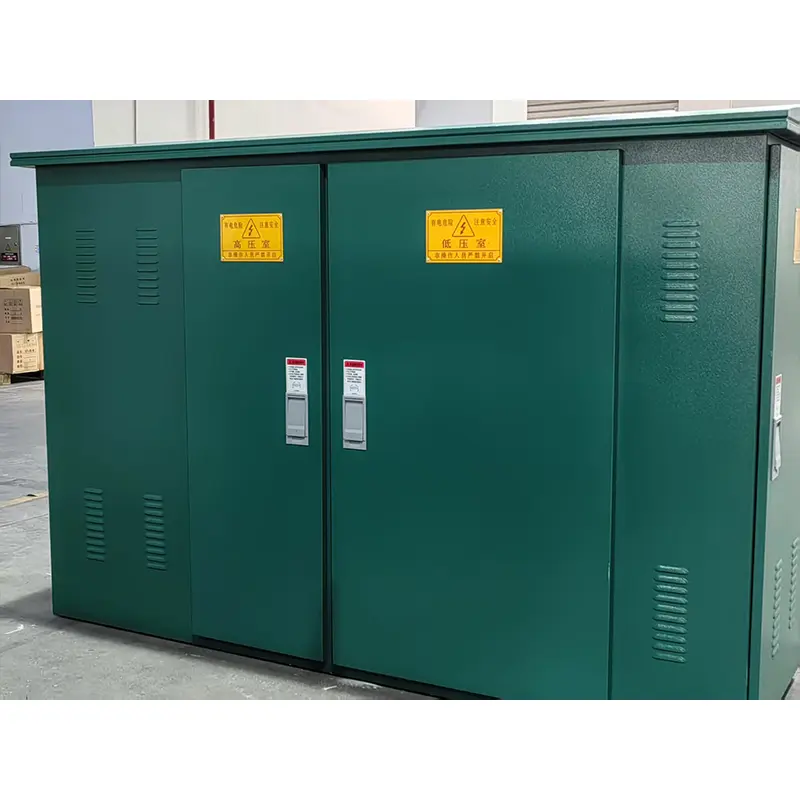

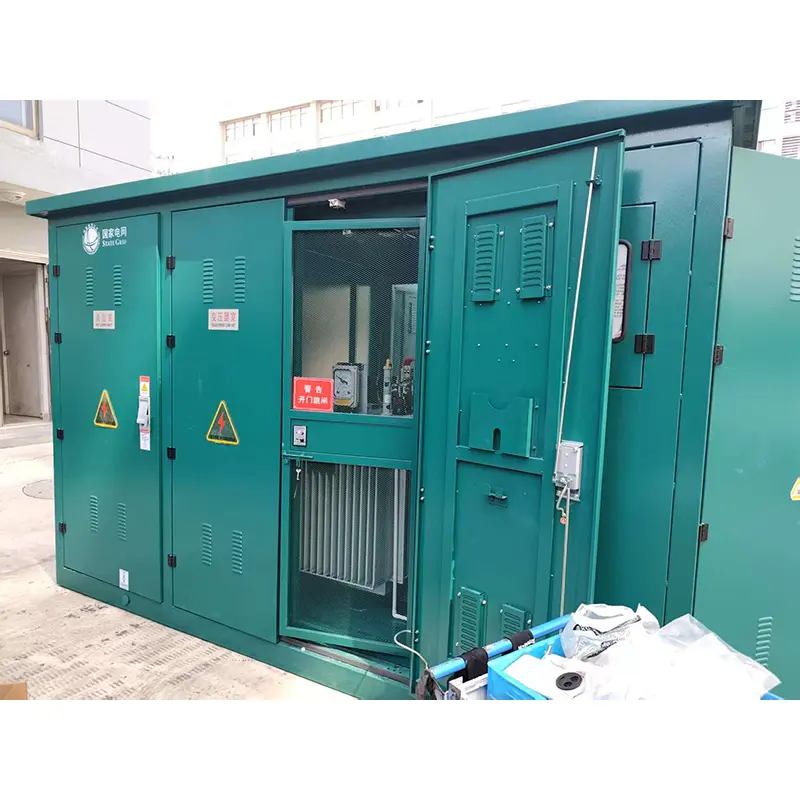

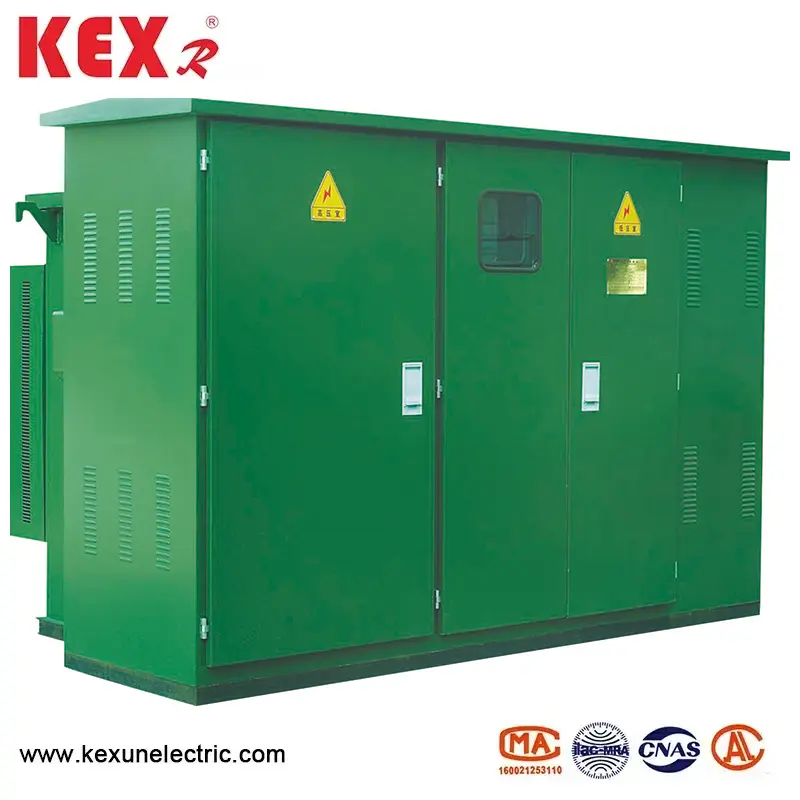

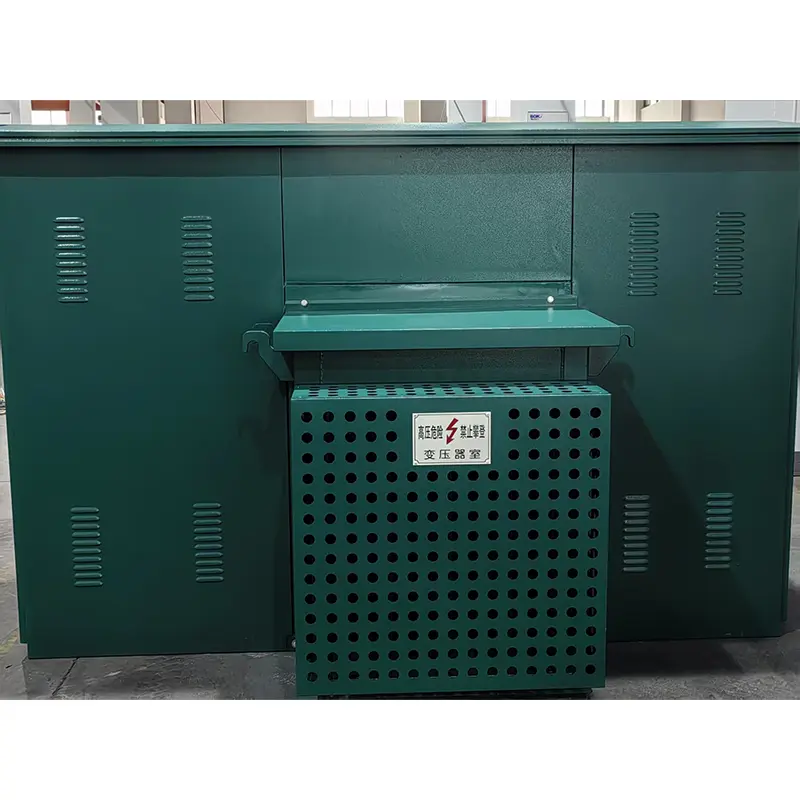

● Значение на модела на американския тип ZBW-12 тип подстанция

● Американски характеристики на структурата на подстанциите

1. Приложената от американски тип подстанция приема компактна структура, малък обем, само около 1/3 ~ 1,5 от вътрешния европейски трансформатор на кутии със същия капацитет, като значително намалява пространството на пода.

2. Напълно запечатана и напълно изолирана структура, не е необходимо разстояние на изолацията и личната безопасност е надеждно защитена.

3. Американски тип, приложена подстанция, използвайки окабеляване с високо напрежение както за пръстена, така и за терминал, с гъвкав режим на захранване и висока надеждност.

4. Отлична ефективност на трансформатора: ниска загуба, нисък шум и ниска температура; Силен капацитет на претоварване, устойчивост на късо съединение и устойчивост на удара.

5. отговаряйте на всички видове изисквания за захранване с ниско напрежение, които могат да бъдат избрани според схемата или проектирани сами;

6. Има два вида кабелни глави: лакътя 200a и 600 A "T" фиксиран кабелен конектор, като и двата могат да бъдат оборудвани с напълно изолиран арест на цинков оксид. Кабелната глава от тип 200a може да бъде включена и изключена с натоварване и също така може да играе ролята на изолиращия превключвател.

● предпазител

Страната с високо напрежение на американския тип подстанция е снабдена с защита от пълен обхват чрез серия връзка на предпазител за защита и приставка, което е просто по принцип, икономичен и надежден; Фушът за защита на резервното копие е по-голям от маслени предпазители с високо напрежение с голям капацитет на счупване. Само когато трансформаторът се провали вътрешно, приставката е оборудван с двойно чувствителен предпазител, който може да осигури двойна защита на тока и температурата. След издухването на двойния чувствителен предпазител, ядрото на предпазителя може лесно да бъде заменено на място.

● Структура и последователност на работа

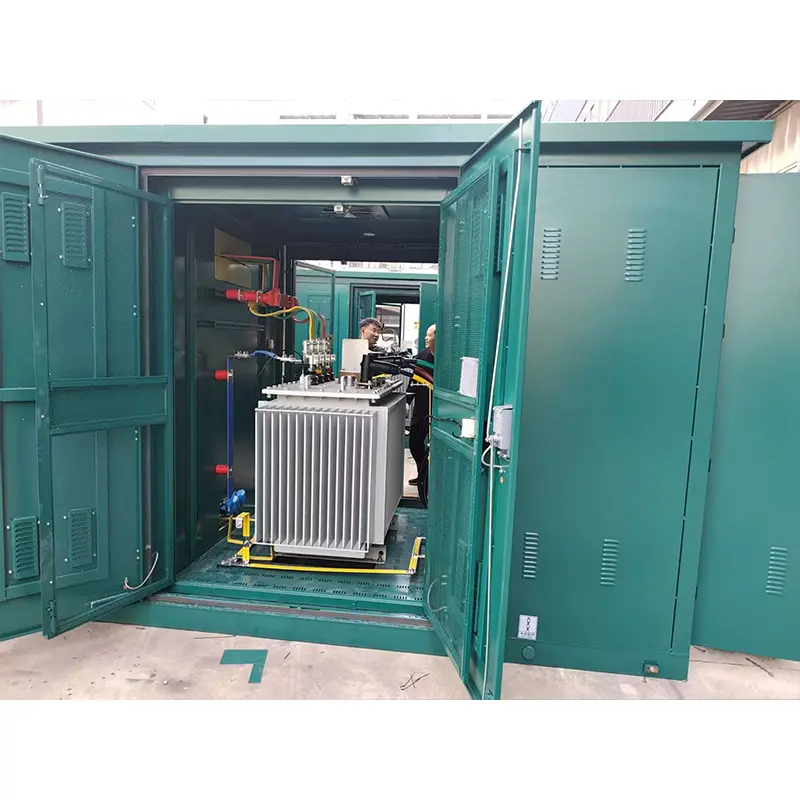

1. Оформлението

За формата и структурата на 10kV ZBW-12 американски тип подстанция, вижте фигура 2 и фигура 3. Двете части са само електрически свързани, но маслото е блокирано. Схематичната диаграма е показана на фигура 1, в която линиите "I" и "I" са мрежови захранващи мрежи, "LL" клоните са трансформаторни клонове, а "V" е изход с ниско напрежение. Подстанцията може да се използва както в системата за захранване на Ring Network, така и в терминалната система, а преобразуването е много удобно. Захранването на линията и клонът "Lⅲ" е превключен с превключвателя на натоварването на мрежата на пръстена. В същото време входящият терминал на високо напрежението на трансформатора е оборудван с резервни предпазители за защита и приставки за защита на повреда на късо съединение и претоварване и защита от претоварване на клона. В същото време могат да се инсталират и устройства с високо напрежение и арестувания на мълния. Краят на ниското напрежение на трансформатора се извежда след преминаване през метър и прекъсвач с ниско напрежение.

● Размери и тегло на американския тип подстанция ZBW-12

2. Резервен предпазител

Той е свързан последователно с приставката в клона на трансформатора (виж R1 и R2 на фигура 2), за да образува предпазител за защита в пълен обхват. Той духа само когато има повреда на късо съединение вътре в подстанцията, така че вероятността за издухване е много ниска. Той е инсталиран в горния резервоар за масло и трябва да се отвори масленият резервоар, ако трябва да бъде актуализиран.

3. Приставка

◆ Неговото топене на ядрото има двойна чувствителност (температура и ток), тоест се топи, когато страната на натоварването се провали (претоварване или прекомерна температура). Plug-in предпазител и резервен предпазител се използват последователно, които могат да защитят целия диапазон от малък ток (няколко пъти в) до голям ток (няколко десетки килоампери), а максималният счупващ ток е 50KA.

◆ Разумното съвпадение на резервния предпазител и предпазител за приставки директно влияе върху работата на цялата подстанция. Вижте следната таблица за част от указанията за избор на предпазител в 10kV американски тип, затворена само за справка. Забележка: Не е подходящ за други видове подстанции.
