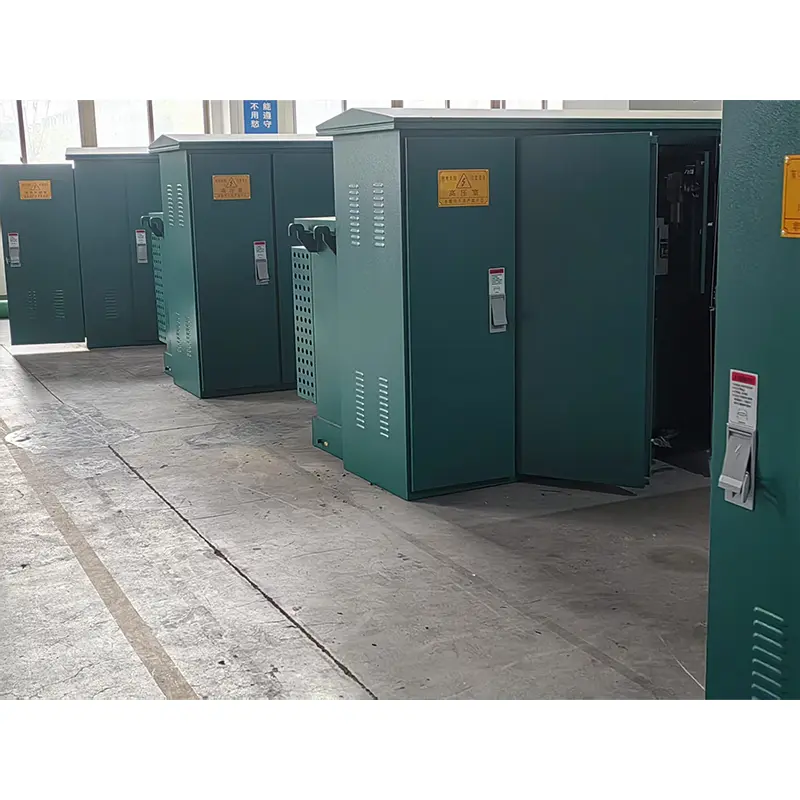

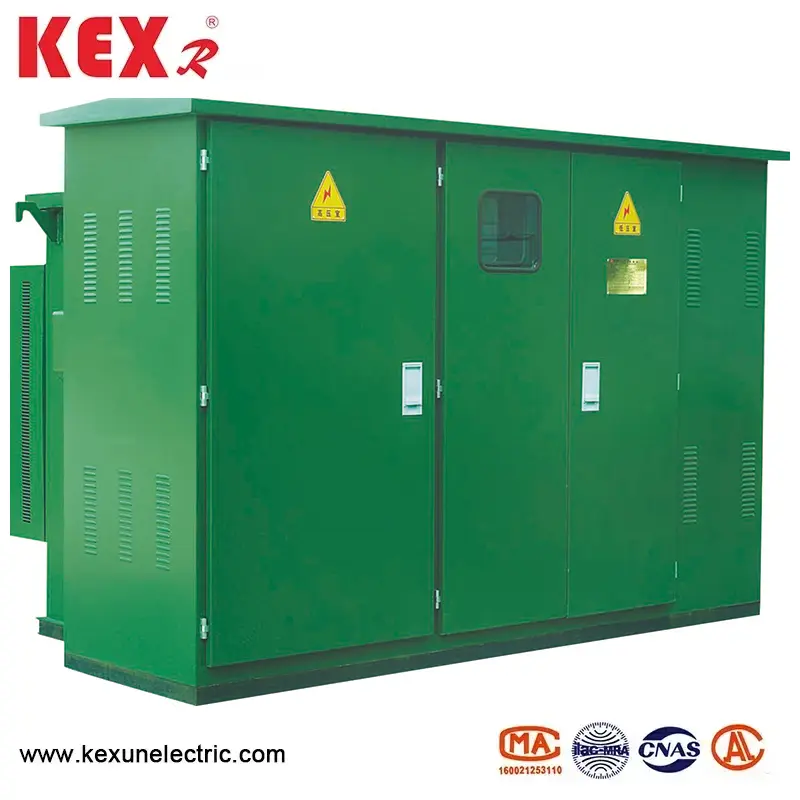

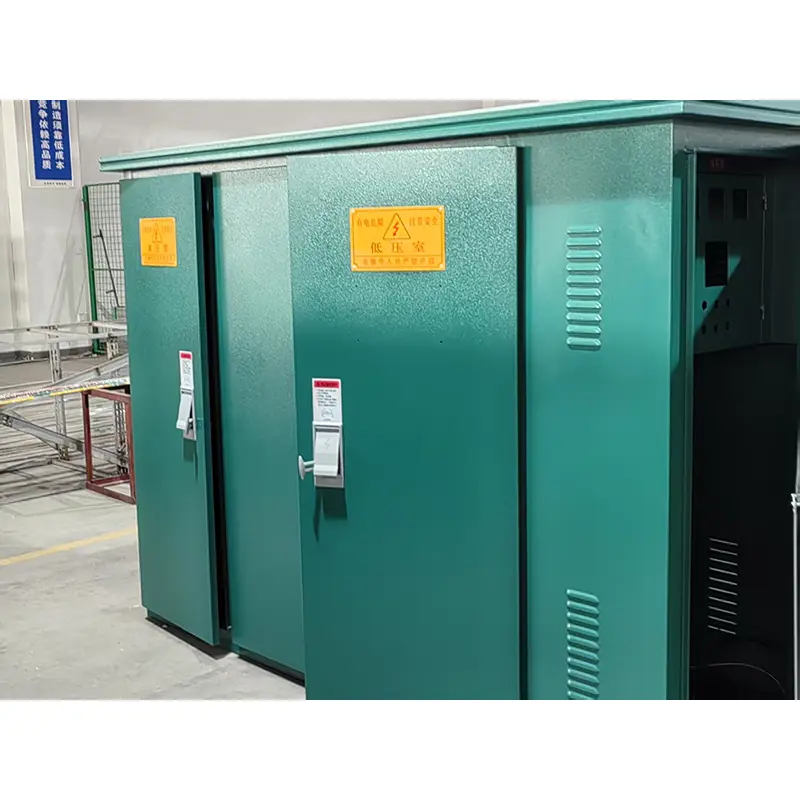

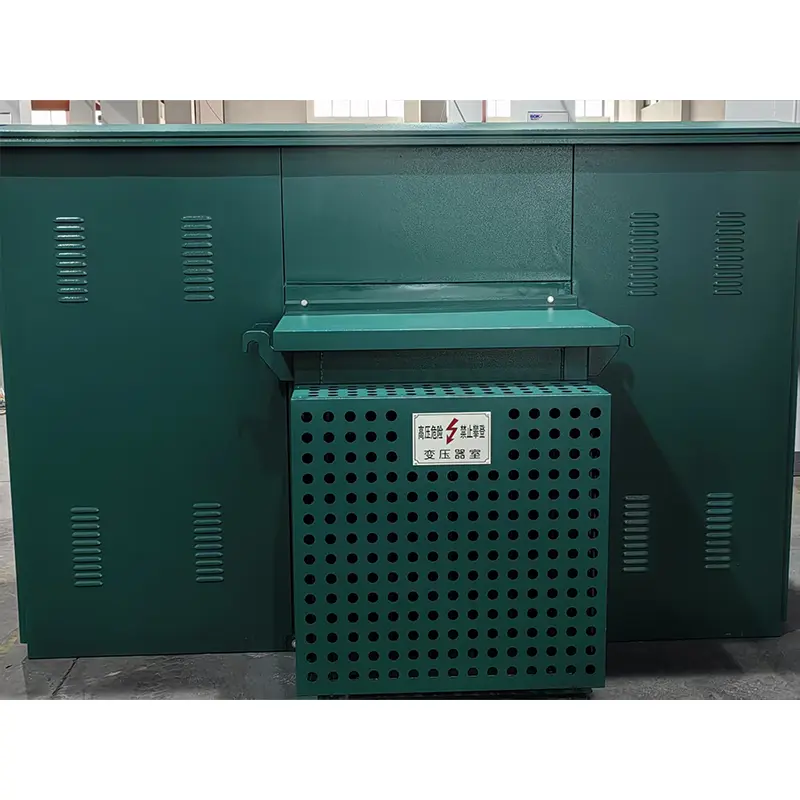

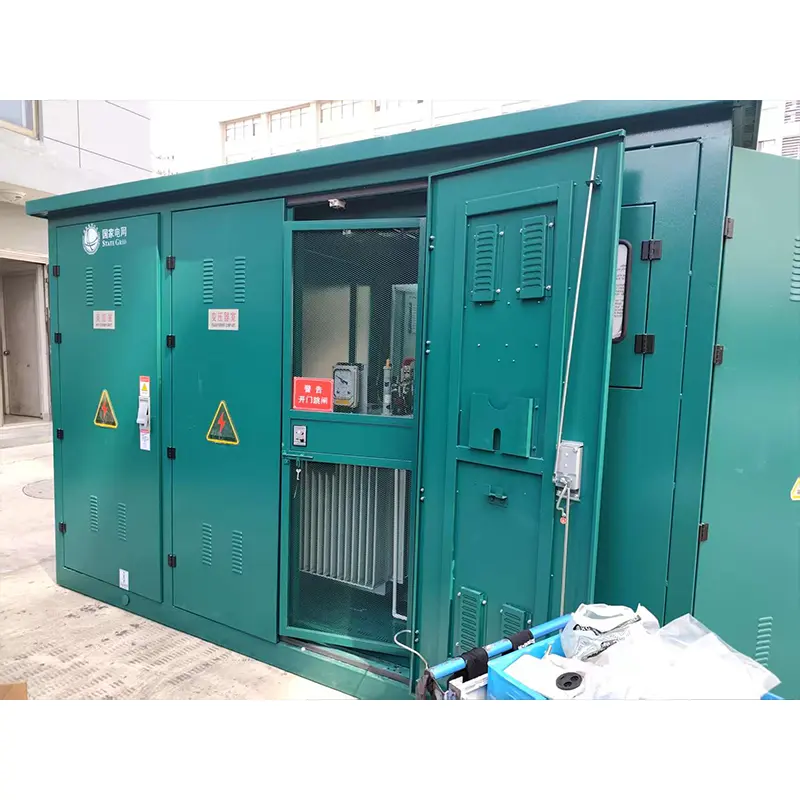

Американски тип затворен трансформатор

Американският тип трансформатор, който се произвежда от KEXR, доставчик на мощност и разпределително оборудване в Китай, е често срещана подстанция, която се използва главно в система за разпределение 10KV и има характеристиките на компактната структура, удобната инсталация, високо ниво на защита и удобна поддръжка.
Модел: ZBW-12
Марка: Kexr

Изпратете запитване

Описание на продукта

● Ключови компоненти на американския тип, приложено описание на трансформатора

◆ Устройство за високо напрежение

Oil-immersed load switch: Three-station operation (closing-opening-grounding) Mechanical life is 2000 times.

Protective fuse: Optional Bay-O-Net (double sensitive fuse) or E-Rate type.

Защита на пълен обхват (претоварване+късо съединение)

◆ Трансформатор

Американският тип затворен трансформатор приема американски стандартен тип потапяне на масло (минерално масло или биомаслено масло по избор)

Връзка за намотка: △/y (по избор за 208y/120V или 480y/277V)

Ограничение на повишаване на температурата: ≤ 65K (при 55 ℃ Температура на околната среда)

◆ Ниско напрежение

Конфигурирайте основния прекъсвач (според NEMA AB1)

Стандартна верига на клона:

225a Главен превключвател

8-12 Пътят 20-100A Разклонена верига

● Американски тип затворен трансформатор, използващ условия

◆ Атмосферна температура: Атмосферната температура на американския тип затворен трансформатор трябва да бъде -30 ~ 40 ℃

◆ Надморска височина: Приложеният от ZBW-12 американски тип трансформатор трябва да бъде инсталиран по-малко от 4000m

◆ Скорост на вятъра: еквивалентна на 34м/сек (не повече от 700PA)

◆ Влажност: Средната дневна относителна влажност не е повече от 95%; Месечната стойност на относителната влажност не е повече от 95%

◆ Шоково -устойчиво: Хоризонталното ускорение е не повече от 0,4м/S², а вертикалното ускорение е не повече от 0,15 м/С²

◆ Наклон на инсталацията на американския тип затворен трансформатор: не повече от 3

◆ ИНСТАЛАЦИОННА СРЕДА: Околен въздух очевидно не се замърсява от корозивни и горими газове и няма насилствени вибрации на мястото на инсталацията

◆ Когато поръчвате този продукт извън горните условия, можете да преговаряте с нашата компания.

● Таблица на техническите параметри на американския тип затворен трансформатор

Сериен номер	Артикул	Единица	Технически параметри
1	Номинално напрежение	kv	10/0,4
2	Максимално работно напрежение	kv	12
3	Номинална честота	Hz	50
4	Номинална способност	kva	150-1600
5	1мин честота на мощността издържа на напрежение	kv	35
6	Светкавично импулсно напрежение	kv	75
7	Метод на охлаждане		Онан
8	Разрушаване на тока на резервния предпазител с високо напрежение	the	50
9	Разрушаване на тока на приставката	the	2.5
10	Температура на околната среда	℃	-35 ~ 40
11	Допустима повишаване на температурата на намотката	℃	65
12	Регулиране на напрежението без натоварване		± 5% или ± 2*2,5%
13	Ниво на шума	db	50
14	IP степен		IP43

● Очертаване на измерението на американския тип затворен трансформатор

ZBW-12 Американски тип затворени стандартни размери на трансформатора
Капацитет (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650

Горещи маркери: Американски тип затворен трансформатор
