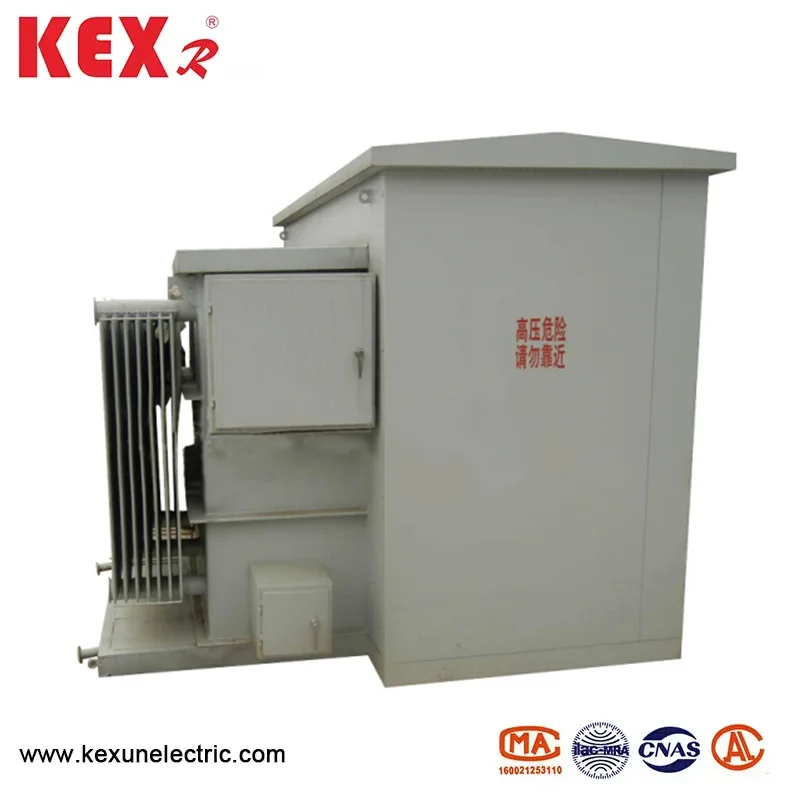

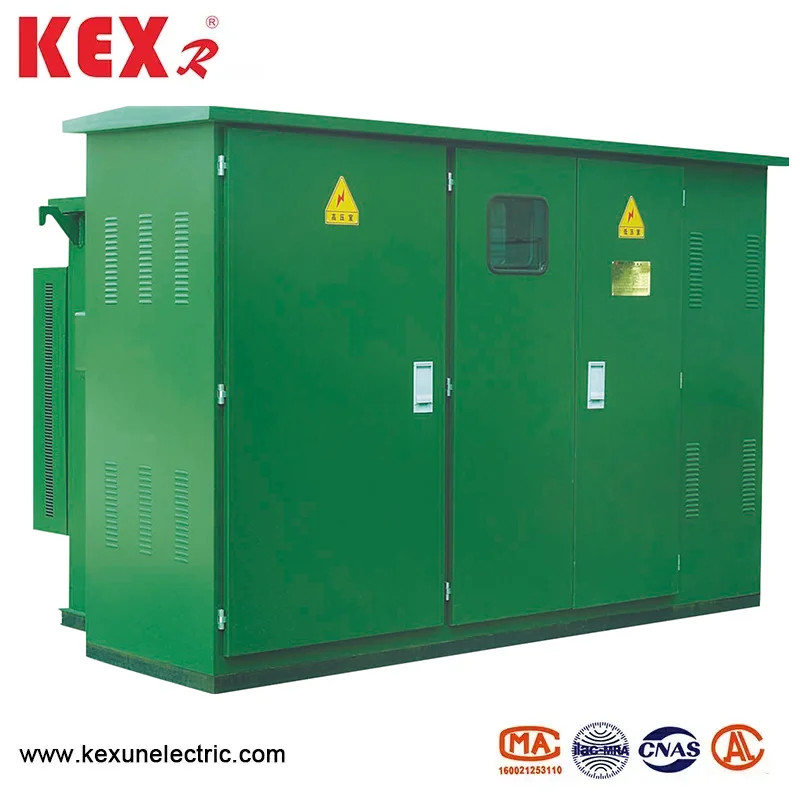

Американски трансформатор, монтиран на PAD

Американският тип PAD-монтиран трансформатор, произведен от China Manufacture Kexun, е интегриран и модулен малък разпределителен трансформатор, който има характеристиките на компактната структура, удобната инсталация и добрата защита и се използва широко в градските разпределителни мрежи, жилищните квартали, търговските райони и промишлената консумация на енергия.
Модел: ZBW-12
Марка: Kexr

Изпратете запитване

Описание на продукта

Американският трансформатор, монтиран на Typepad, има следните основни характеристики.

◆ Компактен дизайн

Малък размер, по -малко подово пространство, подходящо за места с ограничено пространство.

Приема се американска трансформаторна структура от кутии, която обикновено е инсталирана на бетонна подложка.

◆ Предварително сглобена структура

Попълнете интеграцията на високо и ниско напрежение превключватели, трансформатори и устройства за защита, преди да оставите фабриката, за да намалите натоварването на инсталацията на място.

Приемете напълно запечатана структура, устойчив на влага, устойчив на прах и устойчив на корозия.

◆ Безопасен и надежден

Приемете пълния дизайн на изолацията, за да намалите риска от токов удар.

Той има функциите на претоварване, защита от късо съединение и температура и работи стабилно.

◆ Лесна поддръжка

Американската кабелна глава (кабелна глава на лакътя) е приета, което е удобно за бърза инсталация и подмяна. Дизайнът на вратата за достъп е разумен и удобен за работа и поддръжка.

◆ Силна адаптивност

American Type Pad-монтиран трансформатор е подходящ за външна среда, нивото на защита обикновено достига до IP67.

Персонализираният дизайн може да отговаря на различни нива на напрежение (като 10kV/0,4kV) и изисквания за капацитет (като 50kva ~ 1600kva). ◆

● Общи сценарии за приложение на американски тип PAD-монтиран трансформатор

„Мрежа за разпространение на границите: Тя е подходяща за трансформация на разпределение на мощността на улиците и общностите и намалява заетата зона.

✅ РЕЗИЛЕНЦИОННА ПЛАНЕ: Тих дизайн, подходящ за захранване в жилищни райони.

✅Comercial Center: Красив и компактен, без да се отразява на външния вид на града.

✅ Индустриален парк: Адаптиран към суровата среда с висока надеждност.

✅Пермираща консумация на енергия: като строителни обекти, изложби и др., Което е удобно за бързо внедряване.

● Технически параметри на трансформатора, използвани от американски тип PAD-монтиран трансформатор

Сериен номер	Артикул	Единица	Технически параметри
1	Номинално напрежение	kv	10/0,4
2	Максимално работно напрежение	kv	12
3	Номинална честота	Hz	50
4	Номинална способност	kva	150-1600
5	1мин честота на мощността издържа на напрежение	kv	35
6	Светкавично импулсно напрежение	kv	75
7	Метод на охлаждане		Онан
8	Разрушаване на тока на резервния предпазител с високо напрежение	the	50
9	Разрушаване на тока на приставката	the	2.5
10	Температура на околната среда	℃	-35 ~ 40
11	Допустима повишаване на температурата на намотката	℃	65
12	Регулиране на напрежението без натоварване		± 5% или ± 2*2,5%
13	Ниво на шума	db	50
14	IP степен		IP43

◆ Сравнение на загубата на различни видове трансформатори

Капацитет (KVA)	Напрежение9 (kV)		Свързваща група	Ток без натоварване%			Без загуба на натоварване %			Импедансно напрежение%	Загуба на натоварване (W)
Капацитет (KVA)	HV	LV	Свързваща група	S9	S10	S1	S9	S10	S1	Импедансно напрежение%	Загуба на натоварване (W)
160	10 ± 5 OR2*± 2,5	0.4	Dyn11 Yyn0	1.4	1.4	0.2	400	320	255	4.0	2200
200				1.3	1.3	0.2	480	380	305		2600
250				1.2	1.2	0.2	560	450	360		3050
315				1.1	1.1	0.2	670	530	425		3650
400				1.0	1.0	0.15	800	650	505		4300
500				1.0	1.0	0.15	960	750	605		5100
630				0.9	0.9	0.15	1200	910	755		6200
800				0.8	0.8	0.15	1400	1080	980	4.5	7500
1000				0.7	0.7	—	1700	1260	—		10300
1250				0.6	0.6	—	1950	—	—		12000

◆ Таблица на техническите параметри на приемането на превключвателя за натоварване

Артикул	Име	Единица	315a	630a
Номинално напрежение		Kv	12	12
Максимален ток		A	315	630
Номинална честота		Hz	50	50
Оценен ток за затваряне на късо съединение		The	31.5	50
Оценен краткосрочен издържащ ток		The	12.5	50
Оценено краткосрочно издържане на времето		S	2	2
Механичен живот		Време	2000	2000
Тест на мълния импулс	Фаза до земята	Kv	75	75
Тест на мълния импулс	Изолация счупване		85	85
1 минути работна честота издържа на напрежение	Фаза до земята		42	42
1 минути работна честота издържа на напрежение	Изолация счупване		48	48
Оценен връх издържа на ток		The	31.5	50

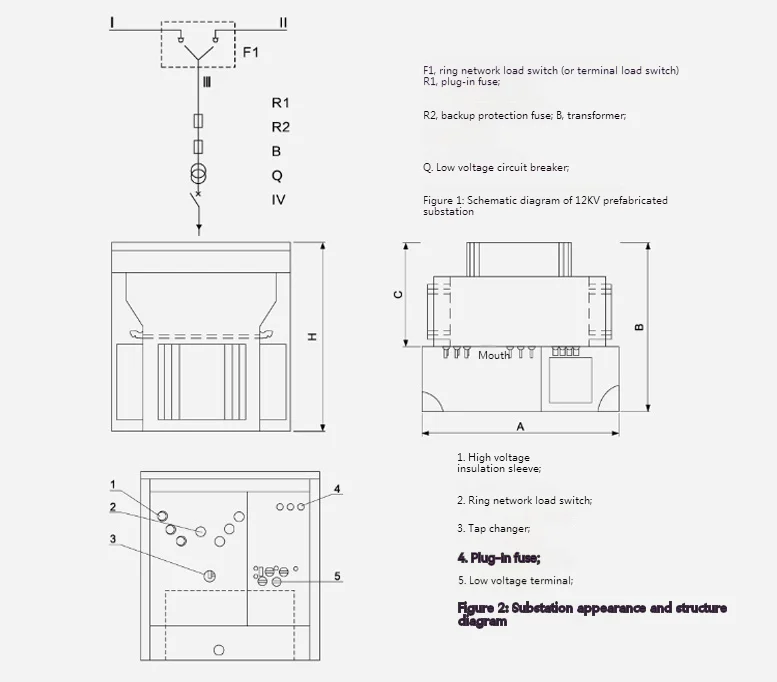

◆ Размери на американския тип PAD-монтиран трансформатор

American Type Pad Mounted Transformer

ZBW-12 Предварително инсталирани стандартни размери на американската кутия подстанция
Капацитет (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
