Американска подстанция с трифазна подстанция тип тип

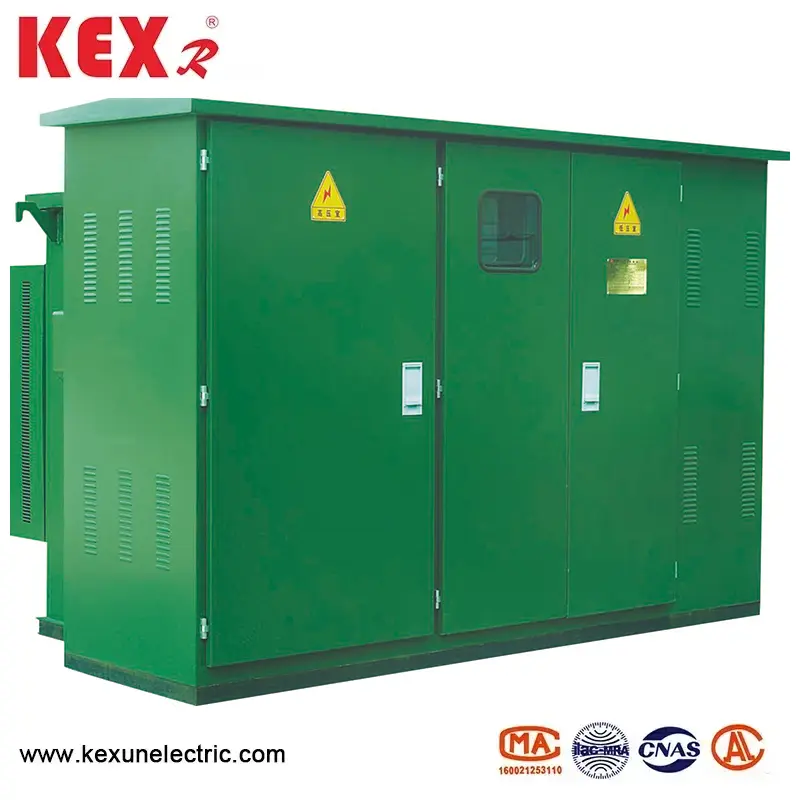

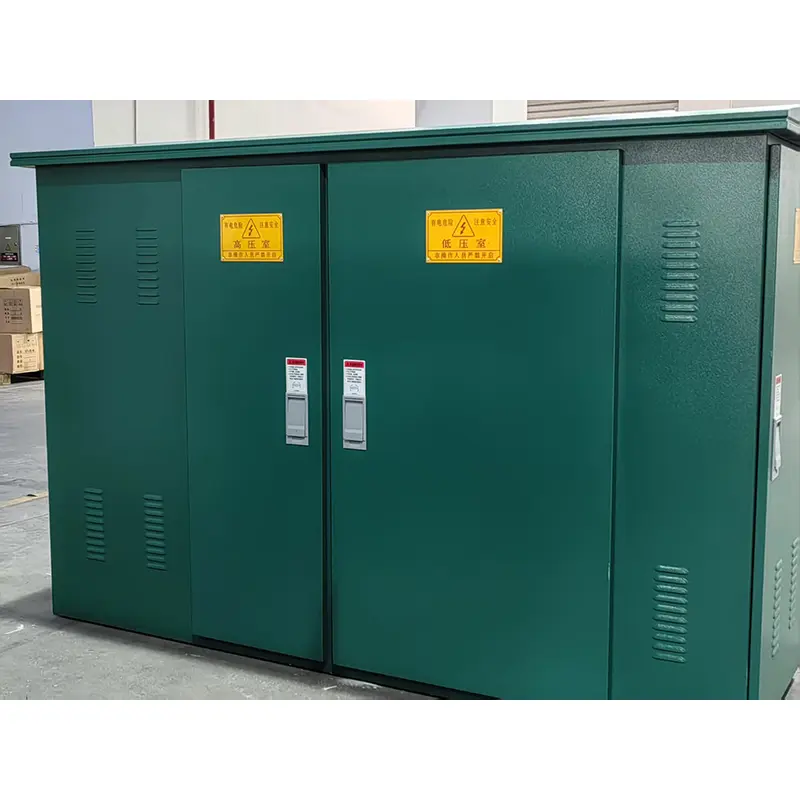

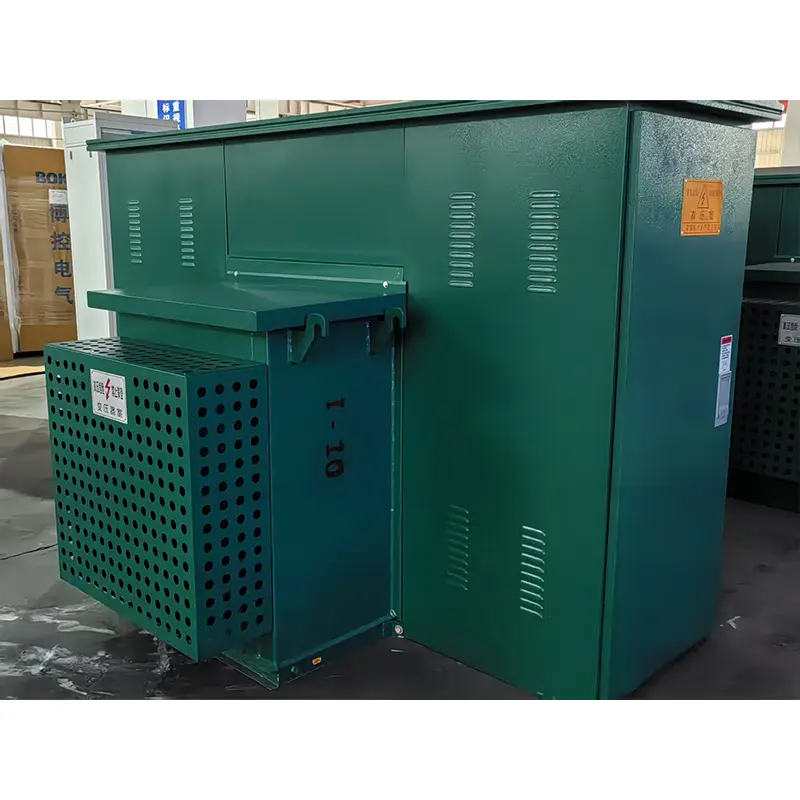

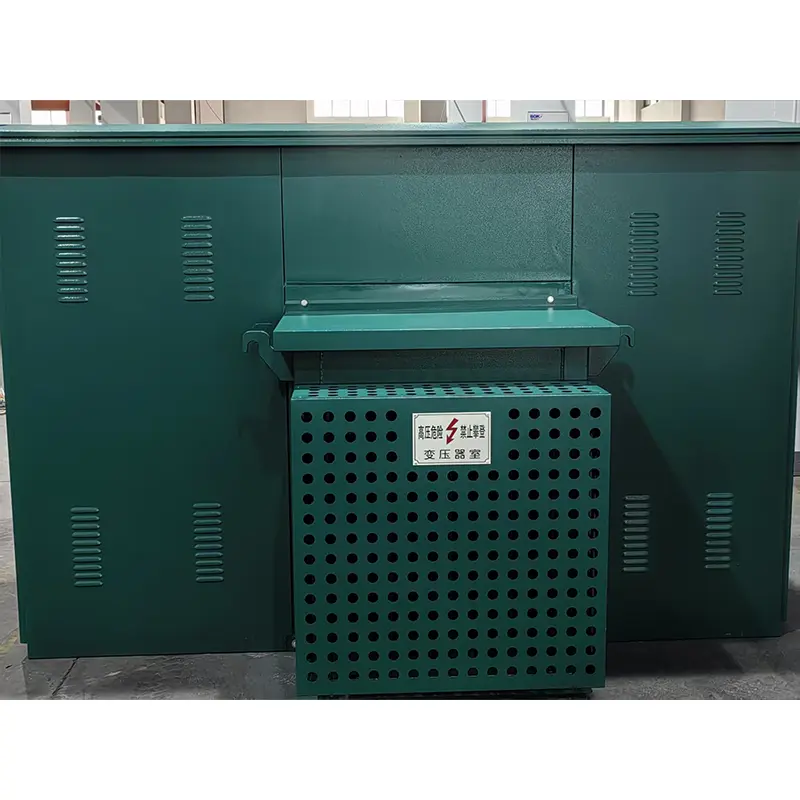

ZBW-12 Тип Американски трифазен подстанция, монтирана на PAD, произведена от производителя на Китай KEXR, е подстанция с проста структура, малко подово пространство и силна изолация, която е подходяща за номинална напрежение от 10kV.
Модел: ZBW-12
Марка: Kexr

Изпратете запитване

Описание на продукта

● Американски трифазен подстанция, монтирана на PAD, използвайки условия

◆ Атмосферна температура: Температурата на околната среда около американския тип трифазна подстанция, монтирана на подстанция, трябва да бъде -30 ~ 40 ℃.

◆ Надморюта: Американски трифазен подстанция, монтирана на PAD, трябва да бъде инсталирана под 4000 м;

◆ Скорост на вятъра: еквивалентна на 34 м/сек (не повече от 700PA);

◆ Влажност: Средната дневна относителна влажност не е повече от 95%; Месечната стойност на относителната влажност не е повече от 95%;

◆ Шоково -устойчиво: Хоризонталното ускорение не е повече от 0,4 м/S²

, а вертикалното ускорение е не повече от 0,15m/s²

◆ Наклон на инсталационното място: наклонът на инсталацията на американски подстанция, монтирана на трифазен тип PAD, не е повече от 3

◆ ИНСТАЛАЦИОННА СРЕДА: Околен въздух очевидно не се замърсява от корозивни и горими газове и няма насилствени вибрации на мястото на инсталацията

◆ Когато поръчвате този продукт отвъд горните условия, можете да преговаряте с KEXR

● Технически параметри на ZBW-12 Тип Американски тип трифазен подстанция, монтирана на PAD

Сериен номер	Артикул	Единица	Технически параметри
1	Номинално напрежение	kv	10/0,4
2	Максимално работно напрежение	kv	12
3	Номинална честота	Hz	50
4	Номинална способност	kva	150-1600
5	1мин честота на мощността издържа на напрежение	kv	35
6	Светкавично импулсно напрежение	kv	75
7	Метод на охлаждане		Онан
8	Разрушаване на тока на резервния предпазител с високо напрежение	the	50
9	Разрушаване на тока на приставката	the	2.5
10	Температура на околната среда	℃	-35 ~ 40
11	Допустима повишаване на температурата на намотката	℃	65
12	Регулиране на напрежението без натоварване		± 5% или ± 2*2,5%
13	Ниво на шума	db	50
14	IP степен		IP43

Трансформаторът

Предварително инсталирана подстанция American Box Type приемат новите трифазни трансформатори на маслото S9 и S11 Series имат предимствата на ниската загуба без натоварване, ниската температура, ниският шум и ниската височина. Загубата без натоварване и загубата на натоварване на трансформатора са по-ниски от тези на оригиналния S9 трансформатор, достигайки вътрешното напреднало ниво в момента. Трансформаторът е от напълно запечатана структура, която ефективно изолира замърсяването на въздуха и разграждането на изолацията, причинено от влагата. Въздушна възглавница от 40-90 мм се оставя в горната част на масления резервоар, който може да играе ролята на разсейване на топлина и охлаждане заедно с гофрирането на черупката на масления резервоар и може ефективно да намали вътрешното налягане.

Размери и тегло

Капацитет	A	B	C	H	Тегло （kg）
315kva	2560	1600	600	1000	3050
400kVA	2560	1600	600	1000	3270
500kVA	2560	1600	600	1000	3400
630kva	2560	1600	600	1000	3900
800kVA	2760	1600	800	1000	4200
1000kva	2760	1950	800	1000	4800
1250KVA	2910	1950	800	1000	5400

● Очертание на измерението на ZBW-12 Тип Американски тип трифазен подстанция, монтирана на PAD

ZBW-12 Американски трифазни подстанции, монтирани на подстанция, стандартни размери
Капацитет (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
