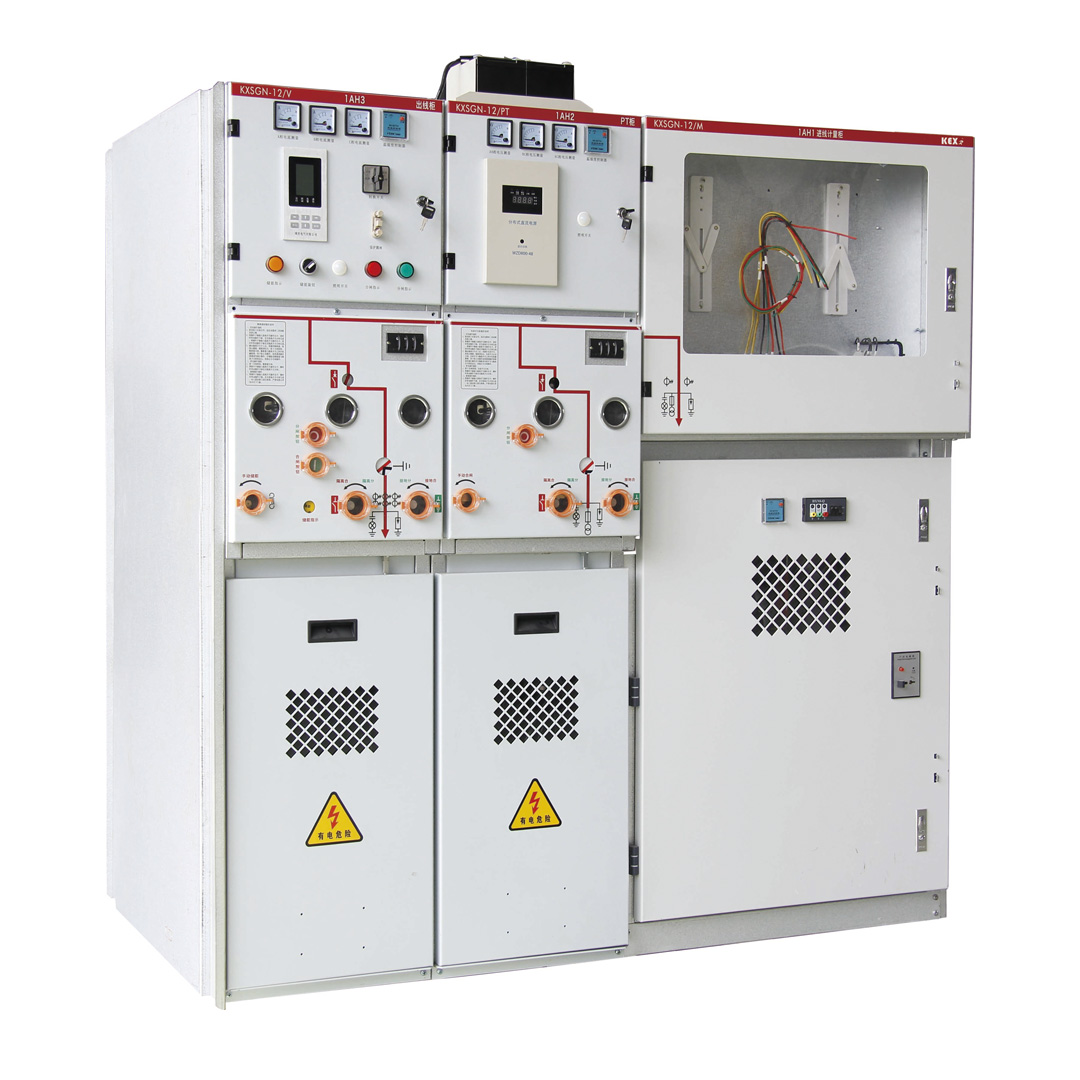

Видове пръстеновидни мрежови шкафове

Общите пръстеновидни мрежови шкафове могат да бъдат разделени на четири категории според класификацията на изолационните среди.

1. Тип с въздушна изолация: Този вид пръстеновиден мрежов шкаф използва въздух като основна изолационна среда, а превключвателите за натоварване, инсталирани вътре, включват главно тип генериране на газ, тип сгъстен въздух и тип вакуум. Сред тях производството на газ и типът сгъстен въздух са основно елиминирани поради тяхната ниска надеждност. Понастоящем повечето разпространени шкафове с въздушна изолация използват вакуумни превключватели за натоварване, но поради ограничените характеристики на изолация на въздух корпусът на шкафа обикновено е голям.

2.Тип с газова изолация SF6: Това е най-широко използваният тип в момента. Той използва газ SF6 с отлична производителност като изолация и среда за гасене на дъгата и има предимствата на малък обем, компактна структура, висока надеждност и малка поддръжка. Превключвателят за натоварване SF6 може лесно да реализира "три позиции" (включено, изключено и заземяване).

3. Тип твърда изолация: Това е сравнително нова технология. Вакуумният прекъсвач и проводимите съединители са капсуловани с твърди материали като епоксидна смола, което значително скъсява изолационното разстояние между фазите и земята. Неговият обем може дори да бъде по-малък от шкафа с SF6 и избягва използването на парников газ SF6, който има очевидни предимства за опазване на околната среда и широки перспективи за развитие.

3. Тип изолация на газ за защита на околната среда: За да се справи с парниковия ефект на SF6, през последните години индустрията започна да използва газове за защита на околната среда като азот и сух въздух като изолационна среда. Това е една от бъдещите тенденции за развитие.
