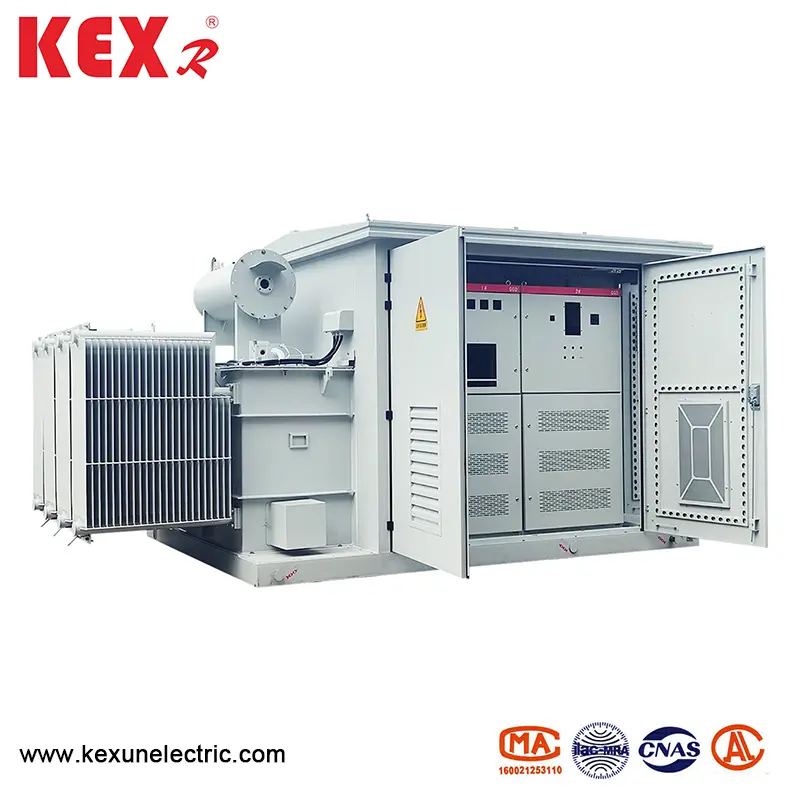

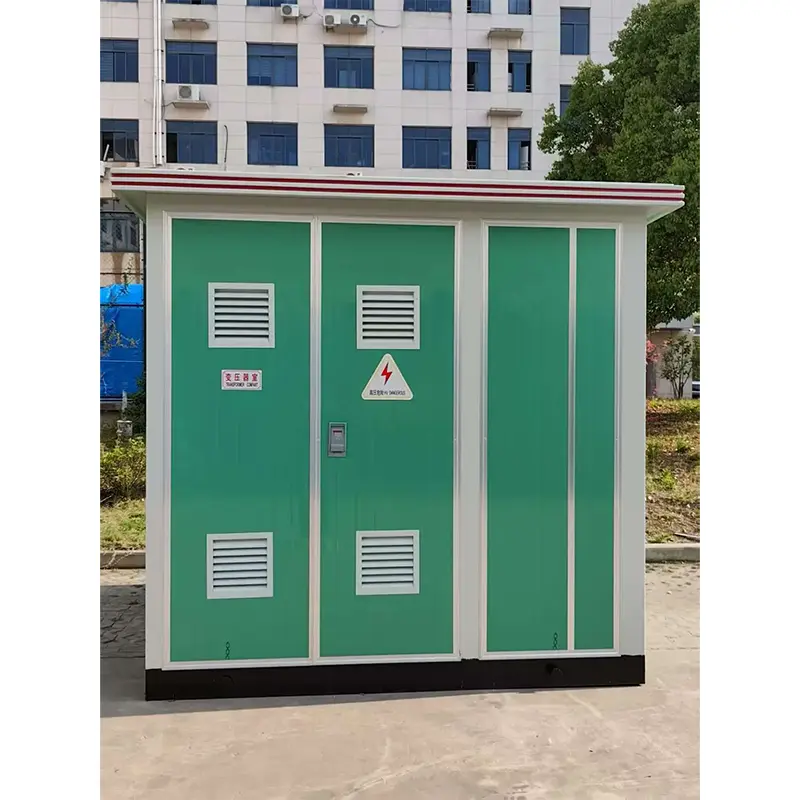

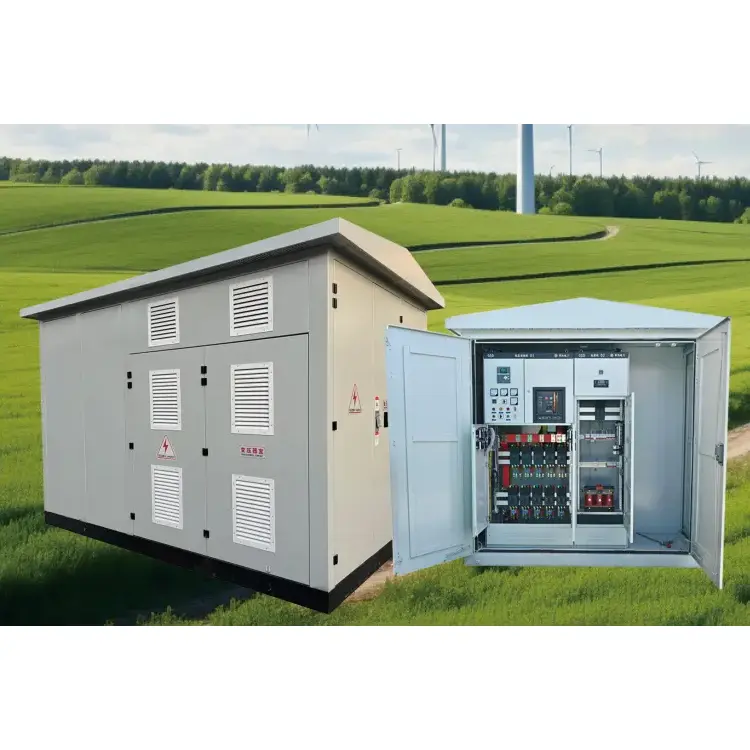

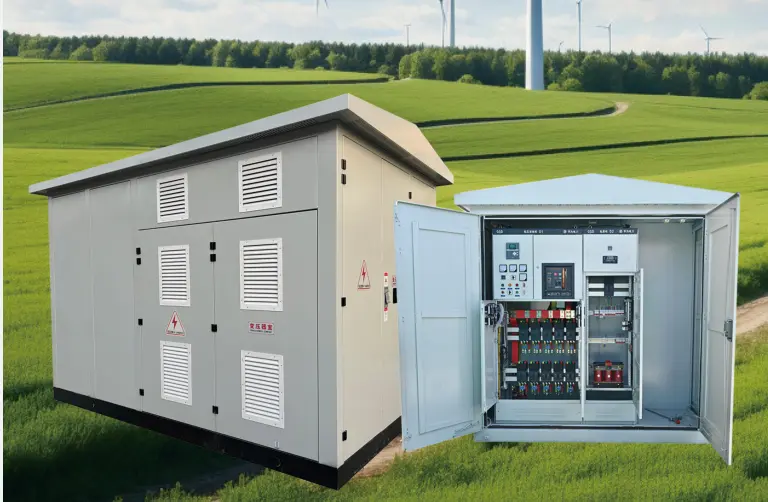

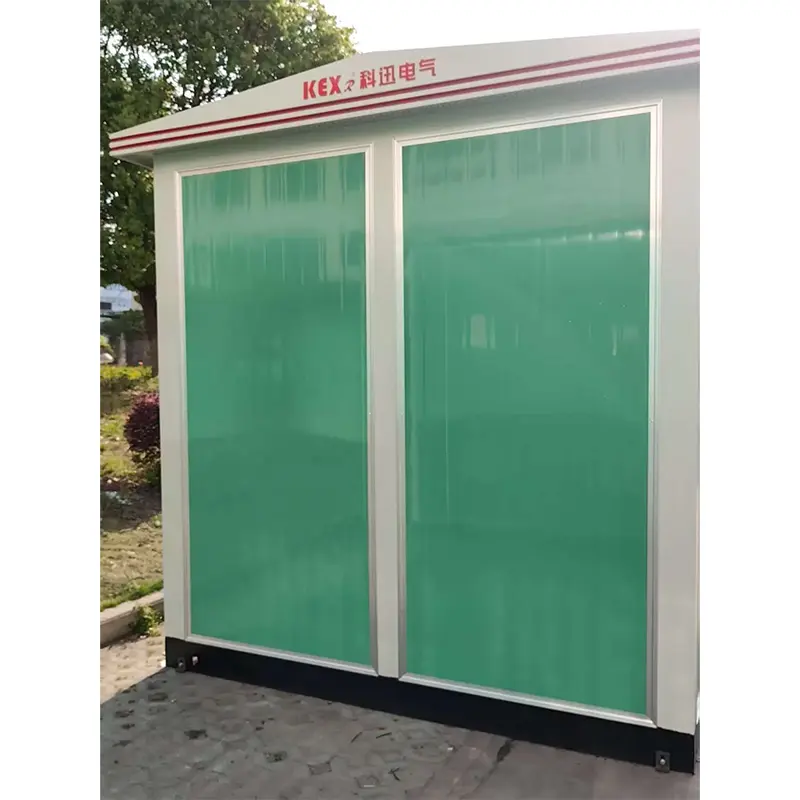

Фотоволтаичен трансформатор за стъпало

● Основен състав на фотоволтаичния трансформатор на Photovoltaic Type YB-12

Фотоволтаичният трансформатор за стъпало на кутия обикновено се интегрира в поле от следните три части: ◆ Фотоволтаичен инвертор (незадължителна част): Преобразуване на изхода на директния ток (DC) чрез Photovoltaic модули в редуващи се ток (AC), а общите изходни напрежения са 270V, 315V, 400V и др. от захранващата мрежа (като 10kV и 35kV).

◆ Превключване на високо напрежение: Включително прекъсвачи, изключващи връзки, защитни устройства и др., Използвани за свързано с мрежата управление и защита на системата. ЗАБЕЛЕЖКА: Някои трансформатори на кутии може да не включват инвертори, а само усилват трансформатори и превключватели с високо напрежение (наречени „Pure Boost Box Transformers“).

● Основни функции на фотоволтаичния трансформатор

◆ Увеличаване на напрежението: отговарят на изискванията на електрическата мрежа за свързано с мрежата напрежение.

◆ Изолация на електрическа енергия: Фотоволтаичната система е електрически изолирана от електрическата мрежа през трансформатора.

Function Function: Прекомерно, свръх напрежение, късо съединение, защита на острова и т.н.

◆ Мониторинг и контрол: Поддържайте отдалечен мониторинг и събиране на данни като напрежение, ток и мощност в реално време.

● Технически характеристики на Photovoltaic Step-Up Box Transformer

◆ Ефективно разсейване на топлината: Вентилацията или принудителното разсейване на топлина (като вентилатори и климатици) трябва да се вземат предвид в дизайна на кутията, за да се избегне висока температура, влияеща върху експлоатационния живот на оборудването.

◆ Степен на защита: Обикновено IP54 или по-висока, прахоустойчива, устойчива на влага и солена мъгла (подходяща за крайбрежни или високи зони).

◆ Трансформатор с ниска загуба: Аморфна сплав или енергийно спестяващ силиконов стоманен лист се използва за намаляване на загубата без натоварване.

◆ Интелигентна връзка на мрежата: Функции за поддръжка като реактивна компенсация на мощността (SVG) и хармонично потискане и съответстват на спецификациите на електрическата мрежа.

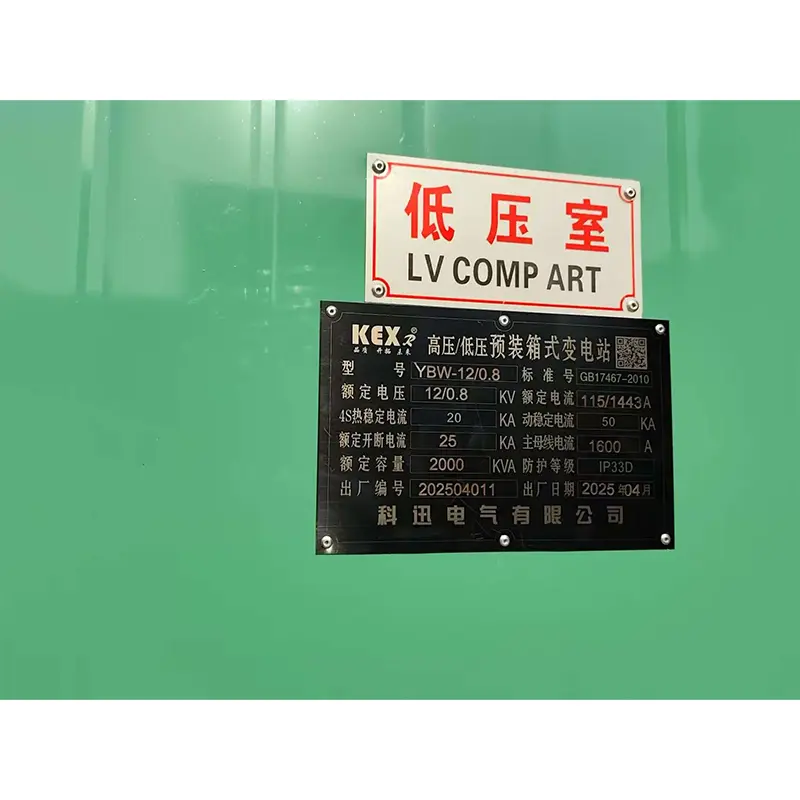

● Технически параметри

Номинални нива на напрежение: 35kV и 10kV и по -долу;  Честота: 50;  Ниво на изолация (вижте таблицата по -долу).
