CT -метър за напълнен газ
LMZK-10 тип газов шкаф CT метър е токов трансформатор, специално използван в надуваеми шкафове, който се произвежда и разработва от доставчика на China Kexun. Тя трябва да се поддържа със специално надуваемо оборудване и налягането на въздушната камера трябва да бъде потвърдено като нормално (≥0,4MPa) преди работа.
Модел: LMZK-10
Марка: Kexr
Модел: LMZK-10
Марка: Kexr
● Значение на модела на запълнения с газ CT метър
L － току -що трансформатор
M － then the the heart
Z －pouring тип
K －Open Close Type
10 － Волтаж Клас （kV）
● Основни функции на газовия метър за пълни с газ LMZK-10
▶ Измерване
▶ Откриване на неизправности
▶ Защита на релето
● Таблица с технически параметри на кабинета, пълна с газ
Съотношението на номиналния ток, нивото на точност и номиналното натоварване на CT -метър за напълнен газ са показани в следната таблица. Номиналният вторичен ток е 5a или 1a.
|
Цел |
Измерване на CT |
Защита Ct |
Двойна намотка CT |
|||||||
|
Оценен първичен ток |
Натоварване с точност на точност (VA) |
Натоварване с точност на точност (VA) |
Композитна точност на рейтинг натоварване (VA) |
|||||||
|
0.2 |
0.5 |
1 |
10p15 |
10p10 |
10p5 |
0.5 |
1 |
10p10 |
10p5 |
|
|
50 |
|
2.5 |
1 |
|
1 |
1 |
1 |
1 |
1 |
1 |
|
75 |
2.5 |
2.5 |
3.75 |
|
1 |
2.5 |
1 |
1 |
1 |
1 |
|
100 |
2.5 |
2.5 |
3.75 |
|
1 |
3.75 |
1 |
2.5 |
1 |
2.5 |
|
150 |
3.75 |
3.75 |
5 |
|
1 |
3.75 |
1 |
2.5 |
1 |
2.5 |
|
200 |
3.75 |
3.75 |
5 |
|
1 |
3.75 |
3.75 |
5 |
1 |
2.5 |
|
300 |
5 |
5 |
7.5 |
|
2.5 |
5 |
5 |
7.5 |
2.5 |
3.75 |
|
400 |
7.5 |
7.5 |
10 |
1 |
5 |
7.5 |
5 |
7.5 |
3.75 |
5 |
|
500 |
10 |
10 |
10 |
1.5 |
5 |
7.5 |
5 |
10 |
3.75 |
5 |
|
600 |
10 |
10 |
10 |
2.5 |
5 |
10 |
7.5 |
10 |
5 |
7.5 |
|
800 |
15 |
15 |
20 |
3.75 |
10 |
15 |
7.5 |
15 |
7.5 |
10 |
|
1000 |
15 |
15 |
20 |
5 |
10 |
15 |
7.5 |
15 |
7.5 |
10 |
|
1200 |
15 |
15 |
20 |
7.5 |
10 |
15 |
7.5 |
15 |
7.5 |
10 |

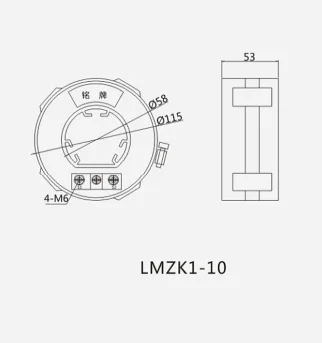

● Размери на измервателния метър за кабинет на газ
