Защо все повече клиенти избират C-GIS?

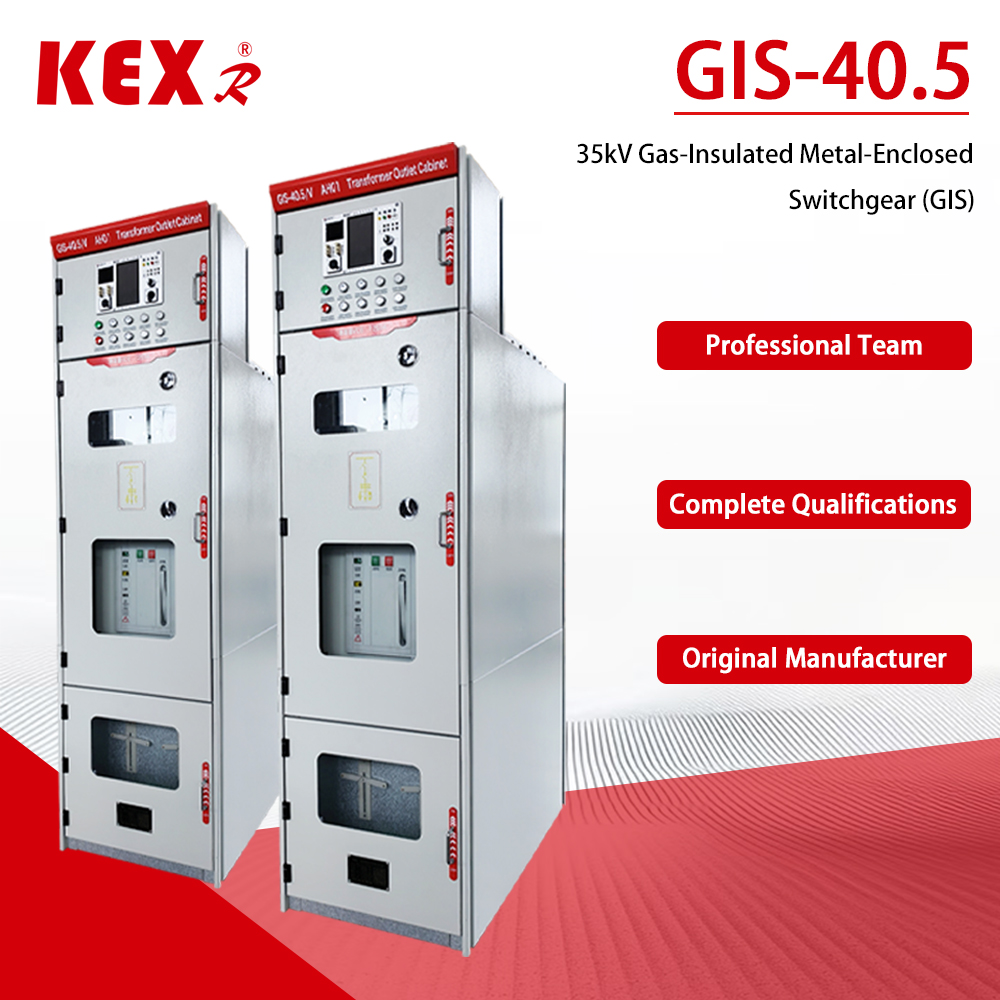

Какво е C-GIS?

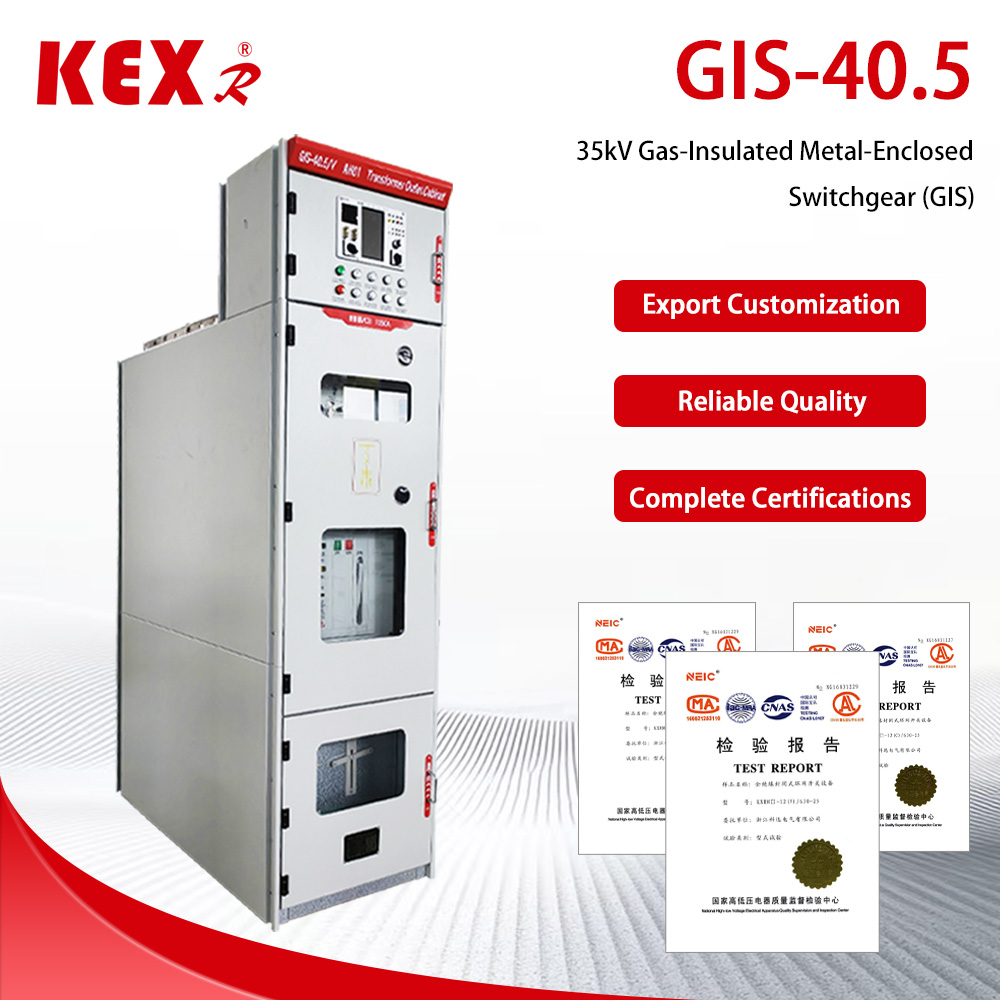

The40.5kV C-GIS шкаф(често срещан в 35kV системи) е успешно разширение на GIS технологията към областта на средно напрежение. Неговата основна концепция за дизайн е следната:

1. Напълно запечатана структура: всички части под напрежение с високо напрежение са запечатани в запечатана газова кутия, заварена от плочи от неръждаема стомана, която е напълно изолирана от външната среда.

2.Газова изолация: газовата кутия е пълна с изолационен газ, за ​​да замени въздуха като изолираща среда. Общите изолационни газове включват:

3.SF (серен хексафлуорид): традиционната основна среда има отлични изолационни характеристики, но е изправена пред натиск от околната среда поради силния си парников ефект.

4. Газ за защита на околната среда: За да постигне целта за "двоен въглерод", пазарът започна да приема сух въздух, азот (N) или нов газ за защита на околната среда като алтернативи за насърчаване на зеленото развитие.

5.Вакуумен прекъсвач: Основният прекъсвач на разпределителната уредба обикновено използва вакуумен прекъсвач, за да завърши свързването и изключването на веригата.

6.Модулен дизайн: продуктът се състои от няколко стандартни модула (като модул на прекъсвач и модул на шина), които могат да бъдат гъвкаво комбинирани на място и лесно да се разширяват.

Основни предимства и приложими сценарии

В сравнение с традиционния (панел с въздушна изолация), 40,5 kV C-GIS има следните изключителни предимства, но също така трябва да се обърне внимание на високата му първоначална цена:

1. Компактна структура, спестяваща място: тъй като характеристиките на газовата изолация са много по-добри от въздуха, размерът на шкафа е значително намален. В сравнение с AIS със същата спецификация, площта, заета от C-GIS, може да бъде намалена с повече от 50% или дори до 76%, което е особено подходящо за градски подстанции с ограничени земни ресурси.

2. Силна адаптивност към околната среда, безопасност и надеждност: напълно запечатаният дизайн му позволява да устои на сурови среди като голяма надморска височина, влажност, солена мъгла, замърсяване и кондензация. Частите под напрежение не са изложени и безопасността е висока. Дори при нулево манометрично налягане (изтичане на газ), все още може да се поддържа определено ниво на изолация.

3. По принцип не изисква поддръжка, намалявайки разходите за експлоатация и поддръжка: тъй като основните компоненти са изолирани от външната среда, те по принцип не се влияят от прах и влага, достигайки ниво на основна поддръжка.

4. По-висока първоначална инвестиция: Поради използването на по-сложни материали и процеси (като неръждаема стомана, роботизирано заваряване, откриване на течове с хелий и т.н.), първоначалните разходи за доставка на C-GIS обикновено са по-високи от AIS.

С тези предимства C-GIS се използва широко в нови нагнетателни станции за генериране на енергия (фотоволтаици, вятърна енергия), трансформация на градска разпределителна мрежа, железопътен транзит, високи сгради, промишлени и минни предприятия, центрове за данни и подстанции в тежки среди (като голяма надморска височина, крайбрежни райони и промишлени зони с високо замърсяване).

Конструктивни и дизайнерски характеристики

За да се гарантира безопасността и надеждността на оборудването през целия жизнен цикъл (до 30 години или дори повече),40.5kV C-GIS има следните характеристики в структурния дизайн и технологията на производство:

1. Защита на високо ниво: Нивото на защита на въздушната кутия обикновено достига IP67, което може да устои на влиянието на краткотрайно потапяне.

2. Процес на прецизно заваряване: газовата кутия обикновено е изработена от плоча от неръждаема стомана 304 с дебелина 3 мм, която автоматично се заварява с лазер от роботи, за да се гарантира здравината и плътността на заваръчния шев.

3. Строго откриване на течове: след производството високопрецизният детектор за течове на хелиев масспектрометър ще бъде използван за откриване, за да се гарантира, че годишният процент на изтичане на SF газ е ≤0,1%, а някои продукти от висок клас дори могат да достигнат ≤0,01%.

4.Интелигентна интеграция: Ново поколение интелигентен gis шкаф има вградени сензори като температура, частично разреждане, механични характеристики и т.н., което поддържа мониторинг на състоянието в реално време, дистанционно управление и ранно предупреждение за неизправности и е важна част от реализирането на интелигентна мрежа.
