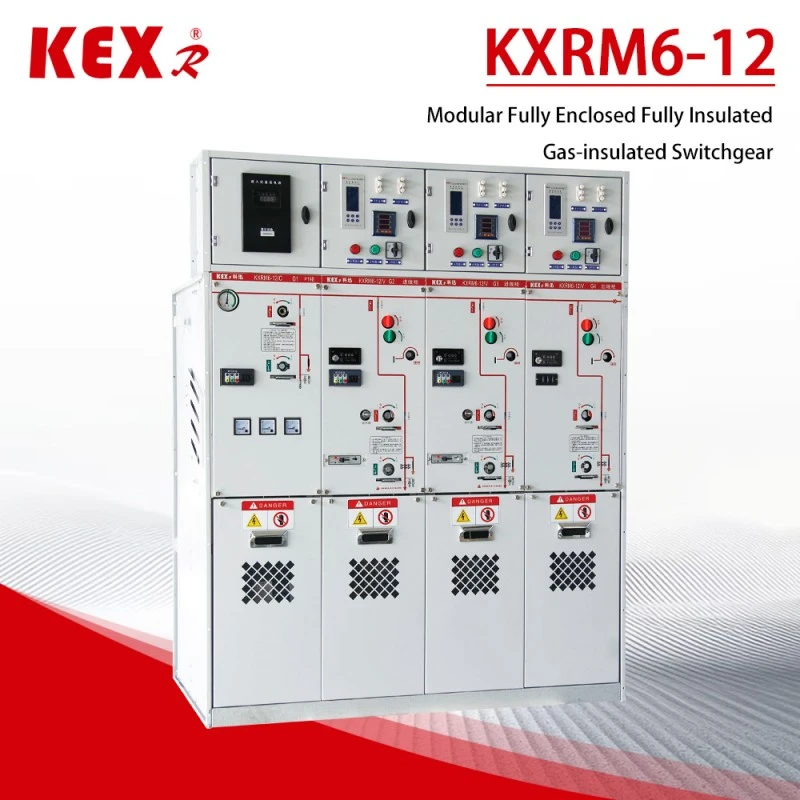

Как работи шкафът на пръстеновидната мрежа?

Стандартната оперативна процедура обикновено включва:

Нормална работа: всички превключватели на товара са в затворено състояние и мощността протича гладко през пръстеновидната мрежа.

Изолиране на повреда: Когато определена изходяща линия (като линия, свързана към трансформатор) има постоянна повреда, предпазителят за високо напрежение ще изгори бързо, задействайки превключвателя на товара, свързан с него, за автоматично отваряне, изолирайки точно линията на повреда, докато други части на пръстеновидната мрежа продължават да работят.

Превключване на схемата: Когато е необходима поддръжка или основното захранване е прекъснато, операторът може ръчно или дистанционно да управлява включването/изключването на съответните входящи, изходящи и контактни превключватели, за да реализира гъвкаво превключване на пътищата на захранване и да осигури различни прекъсвания на захранването.

Когато проектираме и избираме шкафа за пръстеновидна мрежа, ние обръщаме внимание основно на следните основни параметри, които обикновено са отбелязани на табелката с данни на оборудването:

Номинално напрежение: като 12 kV, което показва проектното ниво на напрежение на оборудването.

Номинален ток: като 630A, който определя максималния капацитет на ток при нормална работа.

Краткотраен издържан ток: например 20kA/3s представлява способността на оборудването да издържи на топлинния ефект на тока на късо съединение.

Степен на защита: като IP67, което показва херметичността на корпуса срещу прах и вода.

Тип задвижващ механизъм: пружинният задвижващ механизъм е най-често срещаният.

Мрежовият шкаф с работещ пръстен трябва да следва стриктни правила за безопасност:

Трябва да се управлява от професионалисти със сертификати за електротехник за високо напрежение.

По време на работа, блокировката "Пет превенции" (за предотвратяване на прекъсвача от отваряне и затваряне по погрешка, за предотвратяване на разединителя от отваряне и затваряне с товар и т.н.) трябва да се прилага стриктно, за да се гарантира безопасността на персонала и оборудването.

Редовна инспекционна обиколка през прозореца за наблюдение, за да се провери налягането на SF газа, дали има необичаен звук или треска в шкафа и дали светлинният индикатор е нормален.
