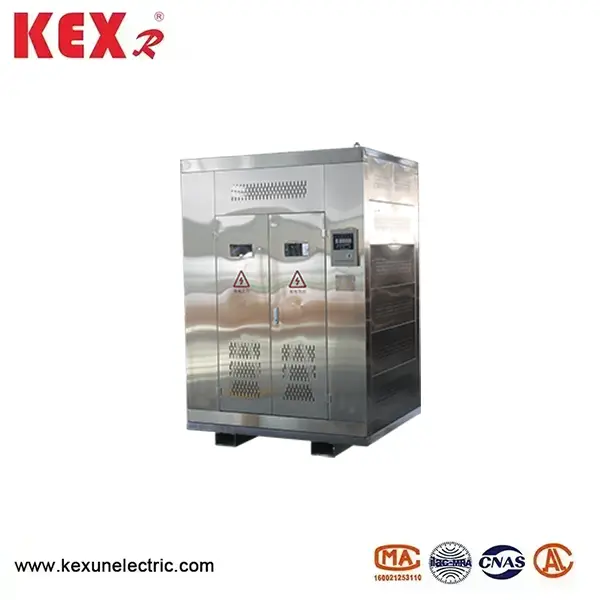

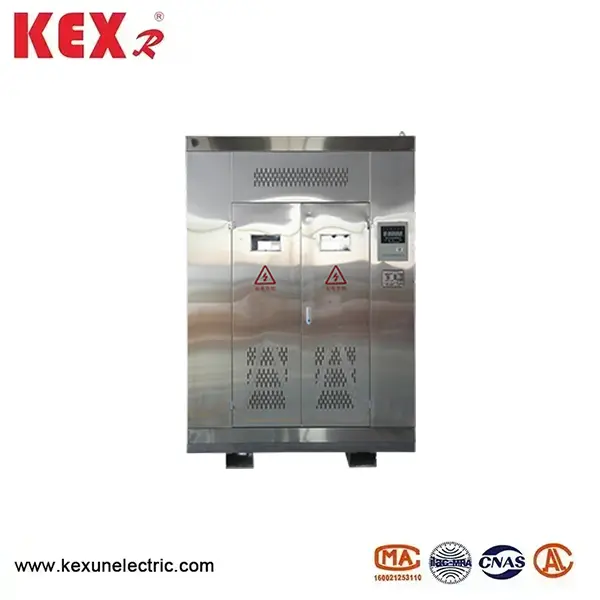

Сух добив трансформатор

● Използване на условия на KSG Dry-Type Transformer Transformer

▶ Надмора: Не надвишава 1500 м, специални обстоятелства ще бъдат обяснени отделно;

▶ Температура на околната среда: Максимална температура+40 "С, Максимална месечна средна температура+25 *С, Минимална температура -20 *C

▶ Относителната влажност на въздуха не надвишава 95% (при+25 ° C);

▶ В газова или пара среда, която не уврежда изолацията;

▶ Инсталиран в подземни мини, където има въглищен прах и газ, но няма опасност от експлозия;

▶ Формата на вълната на захранващото напрежение е приблизително синусоида;

● KSG Dry-Type Transformer отговаря на стандартите по-долу

GB/T12173-2008 Обща електрическа Quipment за минното дело

GB1094.11-2007 Сух тип трансформатори

GB/T10228-2015 Технически параметри и изисквания за сухи силови трансформатори

GB/T3955-2006 Минен обща мощност Трансформатори

GB4208-2008 Ниво на защита на черупките

GB/T17211-1998 Ръководство за натоварване за силови трансформатори на сух тип

GB3836.1-2010 Електрическо оборудване за експлозивни газови среди Част 1: Общи изисквания

GB3836.2-2010 Електрическо оборудване за експлозивна газова атмосфера Част 2: Доказателство за експлозия Тип "D Дизайн, производство и проверка на съответните стандарти като GB1094.1-2013 Power Transformers Част 1 Общи разпоредби.

● Характеристики на минния трансформатор на KSG сух тип

KSG Mining Общите трансформатори на сух тип имат силна способност за устойчивост на влага, добра производителност на пламъка и изолационни материали с автоматични гасинг характеристики, те не произвеждат вредни газове, когато се срещат с източник на пожар, не замърсяват околната среда и са лесни за поддържане.

Намотката с високо напрежение на минния сух тип трансформатор е изработена от висококачествена телена намотка, а намотката се отличава с висококачествена епоксидна смола под вакуум. Намотката с ниско напрежение е изработена от намотка на фолио и смола, прегнирана изолационна намотка на изолационния слой. Желязното ядро ​​приема висококачествена магнитна проводимост със студено валцувани зърнени, ориентирани към силиконови стоманени листове с малко разширяване на хистерезис от същата партида. Приемете епоксидно лепилно покритие, за да запечатате и предотвратявате корозия. Капацитет на претоварване на добив на сух тип трансформатор: При условия на естествено охлаждане (AN) капацитетът на претоварване се оставя да отговаря на изискванията в следната таблица (температура на околната среда от 20 ° C):

Системата за контрол на температурата за KSG Dry-Type Transformer Transformer се състои от контролер на температурата и елемент за измерване на температурата, инсталиран в горната част на намотката с ниско напрежение, която е най-горещата точка на продукта. 1T осъзнава контрола на температурата на трансформатора и показва температурата на горещото място на намотките A, B и C по време на работата на трансформатора. Ако температурата на намотката на трансформатора е твърде висока поради работа на претоварване или повреда, контролерът на температурата ще издаде аларма и пътуване, а системата за контрол на температурата ще има пасивни контакти за аларма и пътуване. Когато използва принудително охлаждане на въздуха, контролерът на температурата определя входа или превключването на вентилатора за сертифициране на системата за охлаждаща среда въз основа на температурата на намотката. Комуникационен интерфейс RS485 също може да бъде инсталиран по избор за отдалечено управление. Корпусът на продукта има ниво на защита от P21 или по -високо

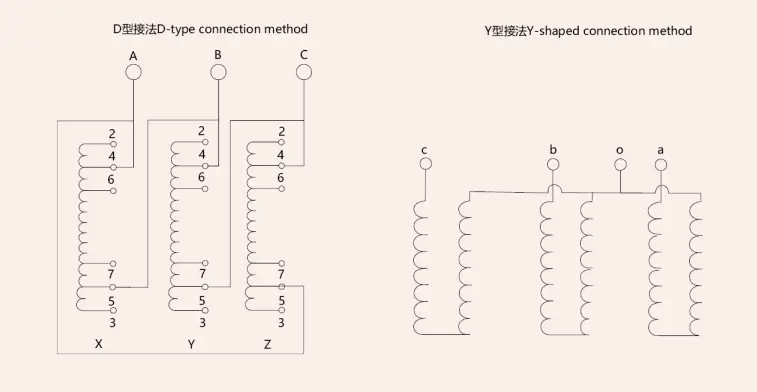

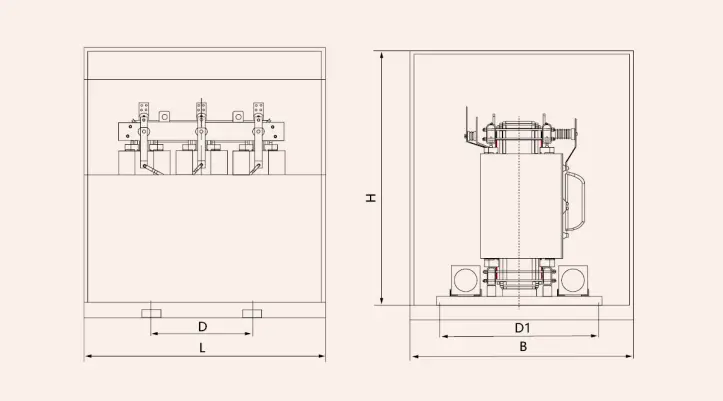

● Схематична диаграма и размери на инсталацията на KSG Dry-Type Transformer Transformer

◆ Технически параметри на KSG Dry-Type Mining Transformer
