Тип на кутията Фиксиран метален затворен превключвател

● Използване на условия

▶ Температурата на околната среда на XGN2-12 Тип Тип Фиксиран метален затворен разпределител трябва да бъде

-25 ~ 40 ℃ (на закрито)

▶ Надмора: под 1000м

▶ Средната дневна относителна влажност не е повече от 95%, а средномесечната относителна влажност не е повече от 90%

▶ Земетресението не надвишава магнитуд 8

▶ XGN2-12 Type Type Type Type Fixed Metal Затворен превключвател трябва да бъде инсталиран на място, без огън, експлозия, сериозно замърсяване, химическа корозия и насилствена вибрация.

● Технически параметър

◆ Устройство против грешки

Функцията на "пет превенции" е да се предотврати разделянето на веригата и затворен по погрешка; Предотвратяване на неправилно зареждане на натоварване и неправилно операция на изолиращ превключвател; Предотвратяване на заземяващия превключвател от затваряне, когато е зареден; Предотвратяване на превключвателя за заземяване да бъде включен, когато той е затворен; Предотвратяване на влизане в заредения интервал по погрешка.

This XGN2-12 type Box Type Fixed Metal Closed Switchgear adopts the compulsory mechanical locking mode, and the locking device is composed of main components such as support, disc, panel, locking plate, handle, connecting rod, etc., which has the characteristics of reliable performance, complete functions, simple structure and convenient operation, thus achieving the "five precautions" simply and effectively:

▶ Превключвателят за управление (KW превключвател) с червен и зелен флоп се използва в схемата на прекъсвача на веригата, за да се предотврати разделянето и затварянето на веригата

▶ Само след като прекъсвачът е наистина счупен, малката дръжка се извади от позицията „работеща“ и се обърна към позицията „счупване и заключване“; Отварящ и затварящ изолиращ превключвател; Предотвратяване на превключвателя за изключване на 7 натоварване от отваряне и затваряне. Обратността на заключването и анти-заключването има двойни функции за борба с промишлеността, тоест, когато малката дръжка е в положението „счупване на заключване“, само горните и долните прекъсвачи могат да бъдат включени и изключени, но прекъсвачът не може да бъде включен и изключен, като по този начин се избягва погрешното задействане на прекъсвача на веригата

▶ Когато прекъсвачът и горните и долните прекъсвачи са в затворено състояние, а малката дръжка е в положение „работещо“, предните и задните врати на шкафа не могат да бъдат отворени, така че да се предотврати навлизането на живия интервал по грешка

▶ Когато горните и долните прекъсвачи не се отворят, превключвателят на заземяването не може да бъде затворен и малката дръжка не може да бъде обърната от позицията „счупване и заключване“ в позиция „поддръжка“, което може да предотврати окачването на заземяващия проводник с електричество

▶ Ако превключвателят за заземяване не е отворен, горните и долните изключващи връзки не могат да бъдат затворени, което може да попречи на заземяващия проводник да затвори горната и долната изключване.

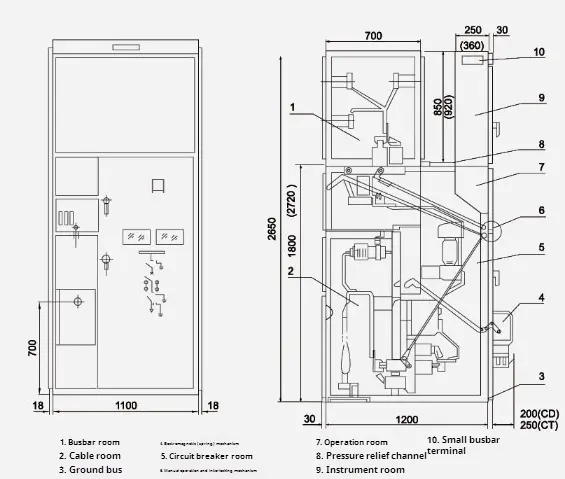

● XGN □ -12/07D Рисуване на очертания

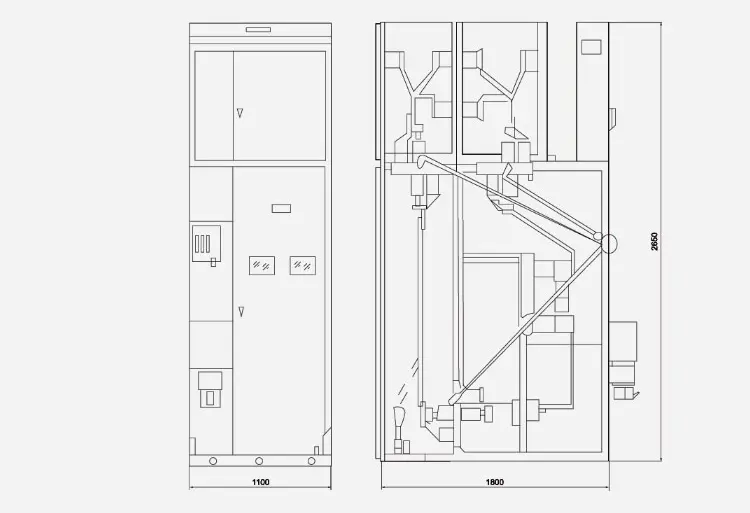

● XGN □ -12 (изход на байпасния кабел) Рисуване на очертания

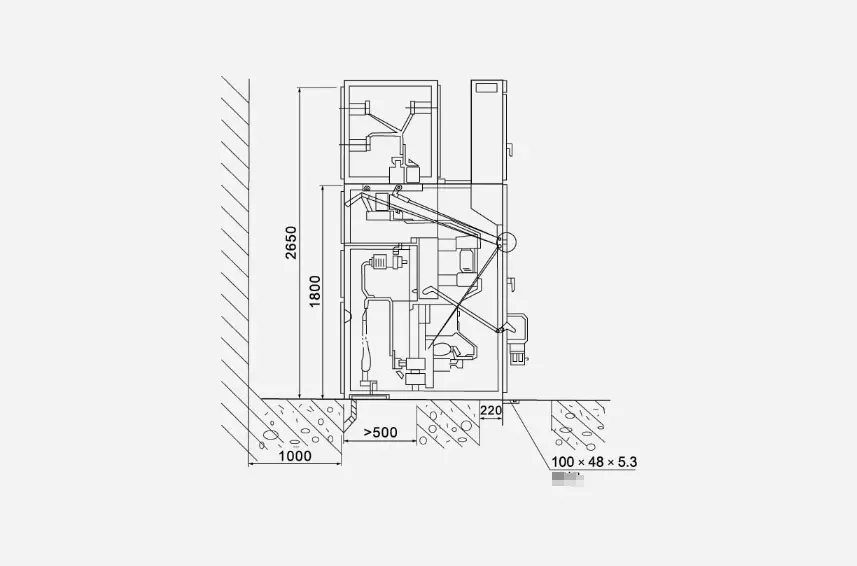

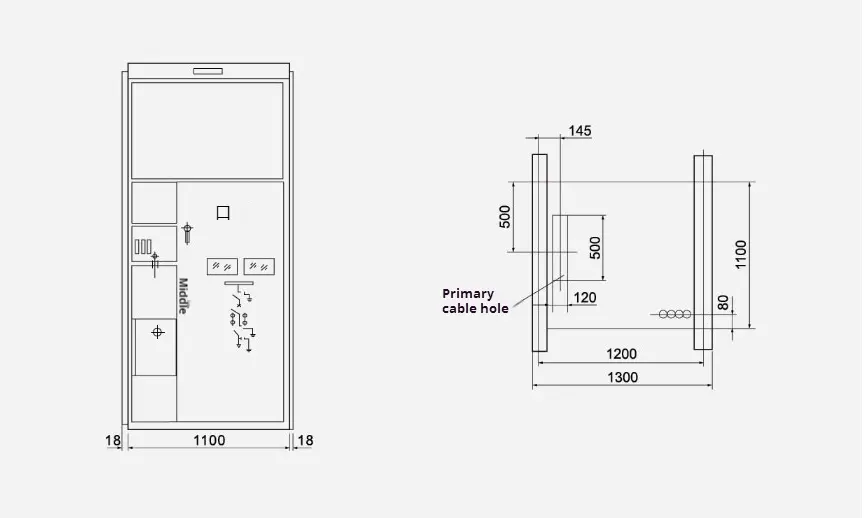

● Обща рисунка за инсталиране на размери
