Подземна подстанция

● Преглед на продукта

Landscape подземен подстанция YBD-12 Type съответства на концепцията за градския екологичен дизайн, заема малка зона и разкрасява околната среда. Той е подходящ за пътища за градски трафик, жилищни райони, летища, гари, офроуей и други места и ще се превърне в тенденция на трансформация на оборудване за разпределение на градската дистрибуция.

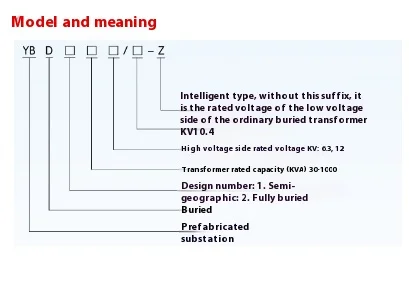

● Обяснение на модела на пейзажа на YBD-12 Landscape подземна подстанция

В сравнение с традиционната подстанция на кутиите, подземната подстанция има следните очевидни предимства:

▶ Естетика и хармония в околната среда

Обикновената кутийна подстанция заема голяма площ, която не може да се координира добре с околната среда, а подземната подстанция има малка кутия за разпределение, която няма да повлияе на заобикалящата среда.

▶ Спестяване на енергия

Спестяването на енергия и намаляването на потреблението са се превърнали в консенсус на цялото общество. Предпочитаните трансформатори за ландшафтен подземен подстанция YBD-12 Type са трансформатори с ниска загуба, като S11 Series, S13 Series и SBH15 Series могат да бъдат избрани според търсенето и предлагането на потребители.

▶ Намаляване на шума

Шумът на трансформатора идва от желязната ядро, а височината от земята в общия трансформатор на кутия обикновено е около 1,2 м, което лесно влияе на съня на хората. Подземната подземна подстанция тип YBD-12 е инсталирана под земята като цяло и нейният шум може да бъде очевидно намален, което има малко влияние върху жителите.

▶ Създайте стойност за клиентите

Пейзаж подземната подстанция може да бъде напълно сглобяване в Kexun, с кратък производствен цикъл, малки инвестиции и бърз ефект. Подземната подстанция, инсталирана на основните пътища и магистрали на Urban, е устройство за превключване на Advertising Light Box на земята, а позицията на рекламната му светлинна кутия ще осигури рекламни предимства за клиентите за дълго време.

▶ Висока автоматизация

Подземната подземна подстанция от типа YBD-12 може да отчете състоянието на експлоатацията на високо напрежение и ниско напрежение на превключвателя до контролера чрез цялостно устройство за измерване и управление, използвайки GPRS безжична мрежова технология, което значително улеснява работата и използването на подстанция.

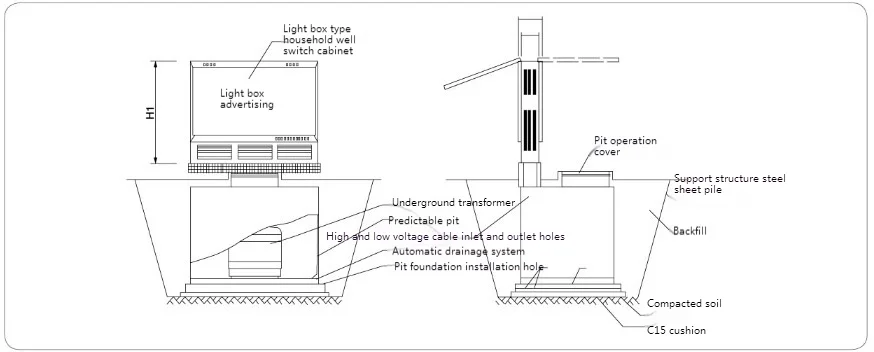

● Инсталационна диаграма на ландшафтен подстанция YBD-12 тип YBD-12

Бележка:

1. Горните размери са само за справка. Моля, вижте чертежите, предоставени от производителя, когато поръчвате действителните размери.

2. Продуктът се състои от подземен трансформатор, шкаф за превключване на светлинния кутия и сглобяване на яма. Това е пълен набор от оборудване, предварително сглобено във фабриката, а обвивката на шкафа за превключване на светлинни кутии е изработена от неръждаема стомана;

3. Сглобяемата яма е напълно запечатана и водоустойчива, повърхността на горния капак на ямата е украсена с квадратни етажи, а долната кутия на ямата е изработена от метална керамика, която е подложена на антикорозионна обработка според изискванията на GB/T19285 „проверка при корозионно инженерство на погребани стоманени тръбопроводи“;

4. Горният капак на ямата е снабден с отворен шах. След отваряне на шахтата той се поддържа и позиционира от цилиндър. Чрез шахтата работникът на подземния трансформатор може да се наблюдава и работи, за да влезе в ямата за връзка за безопасност на кабела.

5. Предполага се, че взривните болтове трябва да бъдат вградени според размера на основата на ямата. След като ямата е на място и фиксирана, попълване на почвата според хоризонта и след това засадете трева.

● Дизайнерски чертежи на две типични схеми

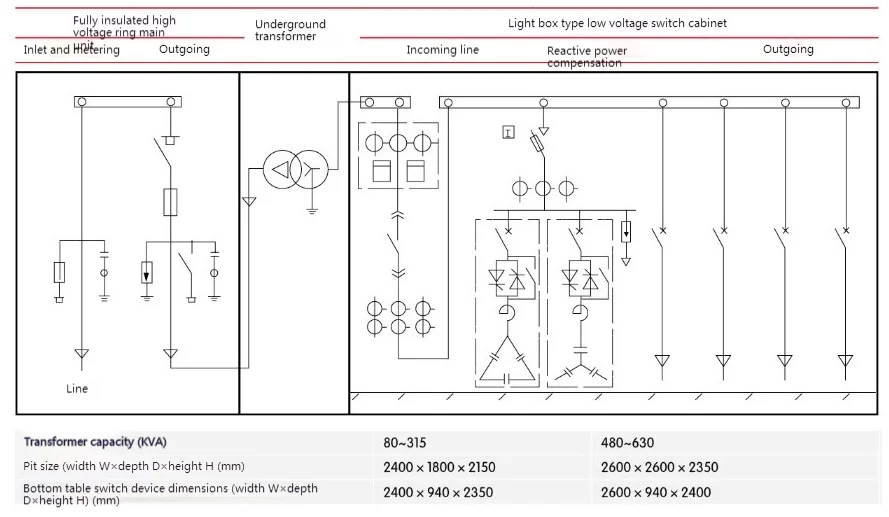

◆ HV пръстен Основен Uniy+Подземен трансформатор+Измерване на ниско напрежение:

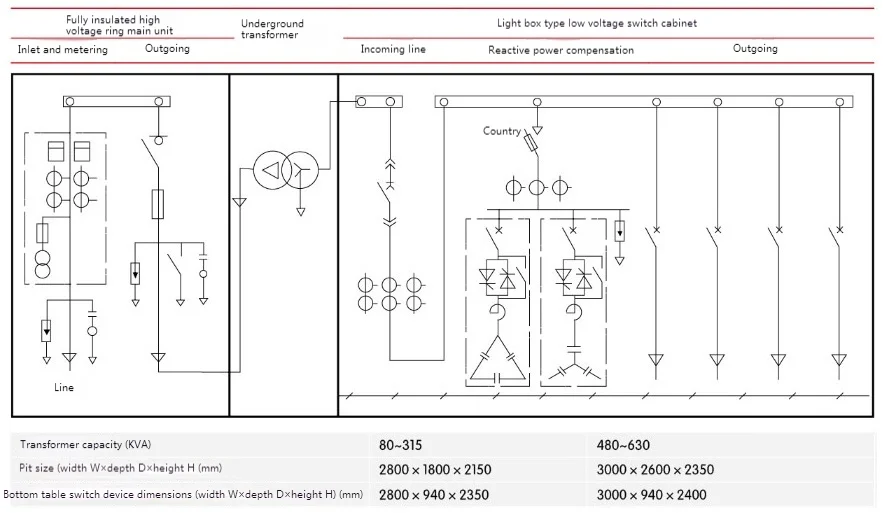

◆ HV пръстен Основен блок+Измерване на високо напрежение+подземен трансформатор+LV Feeder ：
