Подземен трансформатор

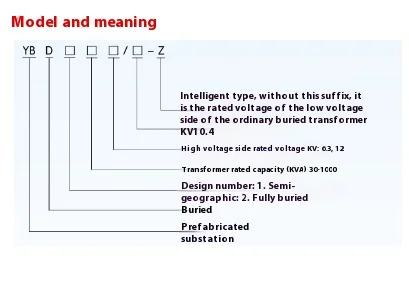

● Описание на модела

● Основни характеристики

▶ Скрит дизайн: Основното захранващо оборудване на подземния трансформатор на YBD-12

е погребан под земята, за да намали заемането на наземното пространство.

▶ Интеграция на ландшафта: Повърхностната част на подземния трансформатор на YBD-12 е украсена със зелено, скулптура или изкуство, за да се координира със заобикалящата среда.

▶ Висока безопасност: Подземната структура осигурява по-добра защита и намалява риска от щети, причинени от човека.

▶ Защита на околната среда и намаляване на шума: Подземното оформление може ефективно да намали влиянието на шума от работата на трансформатора върху околността.

▶ Оптимизация на разсейването на топлината: Приемете специален дизайн на разсейване на топлина, за да се гарантира нормалната работна температура на подземното оборудване.

● Сценарии на приложение

Подземният трансформатор е много подходящ за следните поводи:

◆ Център на града

Business District

◆ Обществени пространства като паркове и площади.

◆ жилищна общност от висок клас

◆ Историческа и културна зона за защита

◆ Туристическа атракция

● Структурен състав на подземния трансформатор

1. Подземна част:

◆ Трансформаторно тяло

◆ Включване на високо и ниско напрежение

◆ Система за свързване на кабела

◆ Вентилация и система за разсейване на топлина

◆ Отводняване и съоръжения, устойчиви на влага

2. Наземна част:

◆ Декорация на ландшафта (озеленяване, скулптура, арт инсталация и др.)

◆ Отдушник (скрит дизайн)

◆ Вход за проверка

◆ Знак за предупреждение за безопасност

● Предимства на подземния трансформатор на YBD-12

◆ Подобрете качеството на градския пейзаж

◆ Запазете подовото пространство

◆ Намалете влиянието на електромагнитното излъчване

◆ Разширете експлоатационния живот на оборудването (по -стабилна подземна среда)

◆ Намалете визуалното замърсяване

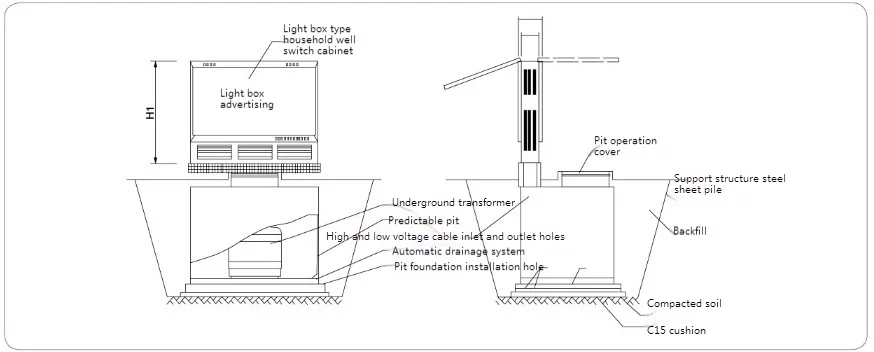

● Инсталационна диаграма от подземен трансформатор от тип YBD-12

● Дизайнерски чертежи на две типични схеми

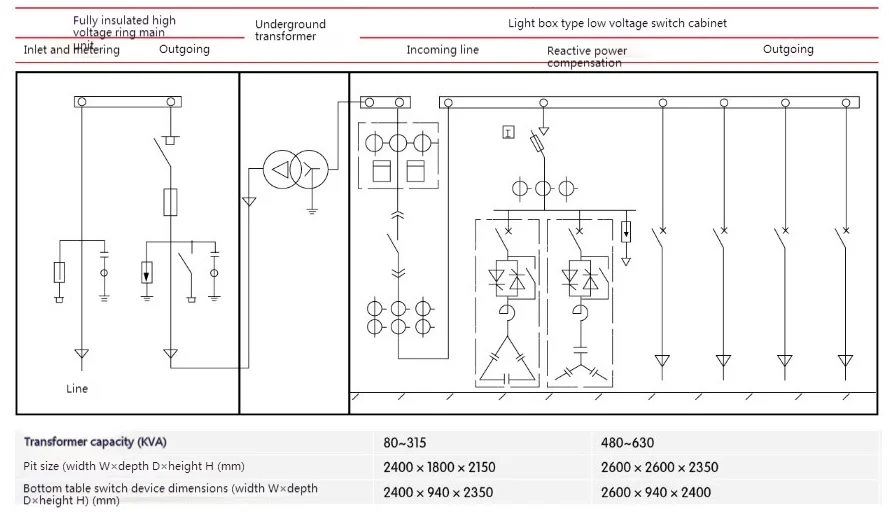

◆ HV RING мрежов шкаф+подземен трансформатор+измерване на ниско напрежение:

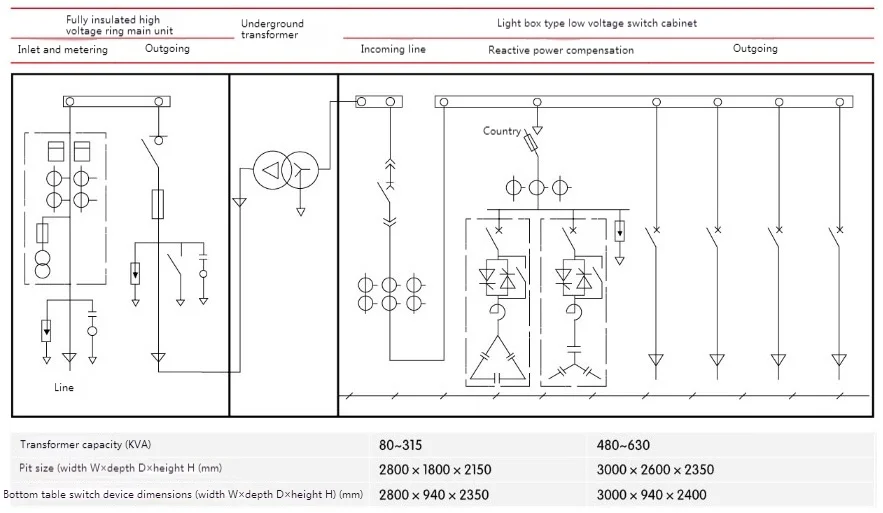

◆ HV Ring Network шкаф+Измерване на високо напрежение+подземен трансформатор+LV хранилка:
