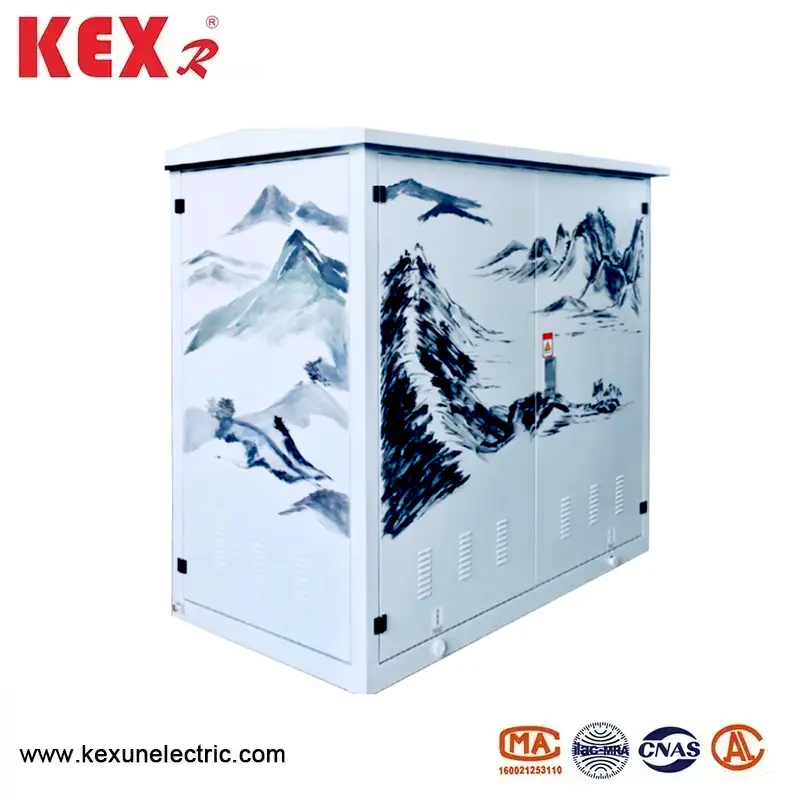

Подстанция за разпространение на градовете

● Значение на модела

● Въведение на продукта на подстанция YB-12 Type Urban Distribution

◆ Интегрална структура

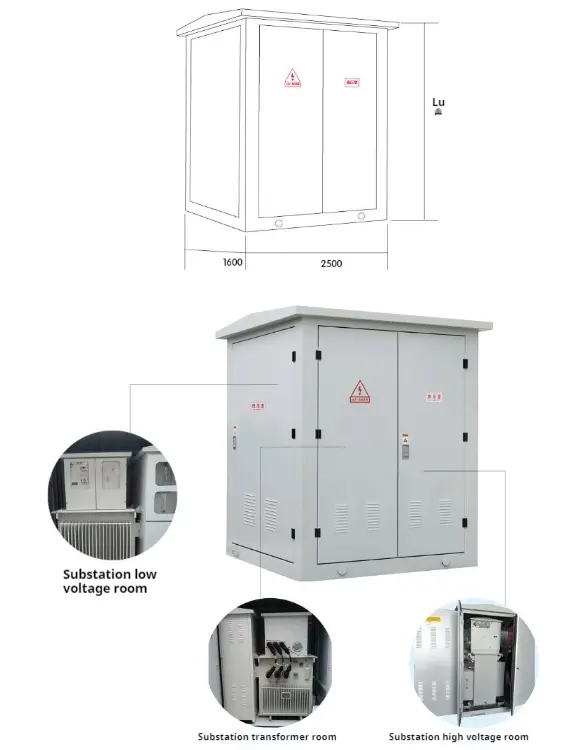

Подстанция за градско разпространение се разделя главно на три части: помещение за превключване с високо напрежение, стая за трансформатори и помещение с ниско напрежение, които могат да бъдат транспортирани отделно.

Подстанцията приема уникален дизайн на разсейване на топлина с голям цикъл, за да се гарантира нивото на повишаване на температурата на продукта, а отделните уплътнения между помещенията няма да образуват топлообмен между помещенията.

Черупката на подстанцията за градско разпространение е направена от висококачествена плоча от неръждаема стомана.

Всички части на структурата на стоманената плоча са претърпели специална антикорозионна обработка, а конструкцията на плочата от неръждаема стомана има силна устойчивост на корозия и добра механична якост.

THS подстанцията може да бъде директно инсталирана на закрито без допълнителна основа на строителството, което спестява разходи и пространство и е удобно за инсталиране.

◆ Камера с високо налягане SF6, изпълнено с газ, независимо разработено от нашата компания е прието за високо напрежение, а всички разпределителни уреди и шини са запечатани в затворена кутия от неръждаема стомана, без изложено заредено тяло отвън. Безопасна работа и висока надеждност; Напълно модулен дизайн, всички модули могат да реализират режима на свързване на страничния контакт и най -горното разширение според изискванията за консумация на енергия и да отговарят на нуждите на схемата за захранване в максимална степен.

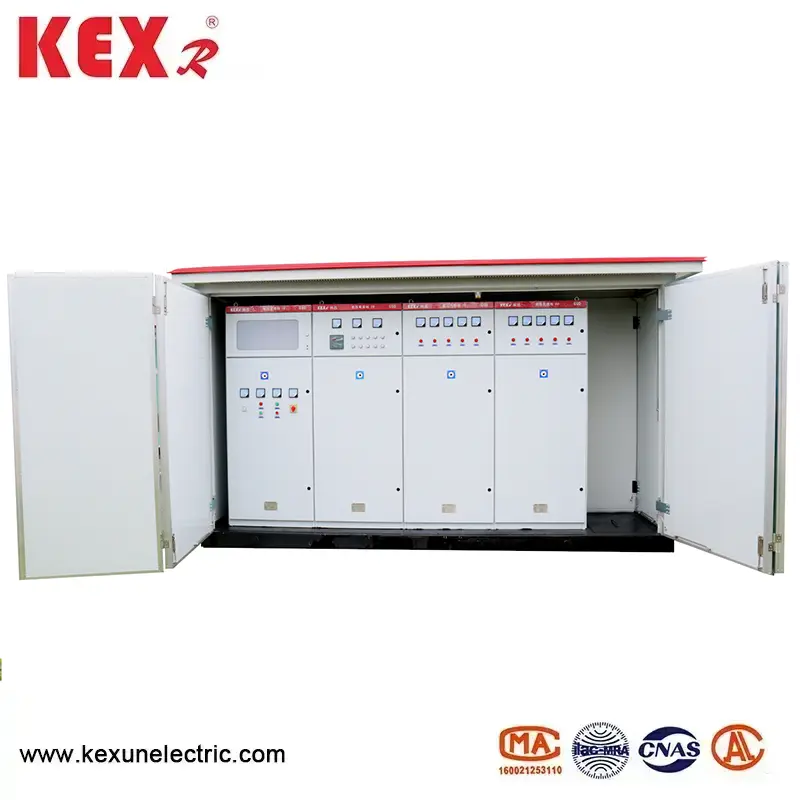

◆ Камера с ниско налягане Ниско напрежението странично и изходното линии са изработени от нови формовани прекъсвачи на вериги, които са с малки размери, без дъвка и лесни за подмяна. Многофункционален интелигентен цялостен контролер за защита и ново интегрирано устройство за компенсиране на реактивната мощност.

◆ Трансформаторна стая Трансформаторът е напълно изолиран с епоксидна смола, а нивото на изолация и топлинна устойчивост е F, а трансформаторът няма никакви материали за поддържане на горене и не произвежда никакви газови или други междинни продукти, които не благоприятстват за околната среда по време на експлоатация, така че има характеристики на добрата пламта запазване, опазване на околната среда и спестяване на енергия.

◆ Вътрешна връзка Трансформаторът на напрежението и китайският твърд превключвател са свързани с твърдите изолирани кабелни аксесоари на компанията, които са безопасни, надеждни и напълно изолирани.

● страна на високо налягане

Високото напрежение на интелигентната интегрирана подстанция обикновено е защитено от комбиниран електрически уред за превключване на натоварване. След като предпазителят е взривен в една фаза, трифазните връзки. Превключвателят на товара може да бъде избран от сгъстен въздух, вакуум, сярна хексафлуорид и т.н., а работният механизъм може да бъде разпределен, за да се реализира автоматично надграждане. Предпазителят е предпазител с ограничаване на тока с високо напрежение с нападател, който има надеждно действие и голям капацитет на счупване. Вижте таблицата по -долу за основните технически параметри. За трансформатори над 800KVA могат да бъдат избрани прекъсвачи на вакуумни вериги като Zn12, Zn28 и VS1 за защита.

● страна с ниско налягане

Основният превключвател на страната на ниското напрежение приема универсален или интелигентен прекъсвач на веригата за селективна защита; Изходният превключвател приема нов тип пластмасов превключвател на обвивката с малък обем и къса дъга, до 30 вериги; Интелигентното автоматично проследяване на реактивното устройство за компенсиране на мощността има режими на контакт и безконтактно превключване, които потребителите да избират.

● Трансформатор на подстанцията за разпространение на градовете

Интелигентната интегрирана подстанция приема с ниска загуба, нефтени, напълно запечатани трансформатори на S9, S10 и S11, а също така може да избира смола-екзернално-малки или Nomex хартия-изолирани екологични трансформатори. Дъното е оборудвано с количка, а трансформаторите могат лесно да влязат и да излязат.

◆ Технически параметри на превключвателя за натоварване

◆ Технически параметри на предпазител с високо напрежение

◆ Технически параметри на прекъсвача с ниско напрежение

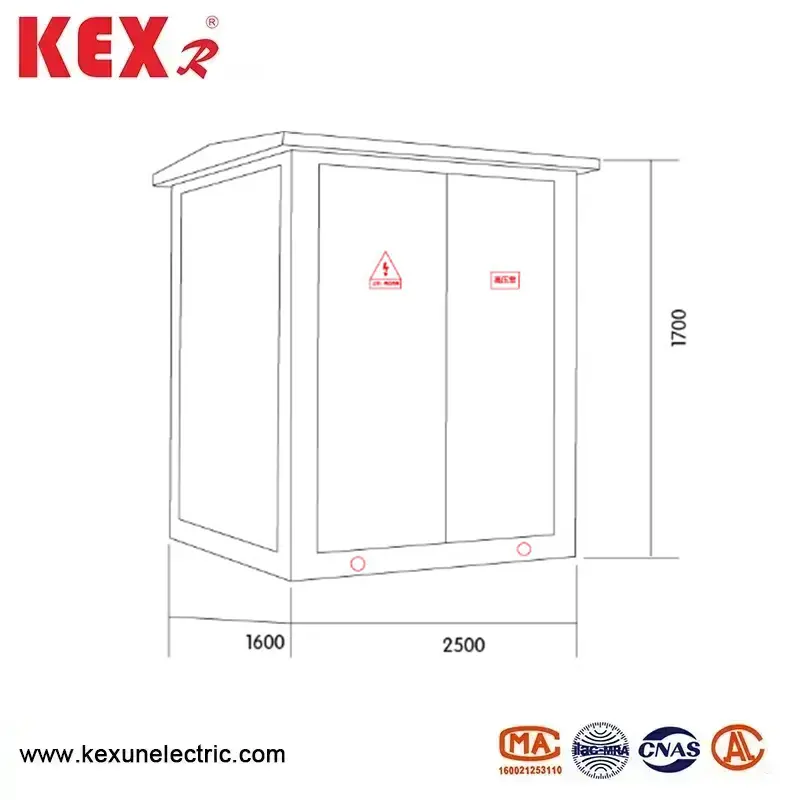

● Диаграма на размерите на оформлението
