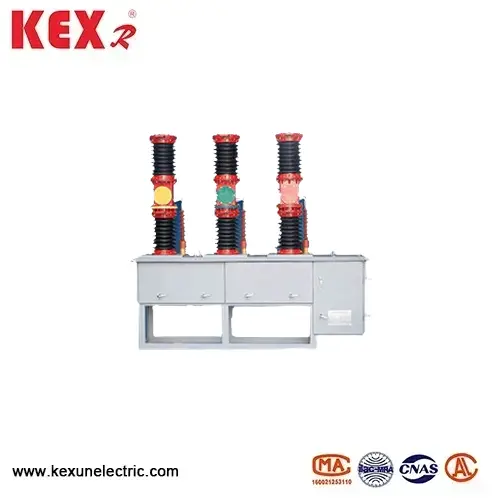

ZW7A на открито с високо напрежение променлив ток за променлив ток

ZW7A Outdoor High-Voltage AC вакуумни прекъсвачи, произведен от KEXR, производител в Китай, е външен прекъсвач с високо напрежение, подходящ за Harsh Class.
Модел: ZW7A-40.5
Марка: Kexr

Изпратете запитване

Описание на продукта

● ZW7A на открито с високо напрежение променлив ток за вакуумно прекъсващо функции на продукта

◆ Дизайн на високо напрежение

Номиналното напрежение на ZW7A външно високо напрежение променлив разрушител е 40,5kV, което е подходящо за 35kV захранващи системи (като вятърна енергия и фотоволтаични бустерни станции). Технология за гасене на вакуумна дъга, без масло, без SF, опазване на околната среда и без поддръжка.

◆ Изцяло запечатана структура на открито

Външният вакуум за променлив ток ZW7A на открито приема силиконов каучуков втулка, UV-устойчив, анти-изгаряне, степен на защита IP67 (прахоустойчив и водоустойчив). Твърден уплътнителен полюс (незадължителен): Епоксидната смола се излива, за да се подобри изолационната ефективност, което е подходящо за високата влажност и зоните за солена мъгла.

◆ Интелигентен контрол (незадължително)

Устройство за защита на микрокомпютър: Той поддържа свръхток, бързо прекъсване и защита от нулева последователност. Автоматично възстановяване (регулируемо за 1 ~ 3 пъти) За подобряване на надеждността на захранването. Комуникационен интерфейс: ZW7A Outdoor High-Voltage AC вакуумни прекъсвачи поддръжка 4G/GPRS и RS485 и се свържете със SCADA система.

◆ Механизъм за работа с висока надеждност

Механизъм за съхранение на енергия (електрическа+Ръчна работа):

Съхранение на електрическа енергия: DC220V/AC220V по избор. Ръчно освобождаване на спирачката: Механично изключване в случай на спешност. Механичен живот: ≥10 000 пъти, електрически живот ≥5 000 пъти (номинален ток)

● Типични сценарии на приложение на ZW7A на открито с високо напрежение променлив ток за променлив ток

Substation 35kV: ZW7A външно високо напрежение променлив разрушител е подходящ за изходящ прекъсвач и защита на секцията.

◆ Ново генериране на енергия за енергия: Свързани с решетка превключватели на вятърна енергия и фотоволтаични бустерни станции.

◆ Промишлени и минни предприятия: Защита на големи двигатели и трансформатори с високо напрежение.

◆ Захранване на железопътния сцепление: 35kV разпределителна система на електрифицирана железопътна линия.

● Технически параметри на ZW7A на открито с високо напрежение променлив ток за променлив ток

Номер	Артикул		Единица	Данни
1	Номинално напрежение		Kv	40.5
2	Номинална честота		Hz	1250，1600,2000
3	Оценен ток		A	20，25,31.5
4	Номинален ток на прекъсване на късо съединение		The	50,63,80
5	Оценено издържа на ток (пик)			20，25,31.5
6	Оценено краткосрочно издържа на ток			31.5
7	Номинален ток за затваряне на късо съединение			80
8	Номинална експлоатационна последователност			O-0.3S-CO-180S-CO
9	Механичен живот		Време	10000
10	Номинални счупване на тока с къси вериги		Време	20
11	1 минути работна честота издържа на напрежение	(Мокра) фаза до фаза/земя	Kv	80
11	1 минути работна честота издържа на напрежение	(Суха) Фаза до фаза/земя	Kv	95
12	Осветление импулс издържа на фаза на напрежението до фаза/земята		Kv	180
13	Допустима дебелина на износване на динамични и статични контакти		мм	3
14	Нетно тегло		kg	Около 600
15	Разстояние за контакт		мм	22 ± 2
16	Контакт за контакт на контакт		мм	4 ± 1
17	Средна скорост на отваряне		m/s	1.3 ~ 1.8
18	Средна скорост на затваряне		m/s	1.0 ~ 1.7
19	Свържете се с затварянето на времето за отскачане		MS	≤3
20	Синхронизация на трифазно отваряне и затваряне		MS	≤3
21	Основно съпротивление на веригата		Бебе	≤100
22	Време за затваряне		MS	≤150
23	Време за отваряне		MS	≤60
