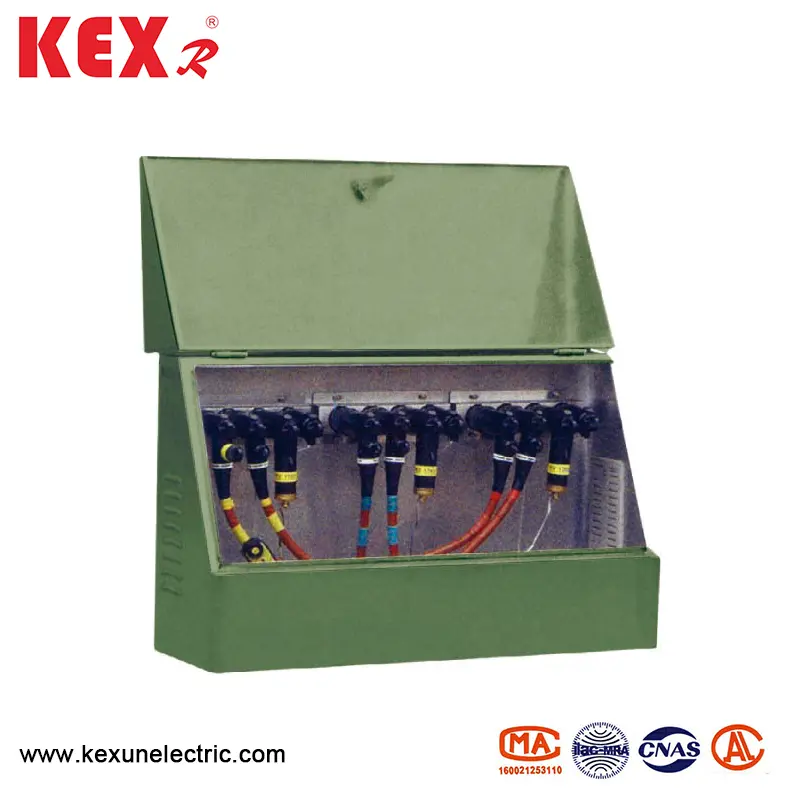

25kV американска кутия за клон на кабела

● Условия за употреба

Американската кутия за разклонение на американския кабел е подходяща за използване при следните условия.

▶ Температура на околната среда: между -30 и 40 ℃

▶ Скорост на вятъра: под 34 м/сек (по -малко от 700pa)

▶ Влажност: дневна средна влажност по -малка от 95%; средна средна влажност по -малка от 90%

▶ Шоково -устойчиво: Хоризонталното ускорение не е повече от 0,4 м/сек, а вертикалното ускорение не е повече от 0,15 м/сек.

▶ Наклон на инсталационното място: по -малко от 3 °

▶ ИНСТАЛАЦИОННА СРЕДА: Околен въздух на American Cancl Box на DFW Type 25KV не трябва да се замърсява от корозивен, горим газ, водна пара и т.н., и на мястото на инсталацията няма насилствени вибрации.

● Значение на модела

● Технически параметър

● Примерна диаграма на американския клон на американския кабел

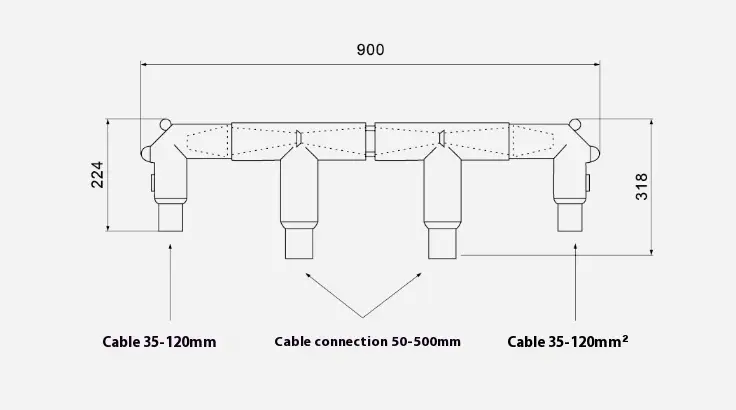

Ако американската кутия за разклонение на американския кабел не може да бъде поставена поради ограничаването на обекта, тя може да бъде директно комбинирана от кабелни фуги, за да се образуват множество клони на кабели (шината не са необходими и методът на свързване е показан в следващия пример) и поставен в кабелния окоп или други места. Пример 1 Всяка група от четири входящи и изходящи линии (2 × 600a+2 × 200a) се състои от два кабелни конектора T-II, два лакътя конектора и междинен конектор. T-ⅱ Cable Connector 200A е свързан към конектора на кабела на лакътя (другата страна е свързана към изцяло изолиран оксиден арест).

Вижте фигурата по -долу за примери за размер:

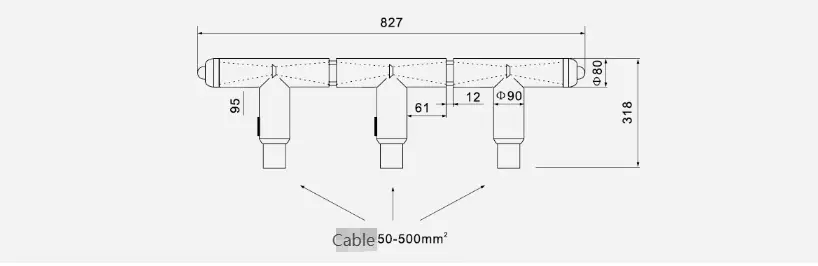

Пример 2 три линии за достъп (3x600a) Всяка фаза се състои от три Т-образни кабелни конектора и два междинни свързващи съединителя. Вижте фигурата по -долу за размери и примери:

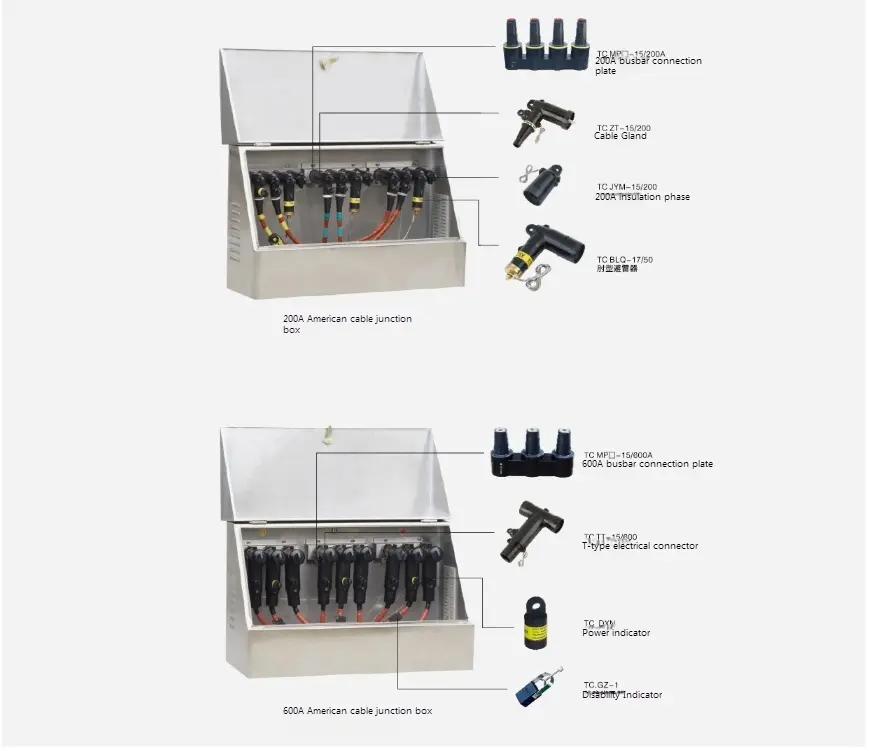

● Примерна диаграма
