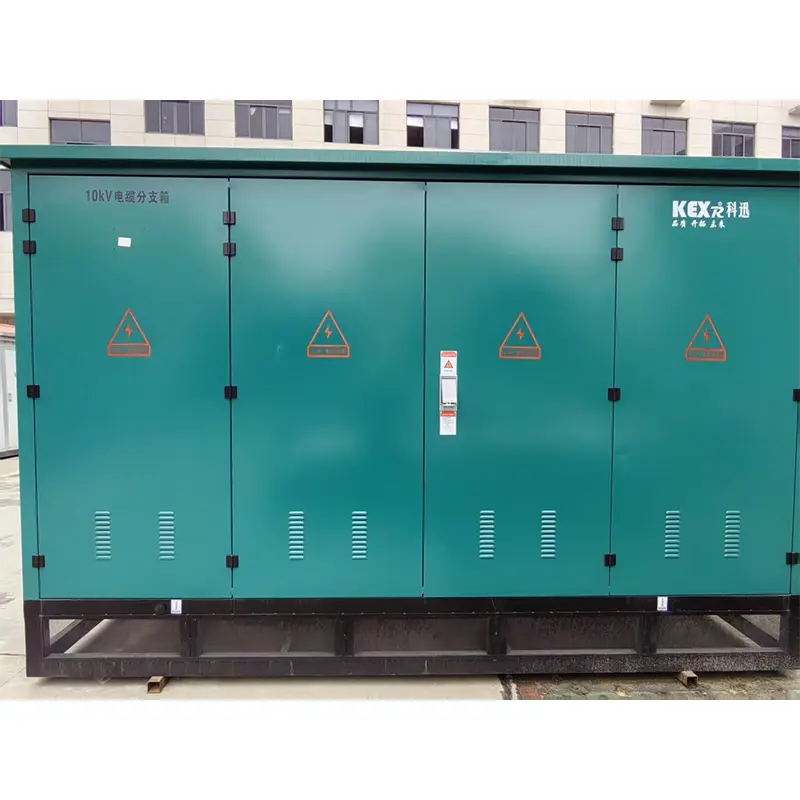

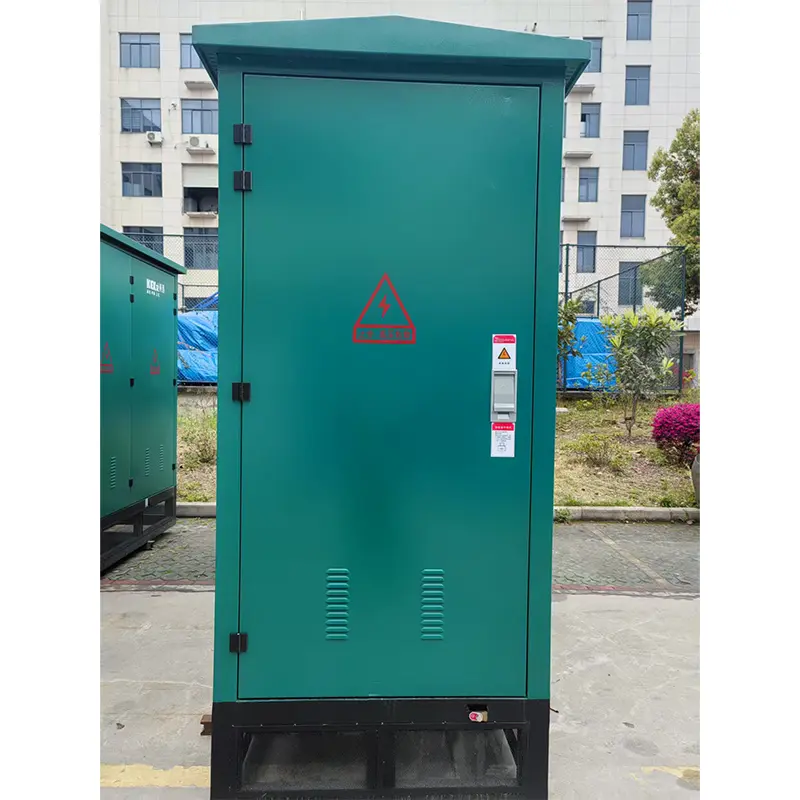

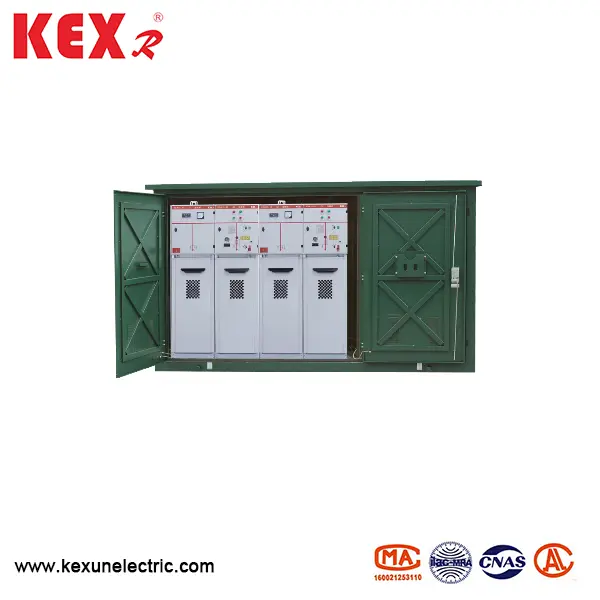

Заредете превключвателя кабелен клон кутия

● Преглед на продукта

Кутията за разклонение на DFW Load Switch е сглобена с три станции SF6 натоварващ превключвател, с гениално разделяне на ляво и дясно входящи и изходящи линии, минимален структурен дизайн и най-силна функция за конфигуриране на кабела, с до 8 входящи и изходящи линии. Кутията на клона не само запазва предимствата на традиционната кутия за кранове, но и има някои предимства на шкафа на Ring Network, така че е идеално оборудване за реконструкция на градската мрежа. Малък размер, без поддръжка, добра техническа икономика, висока надеждност, проста инсталация и удобна употреба. Кутията на клон на кабела с превключвател за натоварване на SF6 се характеризира с това, че в кутията има три отделения, едно от които е запечатано, а запечатаното отделение е напълнено с микро-налягащ серен хексафлуориден газ, в който повече от една група натоварвания се изключват едновременно. Работният механизъм на превключвателя на товара е разположен в отделението за работно задвижване и в кабелното отделение има кабелни стълбове и кабелни терминали, а кабелните терминали са свързани с превключвателя на товара. Превключвателите на натоварването в затвореното отделение на превключвателя на натоварването са въртящи се таблици динамични и статични превключватели на типа на контакт, а въртящият се вал на всеки превключвател на товара е фиксиран върху симетричен сектор около вала с три слоя. Кабелите в отделението за кабели са групирани в три фази, а трите кабелни терминала във всяка група се разпределят паралелно и наклонено надолу от своя страна. Всеки кабелен терминал е вертикално свързан с линията на купчината на кабела, а трите линии на купчината на кабела са успоредни една на друга. Затвореното отделение има тръбопровод за облекчаване на налягането.

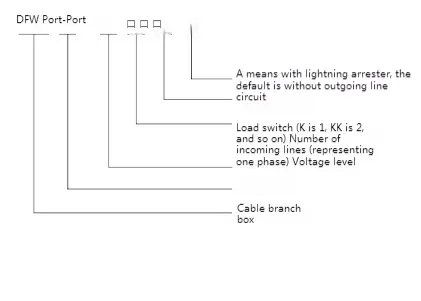

● Значение на модела

● Технически параметър

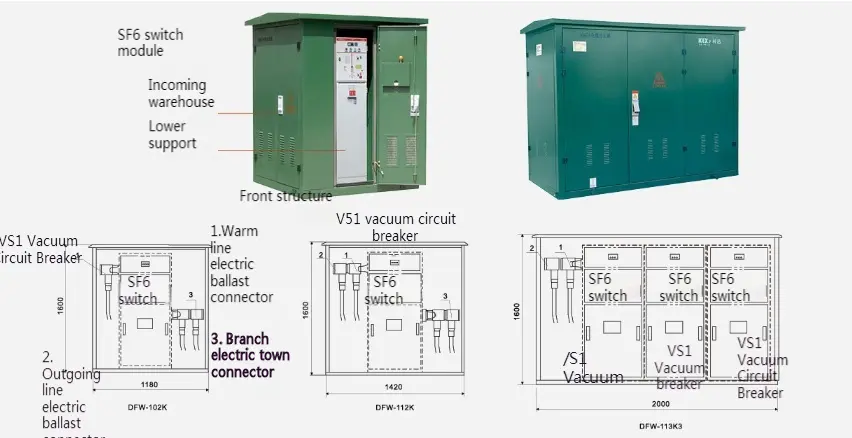

● Диаграма на очертанията

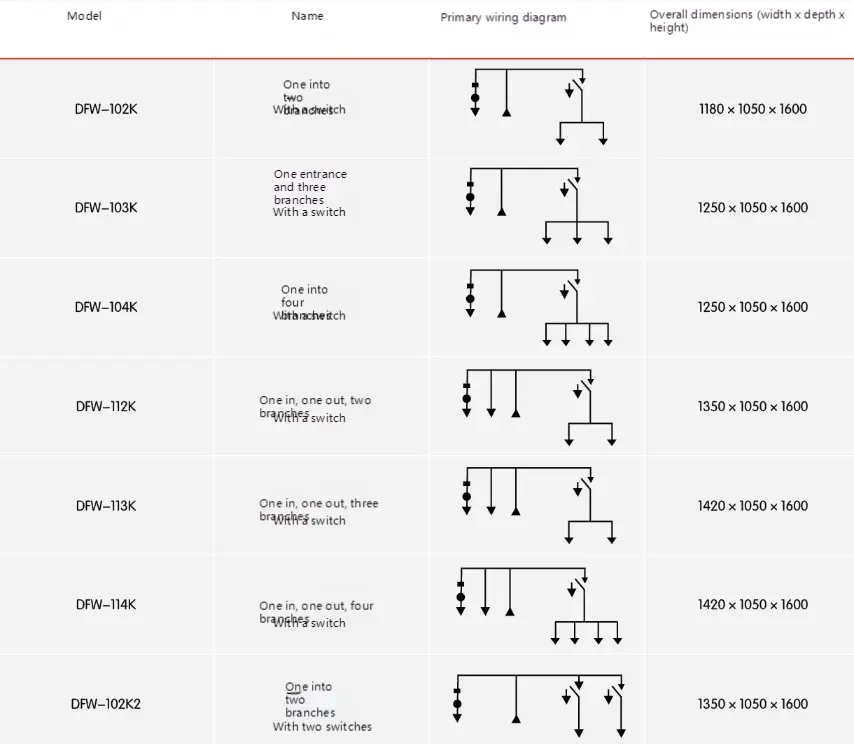

● Типична схема на окабеляване

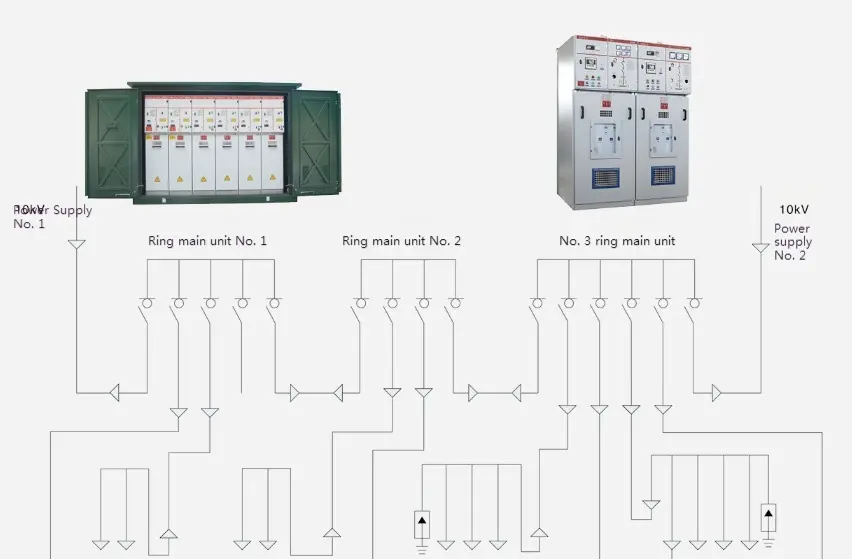

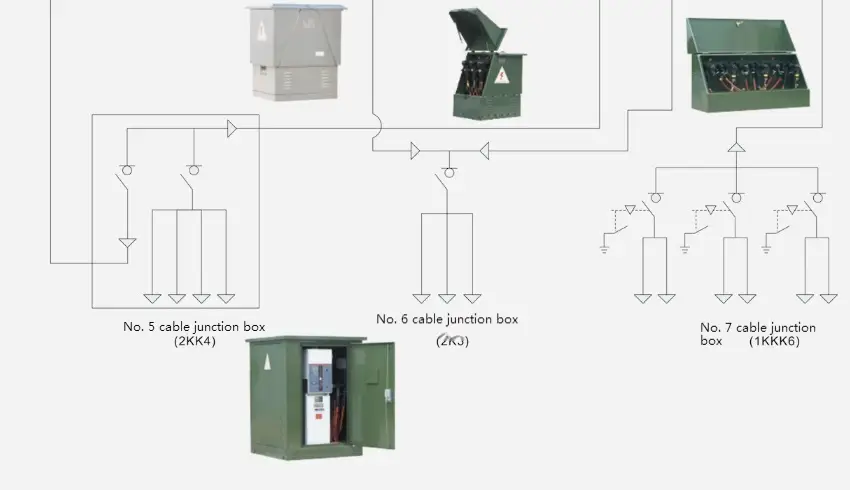

● Схематична схема на кутията на клона на кабела с SF6 превключвател за натоварване

● Зареждане на превключвателя Клон на кабела с вакуумно натоварване (прекъсвач на вакуумната верига)

Приемете вътрешния монтаж на висококачествено вакуумно натоварване, умело отделете левите и десните входящи и изходящи линии, най-малкият структурен дизайн, най-силната функция за конфигуриране на кабела и входящите и изходящите линии могат да достигнат до 8 канала. Кутията на клона не само запазва предимствата на традиционната кутия за кранове, но и има някои предимства на шкафа на Ring Network, така че е идеално оборудване за реконструкция на градската мрежа. Малък размер, без поддръжка, добра техническа икономика, висока надеждност, проста инсталация и удобна употреба. Кутията на клон на кабела с вакуумно натоварване (прекъсвач на вакуумната верига) се характеризира с това, че в кутията има три отделения, едно от които е запечатано, а работният механизъм на натоварването е разположен точно пред кутията на клона, който може да реализира ръчна или електрическа работа. В кабелното отделение има кабелни колове и кабелни терминали, а кабелните клеми са свързани с превключвателя за натоварване. Кабелните отделения могат да бъдат защитени със предпазители, ако се изисква от схемата за проектиране, а схемата за проектиране е диверсифицирана, която може да реализира функциите на телеметрията, дистанционното управление и дистанционната комуникация.

◆ Технически параметър

● Типична диаграма на първичната система
