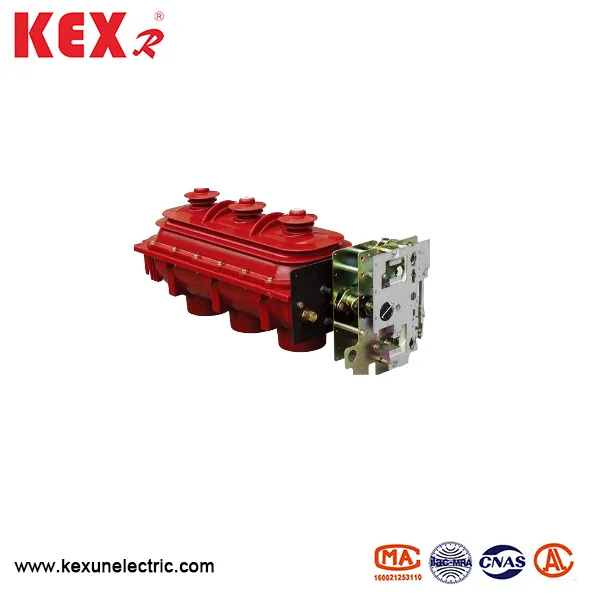

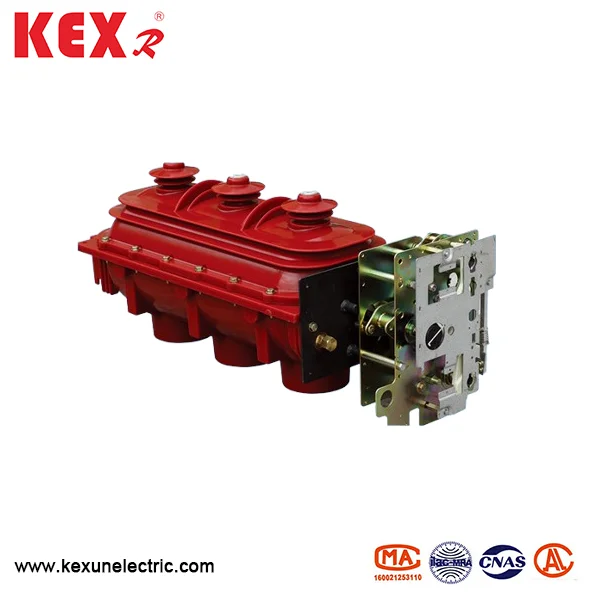

FLRN36-12D Тип SF6 превключвател за зареждане

The FLRN36-12d type SF6 load switch specially produced by Kexun in China Factory uses SF6 gas as arc extinguishing and insulating medium, and the rated switch is 12KV. There are three stations in the switch: closing, opening and grounding. It has the characteristics of small volume, convenient installation and use and strong environmental adaptability.
Model: N36-12D
Brand：KEXR

Изпратете запитване

Описание на продукта

Flrn36 12d Type Sf6 Load Switch

● Област на приложение

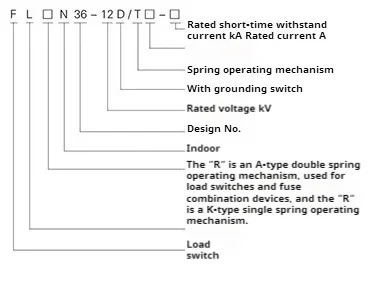

Тази серия от превключватели на натоварване е разделена на FLRN36-12D (K-тип единичен пружинен експлоатационен механизъм) и FLRN36-12D/A (Тип механизъм за работа с двойна пружина). FLRN36-12D може да се комбинира в комбиниран електрически уред за превключване на натоварване+предпазител с функции за управление и защита, които могат да се използват за защита и контрол на захранването и подстанцията като електрическо оборудване, особено подходящо за резки мрежови шкафове, кутии за разпределение на кабели и разпределителни станции за разпределение.

◆ Срещайте стандарта

IEC60265 、 IEC62271 、 GB3804 、 GB16926 и т.н. ..

● Структурни предимства на превключвателя за зареждане на FLRN36-12D SF6

▶ Изолационна обвивка: Основната верига и заземяващата верига на превключвателя за зареждане на FLRN36-12D SF6

са запечатани в изолационна обвивка, изработена от епоксидна смола чрез APGI процес, която има предимствата на добрата изолация и среда срещу замърсяването.

▶ Структура на изолационната обвивка: Изолационната обвивка е съставена от горните и долните изолационни капаци.

▶ Вътрешен газ: SF6 газ с относително налягане от 0,4bar се запълва вътре, така че да се гарантира, че газът на свръхналягане SF6 се пръска директно към задния канал на шкафа в случай на злополука и за осигуряване на лична безопасност.

▶ Защитни мерки: По-ниското изолационно покритие има мерки за устойчивост на експлозия, за да се гарантира допълнително безопасността.

Flrn36 12d Type Sf6 Load Switch

● Използване на условия

◆ Атмосферна температура: Температура около FLRN36-12D TYPE SF6 LOAD превключвател

Трябва да бъде -40 ~ 40 ℃

◆ Влажност: Максималната средна относителна влажност е ≤ 95% на ден и ≤ 100% на месец.

◆ Надморюта: превключвателят на зареждане на FLRN36-12D SF6 трябва да бъде инсталиран на височина по-долу

2000м.

◆ Сеизмичен капацитет: ≤8

◆ Околен въздух трябва да бъде без очевидно замърсяване като корозивна, горим газ и водна пара и не трябва да има чести вибрации на насилие.

● Технически параметри на превключвателя на FLRN36-12D TYPE SF6

Артикул	Единица	FLRN36-12D/T630-20 Тип	Flrn36-12d/100-50 тип
Номинално напрежение	Kv	12	12
Номинална честота	Hz	50	50
Оценен ток	A	630	100
1мин честота на мощността издържа на напрежение интерфаза/фрактура	Kv	42/48	42/48
Светкавичен импулс издържа на напрежение интерфаза/фрактура	Kv	75/85	75/85
5 мин. 0gauge номинална честота на мощност издържа на напрежение	Kv	24	24
Номинален ток на термична стабилност 3 секунди /2 секунди	The	20/20	20/20
Номинален динамичен стабилен ток （пик）	The	50/50	50/50
Оценен ток за затваряне на късо съединение	The	50/50	125/50
Номинален ток за прекъсване на затворен контур	A	630
Оценен активен товар, прекъсващ тока	A	630
Номинален ток за зареждане с кабел	A	10	10
Номинална тока с късо съединение	The		50
Номинален ток на трансфер	A		1700
Тип предпазител			XRNT-12KV/100A
Въздействието на предпазителя хвърля енергия	J		1 ± 0,5
Механичен живот	Време	5000/2000	3000/2000
Разстояние между заредените тела и относителната въздушна изолация	мм	≥125	≥125
SF6 газово налягане	бар	0.4	0.4
Синхронизация на отваряне и затваряне	MS	≤2	≤2
Основно съпротивление на веригата	Бебе	≤65	≤65
