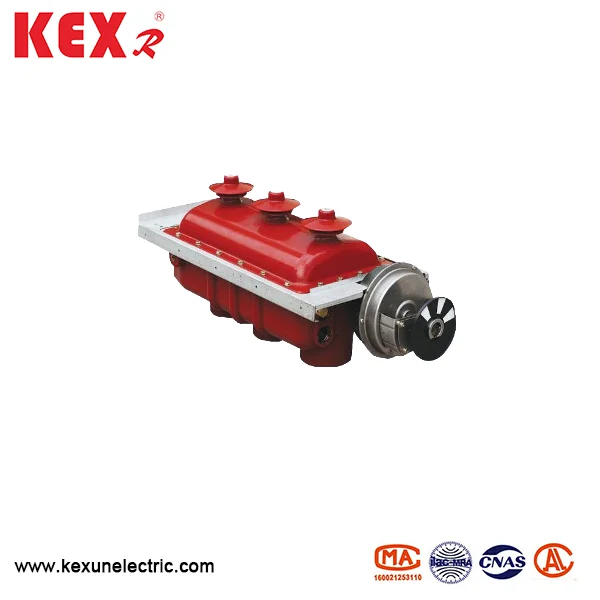

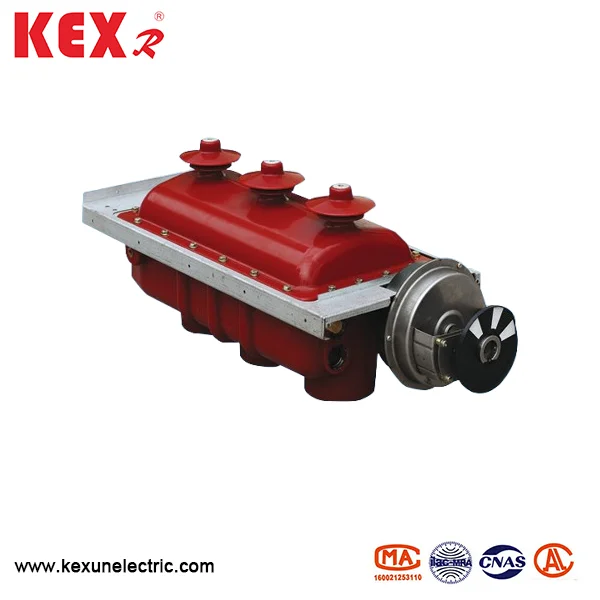

FLRN48-12D Тип SF6 превключвател за зареждане

Load Switch Type SF6 Switch Type SF6 е продуктът за натоварване, независимо разработен от Kexun в China Factory през 2008 г., който се прилага към основното устройство на RING XGN15-12SF6. Той има висока икономика, безопасност и надеждност, проста структура, гъвкава работа, надеждна блокираща и удобна инсталация.
Модел: FLRN48-12D
Марка: Kexr

Изпратете запитване

Описание на продукта

Flrn48 12d Type Sf6 Load Switch

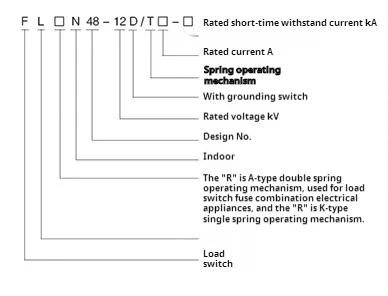

● Значение на модела

Flrn48 12d Type Sf6 Load Switch

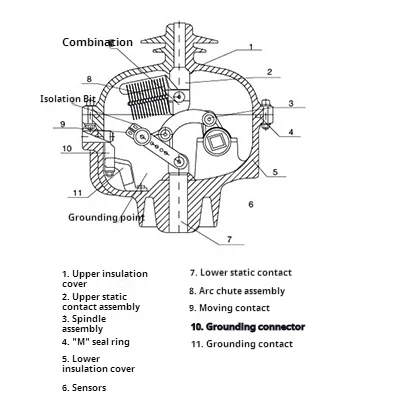

● Структура и принцип

Основната верига и заземяващата верига на превключвателя за натоварване на FLRN48-12D Type SF6 са запечатани в изолационна обвивка, изработена от епоксидна смола чрез APGI процес, която има предимствата на добрата изолация и среда срещу замърсяването. Изолационната обвивка е съставена от горен изолационен капак и долен изолационен капак, който се пълни с SF6 газ с относително налягане от 0,4bar. По-ниският изолационен капак приема местни мерки с тънка стена и дебела експлозия, за да се гарантира, че в случай на злополука налягането на свръхналягане SF6 газ пада след пробиване на безопасния филм и газът се напръсква директно в задната част на шкафа, за да се осигури лична безопасност.

Flrn48 12d Type Sf6 Load Switch

◆ Срещайте стандарта

IEC60265 、 IEC62271 、 GB3804 、 GB16926 и т.н. ..

● Използване на условия

◆ Атмосферна температура: Температура около FLRN48-12D TYPE SF6 LOAD превключвател

Трябва да бъде -40 ~ 40 ℃

◆ Влажност: Максималната средна относителна влажност е ≤ 95% на ден и ≤ 100% на месец.

◆ Надморска височина: превключвателят на LORT SF6 Type SF6 трябва да бъде инсталиран на надморска височина по-долу

2000м.

◆ Сеизмичен капацитет: ≤8

◆ Околен въздух трябва да бъде без очевидно замърсяване като корозивна, горим газ и водна пара и не трябва да има чести вибрации на насилие.

● Технически параметри на превключвателя на FLRN48-12D TYPE SF6

Артикул	Единица	FLRN36-12D/T630-20 Тип	Flrn36-12d/100-50 тип
Номинално напрежение	Kv	12	12
Номинална честота	Hz	50	50
Оценен ток	A	630	100
1мин честота на мощността издържа на напрежение интерфаза/фрактура	Kv	42/48	42/48
Светкавичен импулс издържа на напрежение интерфаза/фрактура	Kv	75/85	75/85
5 мин. 0gauge номинална честота на мощност издържа на напрежение	Kv	24	24
Номинален ток на термична стабилност 3 секунди /2 секунди	The	20/20	20/20
Номинален динамичен стабилен ток （пик）	The	50/50	50/50
Оценен ток за затваряне на късо съединение	The	50/50	125/50
Номинален ток за прекъсване на затворен контур	A	630
Оценен активен товар, прекъсващ тока	A	630
Номинален ток за зареждане с кабел	A	10	10
Номинална тока с късо съединение	The		50
Номинален ток на трансфер	A		1700
Тип предпазител			XRNT-12KV/100A
Въздействието на предпазителя хвърля енергия	J		1 ± 0,5
Механичен живот	Време	5000/2000	3000/2000
Разстояние между заредените тела и относителната въздушна изолация	мм	≥125	≥125
SF6 газово налягане	бар	0.4	0.4
Синхронизация на отваряне и затваряне	MS	≤2	≤2
Основно съпротивление на веригата	Бебе	≤65	≤65

Горещи маркери: FLRN48-12D Тип SF6 превключвател за зареждане
