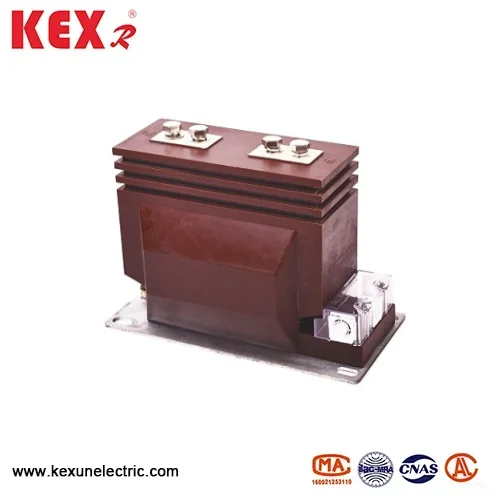

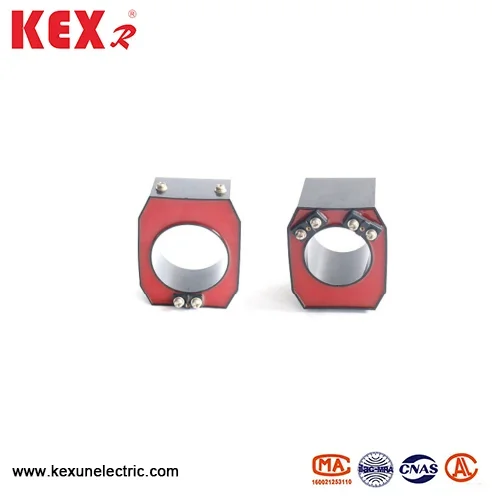

Трансформатор на инструментите за напълнени газ
LMZT-10 GAS, пълнен с шкафове Инструменти Transformer е често срещан трансформатор от 10 kV шина, произведен от Kexun в China Factory. Действителните параметри се подчиняват на техническите данни на производителя. Трябва да се обърне специално внимание на съвпадението на точния клас и номиналното натоварване при избора на тип.
Модел: LMZT-10
Марка: Kexr
Модел: LMZT-10
Марка: Kexr
● Значение на модела на трансформатора на инструментите за напълнен газ
L － току -що трансформатор
M － then the the heart
Z －pouring тип
T －closed тип
10 － Волтаж Клас （kV）
● Функция за проектиране на трансформатор на инструментите на LMZT-10 тип газ
◆ Тип изолация: Епоксидна смола за леене и напълно затворена структура
Метод на инсталиране: шина през тип и фиксиран монтаж
◆ Конфигурация на навиване: Двоен дизайн на намотката и ядро на тороида
● Типични сценарии за приложение на трансформатор на инструментите на LMZT-10, пълнен с газ
▶ превключва шкаф (10kV Switchgear)
▶ Компактна подстанция
▶ Разпределение на индустриалната енергия
Ще
Съотношението на номиналния ток, нивото на точност и номиналното натоварване на трансформатора на инструментите на кабинета, пълни с газ, са показани в следната таблица. Номиналният вторичен ток е 5a или 1a.
|
Цел |
Измерване на CT |
Защита Ct |
Двойна намотка CT |
|||||||
|
Оценен първичен ток |
Натоварване с точност на точност (VA) |
Натоварване с точност на точност (VA) |
Композитна точност на рейтинг натоварване (VA) |
|||||||
|
0,2s |
0.2 |
0.5 |
10p15 |
10p10 |
10p5 |
0,2s |
0.5 |
10p10 |
10p5 |
|
|
75 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
100 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
150 |
|
|
1 |
|
1 |
1 |
|
2.5 |
1 |
1 |
|
200 |
|
1 |
2.5 |
|
2.5 |
3.75 |
|
2.5 |
1 |
1 |
|
300 |
1 |
2.5 |
3.75 |
1 |
3.75 |
5 |
1 |
3.75 |
2.5 |
3.75 |
|
400 |
2.5 |
3.75 |
5 |
1.5 |
5 |
7.5 |
1.5 |
3.75 |
5 |
7.5 |
|
500 |
3.75 |
3.75 |
5 |
2.5 |
5 |
7.5 |
2.5 |
3.75 |
5 |
7.5 |
|
600 |
5 |
5 |
7.5 |
3.75 |
7.5 |
10 |
3.75 |
7.5 |
7.5 |
10 |

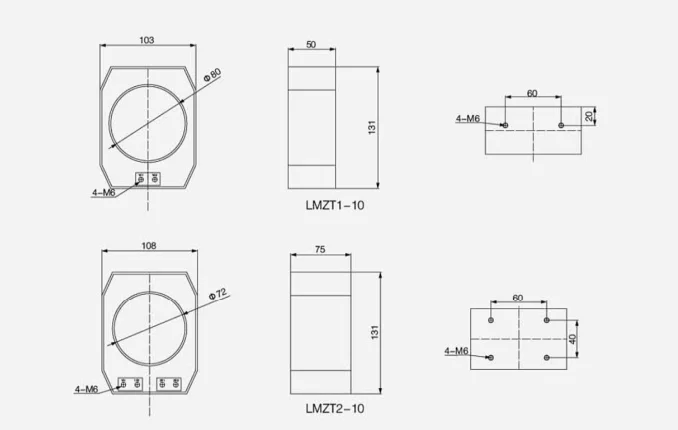

● Размери на трансформатора на инструментите на LMZT-10, пълни с газ
