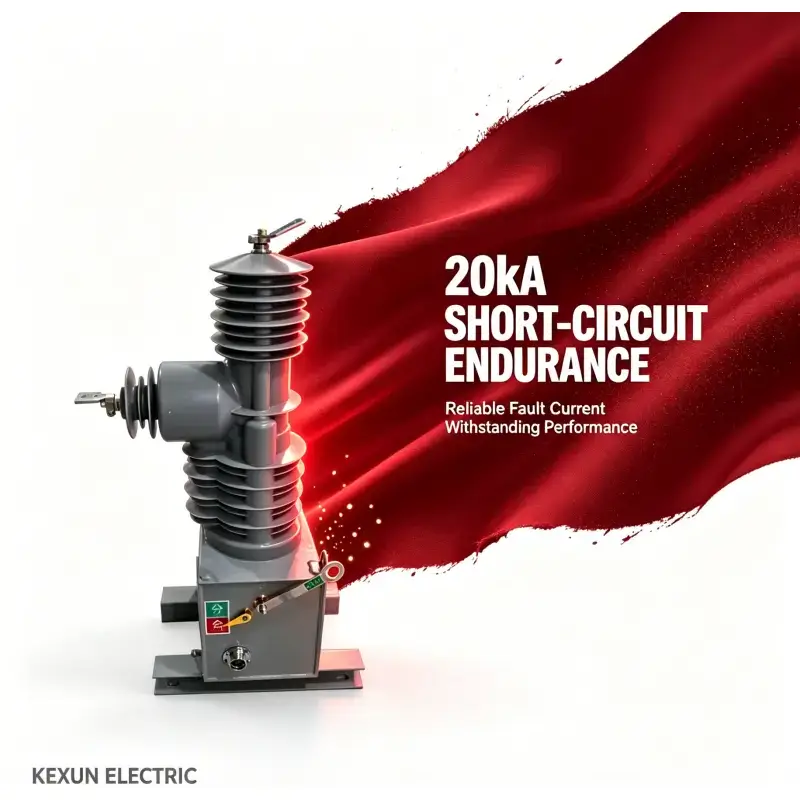

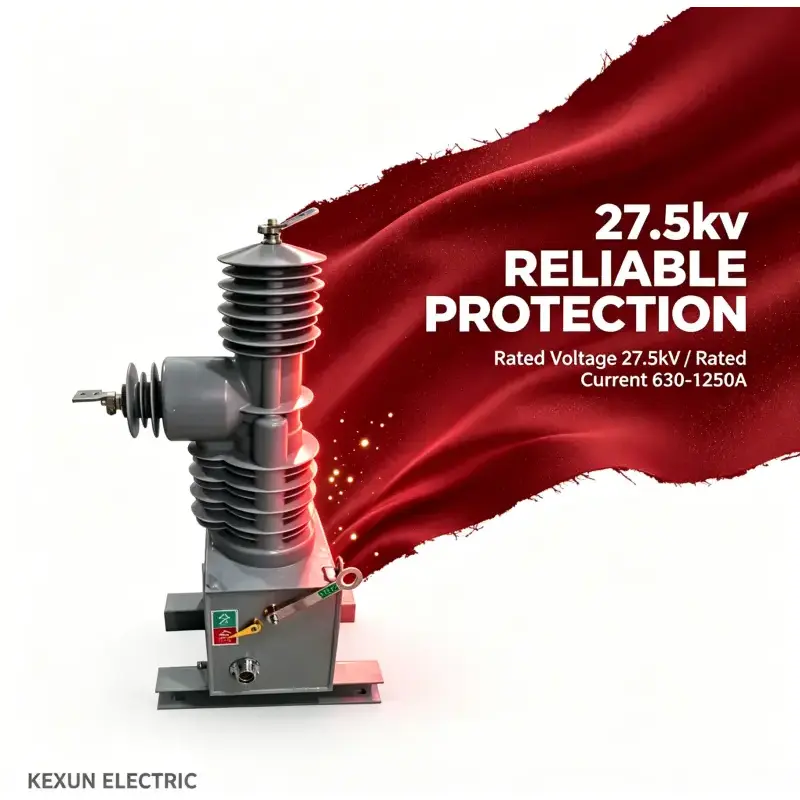

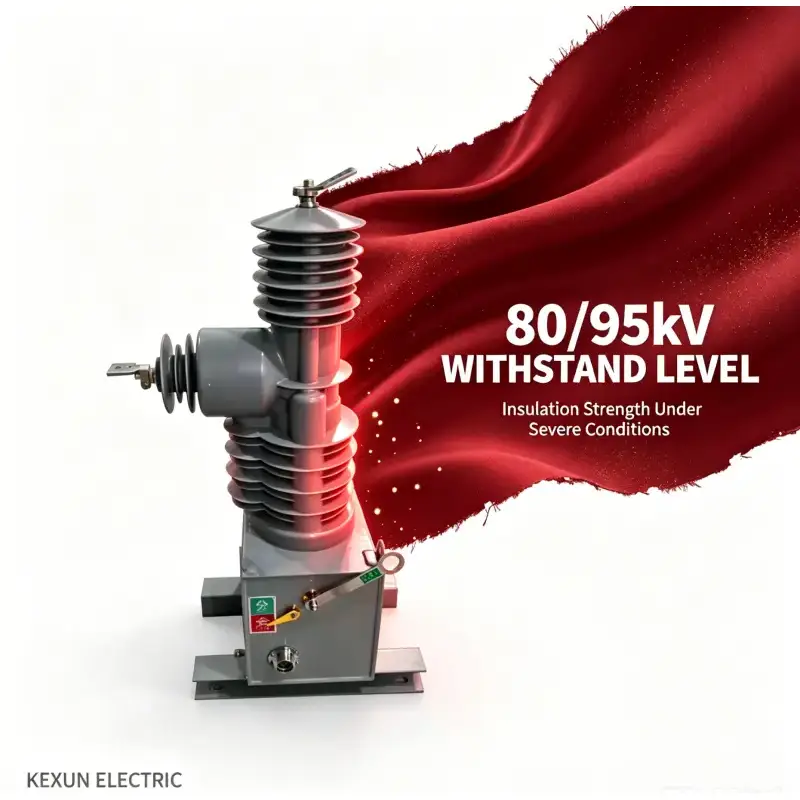

Външно високо напрежение Vcb

Характеристики на продукта

Изключително висока надеждност

Напълно без поддръжка през целия живот.

Висок механичен живот и електрически живот.

Малък размер, леко тегло и лесен монтаж

 Със стандартна релейна защита и функция за бързо автоматично повторно включване.

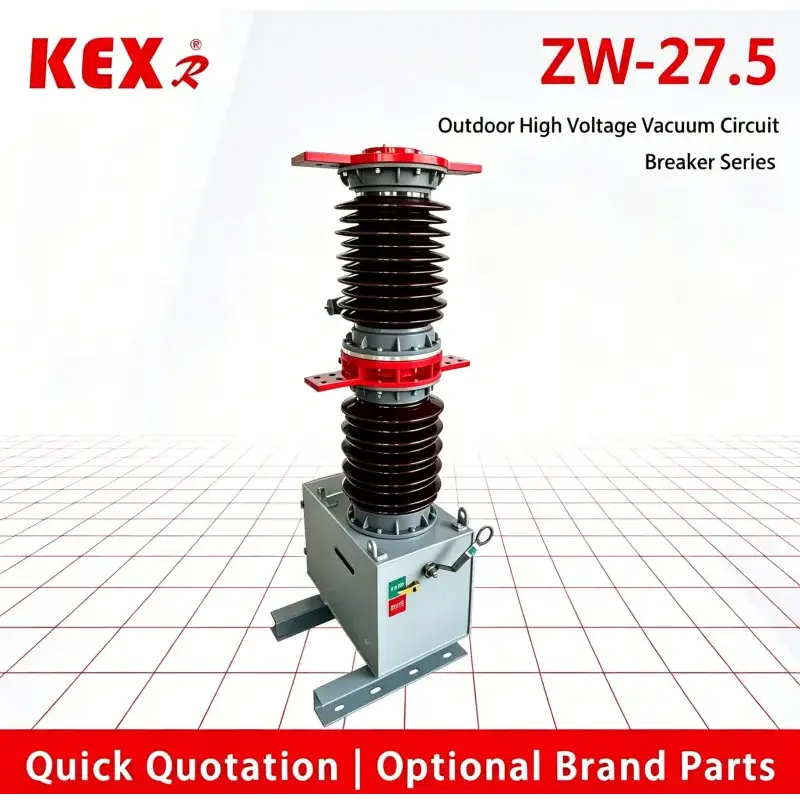

Използване на условия на  ZW7-27.5  тип Външно високо напрежение vcb

¨ Температура: -30℃～60℃；

¨ Надморска височина: по-малко от 2000 м

¨ Скорост на вятъра: ≤34m/s；

¨ Степен на замърсяване: Ⅳ级；

¨ Температура на съхранение: -40℃～85℃.

Основен технически параметър на vcb

Основен механичен параметър на прекъсвача

Устройство и принцип на работа на прекъсвача

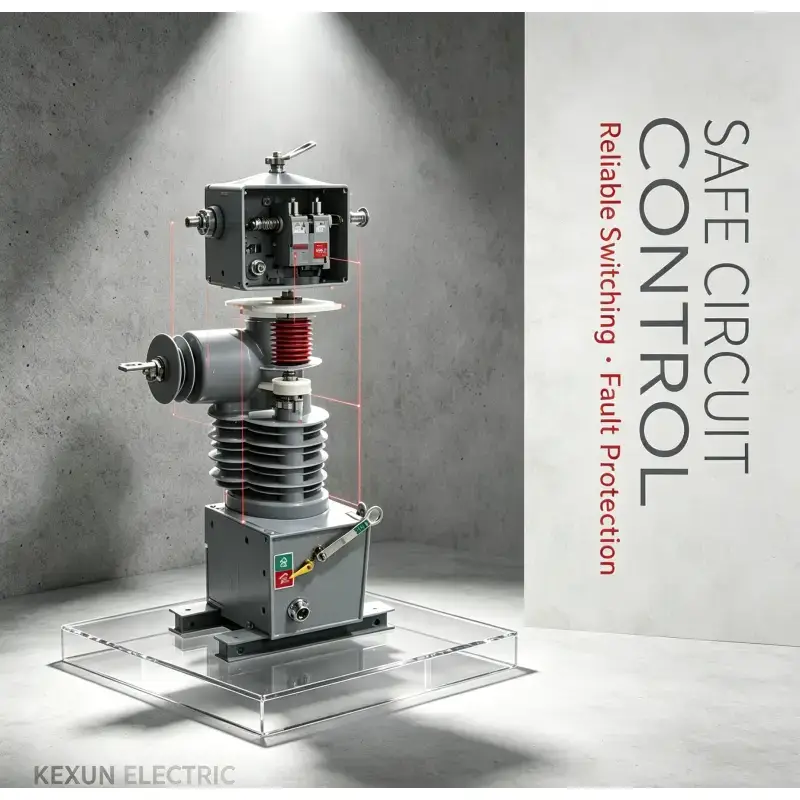

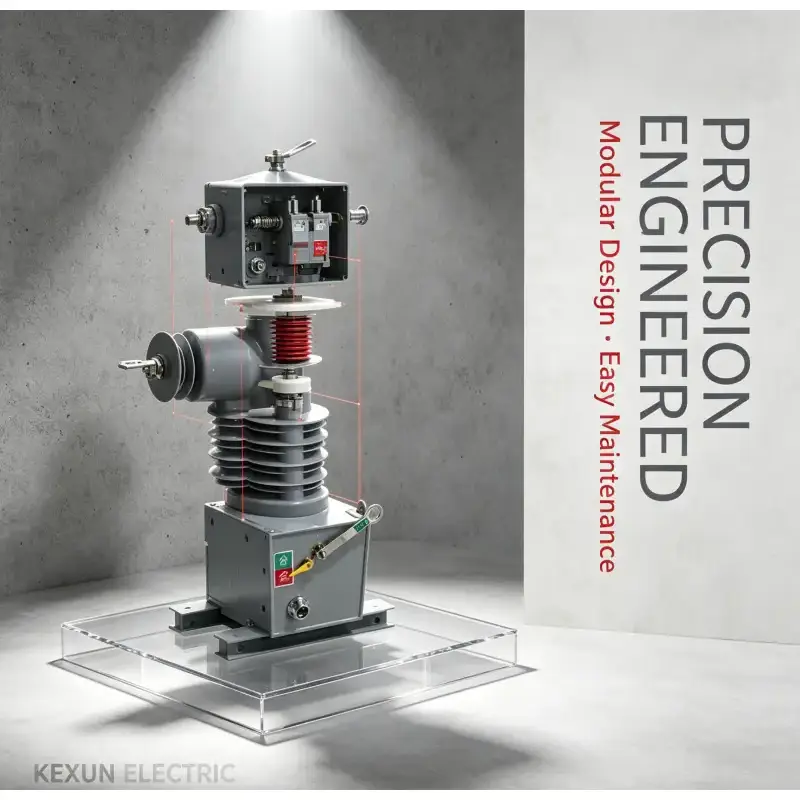

ZW7-27.5 Vcb за високо напрежение на открито се състои главно от интегриран запечатан стълб, токов трансформатор, пружинен задвижващ механизъм и кутия. Този тип прекъсвач е миниатюризиран. В същото време е оборудван с устройство за ръчно аварийно освобождаване на спирачката. Токовият трансформатор може да бъде избран според нуждите на потребителя.

Управлението на ZW7-27.5 Outdoor високо напрежение vcb е завършено от интелигентния блок за управление. Работата за включване и изключване на превключвателя може да се реализира локално и може да се управлява и дистанционно чрез комуникационния интерфейс. Друга информация за прекъсвача може също да бъде предадена към контролния център, а комуникационният канал може да бъде кабел, оптично влакно, GPRS/CDMA, GSM и др. Работата за включване и изключване на превключвателя може да се реализира локално и може да се управлява и дистанционно чрез комуникационния интерфейс. Друга информация за прекъсвача също може да бъде предадена към контролния център, а комуникационният канал може да бъде кабел, оптично влакно, GPRS/CDMA, GSM и др.

Интелигентният блок за управление е инсталиран в близост до прекъсвача и е свързан с прекъсвача чрез контролен кабел. Захранването на интелигентния блок за управление е разделено на основно захранване и резервно захранване. Основното захранване е AC или DC 220V, което се получава от линия за високо напрежение през PT. Резервното захранване се осигурява от батерията (монтирана в кутията на интелигентния блок за управление). При нормална работа основното захранване зарежда резервното захранване; Когато основното захранване се загуби, резервното захранване все още може да завърши управлението на прекъсвача и други операции в контролния блок. Резервното захранване (при пълно натоварване) може да поддържа работата на цялата машина не по-малко от 48 часа.

Работният механизъм на прекъсвача е снабден с ръкохватка за ръчно аварийно изключване за аварийно изключване при отказ на системата за управление или захранване.

2.1 Принцип на работа и процес на прекъсвача

2.1.1 Принцип на гасене на дъгата:

ZW37-27.5 Външен високоволтов vcb приема вакуумен прекъсвач, с вакуум като дъгогасителна и изолираща среда, която има изключително висока степен на вакуум. Когато подвижните и статични контакти се изключат с електричество под действието на работния механизъм, между контактите ще се генерира вакуумна дъга. В същото време, поради специалната структура на контактите, подходящо надлъжно магнитно поле също ще бъде генерирано в пролуката между контактите, което ще насърчи вакуумната дъга да остане дифузна и ще направи дъгата равномерно разпределена върху контактната повърхност да гори, така че да поддържа ниско напрежение на дъгата. Когато токът естествено премине нулата, остатъчните йони, електрони и метални пари могат да се комбинират или кондензират върху контактната повърхност и екрана в рамките на микросекунден порядък от време. Тъй като надлъжното магнитно поле се използва за управление на вакуумната дъга, вакуумният прекъсвач има силна и стабилна способност да прекъсва тока.

2.1.2 Съхранение:

Енергията на отваряне и затваряне на ZW7-27.5 Outdoor високо напрежение vcb се съхранява с висока производителност и се инсталира в кутията на интелигентния контролен блок. При отваряне и затваряне. Осигурено от основното захранване или резервното захранване на контролния блок, времето за зареждане не е повече от 10s, а грешката на напрежението на кондензатора е ≤1V.。

2.1.3 Затваряне: Натиснете бутона за включване на интелигентния контролен блок локално или активирайте бобината за включване на работния механизъм чрез операция за включване на дистанционното управление, така че желязното ядро ​​да задвижи подвижния контакт на прекъсвача, за да се включи с определената скорост. Когато се прецени, че прекъсвачът е в затворено положение, управляващият контур автоматично изключва захранването на затварящата намотка. По това време желязното ядро ​​се задържа от страната на затваряне поради действието на постоянния магнит. След като затварящата намотка е изключена, тя може не само да преодолее силата на реакция на контактната пружина на прекъсвача, но също така да има самозадържаща сила на затваряне, така че прекъсвачът да може надеждно да се поддържа в затворено положение.

2.1.4 Отваряне: Натиснете бутона за изключване на интелигентния блок за управление локално или активирайте намотката за изключване на работния механизъм чрез операция за изключване на дистанционното управление, така че да преодолеете самозадържащата сила на постоянния магнит от страната на затваряне и да накарате пружината за изключване да издърпа желязното ядро, за да задвижи подвижния контакт на прекъсвача за изключване при определената скорост. Когато се прецени, че прекъсвачът е в отворено положение, управляващият контур автоматично изключва захранването на отварящата бобина и в този момент желязното ядро ​​се задържа от страната на отваряне поради силата на издърпване на отварящата пружина, така че прекъсвачът надеждно се поддържа в отворено положение.

2.1.5 Операция за ръчно отваряне на аварийната спирачка:

Когато прекъсвачът е в затворено положение, задръжте натиснат бутона за ръчно изключване на прекъсвача с изолиращ работен прът и го дръпнете надолу и прекъсвачът може да се изключи при определена скорост, което може да гарантира, че прекъсвачът може надеждно да изключи номиналния ток на натоварване.
