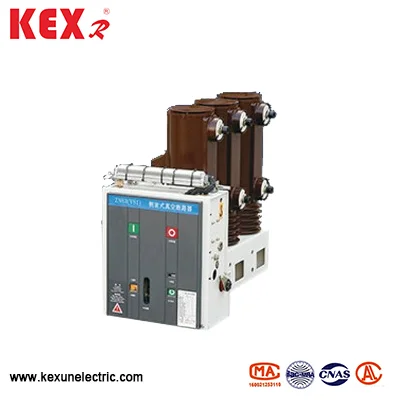

Странично монтиран на закрито прекъсвач за вакуумно напрежение

Страничният монтиран на закрито вакуумна верига за високо напрежение, произведен от китайски фабричен Kexun, се използва главно за защитни и контролни вериги. Той е подходящ за места с номинална напрежение от 12kV и честота 50Hz, където е необходимо често работно или прекъсване на тока. Може да се инсталира във фиксирано разпределително устройство или да се използва самостоятелно.
Модел: VS1
Марка: Kexr

Изпратете запитване

Описание на продукта

● Структурни характеристики на монтирания страничен прекъсвач на вакуумната верига на закрито с високо напрежение

▶ Механизъм за странична работа

▶ Епоксидна смола изолирана полюс

▶ Пролетна операционна система без пътуване

▶ Прекратяване на предния/задния кабел

● Странично монтирано на закрито вакуумно-прекъсвач на веригата на закрито, използвайки условия

▶ Температурен диапазон на температурата на околната среда: Температурният съраунд -монтиран на закрито прекъсвач на високо напрежение трябва да бъде -15 ~ 40 ℃

▶ Надморюта: Страничният монтаж на вакуумна верига на вътрешно напрежение трябва да бъде инсталиран по-малко от 1000 метра.

▶ Относителна влажност: Средната дневна е не повече от 95%, средната месечна е не повече от 90%, дневната средна стойност на налягането на наситено налягане не е повече от 2,2 × 10-3MPa, а средната за месеците е не повече от 1,8 × 10-3MPa.

▶ Интензивност на земетресението: по -малко от 8 градуса

▶ Места без пожар, експлозия, сериозно замърсяване, химическа корозия и силна вибрация.

● Технически параметри на монтирания на закрито вакуумна верига на вътрешно напрежение

Артикул			Единица	Данни
Номинално напрежение			Kv	12
Оценен ток			A	630 ~ 1250	1250	1250
Номинален ток за прекъсване на късо съединение			The	20	25	31.5
Номинален ток за затваряне на късо съединение			The	50	63	80
Оценен връх издържа на ток			The	50	63	80
4S късо съединение издържа на ток （пик）			The	20	25	31.5
Номинално ниво на изолация	Работеща издържа на напрежение		Kv	42 （48）
	Въздействие издържа на напрежение			75 （85）
Номинална експлоатационна последователност				Break-0.3S-CLOSE-180S-CLOSE
Механичен живот			Време	10000
Прекъсване на тока с късо съединение			Време	50
Оценено отварящо напрежение на работен механизъм （DC）			V	110,220
Контакт разстояние от терминала			мм	11 ± 1
Overtravel (Свържете се с пролетната дължина на компресията)			мм	35 ± 0,5
Трифазна раздяла и време за затваряне			MS	≤2
Свържете се с затварянето на времето за отскачане			MS	≤2
Средна скорост на отваряне			m/s	1.1 ± 0.2
Средна скорост на затваряне			m/s	0,6 ± 0,2
Време за отваряне		Максимално работно напрежение	s	≤0.05
		Мин работно напрежение		≤0.08
Време за затваряне			s	0.1
Допустима дебелина на натрупване на износване на динамични и статични контакти			мм	3

Горещи маркери: Странично монтиран на закрито прекъсвач за вакуумно напрежение
