Фотоволтаична кутия за възел

Photovoltaic Junction Box, произведена от Kexun in China Factory, е подходяща за фотоволтаична система за генериране на електроенергия, която предприема важната част за защита на захранването на инвертора на тандем и системата на електроенергийната мрежа. Той приема вторична защита от мълния, а нивото на защита е IP65, което се използва за монтаж на открито, за да отговори на изискванията на водоустойчива, прахоустойчива, ултравиолетова защита и корозия на соления спрей.
Модел: KXHLX
Марка: Kexr

Изпратете запитване

Описание на продукта

● Функции за фотоволтаична кутия KXHLX Тип

Вътрешната структура на фотоволтаичната кутията на кръстовището е проста и ясна, а окабеляването е спретнато и разумно. Висока надеждност и проста поддръжка. Инсталацията, монтирана на стена на открито, може да се адаптира към различни тежки среди. Освен стандартни материали и размери, той може да бъде персонализиран според изискванията на потребителя.

● Технически параметри на фотоволтаичната кутия на KXHLX тип KXHLX

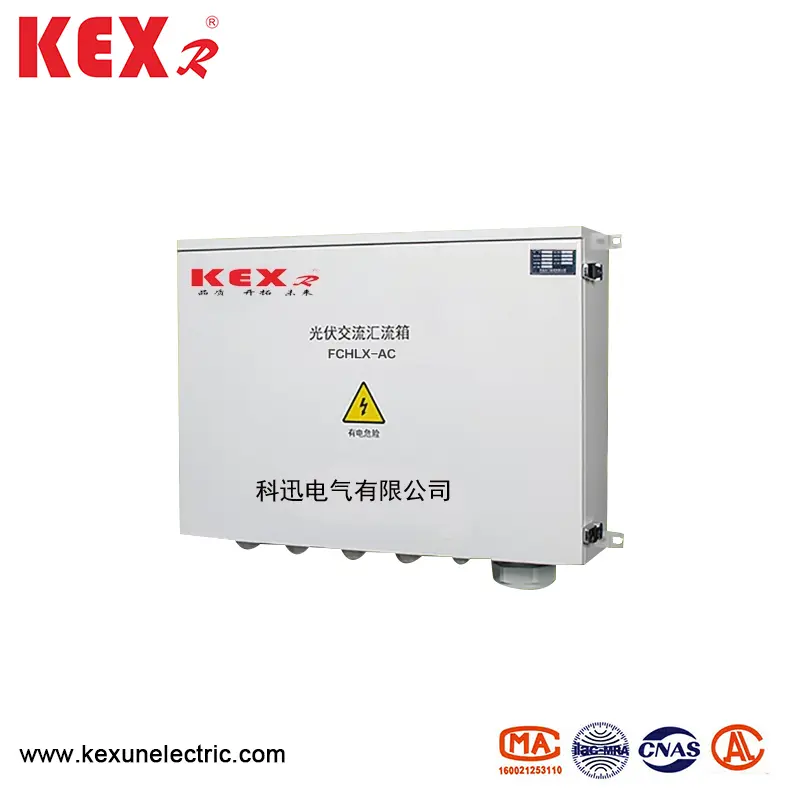

Photovoltaic кутия за възел тип променлив ток

Артикул	KXHLX-AC4	KXHLX-AC4	KXHLX-AC8
Входни линии	1 ~ 4	5 ~ 6	7 ~ 8
Максимално входно напрежение	690V
Линии входният ток	0 ~ 100a
Максимален изходен ток	250a	400a	630a
Номинално напрежение	480vac
Ниво на защита на напрежението	480vac
Номинална способност за поток (8/20 μs)	20KA (съвпадение според изискванията на клиента)
Капацитет на максимален поток (8/20 μs)	40ka (съвпадение според изискванията на клиента)
Време за реакция	＜ 25ms
Температура и влажност	Работна температура: -40 ~ 85 ℃ ， 95% ， Няма кондензация и корозивен газ
Надморска височина	По -малко от 4000 м
Материал на шкафа	Гореща поцинкована стоманена плоча/неръждаема стомана/студена валцована стоманена плоча/инженерна пластмаса
IP степен на кабинет	IP65
Кабелна връзка IP степен	IP66
Размери на връзката на кабела: WHd	800600200 мм	800800200 мм	8001000200 mm

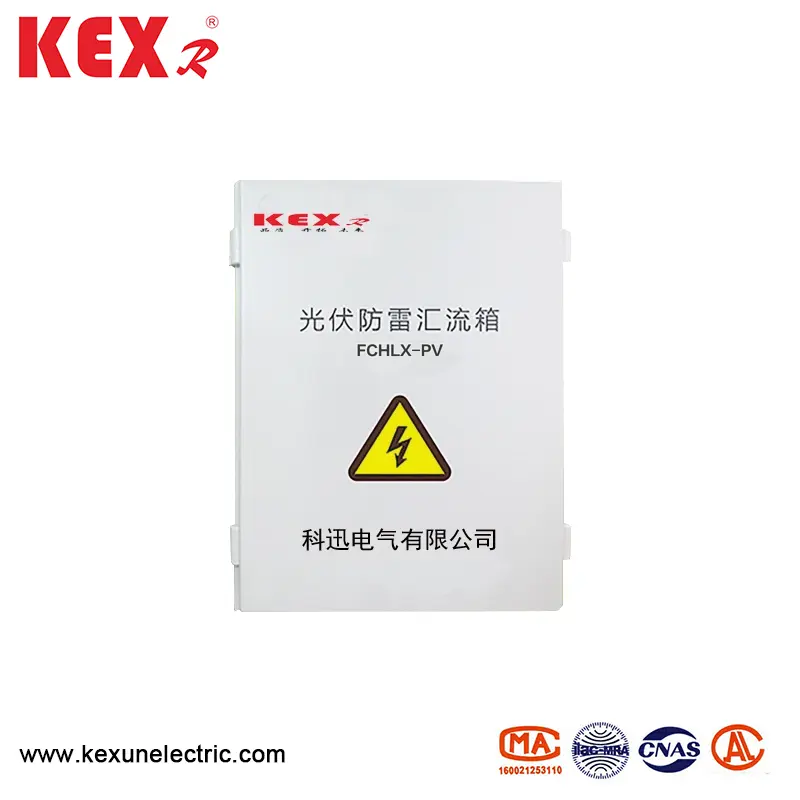

Photovoltaic кутията на DC тип DC

Артикул		Buchhlx-Pv6 / 2	Buchhlx-Pv6 / 3	Buchhlx-Pv6 / 4
Електрически параметър	Max System DC напрежение	1000	1000	1000
	Максимум всеки ред вход ток	20а	20а	20а
	Максимални входни линии	6	6	8
	Максимален ток на превключвател на изхода	32A/40A	20A/32A	20A/32A
	Инвертор MPPT количество	2	3	2
	Изходни линии	2	3	2
Защита на мълния	Тип тест	Вторична защита	Вторична защита	Вторична защита
	Номинален ток на изпускане	20ka	20ka	20ka
	Максимален ток на изпускане	40ka	40ka	40ka
	Ниво на защита на напрежението	3.8kv	3.8kv	3.8kv
	Максимално непрекъснато работещо напрежение	1050V	1050V	1050V
	Полюси	3p	3p	3p
	Структурни знаци	Модул за приставка
Характеристики на защитата на мълния	IP степен	IP65
	Изходен превключвател	DC прекъсвач на веригата/DC Rotary Disconnector
	SMC4 Водоустойчив конектор	стандартна конфигурация
	PV DC предпазител	стандартна конфигурация
	PV DC устройство за защита от пренапрежение	стандартна конфигурация
	Модул за мониторинг	N
	Антирефлеционен диод	N
	Материал за кутия	PVC
	Метод за инсталиране	Тип висящ стена
	Работна температура	-25 ~ 55 ℃
	Надморска височина	2000м
	Разрешена влажност	0 ~ 95 ％， Некондензация
	Ширина височина дълбочина (mm)	400300160	500400190	500400190
