Три полюса Vcb

ZW7-40.5 тип Триполюсен vcb Характеристики на продукта

Изключително висока надеждност

Напълно без поддръжка през целия живот.

Има висок механичен и електрически живот.

Цялата машина е малка по размер, лека и лесна за инсталиране.

1.1 Използване на условия на ZW7-40.5 тип Триполюсен vcb

¨ Околна температура: -30℃～60℃；

¨ Надморска височина: по-малко от 3000m；

¨ Скорост на вятъра: ≤34m/s；

¨ Вибрациите или движението на земята извън разпределителната уредба и контролното оборудване могат да бъдат игнорирани.；

¨ Степен на замърсяване: Ⅳ；

¨ Температура на съхранение: -40℃～85℃.

1.2 Технически параметър на ZW7-40.5 тип три полюса vcb

Основен технически параметър на прекъсвача

Основен механичен параметър на прекъсвача

Устройство и принцип на работа на прекъсвача

ZW7-40.5 Триполюсен vcb се състои главно от интегриран магнитен полюс, токов трансформатор, оперативен механизъм и кутия. Този тип прекъсвач е миниатюризиран и корпусът му е изработен от висококачествена кутия от неръждаема стомана. Токовият трансформатор може да бъде избран според нуждите на потребителя.

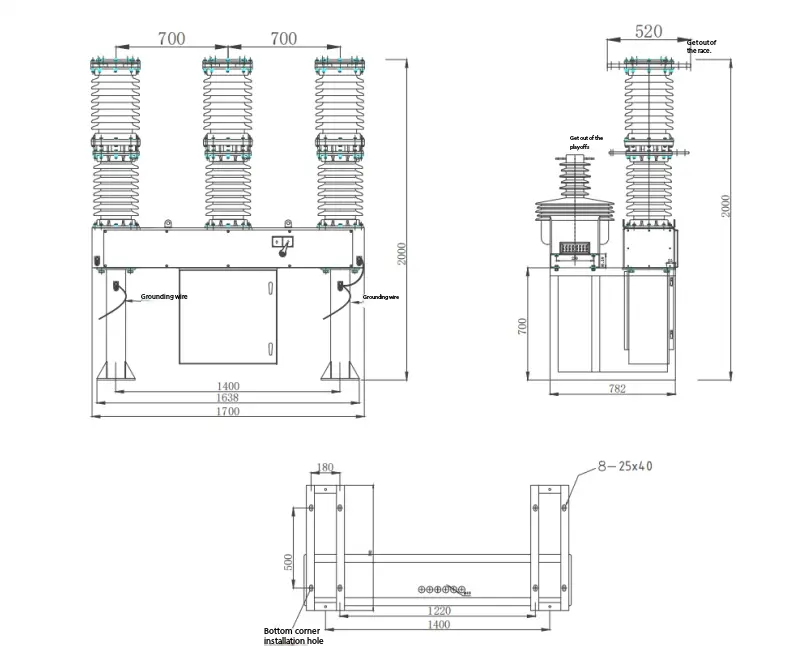

ZW7-40.5/контурен чертеж на прекъсвач

ZW7-40.5 Триполюсен vcb и неговата интелигентна комбинация за управление. Работата за включване и изключване на превключвателя може да се реализира локално и може да се управлява и дистанционно чрез комуникационния интерфейс. Друга информация за прекъсвача също може да бъде предадена към контролния център, а комуникационният канал може да бъде кабел, оптично влакно, GPRS/CDMA, GSM и др.

Принцип на работа на прекъсвача

3.1 Принцип на гасене на дъгата:

ZW7-40.5 Триполюсен vcb използва вакуумен прекъсвач, а вакуумът се използва като дъгогасителна и изолираща среда, която има изключително висока степен на вакуум. Когато подвижните и статични контакти се изключат с електричество под действието на работния механизъм, между контактите ще се генерира вакуумна дъга. В същото време, поради специалната структура на контактите, подходящо надлъжно магнитно поле също ще бъде генерирано в пролуката между контактите, което ще насърчи вакуумната дъга да остане дифузна и ще направи дъгата равномерно разпределена върху контактната повърхност да гори, така че да поддържа ниско напрежение на дъгата. Когато токът естествено премине нулата, остатъчните йони, електрони и метални пари могат да се комбинират или кондензират върху контактната повърхност и екрана в рамките на микросекунден порядък от време. Тъй като надлъжното магнитно поле се използва за управление на вакуумната дъга, вакуумният прекъсвач има силна и стабилна способност да прекъсва тока.

3.2 Съхранение на електрическа енергия: Моторът въздейства на изходния въртящ момент върху зъбното колело на механизма и го предава на голямото зъбно колело на шпиндела, като по този начин задвижва манивелата да се върти и кара затварящата пружина да съхранява енергия. Когато винтът на манивелата натисне превключвателя за движение, захранването на двигателя се прекъсва и съхраняването на енергия от пружината е завършено.

3.3 Ръчно съхранение на енергия: Изходящият вал на този въртящ се механизъм предава въртящия момент към голямата предавка, която е напълно зацепена с малката предавка през зъбното колело на изходящия вал, като по този начин задвижва коляновото рамо да се върти, така че затварящата пружина да може да съхранява енергия.

3.4O  работа на затварящия електромагнит: след като механизмът получи сигнала за затваряне, движещата се желязна сърцевина на затварящия електромагнит се движи нагоре, натискайки лоста за затваряне, за да се премести нагоре, така че затварящият полувал се върти обратно на часовниковата стрелка. Освободете ограничителя на затварящото резе. В същото време затварящият лост се върти обратно на часовниковата стрелка под натиска на ролката, освобождавайки поддръжката за съхранение на енергия. Гърбицата на главния вал генерира ударна сила поради силата на свиване на затварящата пружина и удря кобилицата на ръчния вал за съхранение на енергия (т.е. изходящия вал), която се предава на превключвателя през свързващия прът, като по този начин завършва операцията по затваряне.

3.5 Ръчна работа: Когато превключвателната вилка, монтирана на затварящия полувал, се върти обратно на часовниковата стрелка, тя задвижва затварящия полувал да се върти обратно на часовниковата стрелка. Така че да се получи същият ефект като операцията по затваряне на електромагнита.

3.6 Операция на повторно затваряне: след като механизмът освободи енергията на пружината за съхранение на енергия, той завършва операцията на затваряне. В затворено състояние механизмът отново изпълнява операцията за съхранение на енергия. След като операцията по съхранение на енергия приключи, механизмът е в затворено състояние на съхранение на енергия и след като бъде получен правилният сигнал, механизмът може да реализира автоматична операция на повторно затваряне.。

3.7 Работа на електромагнита за освобождаване на спирачката: след като механизмът получи сигнала за освобождаване на спирачката, движещата се сърцевина на електромагнита за освобождаване на спирачката се движи нагоре, натискайки лоста за освобождаване на спирачката, за да се премести нагоре, така че оста за освобождаване на спирачката да се върти обратно на часовниковата стрелка. Освободете ограничителя на ключалката за освобождаване на спирачката. В същото време ключалката за освобождаване на спирачката се върти обратно на часовниковата стрелка под натиска на ролката, а кобилицата се върти обратно на часовниковата стрелка поради натиска на някои спирачни пружини в превключвателя, като по този начин завършва операцията по освобождаване на спирачката.

3.8 Ръчна работа: Когато вилицата, монтирана на спирачния полувал, се върти обратно на часовниковата стрелка, тя задвижва спирачния полувал да се върти обратно на часовниковата стрелка, като по този начин произвежда същия ефект като работата на спирачния електромагнит. 3.8 Ръчна работа: Когато вилицата, монтирана на спирачния полувал, се върти обратно на часовниковата стрелка, тя задвижва спирачния полувал да се върти обратно на часовниковата стрелка, като по този начин произвеждайки същия ефект като работата на спирачния електромагнит.

3.9 Операция на прекъсване при пренапрежение: когато намотката при пренапрежение на тока преминава през определения ток на изключване, електромагнитът действа и тласкащият прът натиска лоста за изключване. Накарайте полуоска да се върти обратно на часовниковата стрелка, освободете ограничителя на спирачния ключ, като по този начин постигнете същия ефект като работата на спирачния електромагнит и завършете операцията по изключване на прекъсвача при свръхток.

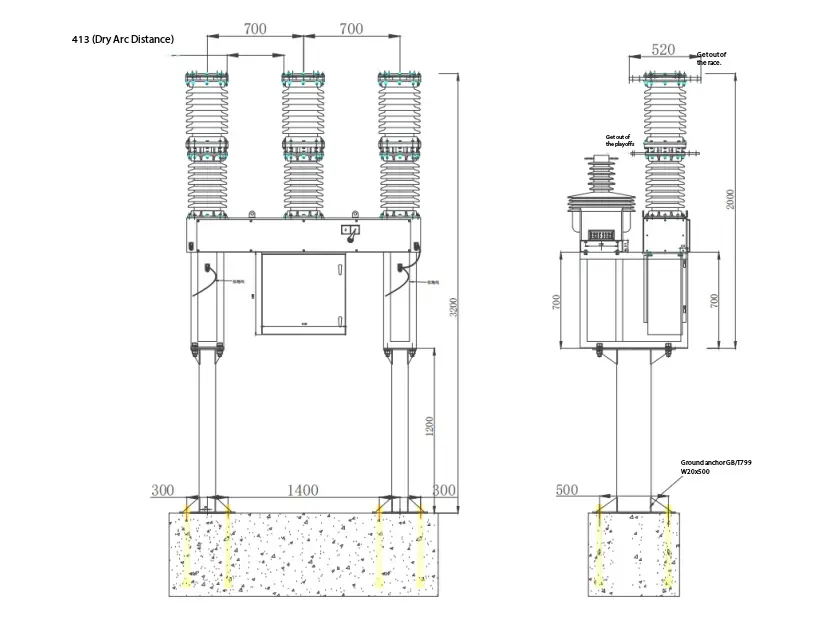

Схема за инсталиране на триполюсен vcb
