Кутия за разделяне на кабели 24kV

●Основни характеристики на 24kV кабелна разделителна кутия

▶Степен на напрежение: Номиналното напрежение на кабелната разделителна кутия от 24 kV е 24 kV (съответстващо на стандарта IEC 62271-200 или GB/T 11022).

▶Напълно изолирано уплътнение: частите под напрежение са изолирани с твърда изолация или газ SF6, без открит проводник, прахоустойчиви и водоустойчиви (IP65/IP67).

▶Технология за включване в европейски стил: екранирани кабелни съединители тип T или коляно са стандартни и се поддържа включване на живо (необходими са специални инструменти).

▶Модулно разширение: стандартните модули (като 1 вход, 4 изхода, 2 входа и 6 изхода) могат да се комбинират гъвкаво, за да поддържат по-късно разширяване на капацитета.

● 24kV кабелна разделителна кутия типична конструкция

▶Кутията е изработена от неръждаема стомана /SMC, която е устойчива на корозия и е предназначена за работа на открито (-40℃~+70℃).

▶Изолираната шина е направена от мед или алуминий, обвита със силиконова гума /EPDM изолационен слой и нивото на изолация е ≥50kV (издържано напрежение на мощностната честота).

▶Кабелен конектор

24 kV екраниран щепсел конектор (като тип RIP и EPDM изолация) с тестова точка (по избор).

▶Защитното устройство може да бъде оборудвано с индикатор за повреда при късо съединение, дисплей на живо и мълниеотвод.

Клема за заземяване на кутията на заземителната система+заземяване на кабелния екран, съпротивление на заземяване ≤4Ω.

●Типични сценарии на приложение на 24kV кабелна разделителна кутия Типична структурна

▶Нова електроцентрала: офшорна вятърна енергия 24kV колекторна линия.

▶Индустриален парк: Кабелно разклонение на високоволтов двигател или трансформатор.

▶Мина/нефтено поле: взривозащитена разклонителна кутия 24kV (Ex d IIC T4).

▶Градска високоволтова разпределителна мрежа: алтернативна схема за мрежов шкаф с кабелен пръстен (спестяване на място)

● Условия за използване на 24KV кабелна разделителна кутия от европейски тип

Околна температура на 10KV кабелна разпределителна кутия от европейски тип: -30~40 ℃

Скорост на вятъра: еквивалентна на 34m/sl и не повече от 700Pal

Влажност: средната дневна относителна влажност е не повече от 95%

Средната месечна относителна влажност е не повече от 95%

 Устойчив на удар: хоризонталното ускорение е не повече от 0,4 m/s², а вертикалното ускорение е не повече от 0,15 m/s²

Наклон на място за инсталиране на кабелна разпределителна кутия от европейски тип: По-малко от 3

Инсталационна среда: Околният въздух не трябва да бъде очевидно замърсен от корозивни, горими газове, водни пари и т.н., а мястото на монтаж не трябва да бъде силно вибрирано.

● Технически параметър на 24KV кабелна разделителна кутия от европейски тип

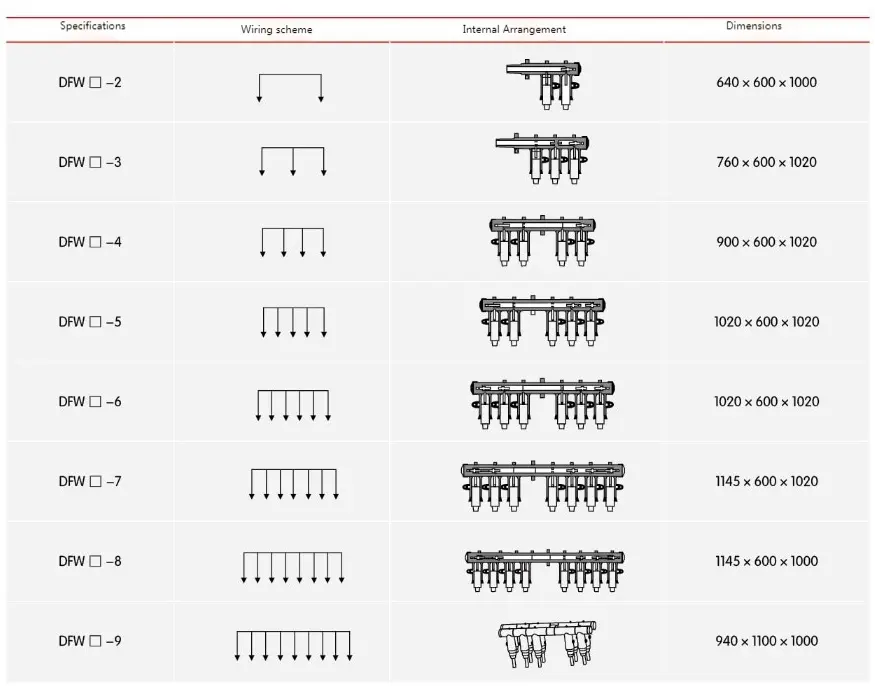

● 24KV кабелна разделителна кутия от европейски тип Описание на номера на поръчката

ЧЗВ

Въпрос: MOQ на 24KV разклонителна кутия

О: Можем дори да продадем 1 комплект.

Въпрос: Гаранцията за този вид продукт?

A: 12~24 месеца
