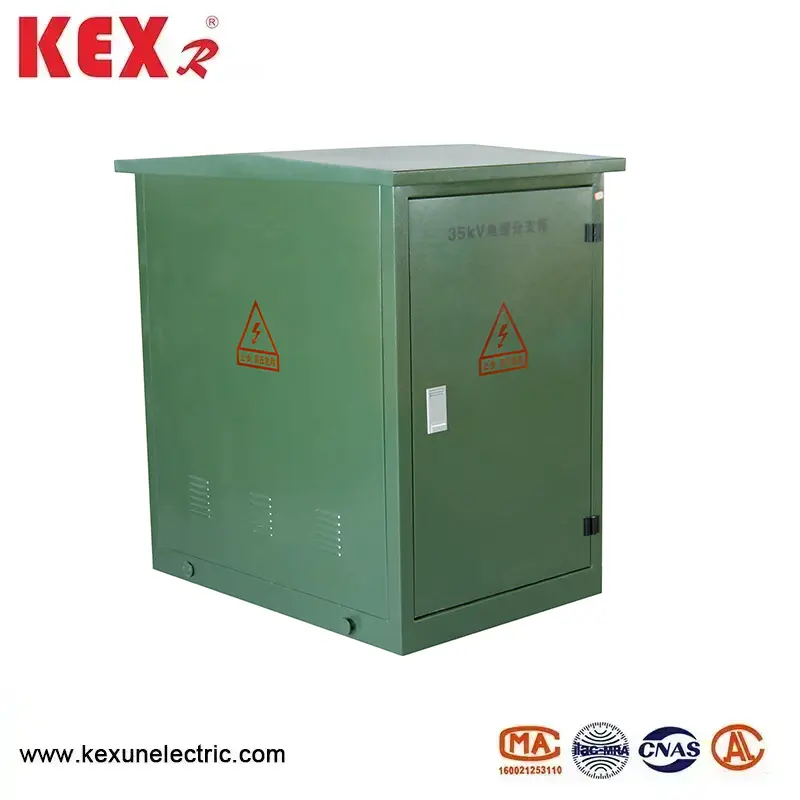

35kV кабелна съединителна кутия

○Основна характеристика на 35kV кабелна съединителна кутия

▶Номинално напрежение: 35kV (в съответствие със стандартите IEC 62271-200 и GB/T 11022).

▶Пълна изолация и пълно уплътнение: използва се твърда изолация (като епоксидна смола и силиконова гума) или изолация от газ SF6 и няма голи проводници със степен на защита IP65/IP67.

▶Европейска plug-in технология: стандартни екранирани щепселни кабелни съединители (поддържат работа на живо (изискват се специални инструменти).

▶Модулен дизайн: входящите и изходящите линии могат да бъдат гъвкаво разширявани (като 1 вход, 3 изхода, 2 входа и 4 изхода).

▶Интелигентен избор: могат да бъдат интегрирани индикатор за повреда, температурен сензор, DTU (разпределителен терминал).

○Типичен структурен състав на 35kV кабелна съединителна кутия

▶ Кутия

Композитният материал от неръждаема стомана/SMC е устойчив на корозия и е подходящ за употреба на открито (-40℃~+70℃).

▶Изолиран автобус

Меден или алуминиев проводник, изолация от силиконов каучук /EPDM, издържано напрежение на мощностна честота ≥70kV, импулс на мълния 170kV.

▶Кабелен конектор

35kV екранирани щепселни съединители (като T-тип и лакътен тип) с тестови точки (по избор).

▶ Защитно устройство

Могат да бъдат избрани мълниеотвод, индикатор за повреда при късо съединение и дисплей на живо.

▶Система за заземяване

Кутията и екраниращият слой на кабела са надеждно заземени (съпротивление на заземяване ≤4Ω).

○ 35kV кабелна съединителна кутия монтаж и експлоатация и поддръжка

 ◆Изисквания за инсталиране

Оголване и рязане на кабели: отговаряйте точно на спецификациите на фугата (грешка 1 mm), за да избегнете повреда на изолационния слой.

▶Монтаж на конектора: Почистете контактната повърхност и нанесете силиконова грес, за да предотвратите окисляване. Затегнете с динамометричен ключ (например, Т-образното съединение се нуждае от 35 ~ 40Nm).

▶Заземяване: Кутията и екранировката на кабела трябва да бъдат надеждно заземени (съпротивление на заземяване ≤4Ω).

◆ Безопасна работа

▶Проверете електричеството след прекъсване на захранването и носете изолиращи ръкавици и очила, когато работите.

▶Уверете се, че превключвателят за заземяване е затворен (ако има такъв), преди да включите и извадите щепсела.

◆ Предложение за поддръжка

▶Годишна проверка: инфрачервено измерване на температурата (с фокус върху наблюдението на повишаването на температурата на ставите).

▶Проверка на уплътнението: сменяйте уплътнителния пръстен веднъж на всеки пет години (устойчив на влага и прах).

▶Тест на изолацията: провеждайте тест за издържано напрежение на всеки 3 години.

● Технически параметър на 35KV кабелна разклонителна кутия от европейски тип

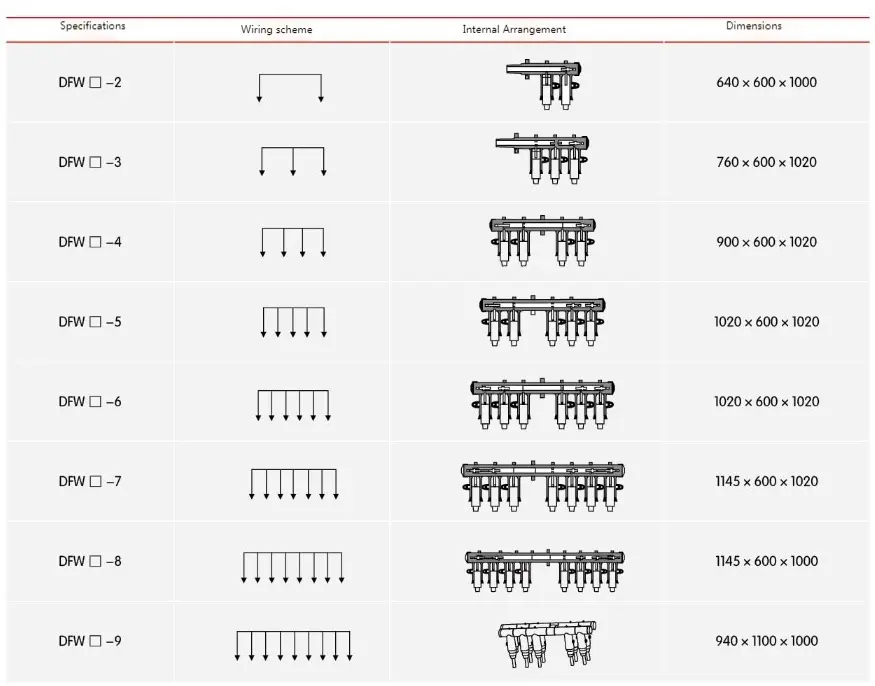

● 35KV кабелна съединителна кутия от европейски тип  Описание на номера на поръчката

Защо да изберете Kexun?

Стабилна производителност на продуктите, процентът на дефектите е по-малък от 2%;

Фабрична директна продажба, висока рентабилност

ЧЗВ

 Q: MOQ на този вид продукт

О: Можем дори да продадем 1 комплект кабелна кутия

Въпрос: Заповед

A: 12~24 месеца

Въпрос: Вашата компания предлага ли OEM услуга?

О: Абсолютно да!  Ние предлагаме OEM и ODM услуга
