Конектор на кабела

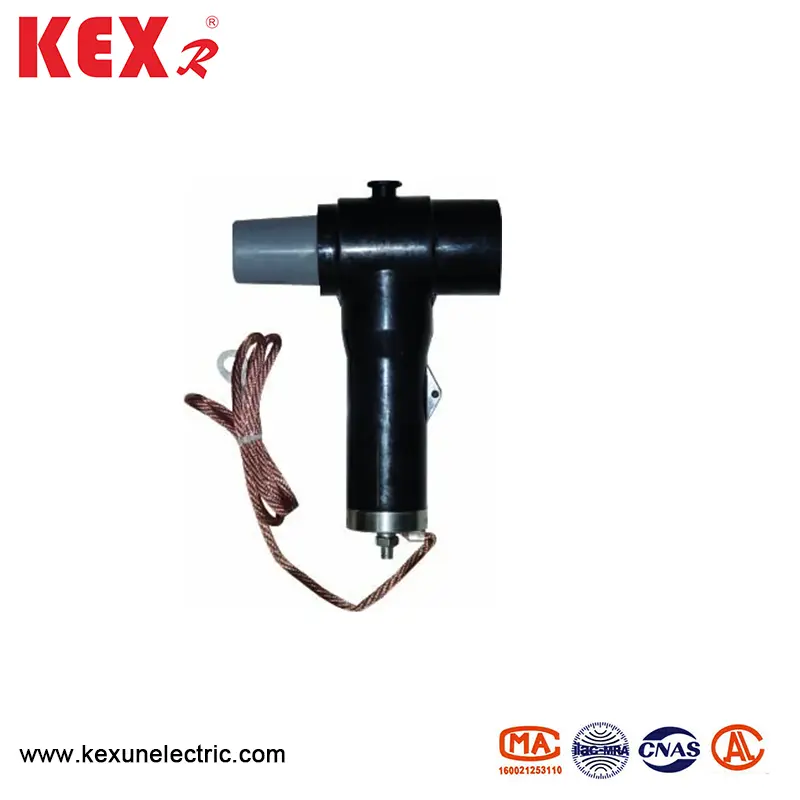

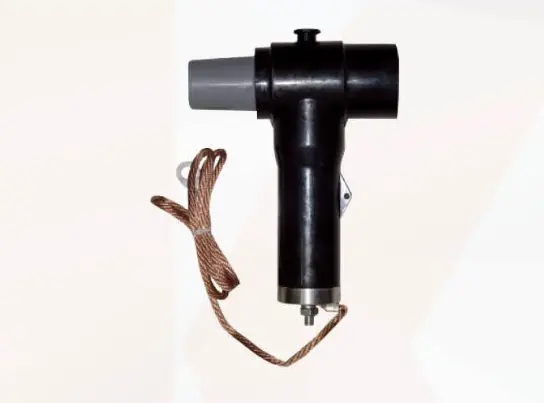

● Снимка на продукта

◆ Преглед на продукта

Като общ кабелен конектор, задният алест е директно инсталиран на 10KV троен предния/заден конектор, за да осигури защита на пренапрежение на електрическото оборудване. Задният мълния е напълно изолиран и запечатан.

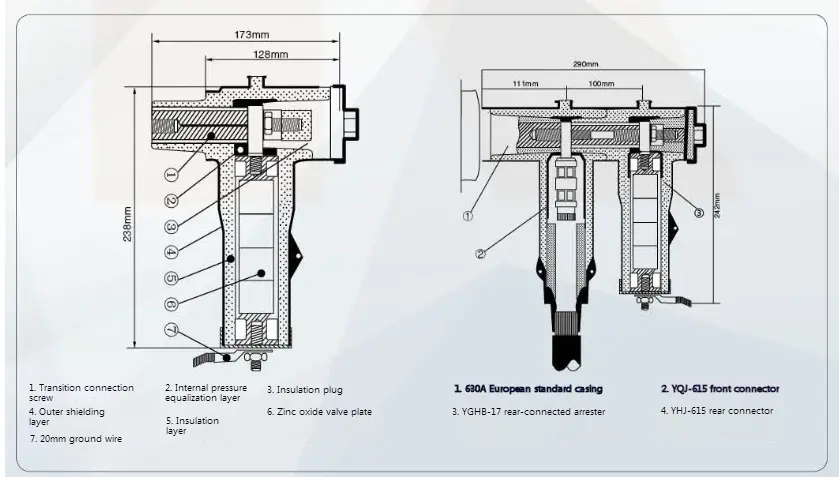

◆ Размерна рисунка на очертанията

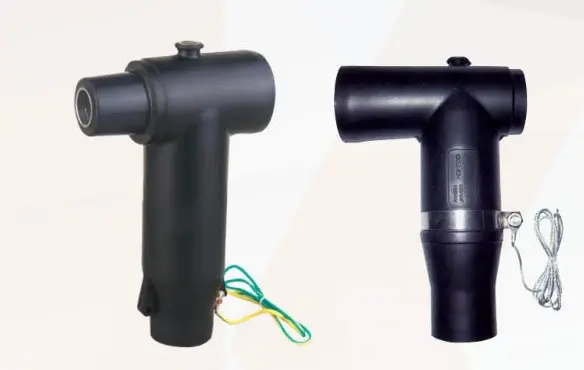

● Снимка на продукта

◆ Преглед на продукта

Конекторът за докосване на 15kV Cable е проектиран според стандарта EN50181-1997, с изискан външен вид и може да се прилага към 10kV ревикен мрежов шкаф, основна мрежова система от клон на кабела или пръстенова мрежова система на трансформатор на кутии като входящи и изходящи кабели. Чрез свързване на YHJ-615 докосващ се заден конектор или BL-17 Arrester може да се реализира многоканална разширение или защита от пренапрежение. Номиналният ток на 15kV трогателен кабелен конектор е 630A. Подходящ е за захранващи кабели XLPE с напречно сечение от 35-400 мм².

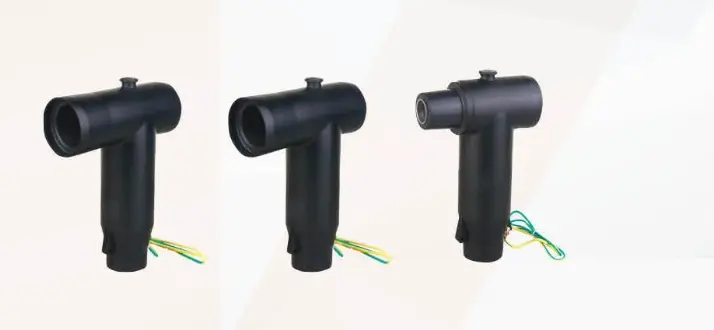

● Снимка на продукта

◆ Преглед на продукта

Докосваващият се 24KV кабелен конектор е проектиран според стандарта EN50181-1997, с изискан вид и може да се приложи към 24KV ревирния мрежов шкаф, основната мрежова система от клон на кабела или системата на звънещата мрежа на трансформатора на кутията като достъп. Свързване на проводник и кабел. Чрез свързване на YHJ-625 докосващ се заден конектор или BL-30 Arrester може да се реализира многоканална разширение или защита от пренапрежение. Номиналният ток на докосващия се конектор е 630A, който е подходящ за XLPE захранващ кабел с 35 ~ 400 мм² напречно сечение.

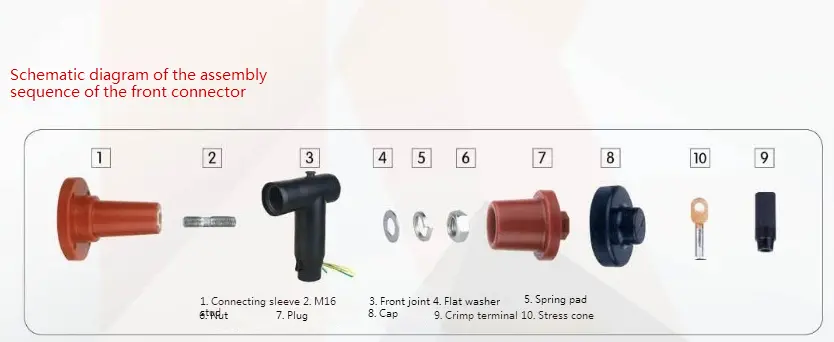

◆ Схематична схема на последователността на сглобяването на предната става

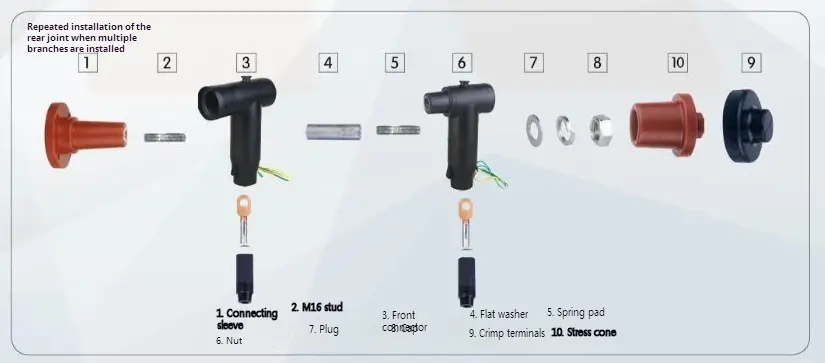

◆ Схематична схема на сглобяване на последователност на предната и задната става
