LV Switchgear

● Редовно използване на условия

◆ Надморската височина на GCK LV Switchgear по -малко от 2000M

◆ Температурата на околния въздух не е по-висока от +40 ℃, а средната температура в рамките на 24 часа е не по-висока от +35 ℃, а температурата на околния въздух не е по-ниска от 50 ℃

◆ Атмосферни условия: Въздухът е чист, а относителната влажност е не повече от 50%, когато температурата е +40 ℃, а по -високата относителна влажност се допуска, когато температурата е ниска, например, 90%, когато температурата е +20 ℃

◆ GCK LV превключвателя трябва да бъде инсталиран на места, без огън, суха експлозия, сериозно замърсяване, химическа корозия и насилствена вибрация

◆ Наклонът с вертикалната равнина не трябва да надвишава 5; Този продукт е подходящ за транспортиране и съхранение при следните температури: -25 ℃ ~+55 ℃ и няма да надвишава+70 ℃ за кратко време (не повече от 24 часа); Ако горните условия за употреба не могат да бъдат изпълнени, потребителят ще го повдигне с производителя, когато го поръчва и уреди чрез консултация.

● Основни технически параметри на GCK LV Switchgear

● Архитектурна характеристика

Единицата на чекмеджето и вратата са механично блокирани от работния механизъм на основния превключвател. Когато основният превключвател е в положение на затваряне, вратата не може да се отвори и механизмът на работа може да бъде заключен в положението за затваряне или отваряне с допълнителен катинар. Отделенията на функционалните единици са разделени от метални плочи, а чекмеджетата имат добра взаимозаменяемост и имат работно положение, позиция на изпитване и позиция на разделяне. Когато чекмеджето бъде изтласкано в определена позиция, чекмеджето ще бъде автоматично позиционирано. По това време чекмеджето от лявата страна на чекмеджето може да бъде изтеглено, за да освободи позиционирането и да влезе в следващата позиция. Когато чекмеджето се извади от шкафа, то също има функцията да предотврати падането.

▶ Кабинетът с фиксирани схеми като компенсация на капацитета и измерване има същия външен вид и същата хоризонтална позиция на шината като шкафа за чекмеджета. Като по този начин се гарантира, че шкафът от типа на чекмеджето и неподвижният шкаф могат да се използват един до друг.

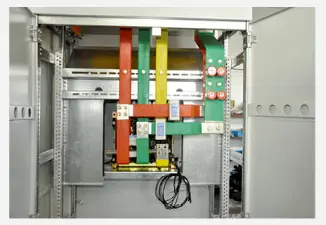

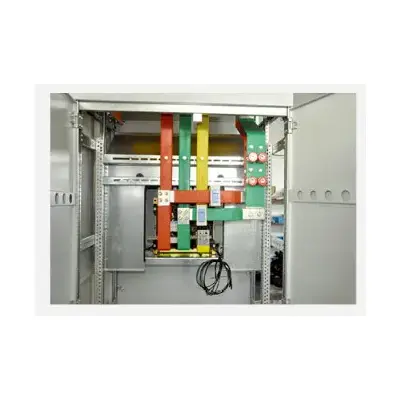

▶ Система на шината: Автобусът на шкафа приема трифазна петжилна система, единична шина се използва, когато номиналният ток на хоризонталната шина е под 1250A, а двойната шина се използва, когато номиналният ток на хоризонталната шина е над 1250A. Хоризонталната шина между шкафовете се припокрива чрез свързващи блокове, а вертикалната шина е затворена от пластмасова обвивка на поликарбонат. Вътрешната преграда се използва за ограничаване на дифузията на дъгата. Неутралната шина е поставена в предната част на горната част на шкафа, а защитната шина (PE) е поставена в долната част на шкафа и е свързана с преградата на шкафа.

▶ При условие да не се намали нивото на защита на черупката, долната и горната част на шкафа за превключване са снабдени с прозорци с естествена вентилация.

▶ Степента на защита на черупката на шкафа е IP40.

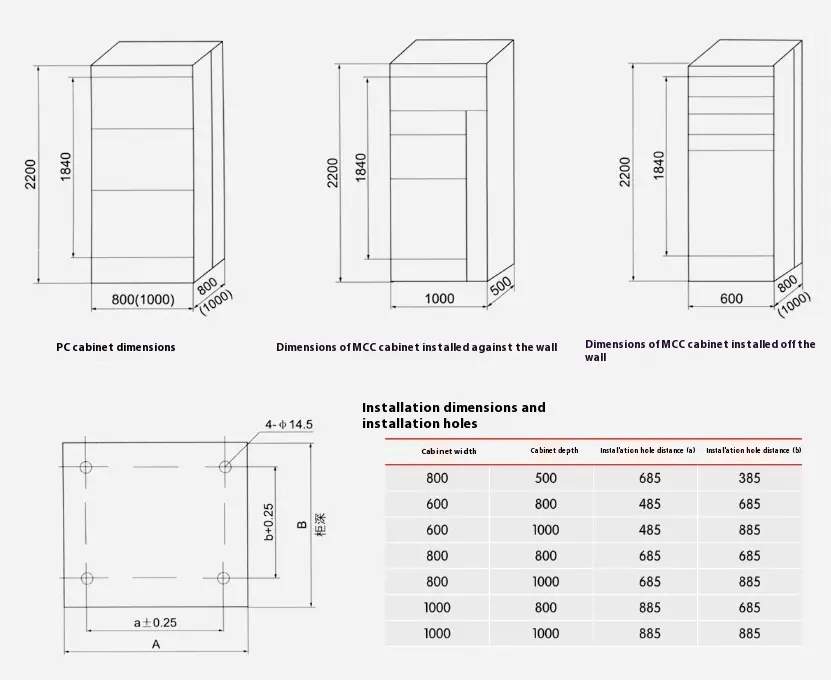

● Общи размери на LV Switchgear, размери на инсталацията

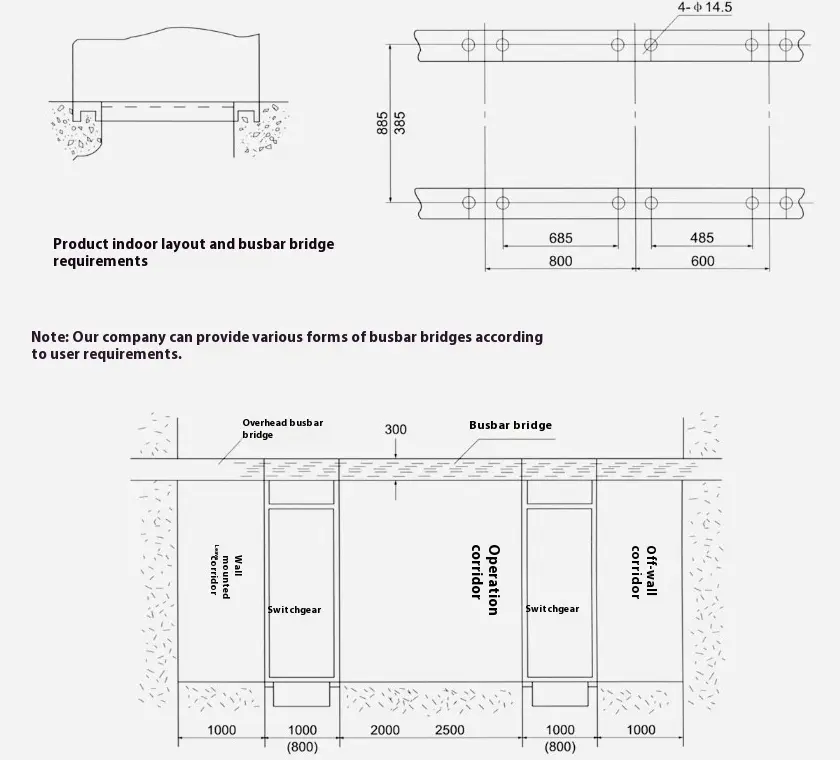

● Схематична диаграма на GCK тип LV Switchgear Инсталиране на фондация
