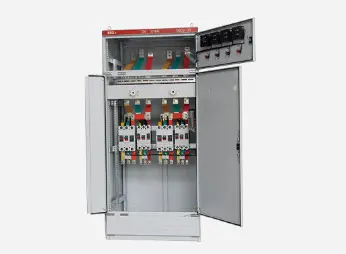

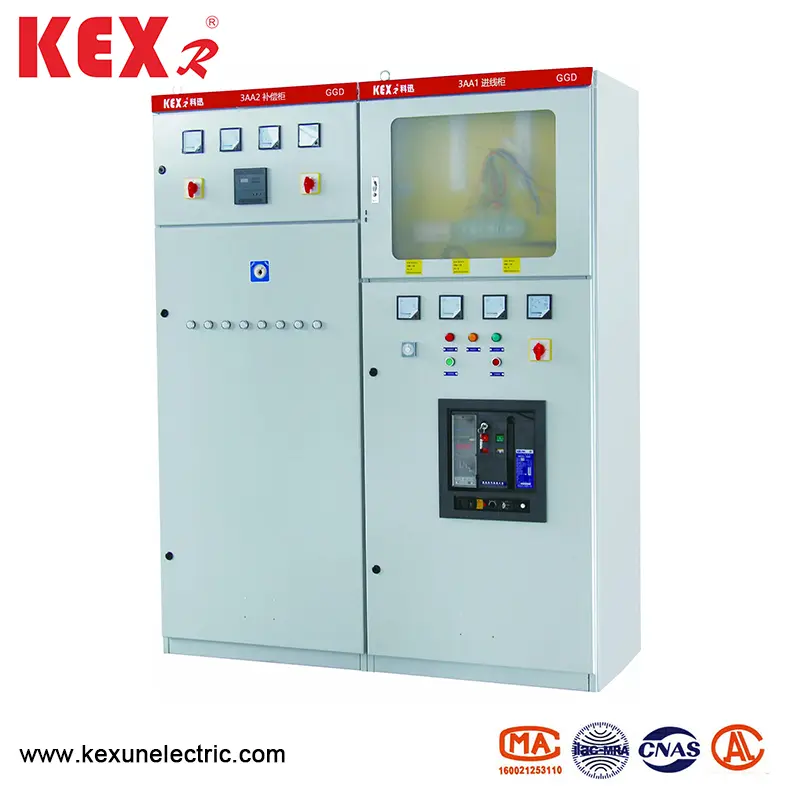

Променлив шкаф за разпределение на ниско напрежение

● Област на приложение

Кабинетът за разпределение на ниско напрежение GGD AC е нов тип кабинет за разпределение на ниско напрежение, проектиран на принципа на безопасност, икономика, рационалност и надеждност според изискванията на компетентните началници на Министерството на енергетиката и по-голямата част от отделите за енергийни и дизайнерски отдели. Продуктът има характеристиките на високата способност за счупване, добрата динамична и термичната стабилност, гъвкавата електрическа схема, удобната комбинация, сериите, силната практика, новата структура и високото ниво на защита и може да се използва като актуализиран продукт от ниско напрежение. Кабинетът за разпределение на GGD AC с ниско напрежение съответства на IEC439 ниско напрежение за превключване и контролно дърво, GB7251 ниско напрежение и други стандарти.

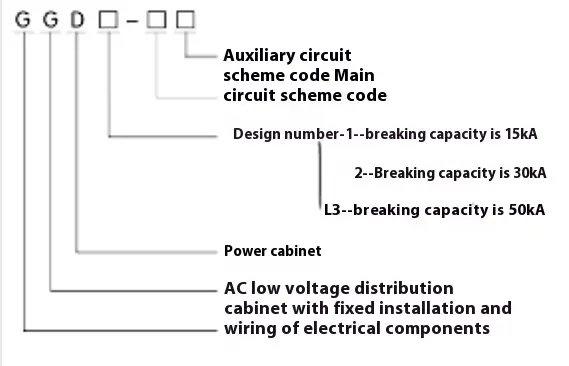

● Значение на модела

● Електрически характеристики

◆ Основни електрически параметри

◆ Основна схема на веригата

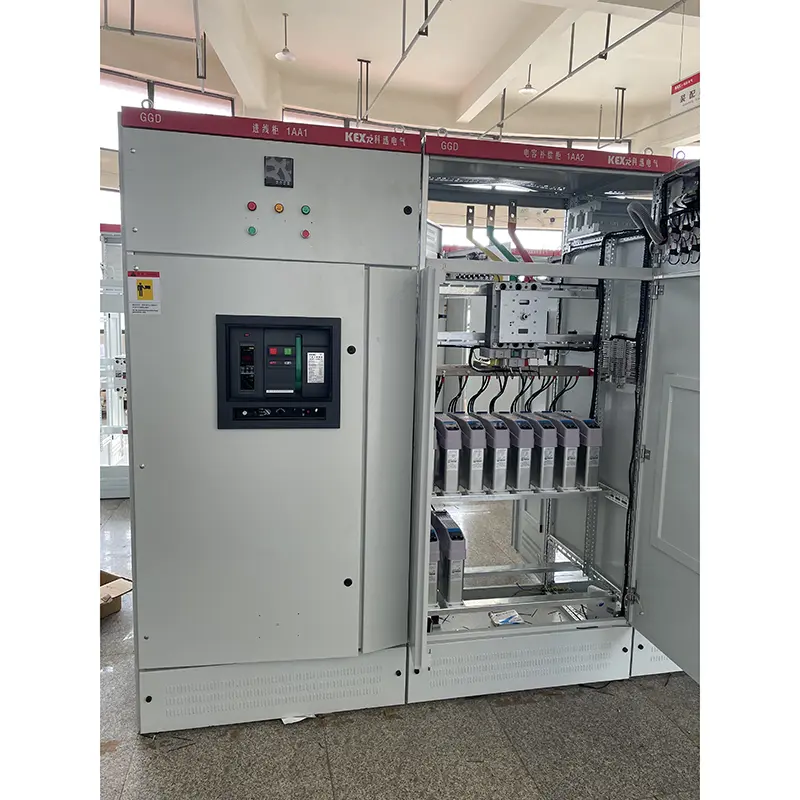

Съществуват 129 схеми и 298 спецификации за основната верига на GGD AC кабинет за разпределение на ниско напрежение (с изключение на схемите и спецификациите, получени от функционалните промени на спомагателните вериги и промените на контролното напрежение). Сред тях GGD1 има 49 схеми и 123 спецификации. GGD2 има 53 схеми и 107 спецификации. Моделът GGD3 има 27 схеми и 68 спецификации Основната схема на схемата беше избрана чрез искане на мненията на по -голямата част от отделите за проектиране и използване, което увеличава схемата, необходима на електроцентралите. Оценен ток до 3150A, подходящ за разпределителни трансформатори от 2000KVA и по -долу. В допълнение, за да се отговори на нуждите на компенсация на реактивната мощност, са проектирани шкафове за компенсация на трансмисиите GGJ1 и GGJ2, с 4 основни схеми на веригата и общо 12 спецификации.

◆ Схема за спомагателна верига

Дизайнът на спомагателната верига е разделен на две части: схемата за захранване и схемата на електроцентралата. В шкафа BGD има достатъчно място за инсталиране на вторични компоненти. В същото време NLS също е разработил специален трансформатор на ток LM23D, за да отговори на нуждите на електроцентралите и специални потребители при прикрепване на релейна защита.

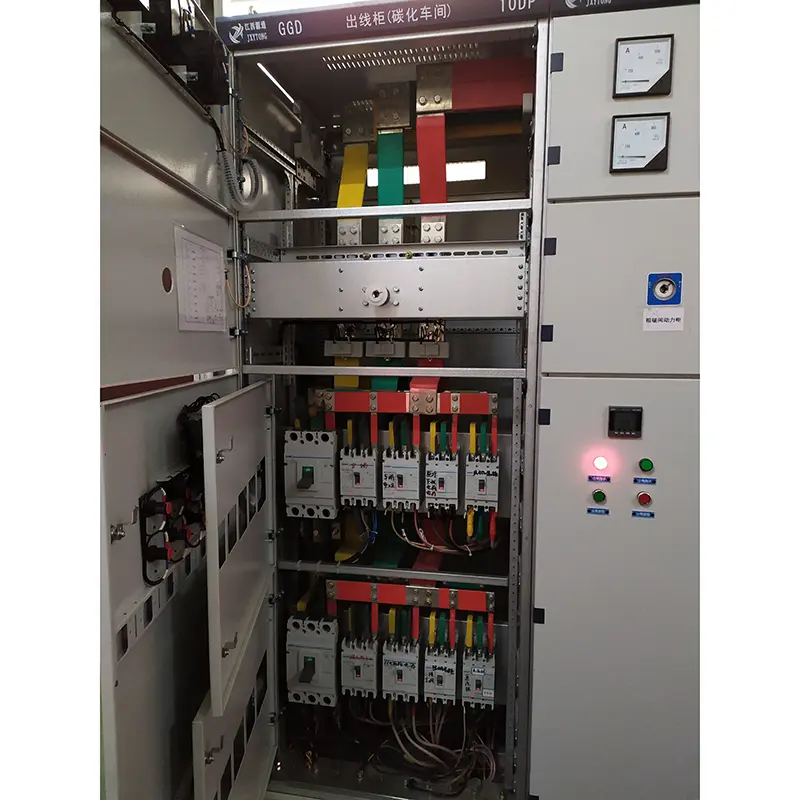

◆ Основен автобус

Като се има предвид съотношението на цените и осъществимостта на подмяната на мед с алуминий, една алуминиева шина може да се използва, когато номиналният ток е под 1500A, а двойна медна шина може да се използва, когато номиналният ток е над 1500 A. Производителят произвежда прототипа според този регулация и премине теста на типа. Разбира се, производителят може също да замени алуминиевата шина с медна шина със същия текущ капацитет според изискванията на потребителите. Припокриващите се повърхности на автобусите се третират с процеса на калай на езерцето

◆ Избор на електрически компоненти

▶ GGD тип променлив ток за разпределение на ниско напрежение приема основно усъвършенствани електрически компоненти, които могат да бъдат произведени масово в Китай. В същото време, според принципа на икономиката и рационалността, някои налични стари продукти, като DZ10D и D220, са запазени при предположението на напълно разглеждане на осъществимостта и остарялите продукти не са избрани.

▶ HD13BX и HS13BX Rotary работещи превключватели на нож са специални компоненти, проектирани от NLS, за да отговорят на нуждите на уникалната структура на BGGD шкафа. Те променят режима на работа на механизма и запазват предимствата на старите продукти и са практически електрически компоненти.

▶ Ако дизайнерският отдел избира нови електрически компоненти с по-добра производителност и по-модерна технология според нуждите на потребителите, шкафът за разпределение на ниско напрежение GGD с ниско напрежение има добра гъвкавост на инсталацията и като цяло няма да причини трудности при производството и монтажа поради актуализиране на електрически компоненти.

▶ За да подобри по -нататъшното подобряване на динамичната стабилност на основната верига, NLS проектира ZM комбинирана шина на шината и изолация за GGD шкафа. Скобата на шината на лентата е изработена от високоякостен и високоплатен сплав PP0 сплав, който има висока якост на изолация, добра самостоятелна ефективност и уникална структура. Той може лесно да се комбинира в една скоба на автобусна лента или двойна скоба на автобусната лента само чрез регулиране на градивния блок. Поддръжката на изолацията е формована от ръкави с ръкави с ниска цена и висока якост, която решава дефекта на недостатъчно разстояние на пълзене на стари продукти.

● Инсталиране и употреба

След като продуктът пристигне на мястото за получаване, той първо трябва да провери дали опаковката е непокътната и да уведоми съответните отдели, за да намери причините във времето, когато се намерят проблеми. За продукти, които не са инсталирани веднага, те трябва да бъдат поставени на подходящи места според разпоредбите на условията за нормална употреба.

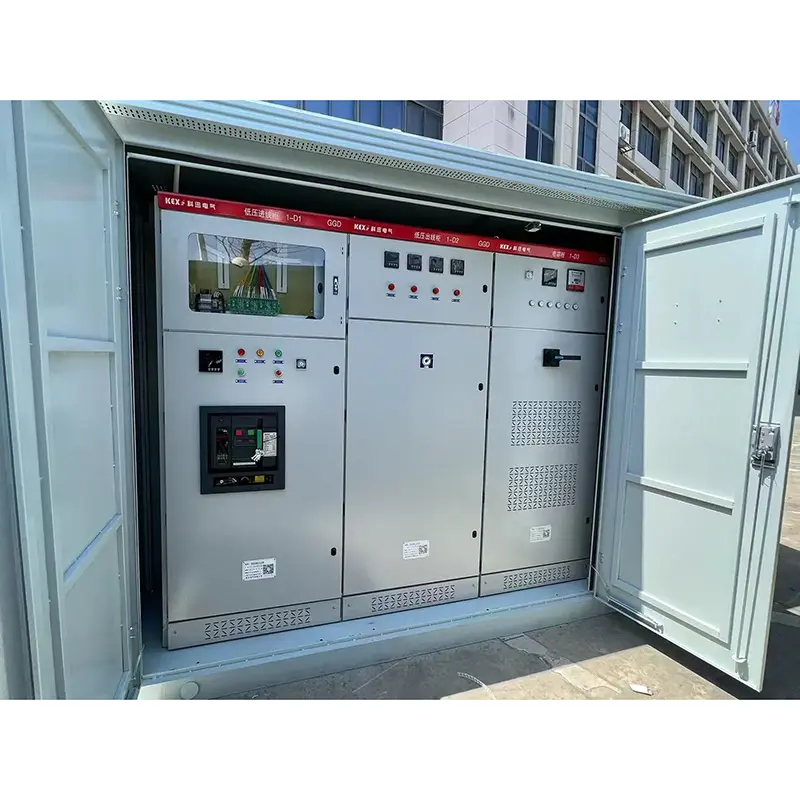

◆ Инсталиране на продукта

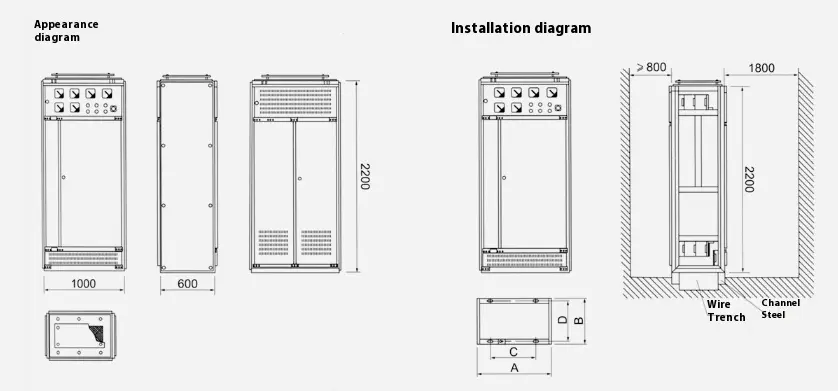

 Инсталирането на продукти се извършва съгласно схематичната схема на инсталацията (виж приложената фигура), а основните канални стомана и болтове се предоставят от потребителите. Когато основната шина е монтирана на цял ред с калай, припокриващата се повърхност се ремонтира и изравнява, почиства, покрива с неутрална вазелин или предприема други мерки и след това се закрепва с болтове.

◆ Продуктите се проверяват и тестват за следните елементи след инсталирането и преди да бъдат пуснати в експлоатация.

▶ Проверете дали горната боя на шкафа е паднала и дали шкафът е сух и чист.

▶ Независимо дали механизмът на експлоатация на електрическите компоненти е гъвкав и не трябва да има заглушаване или прекомерна работна сила.

▶ Дали включването на основните и спомагателните контакти на основните електрически уреди е надеждно и точно.

▶ Независимо дали съотношението и полярността на индикацията на инструмента и трансформатора са правилни.

▶ Независимо дали връзката на шината е добра и дали изолацията поддържа, монтиращите части и аксесоари се инсталират здраво и надеждно.

▶ Независимо дали спомагателният контакт отговаря на изискванията, дали спецификацията на предпазителя на предпазителя е правилна, дали стойността на настройките на релето отговаря на изискванията за проектиране и дали действието е надеждно и точно.

▶ дали контактът на веригата отговаря на изискванията на електрическата схематична диаграма.

▶ дали системата за защита на защитата отговаря на изискванията.

▶ Използвайте 500-волтов мегохметър, за да измервате стойността на съпротивлението на изолацията не по-малка от 1 мегохметър.

◆ Предварителни мерки за употреба

(1). Този продукт не е инсталиран срещу стената, работи от едната страна (отпред) и се поддържа с двойни врати. Само квалифицирани професионалисти могат да влязат или да отворят канала за поддръжка на продукта и вратата на шкафа за работа, проверка и поддръжка.

(2). Въздушният превключвател след много пъти ще осъществи основния контакт на местните изгаряния и ще произвежда въглеродни вещества, ще увеличи съпротивлението на контакта, трябва да бъде редовна поддръжка и поправяне на въздушен превключвател според неговите инструкции за работа.

◆ Производителят предоставя следните документи и аксесоари при доставка:

▶ Списък за опаковане

▶ Сертификат на продукта

▶ Инструкции за употреба

▶ Отчет за фабричен тест

▶ Съответни електрически чертежи

▶ Клавиши на вратата на шкафа, работни дръжки и резервни части, посочени в договора.

● Схематична схема на контура и монтаж на GGD тип променлив ток за разпределение на ниско напрежение
