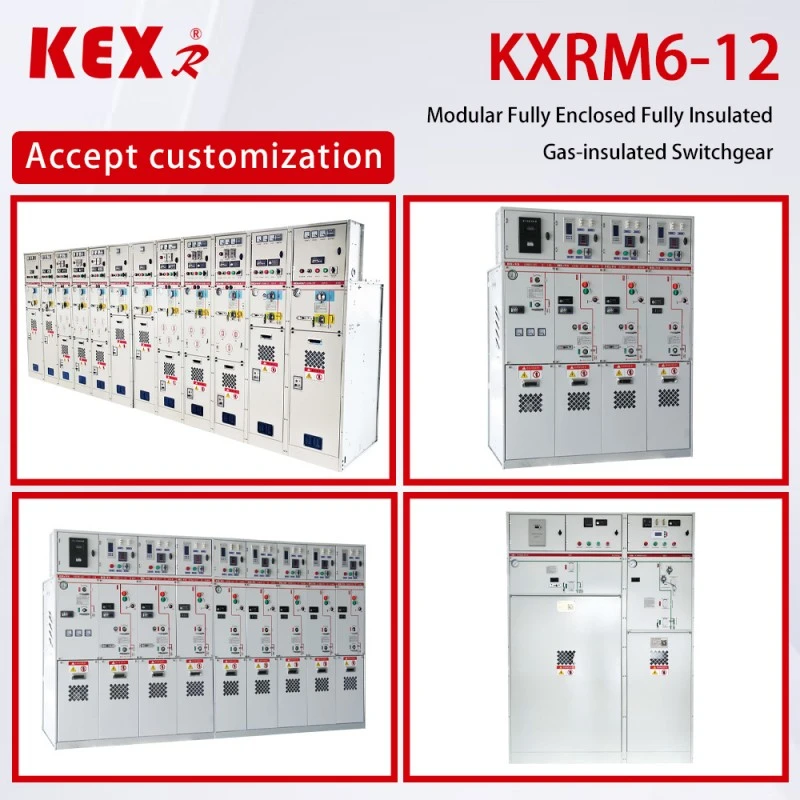

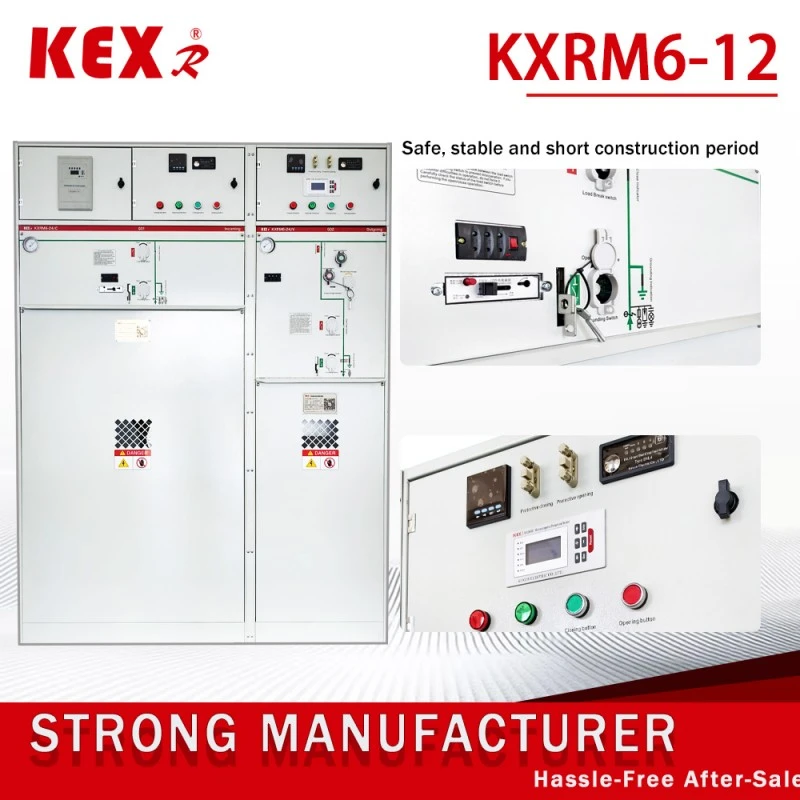

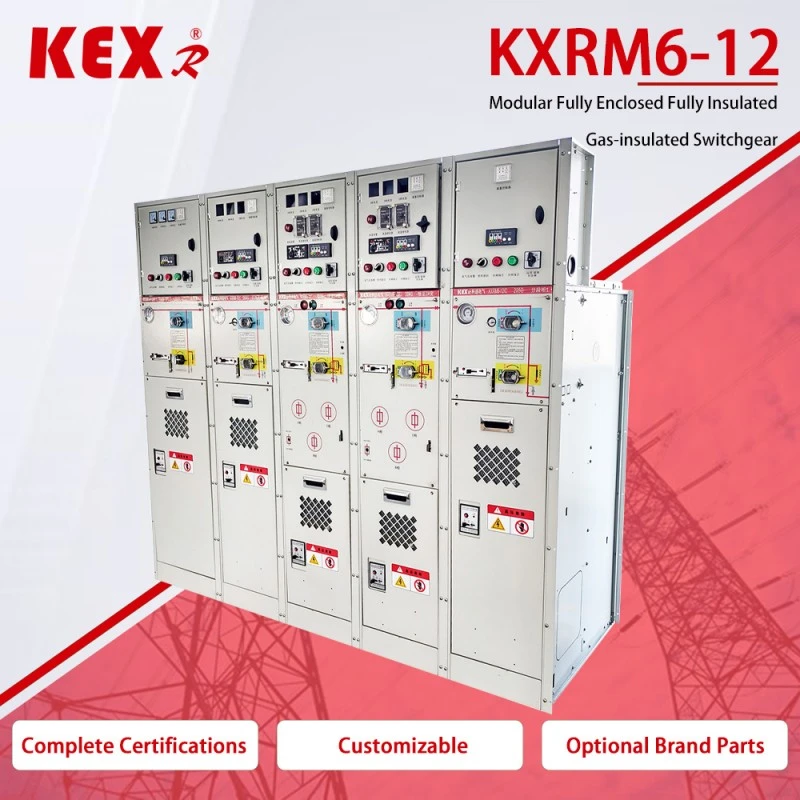

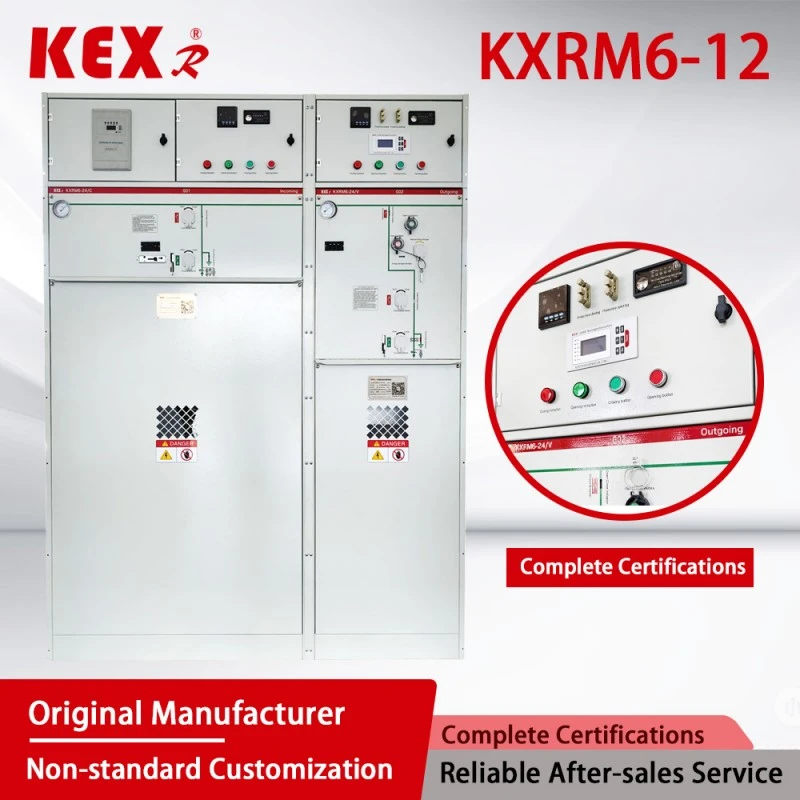

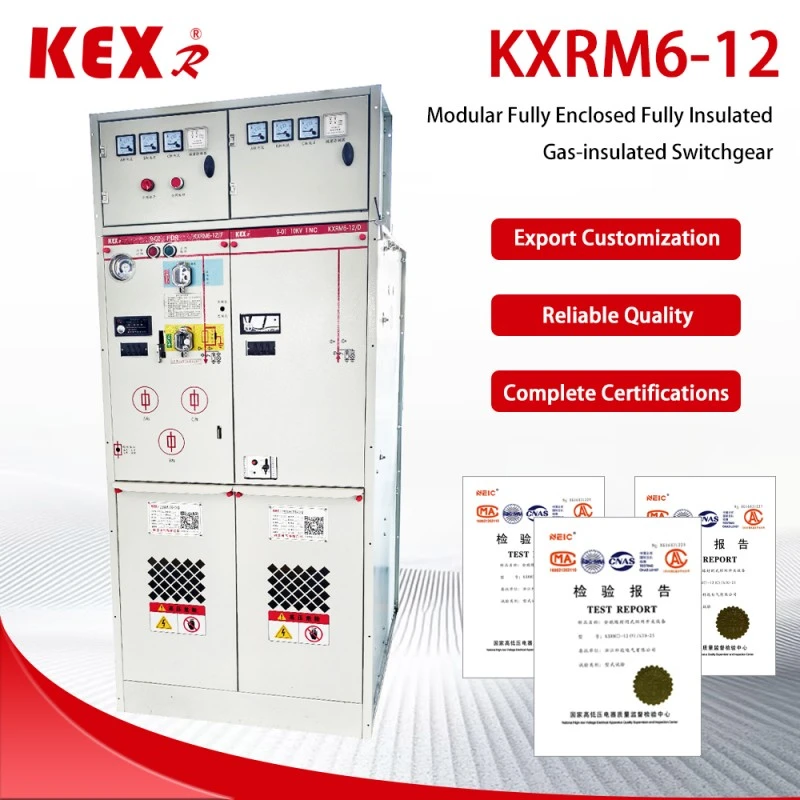

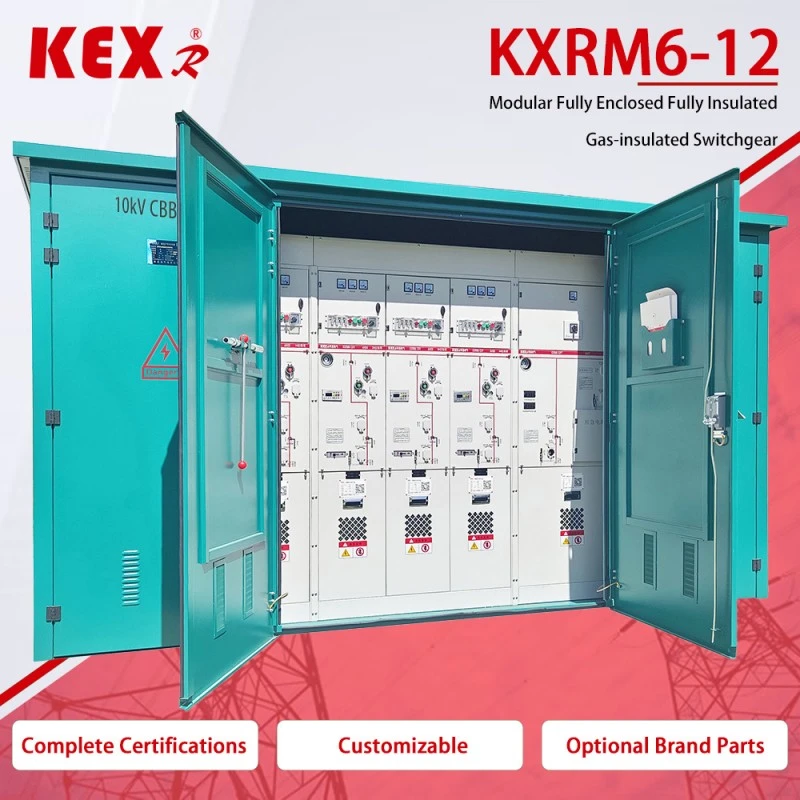

Газоизолирано електрическо табло

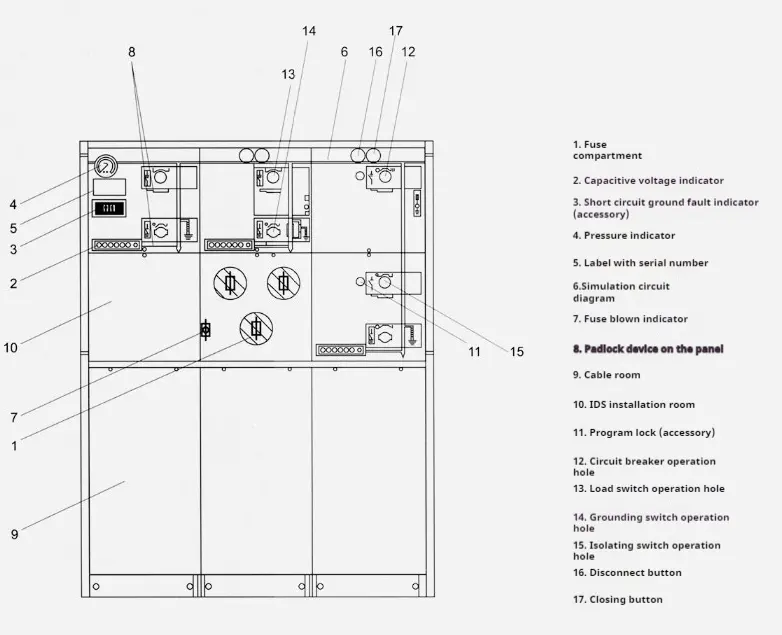

●Компоненти

1.Амперметър

2.Кондензационен контролер

3. Устройство за защита на микрокомпютъра

6 .Барометър

7.Зареден дисплей

8. Индикатор за повреда

9. Електрически задвижващ механизъм

10. Механизъм за ръчно задвижване

10. Електромагнитна ключалка

12~13 . Токов трансформатор

14. Щепсел за кабел

15. Трансформатор на напрежение

16. Нагревателна плоча от алуминиева сплав

● Условия за използване

KXRM6-12 Газоизолиран електрически панел е подходящ за висока и ниска температура (+40℃~-40℃), влажност, прах, замърсяване със сол, мини, голяма надморска височина (1000m) и други среди. Краткотрайното потапяне във вода в рамките на 24 часа не оказва влияние върху употребата. Забележка: Ако надморската височина е по-висока, моля, посочете конкретната надморска височина.

● Стандарти

KXRM6-12 Газоизолиран електрически панел отговаря на стандартите по-долу

IEC60056、IEC60298、IEC60129、IEC60420、IEC60265、IEC60694  и др...

GB3804、GB3906、GB11022 и т.н.

● Основни предимства

◆ Газът SF6 в електрическия панел с газова изолация KXRM 6-12 се използва като дъгогасителна и изолираща среда.

◆ Разпределителният шкаф е напълно запечатан и изолиран; Шините, превключвателите и частите под напрежение са изцяло затворени в корпус от неръждаема стомана.

◆ Кухината е пълна с 1,4 бара SF6 газ и нивото на защита достига IP67: цялото устройство на превключвателя е напълно незасегнато от външни условия на околната среда, което може да осигури нормалната работа на превключвателя дори в екстремни случаи, като например краткотрайно потапяне във вода, и продуктът не изисква поддръжка.

◆ Превключвателният шкаф има перфектно блокиращо устройство с "пет превенции", което напълно елиминира неизправността на работа на персонала и оборудването, която може да бъде причинена от човешка неправилна работа.

 ◆ Всички разпределителни шкафове имат надеждни безопасни канали за освобождаване на налягането, които могат да осигурят личната безопасност на операторите дори в екстремни случаи.

 ◆ Шкафът е разделен на комбинация от фиксирани единици и комбинация от разширяеми единици.

◆ Шкафът обикновено влиза и излиза отпред и може също да бъде удължен или удължен отстрани според различни позиции на монтаж.

◆ Размерът на шкафа е удобен за инсталиране и може да бъде подходящ за места с тясно пространство и лоши условия на околната среда.

◆ Шкафът може да бъде оборудван с електрически устройства, устройства за дистанционно управление и наблюдение според различните нужди на потребителите.

● Основно таблица с технически параметри

ЗАБЕЛЕЖКА¹: Зависи от номиналния ток на предпазителя

ЗАБЕЛЕЖКА²: Зависи от високоволтовия предпазител

● Всеки модул от газоизолирано електрическо табло има следната конфигурация

▶D конфигурация на шкафа Вижте "Модул за кабелна връзка без заземяващ нож" за стандартна конфигурация и характеристики.

▶Конфигурация на C шкаф Вижте "Модул за превключване на товара" за стандартна конфигурация и характеристики.

▶Конфигурация на шкаф F Вижте "Вакуумен превключвателен модул" за стандартна конфигурация и характеристики.

 Стандартната комбинация от електрически панели с газова изолация KX-RM6 може също да осигури следните конфигурации

▶Капацитивен индикатор за напрежение на входящата втулка

▶Всяка въздушна камера е оборудвана с манометър за наблюдение на плътността на SF6.

▶Ухо за повдигане

▶Ръкохватка за работа

Пример:

□ Превключвател на товара Модул C

○ Стандартна конфигурация и функции

▶630a шина

▶Превключвател за натоварване/заземяване с три станции

▶Единичен пружинен задвижващ механизъм с три станции с два независими превключвателя за натоварване и работни валове на превключвателя за заземяване.

▶Индикация на позицията на превключвателя за натоварване и превключвателя за заземяване

▶Хоризонтална изходяща втулка отпред, болтова втулка от серия 630A 400.

▶Капацитивен индикатор за напрежение за индикация на наелектризиране на втулката

▶За всички функции на превключвателя е удобно да инсталирате устройство за заключване на панела.

▶Манометър за газ SF6 (само един във всяка кутия за газ SF6)

▶Заземителна шина

▶Блокировка между заземителен превключвател и предния панел на кабелната стая

○ Незадължителни конфигурации и функции

▶Резервирано разширение на автобуса

▶Външна шина

▶Превключвател на товара електрически задвижващ механизъм DC24V/48V/110V/220V; AC 110V/220V;

▶Индикатор за късо съединение и заземяване Измервателен пръстен токов трансформатор и амперметър

▶Измервателен пръстен токов трансформатор и ватметър

▶Мълниеотводът или двойната кабелна глава могат да бъдат монтирани на входната втулка на кабела.

▶Блокировка на ключове Заключване на заземяване под напрежение на входяща линия (заключващ превключвател за заземяване, когато втулката е под напрежение) AC/DC 110 V/220 V. спомагателен контакт

▶Позиция на превключвателя на товара 2NO+2NC, позиция на превключвателя за заземяване 2NO+2NC, манометър 1NO със сигнал и дъгогасител 1NO със сигнален контакт.

▶Вторичното устройство може да се инсталира в

▶Камера за вторична линия в горната част на разпределителния шкаф, кутия за ниско напрежение в горната част на разпределителния шкаф.

□ Превключвател на товара и комбиниран предпазител Модул F

○ Стандартна конфигурация и функции

▶630a шина

▶Превключвател за натоварване с три станции, първият край на предпазителя е механично свързан със заземителния превключвател в края на предпазителя.

▶Пружинен задвижващ механизъм с три позиции, с два независими товарни превключвателя и работни валове на превключвателя за заземяване.

▶Индикация на позицията на превключвателя за натоварване и превключвателя за заземяване

▶Цехъл с предпазител

▶Предпазителят е разположен хоризонтално.

▶Индикация за задействане на предпазителя Хоризонтална изходяща втулка отпред, щепселна втулка от серия 200 от 200A.

▶Капацитивен индикатор за напрежение за индикация на наелектризиране на втулката

▶За всички функции на превключвателя е удобно да инсталирате устройство за заключване на панела.

▶Манометър за газ SF6 (само един във всяка кутия за газ SF6)

▶Заземителна шина

▶Параметрите на предпазителя за защита на трансформатора са 12KV, max 125A, 24KV и max 63A.

▶Блокировка между заземителен превключвател и предния панел на кабелната стая.

○ Незадължителни конфигурации и функции

▶Запазено удължение на шина

▶Външен автобусен двигател за работа на превключвателя на товара 24V/48V DC 110V/220V DC/AC.

▶Паралелна изключваща бобина 24V/48V DC 110V/220V DC/AC.

▶Паралелна затваряща бобина 24V/48V DC 110V/220V DC/AC.

▶Измервателен пръстен токов трансформатор и амперметър Измервателен пръстен токов трансформатор и ватметър

▶Заключване на заземяване под напрежение на входящата линия (заключващ превключвател за заземяване, когато втулката е под напрежение) AC/DC 110 V/220 V. допълнителен контакт

▶Позиция за затваряне на товара 2NO+2NC, позиция на превключвателя за заземяване 2NO+2NC, изгорял предпазител 1NO, манометър 1NO със сигнал и дъгогасител 1NO със сигнален контакт.

▶Вторичното устройство може да се монтира в камерата на вторичната линия в горната част на разпределителния шкаф и кутията за ниско напрежение в горната част на разпределителния шкаф.

□ Измервателен модул M

○ Стандартна конфигурация и функции

▶12KV измервателен шкаф

▶2 токови трансформатора

▶2 напреженови трансформатора

▶6 броя втулки от серия 400 се използват за свързване на гъвкавата разширена външна шина на GSFR6-12 с горния вход и долния изход.

▶Прекъсвач на пламък за защита на PT

▶Компонент за ниско налягане 1 волтметър с превключвател, 1 амперметър с превключвател, ширина x височина x дълбочина =696×1806×820 mm.

○ Незадължителни конфигурации и функции

▶3 токови трансформатора

▶3 напреженови трансформатори мълниеотвод

▶Капацитивен индикатор за напрежение за индикация, че разпределителната уредба е заредена

▶Компонент с ниско налягане  ：1  мощномер, 1 реактивна мощност.

□ VCB модул CB

○Стандартна и опционална конфигурация и функции

▶Мълниеприемникът е монтиран на входящия кабел на шина 1250a/630a.

▶Вакуумен прекъсвач за защита на линията на 1250a/630a

▶Токов трансформатор

▶Вакуумен прекъсвач VD4X0 електрически задвижван 10VDC

▶Трансформатор на напрежение

▶Електрическо управление на UXO, горен прекъсвач за изолиране/заземяване с три станции на вакуумен прекъсвач. ▶Блок за защита и управление REF542plus (със защитен CT)

▶Шунтираща бобина 110V/220V DC

▶Затваряща намотка 110V/220VDC

▶Болтова втулка от серия 400 на изходна втулка 1250A/630A, разположена хоризонтално отпред.

▶Запазено разширение на шина на капацитивен индикатор за напрежение 1250A/630A за индикация на втулка под напрежение

▶Манометър за газ SF6 (само един във всяка кутия за газ SF6) Ширина x височина x дълбочина = 696 × 1806 × 781 mm. ▶Поредица включване/изключване: O-0,3s-CO-180s-CO.

▶Сензор за налягане на газа

□ Допълнителни аксесоари

1. Допълнителен контакт Всички превключватели на товара и прекъсвачи могат да бъдат оборудвани с 2NO+2NC, показващи позицията на превключвателя. На превключвателя на трансформатора и прекъсвача може да се монтира паралелна изключваща намотка (AC или DC), а контролният компонент за ниско напрежение се намира зад предния панел.

2. Индикация за напрежение Капацитивният индикатор за напрежение показва дали втулката е заредена или не, а гнездото върху нея може да се използва за ядрена фаза.

3. Индикатор за късо съединение и заземяване За да се улесни локализирането на повреда, модулът на кабелния превключвател може да бъде оборудван с индикатори за късо съединение и заземяване за лесно откриване на повреда.

4. Електрическа работа Това е стандартна схема за механизъм за ръчно управление на кабелен превключвател и трансформатор. Можете също така да изберете да инсталирате електрически задвижващ механизъм. Всички кабелни превключватели, вакуумни прекъсвачи и заземителни превключватели се управляват от механизми, разположени зад предния панел. Всички превключватели и прекъсвачи могат да се управляват от ръкохватка за управление (стандартна конфигурация) или могат да бъдат оборудвани с моторен задвижващ механизъм (аксесоари). Заземителният превключвател обаче може да се управлява само ръчно и е конфигуриран механизъм с възможност за затваряне на тока на повреда. Електрическият задвижващ механизъм може лесно да се реализира на етапи.

5. Кабелна връзка Инсталирани са стандартни втулки в съответствие с DIN47636. Всички втулки имат еднаква височина от земята и са защитени от капака на кабелната стая. Някои покриващи плочи могат да бъдат блокирани със заземителния превключвател, а специални двойни капаци на стаята за кабели могат също да се използват за двойни кабелни входящи линии.

6. Индикатор за налягане Обикновено е оборудван с индикатор за налягане, който се формира от манометър. Освен това могат да се осигурят електрически контакти, за да се покаже намаляването на налягането.

7. Заключване с ключ Могат да се монтират ключалки за прекъсвачи, товарни превключватели и заземителни превключватели. Може да бъде оборудван със заключващ се полузаслон, който е подходящ за прекъсвачи, товарни превключватели и заземителни превключватели.

8. Дъгопрекъсвач Всички пръстеновидни мрежови устройства могат да бъдат оборудвани с дъгогасители. Когато вътре се появи дъгова дъга, дъгогасителите автоматично ще се затворят на входящата втулка, включително D, DE и V модули, и всички кабелни модули могат да бъдат оборудвани с дъгогасител. Те трябва да поръчват с устройството и не могат да го променят. Действието на дъговия пожарогасител може да бъде показано чрез този метод и електрическите контакти в SF6 шкафа са свързани към клемата зад предния панел.

● Примерна схема

◆ Схема 1 SA+CCF+

 Монтирайте мълниеприемника на шината и го оставете за разширяване.

 Забележка: Броят на превключвателите не трябва да бъде по-малък от 3.

◆ Схема 2 CCF+

Монтирайте мълниеотвода във входящата линия и резервирайте разширението.

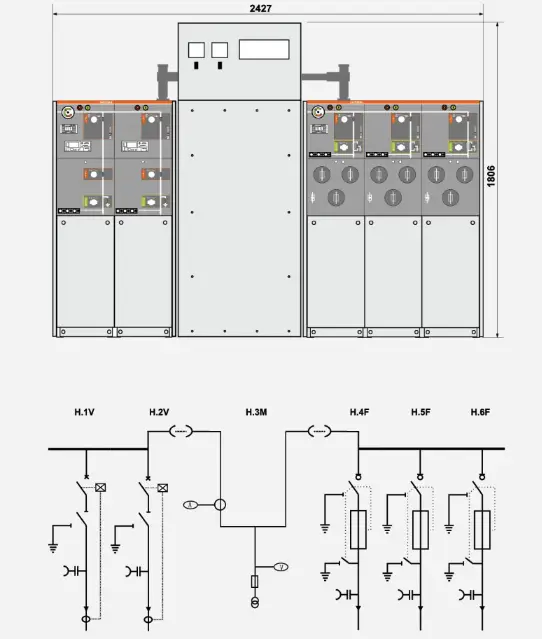

◆ Схема 3  W+M+FFF

Изчисление на HV страна

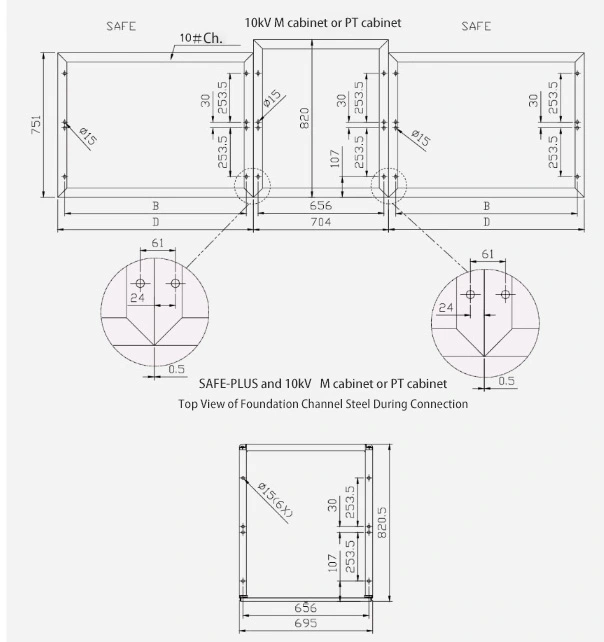

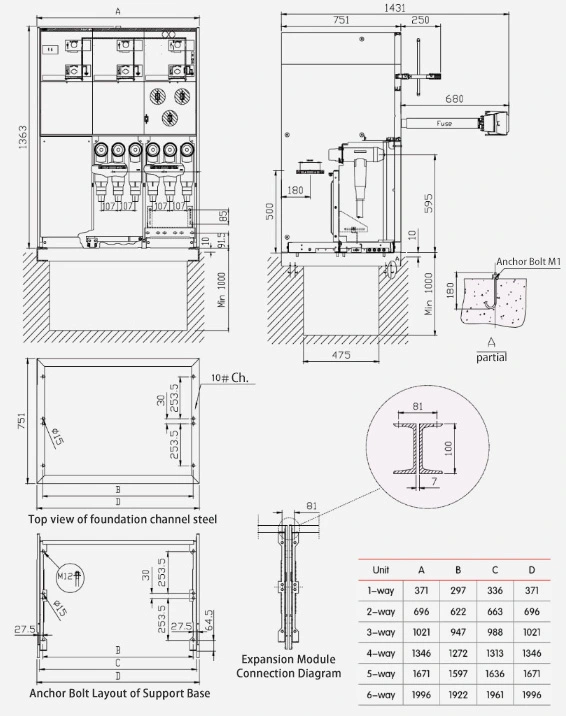

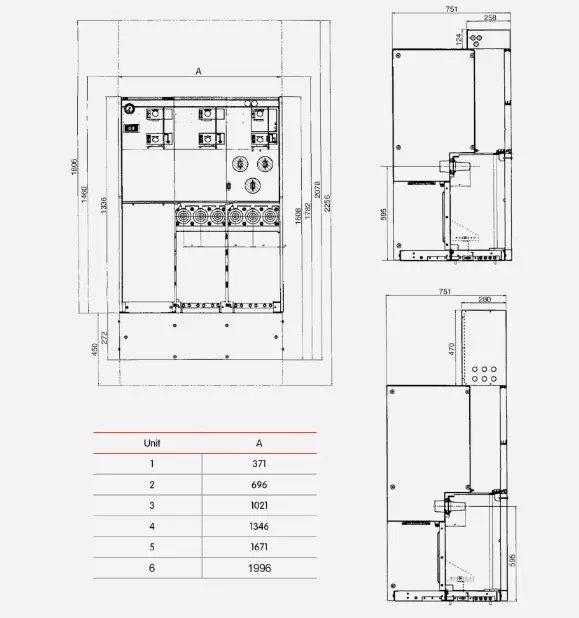

● Таблици със структура и размери на газово изолирано електрическо табло KXRM6-12
