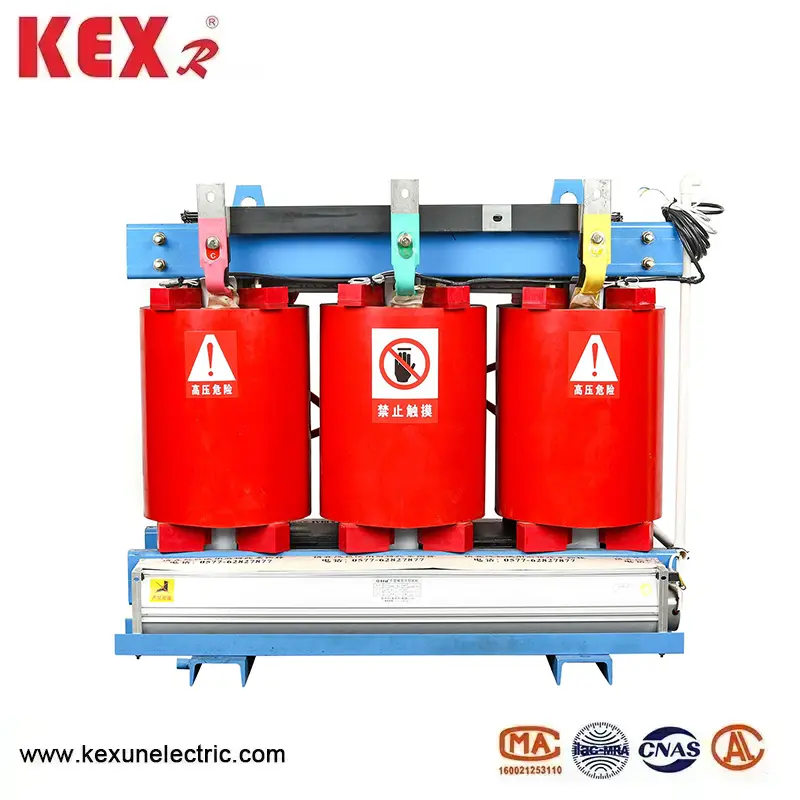

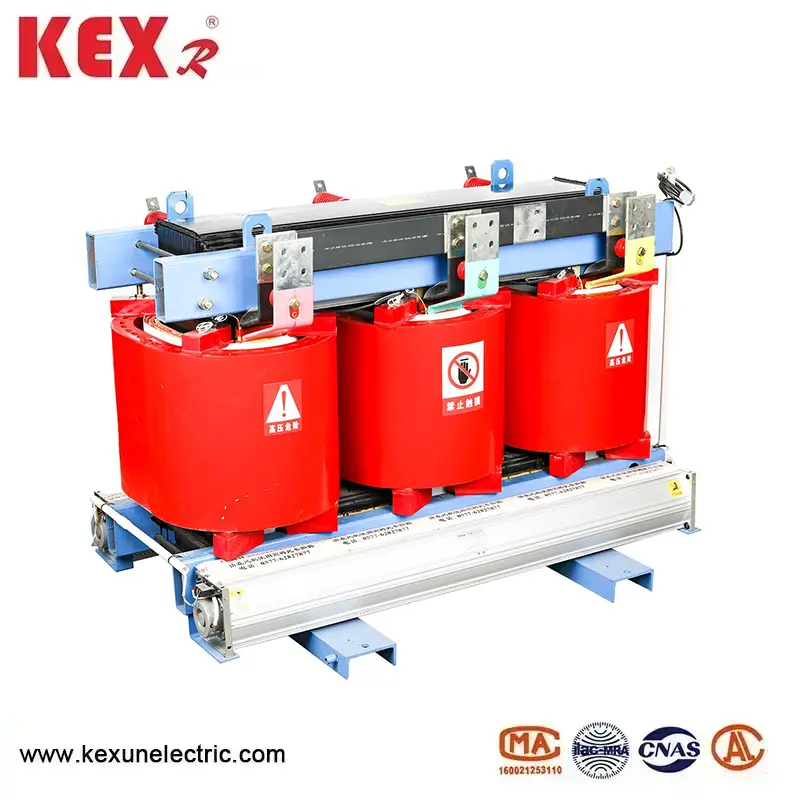

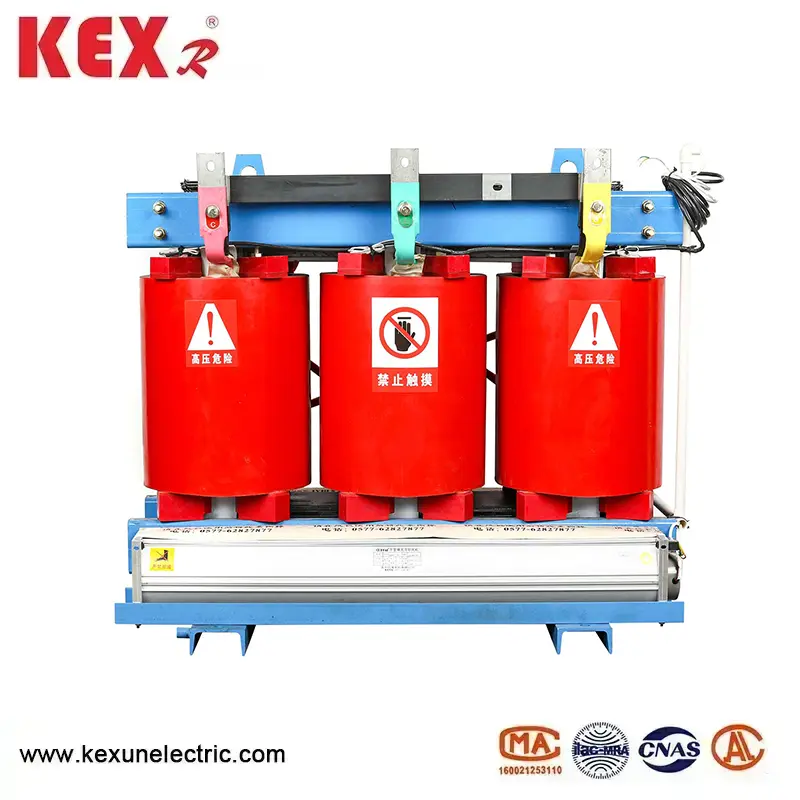

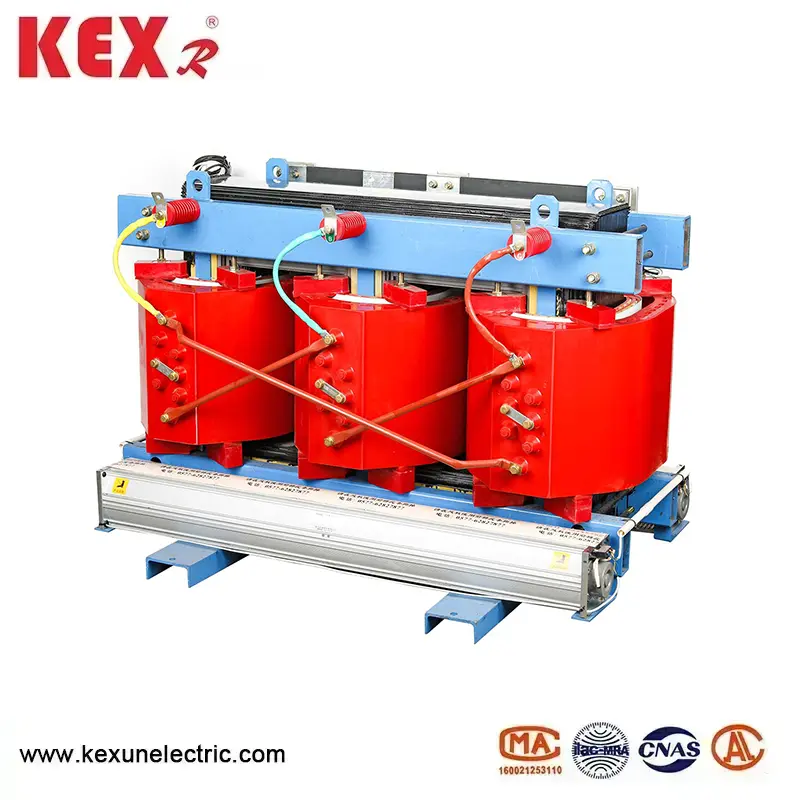

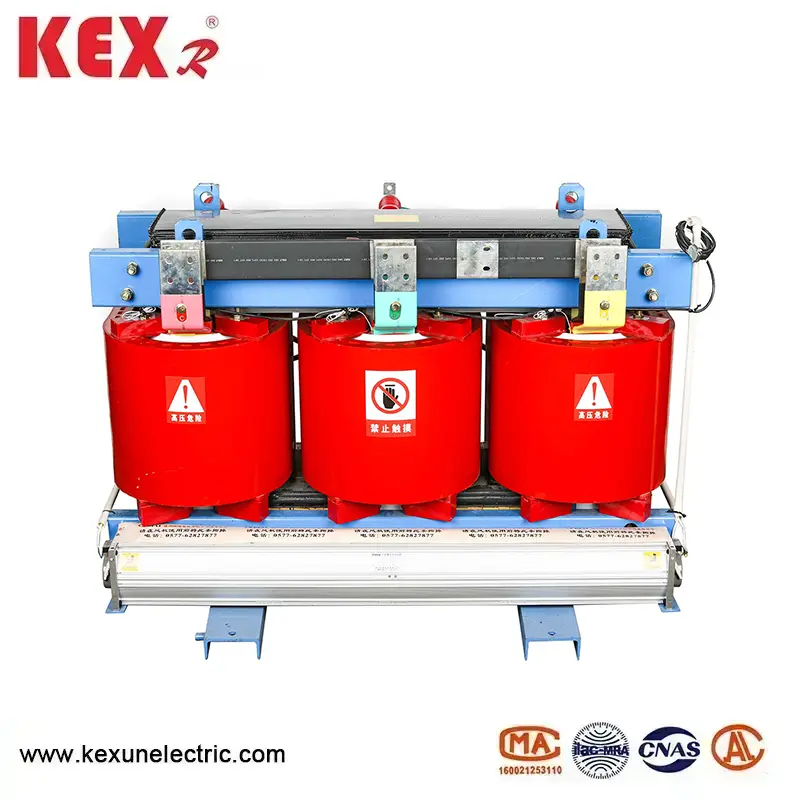

Смола изолиран трансформатор от сух тип

● Компоненти от SCB10 тип смола изолиран сух тип трансформатор

◆ Ядро на смола изолиран трансформатор от сух тип

Желязното ядро ​​е изработено от вносни висококачествени студено-валцувани силиконови стоманени листове, с напълно наклонена конструкция на ставите. Основната колона е обвързана с нетъкана лепилна лента F-клас, а повърхността на желязната ядро ​​е капсулирана с епоксидна смола, за да се намали загубата на натоварване, тока без натоварване и шума от желязото, скобите и закопчалките са претърпели специална обработка на повърхността, за да подобрят допълнително качеството на външния вид на продукта.

◆ Намотка с ниско напрежение

Ниско напрежението на смола, изолиран с ниско напрежение на сух тип, приема структура на фолио, която решава проблема с аксиалния ъгъл на спирала при използване на телена намотка, което прави завоите по-балансирани. В същото време намотката приема аксиален охлаждащ въздух, засилвайки способността за разсейване на топлината. TDMD епоксидна смола се използва между намотващите слоеве и цялото се излекува и образува.

◆ Намотка на високо напрежение на смола от серия SCB10 смола сух тип трансформатор

Намотката с високо напрежение е вакуумна отливка с епоксидна смола с пълнители, като значително намалява локалния разряд и подобрява електрическата якост на бобината. Вътрешната и външната стена на намотката се подават със стъклени влакна, засилвайки механичната якост на намотката и подобряват способността на продукта да устои на внезапни късо съединение, с коктейлът никога не се напуква.

◆ Процес на производство

Намотката от смола от смола от смола от смола от смола сух тип се навива на машина за намотка с висока точност, а намотката с ниско напрежение приема структура на намотка на фолио. Когато капацитетът на трансформатора е голям, има вентилационен канал. След приключване на намотката се извършва вакуумно изсушаване и целият процес на изливане и втвърдяване се управлява напълно според изискванията на процеса, всички процеси трябва да бъдат строго наблюдавани и коригирани според ситуацията. Процесът на прецизно производство на изливане гарантира, че намотката няма мехурчета или празнини, което води до висококачествена работа на трансформатора.

◆ Система за контрол на температурата и система за охлаждане на въздуха

Приет е вентилаторът за издухване на напречния поток, който има характеристики на нисък шум, високо налягане на въздуха и красив външен вид, засилвайки капацитета на претоварване на смола от смола от смола от смола от смола от типа.

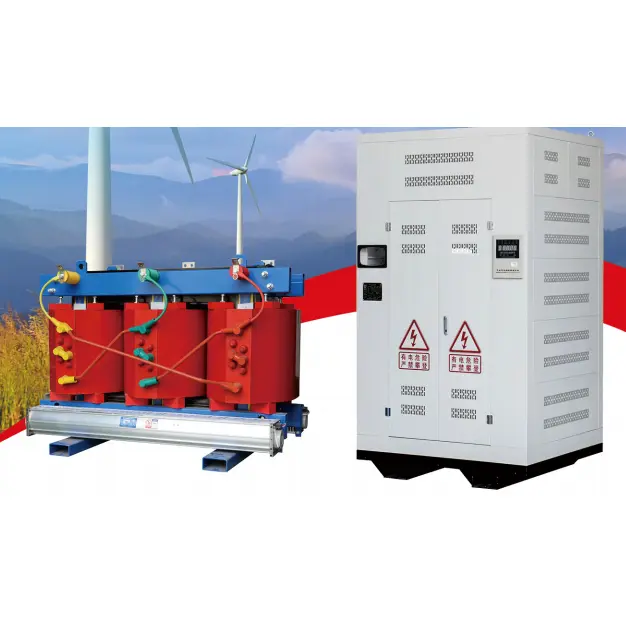

◆ Защита на корпуса и изходната шина

Защитната обвивка осигурява по-нататъшна защита на безопасността на трансформатора, като нивата на защита на IP20, LP23 и др., Материалът на черупката включва стоманена плоча със студено валц.

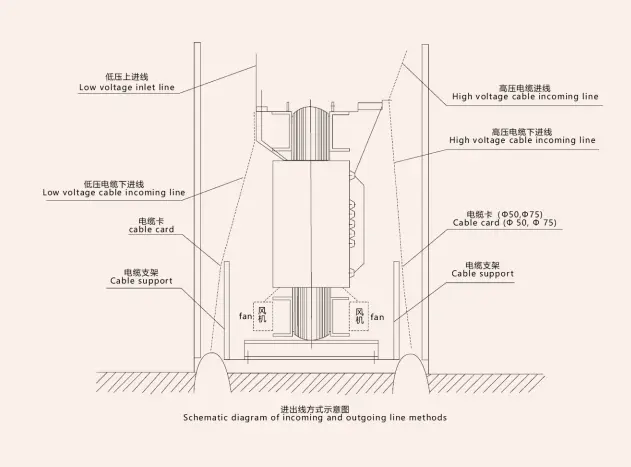

◆ Метод на изходяща линия на трансформатора

Конвенционалните изходящи линии, стандартните затворени шини и стандартните странични линии могат да бъдат произведени според различни форми на интерфейс, а специални изходящи методи могат да бъдат проектирани и според потребителските изисквания.

◆ Свързани стандарти и параметри

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

Номинално високо напрежение: 10 (11,10,5,6,6,6,3,6) kV

Номинално ниско напрежение: 0,4kV

Група за връзка: Dyn11 или Yyno

Обхват на високо напрежение: + 5 или + 2x2.5%

Ниво на изолация: LL75AC35/LI0AC5

Честота: 50Hz

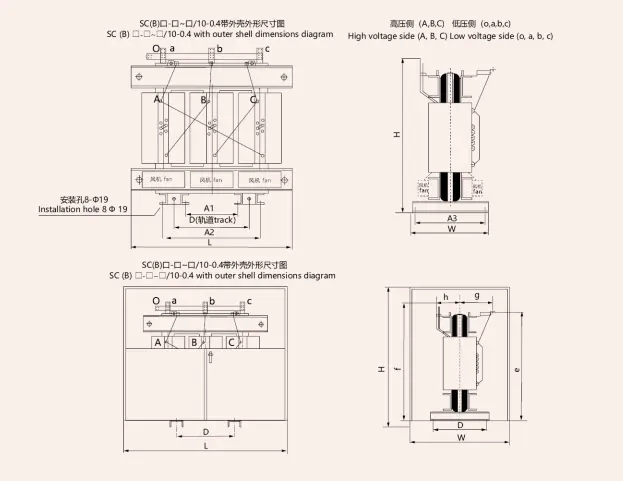

◆ Външен вид и инсталация Размер на смола от смола от смола от типа SCB10

◆ Технически параметри на 10kV SCB10 тип смола изолиран сух тип трансформатор
