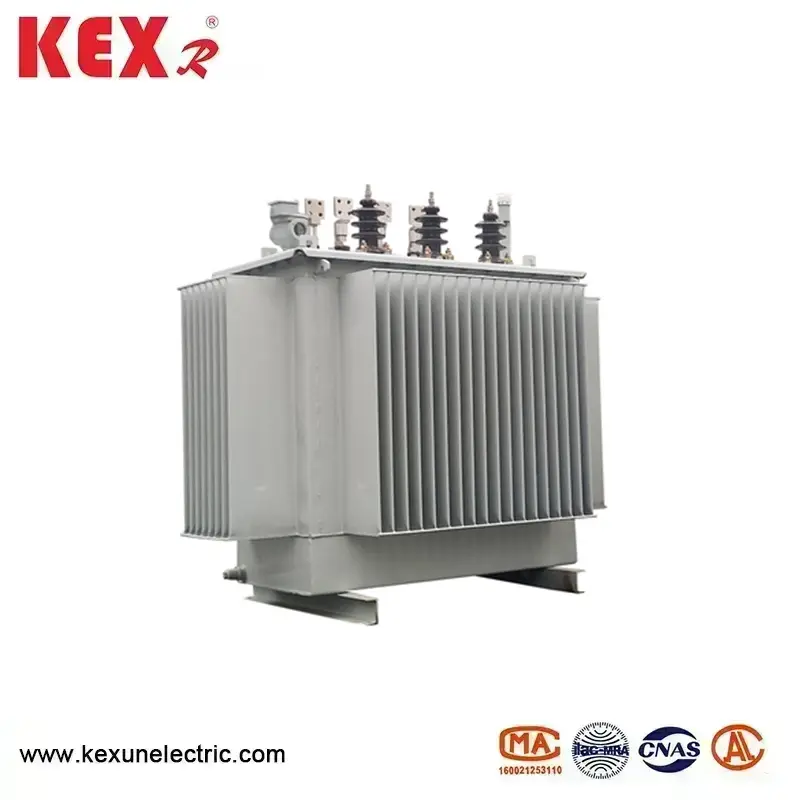

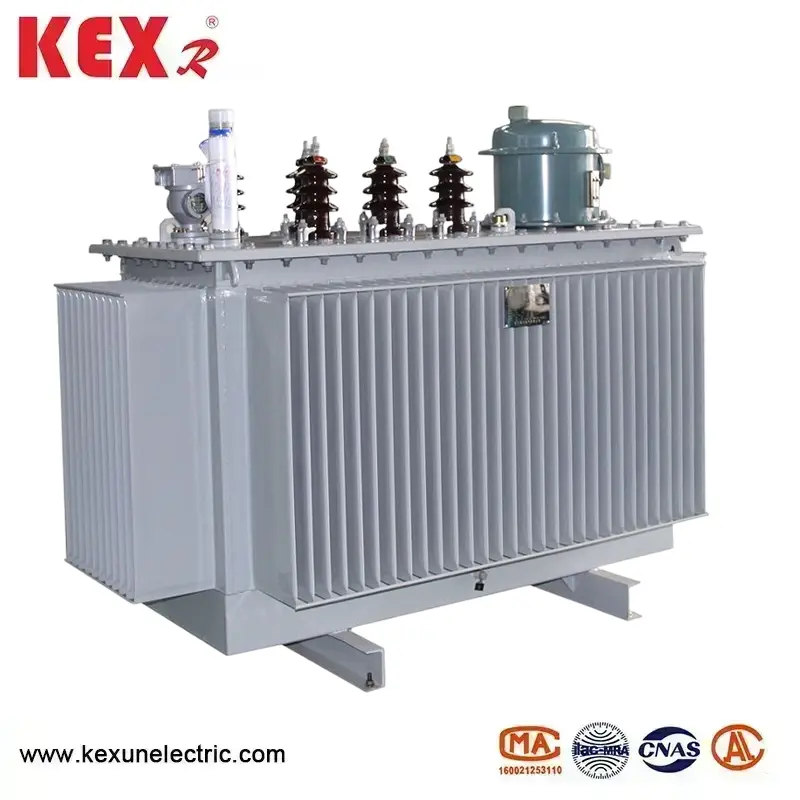

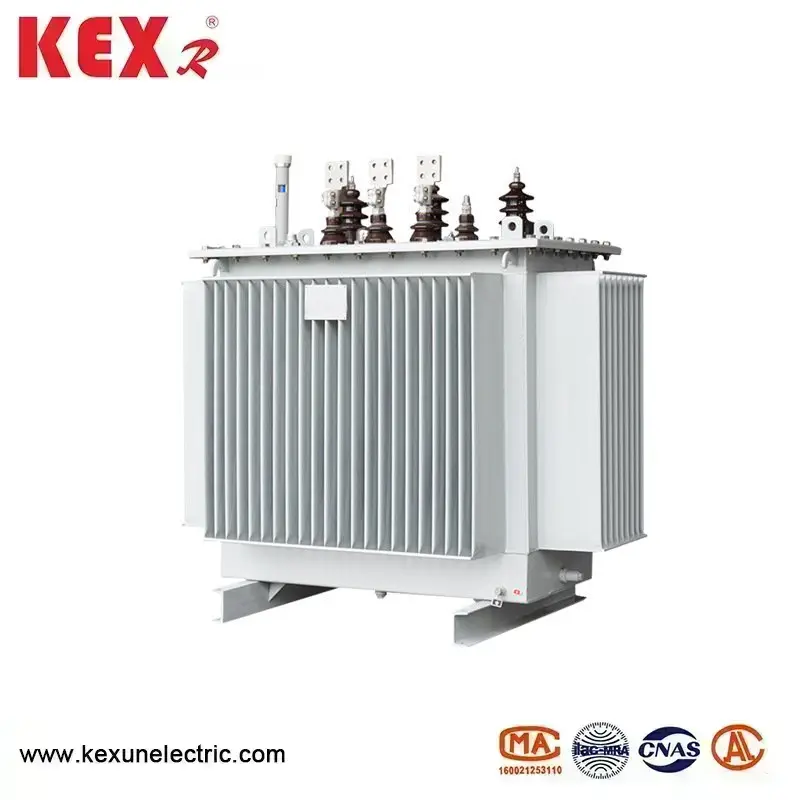

Високо напрежение, регулиращ трансформатора

● Основни характеристики на регулирането на високо напрежение, регулиращи трансформатора

▶ Общото устройство има голям капацитет, ниска загуба, малък размер и е лесен за инсталиране и поддържане;

▶ Автоматично регулирайте предавката на трифазната на смяна на натоварването чрез проследяване на промените на напрежението, с надеждна работа и точност на регулиране на високо напрежение

▶ Референцията на напрежението, забавянето на действията, допустимият обхват и ограничението на честотата могат да бъдат регулирани според нуждите, а настройките на параметрите са гъвкави и удобни;

▶ Покажете броя на действията на предавките и текущата предавка на SVR на смяна на натоварването с чейнджър, с индикации за най -високата и най -ниската предавка

▶ С обораствано с горна и долна граница защита на предавката, функция за ограничаване на времето за действие, ефективно подобряване на надеждността на продукта

▶ Контролерът има над напрежението и под функции за защита на напрежението. Когато линията е в напрежение или под състояние на напрежение. Контролерът автоматично заключва; Осигурете безопасна работа на смяна на натоварване на крана

▶ Контролерът приема контролни чипове от индустриален клас, които имат висока надеждност, силна способност за борба с интерференцията и могат да се адаптират към сурови среди на открито;

▶ Основните функции на високо напрежение, регулиращи трансформатор, оборудвани с комуникационен интерфейс RS485, параметрите на контролера могат да бъдат разгледани и модифицирани в рамките на 30 метра от инсталационната точка чрез безжичен комуникационен модул.

▶ Cloud или SM карта също може да се добави дистанционно управление.

● Използване на условия на трансформатор, регулиращ високо напрежение

▶ Надмора: ≤ 2000m

▶ Температура на околната среда: -25 ° C ~+45 ° C

▶ Относителна влажност: по -малко от 90%

▶ Възможност за предотвратяване на замърсяване: ниво LLL

▶ Наклон на инсталацията: <2%

 Около устройството няма замърсяване или корозивна среда, която сериозно влияе върху неговата изолация и няма опасност от пожар или експлозия на работното място и няма тежка вибрация. Внимание: Когато работната среда надвишава горните условия, потребителите трябва да предоставят специални инструкции при извършване на поръчки.

● Високо напрежение, регулиращи трансформатора, отговарят на стандартите

◆ Стандарти за проектиране на производството

▶ JB8749-1998 Общи технически изисквания за регулатори на напрежението

▶ GB1094-2013 Power Transformers

▶ GB/T6451-2008 Технически параметри и изисквания за три фаза OI потопени силови трансформатори

▶ Насоки за подбора на силови трансформатори (GB/T17468-1998) GB10230-2007 на смяна на натоварването с чейнджър

▶ Насоки за прилагането на смяна на натоварване на крана (GB/T1058-1989) O DL/T572-2010 0perating ▶ Регламенти за силови трансформатори

◆ Основни стандарти за употреба

Напрежението на инсталационната точка на автоматичния регулатор на напрежението на SVR се отговаря на изискванията на националния стандарт GB/T12325-2008 за отклонение на захранването на напрежението: Сумата от абсолютните стойности на положителните и отрицателните отклонения на напрежението на захранването от 35KV и по-горе не трябва да надвишава 10% от наниженото напрежение; Допустимото отклонение на трифазното захранващо напрежение от 20kV и по-ниско е + 7% от номиналното напрежение; Допустимото отклонение на 220V еднофазно захранване е+7% и -10% от номиналното напрежение.

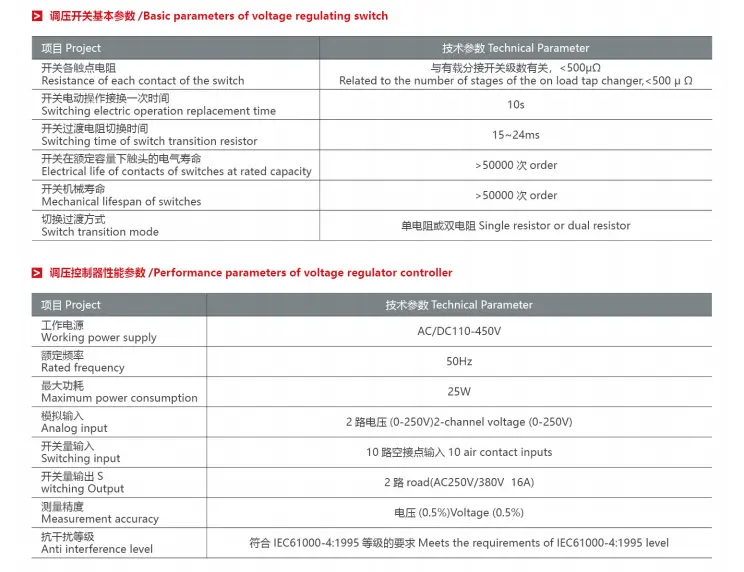

◆ Технически параметри на SVR тип високо напрежение, регулиращ трансформатор

● Инструкции за инсталиране на трансформатор SVR тип SVR

1. Инсталирането на продукта е отговорност на потребителя и доставчикът може да изпраща служители за следпродажбени услуги до сайта за насоки.

2. След като оборудването е на мястото си, заземяване трябва да се използва заземяващ проводник за многоточково заземяване. Съпротивлението на заземяването не трябва да надвишава 4 ома, а дълбочината на заземяващия орган, погребан под земята, трябва да отговаря на изискванията за заземяване на правилата за власт.

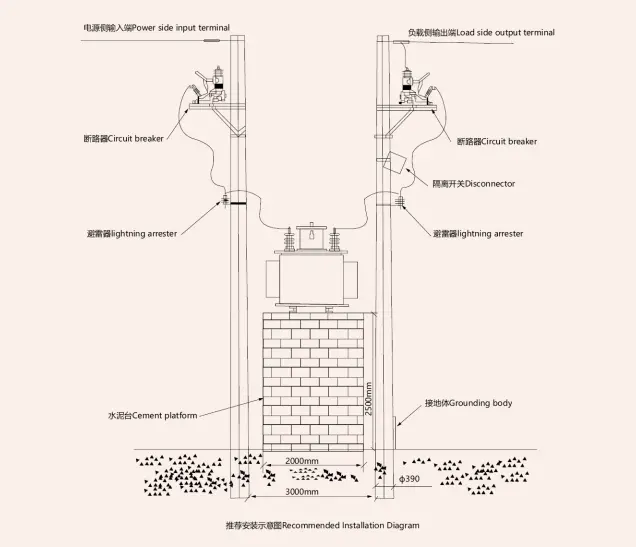

Референтната диаграма на инсталацията е следната:
