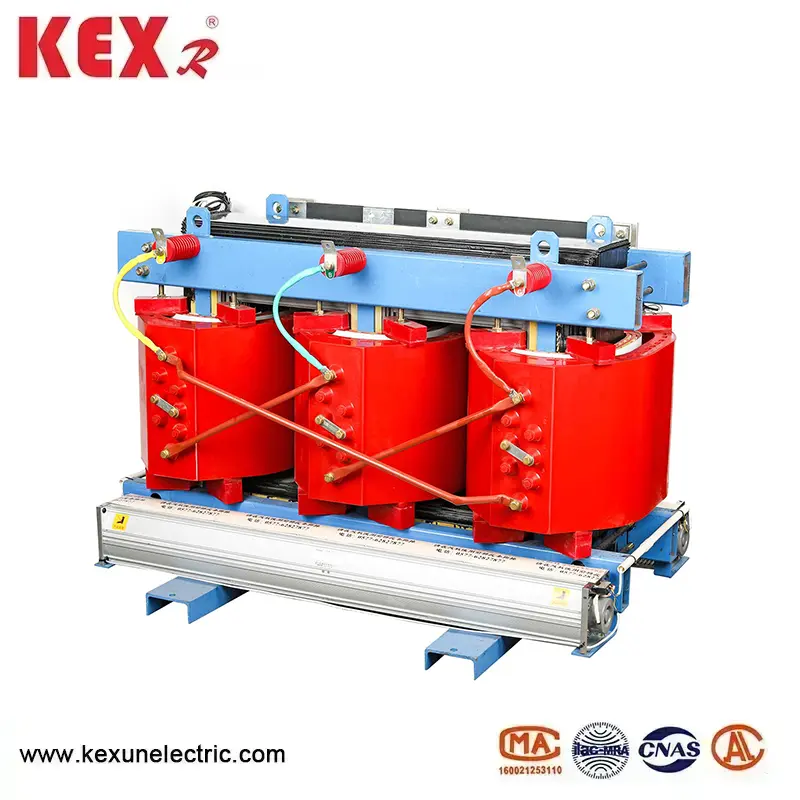

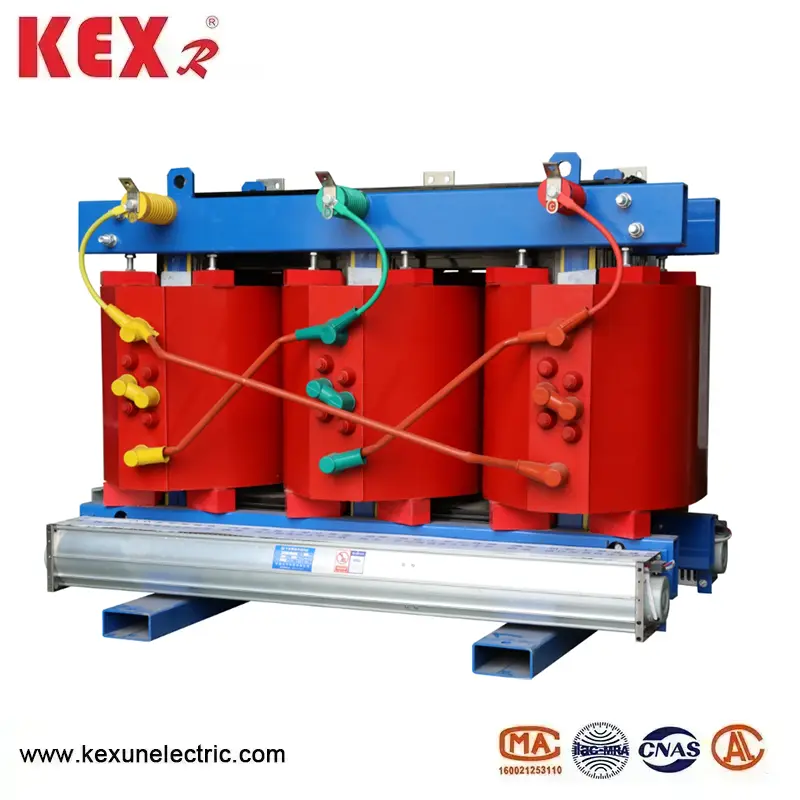

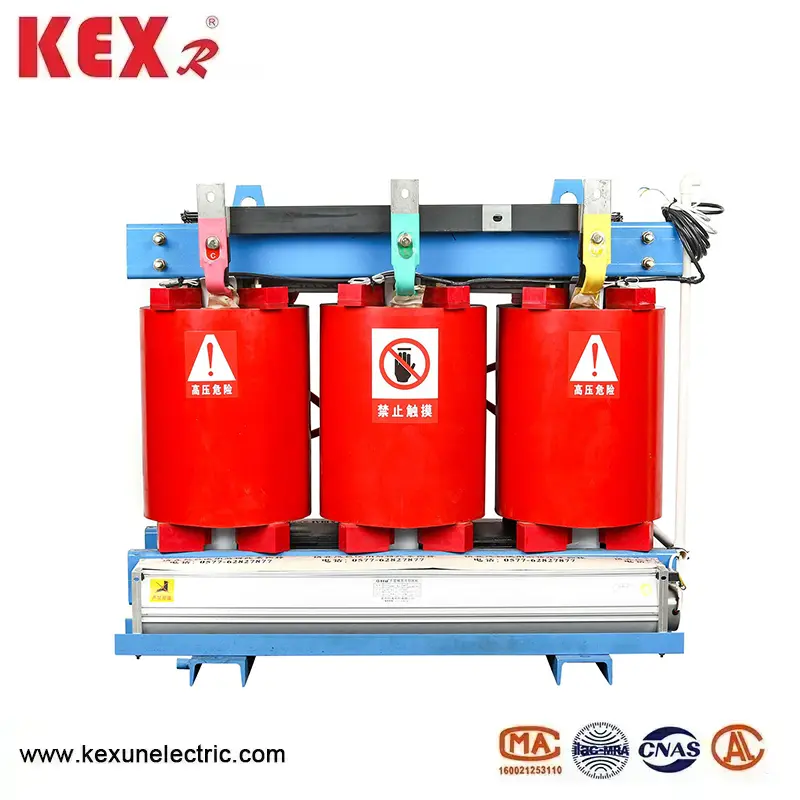

Екологичен трансформатор от сух тип

◆ Ядро на SGB10 тип екологичен сух тип трансформатор

Желязното ядро ​​е направено от вносни зърнени, ориентирани висококачествени с магнитна проводимост силициеви стоманени листове, подредени заедно. The45 ° напълно наклонена конструкция на ставите приема еластично фиксиращо устройство между намотката и желязното ядро, което позволява на трансформатора да има ниска загуба без натоварване и шум. Повърхността на желязната ядро ​​се обработва със специална технология, която не само намалява шума на трансформатора, но също така предотвратява желязото от ръжда по време на работа. фиксиран към основата като цяло. Намотката е фиксирана от еластични подложки и буфериращата структура може да намали нивото на вибрациите и шума на намотката.

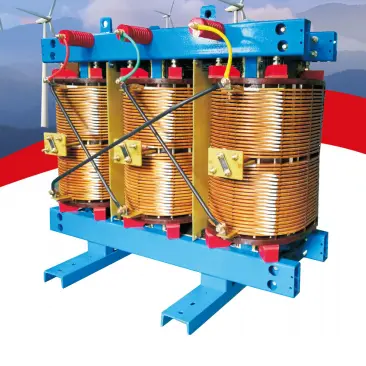

◆ Високо и ниско напрежение бобини

Намотките с високо и ниско напрежение са изработени от изолационен материал Nomex и многократно се импрегнират с импрегнираща боя без разтворител, използвайки оборудване за налягане на VPL вакуум, а след това многократно се пекат и се втвърдяват при високи температури. Намотката с високо напрежение възприема непрекъсната структура с висока механична якост и добри условия на разсейване на топлина, като избягва недостатъците на високото междуслойно напрежение, лошата способност за разсейване на топлината, лесната термична срив и ниската механична якост на мултилайзерните цилиндрични намотки, като по този начин подобряват надеждността на работата на продукта; Намотката с ниско напрежение възприема фолио или надлъжна спирална структура на дихателните пътища. Импрегнираната намотка има отлична устойчивост на влага и може да издържи по -ефективно въздействието, тя няма пукнатини или частично изхвърляне и е лесна за изсъхване, разлагане и рециклиране след експлоатационния си живот, защитавайки околната среда.

◆ Черупка

Ако е необходимо, Kexun Electric може да осигури на черупките нива на защита на IP20 или IP23. Значението на нивото на защита на корпуса LP20 е, че твърдите чужди предмети с диаметър 12 мм не могат да влязат. За да се гарантира циркулацията на охлаждащия въздух, дъното и горната част на черупката са направени от мрежести плочи

◆ Защита на прегряване

За да предприемат защитни мерки срещу прегряване на бобината, SGB10 тип екологичен трансформатор от сух тип от 315KVA и по-горе е оборудвано с устройство за защита на дисплея на температурата. Това устройство използва елементи за сензор на температурата, вградени в намотката с ниско напрежение като източник на сигнал за инструмента за цифров дисплей. Когато температурата във вътрешността на намотката с ниско напрежение се променя, инструментът за цифрово показване на температурата показва нова температурна стойност и изпълнява контролни и алармени функции въз основа на тази температурна стойност, за да защити трансформатора.

◆ Капацитет на претоварване

Типът SGB10 ЕКСОБРАЖДАНЕ НА СТРАНА ТРАНСФОРМАР НА СТРАНА ВЪЗДЕЙСТВИЯ НОВА СТРУКТУРА, НОВИ МАТЕРИАЛИ И НОВИ ПРОЦЕСИ, С ДОБРИ условия на разсейване на топлина, дълъг топлинен живот и изключително силен капацитет на претоварване, той може да работи безопасно и надеждно за дълго време под 120%претоварване. В старата 23 среда няма нужда от охлаждане на вентилатора и все още може да работи при пълно натоварване за дълго време.

◆ Сигурност

The SGB10 type Environment-friendly Dry-type Transformer is the highest safety performance dry-type transformer available today, All insulation materials are noncombustible, self extinguishing, non-toxic, and contain less than 10% of flammable substances compared to epoxy cast products.They burn for a long time at a high temperature of 800 'c without producing toxic smoke, thus overcoming the defect of toxic gases produced during the combustion на епоксидни роли трансформатори. SG (B) 10 Нов продукт демонстрира превъзходна производителност в приложения с високи изисквания за безопасност, влажни и горещи условия и лоша вентилация, като мощност, метро, ​​кораб, химикал и металургична промишленост.

◆ Отлично устойчивост на влага

Изолационната система на Nomex на SGB10 тип екологичен сух тип трансформатор е способен да издържа на инвазията на влага.

◆ По -малък обем и по -леко тегло

Типът SGB10 Type Environmentlidal Transformer Transformer използва DuPont Nomex@ Paper като основен изолационен материал и го използва като хибридна изолация на най-горещата точка на трансформатора, намалявайки размера и теглото си в сравнение с епоксидната смола в трансформаторите със същия капацитет.

◆ Защита на околната среда

Екологичният трансформатор от тип SGB10 може да бъде разложен и рециклиран след експлоатационния му живот, преодолявайки дефекта на епоксидните смоли, които хвърлят сух тип трансформатори, които не могат да бъдат разложени и замърсяват околната среда, за да се втвърдят в втвърдяването и сливането на смола и стъклени влакна в цяло след експлоатационния си живот.

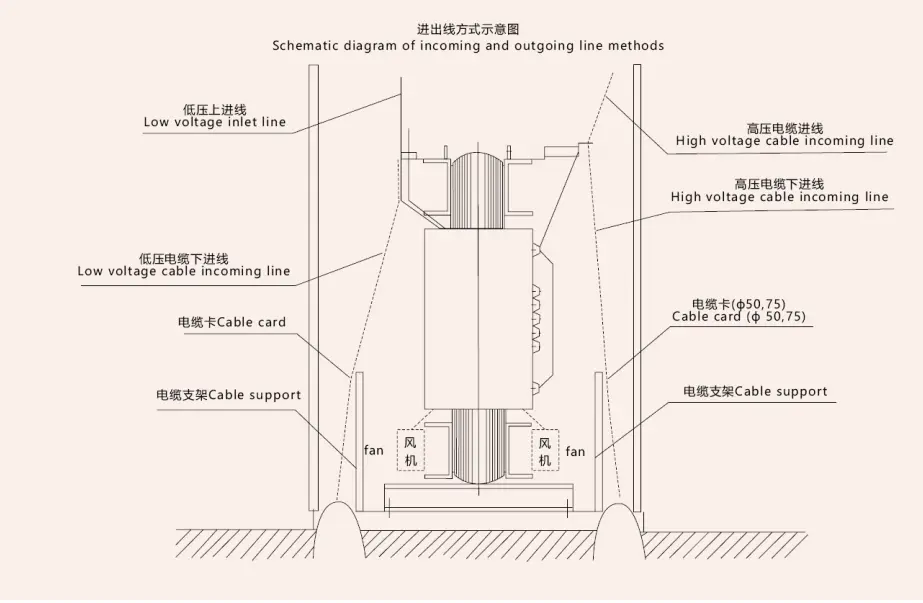

◆ Оловен проводник

Изходният терминал с високо напрежение е фиксиран в горната част на намотката, а кранът е разположен в средата на намотката. В случай на прекъсване на захранването, крана се променя чрез свързващо парче за регулиране на изходното напрежение. Изходящият терминал с ниско напрежение е проводима лента тип плоча, която е надеждно свързана към изходящата лента през болтове.

◆ Съответни стандарти

GB1094.11-2007 "Трансформатори от сух тип"

GB/T10228-1997 "Технически параметри и

Изисквания за силови трансформатори на сух тип "

GB/T17211-1998 "Ръководство за натоварване за силови трансформатори на сух тип"

JB/T10088-2004 "Ниво на звука от 6-220kV Power Transformers"

GB4208-1993 "Степени на защита, предоставени от заграждения (LP код)"

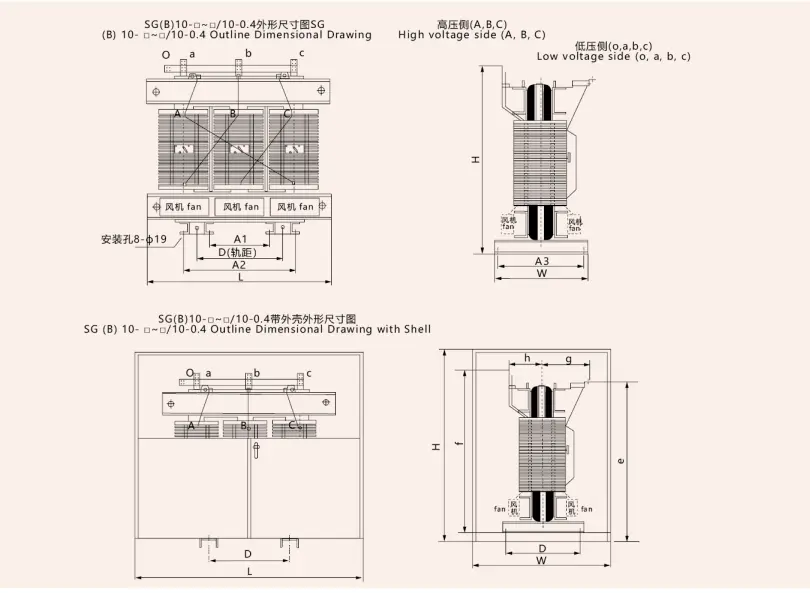

◆ Размери на външния вид и инсталацията на екологичния сух тип SGB10 тип SGB10

◆ Технически параметри на 10kV SGB10 тип екологичен трансформатор от сух тип
