AIS Switchgear

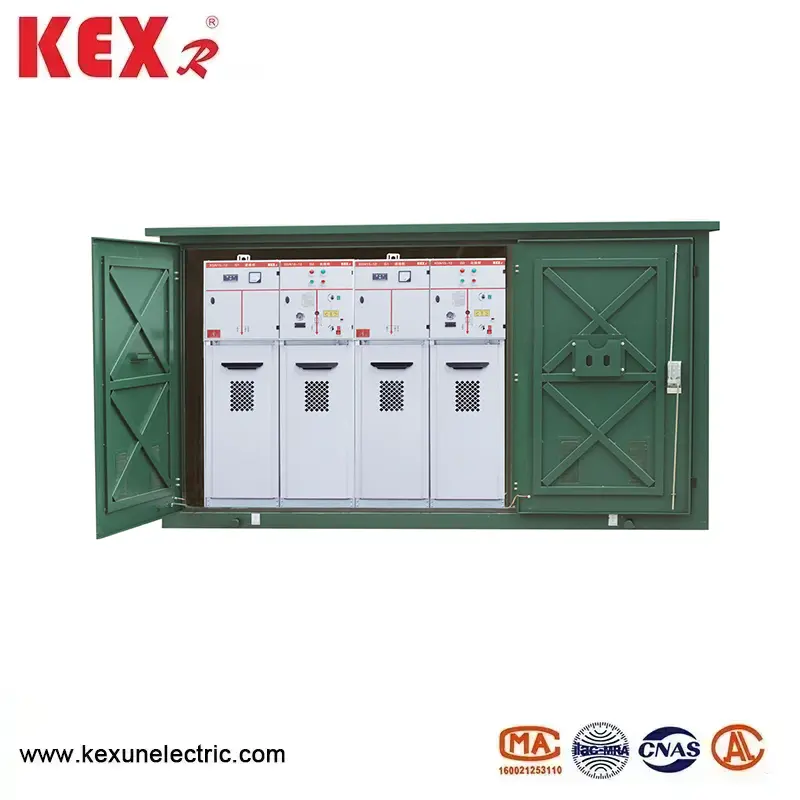

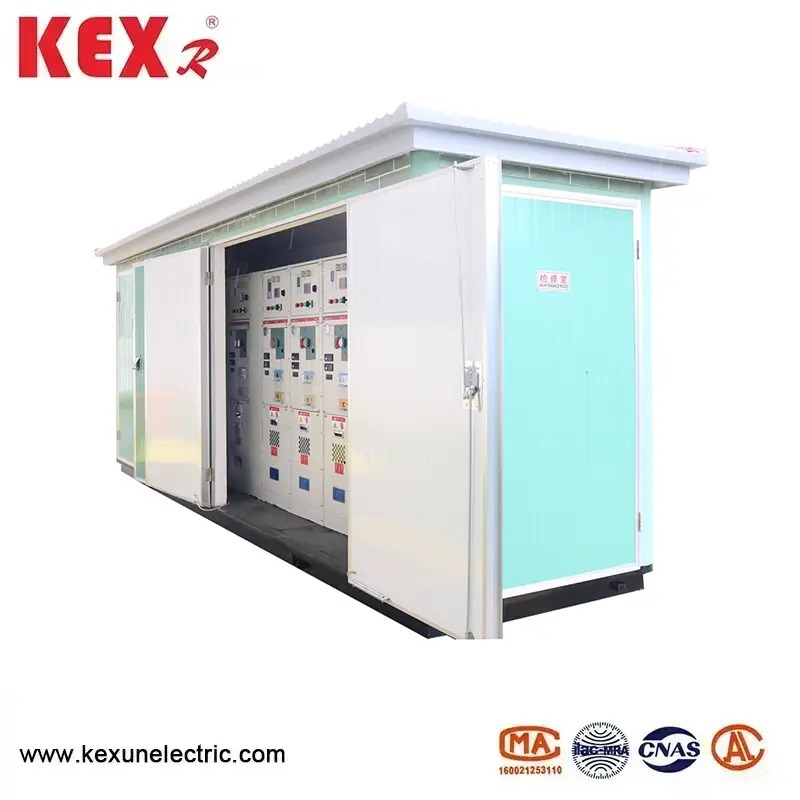

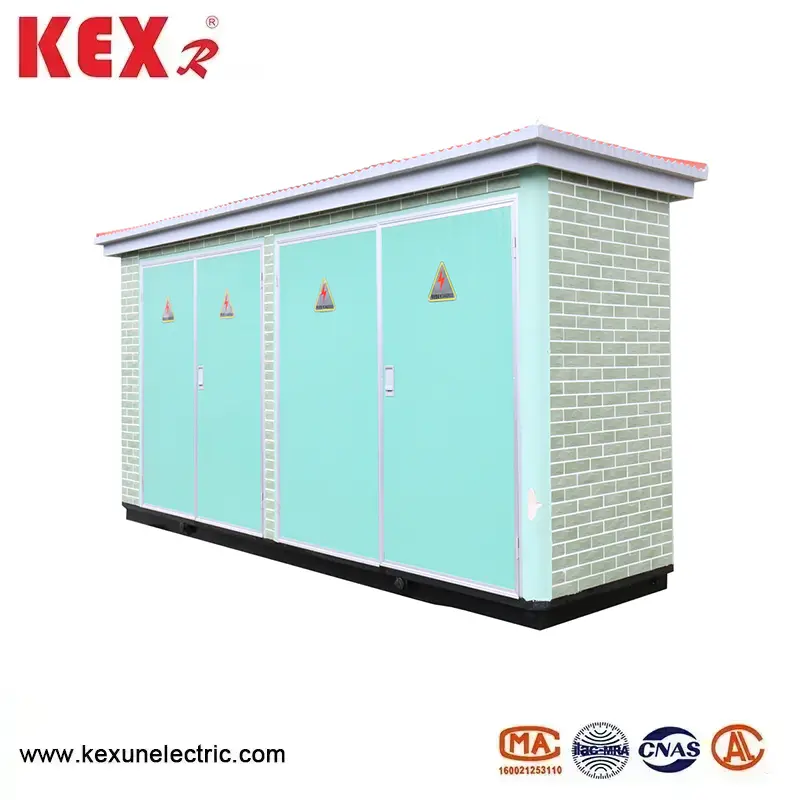

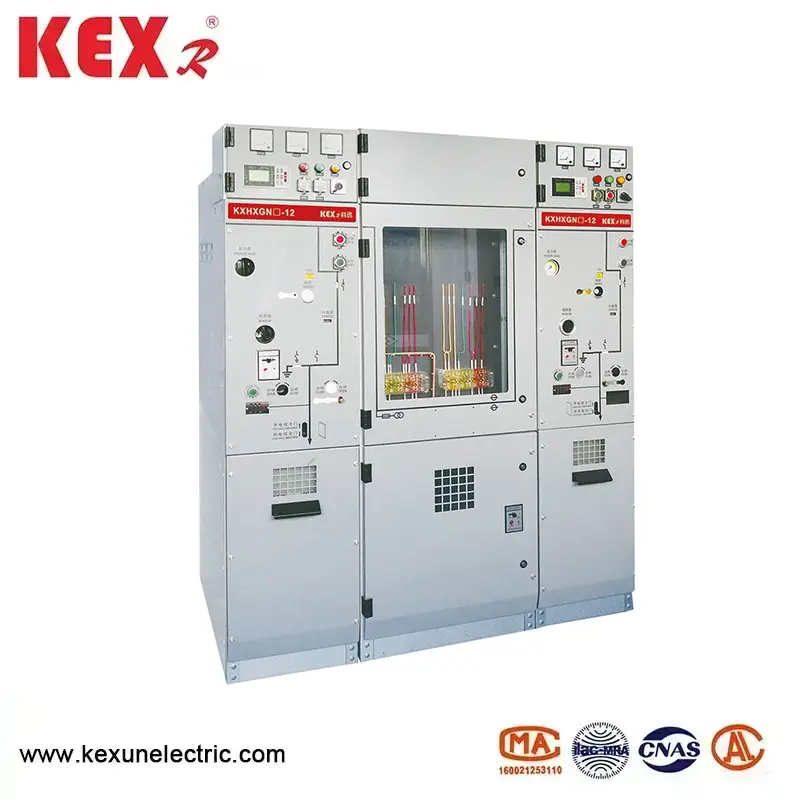

KXHXGN-12 Type AIS Switchgear, произведен от KEXR, доставчик на мощност и разпределително оборудване в Китай, е 12kV газо-изолиран мрежов шкаф (C-GIS) с газ за опазване на околната среда (като сух въздух, азотен или смесен газ) като изолационна среда, която е подходяща за захранващо захранване, терминална захранваща захранване и дребно-мащабно отваряне и затварящи станции на разсейване.
Модел: KXHXGN-12
Марка: Kexr

Изпратете запитване

Описание на продукта

● Основна характеристика на AIS Switchgear

(1) Предимства за опазване на околната среда

◆ Безплатни SFGAs: Използват се AIS Switchgear приема сух въздух, азот или нов газ за опазване на околната среда (като G, Airplus® и др.), Което е в съответствие с разпоредбите на ЕС F-GAS и „Двойния въглероден“ на Китай.

◆ Емисии с ниско съдържание на въглерод: В сравнение с SF Ring Network Cabinet, GWP (потенциал за глобално затопляне) се приближава до нула.

(2) Структурен дизайн

◆ Модулен дизайн: AIS Switchgear единицата на входящата линия, изходящата линия, измерването и PT може да бъде разширена.

◆ Приложена структура: Нивото на защита на AIS Switchgear достига до IP67, който е прахоустойчив, устойчив на влага и кондензация, подходящ за сурова среда.

Compact Размер: Спестява пространство от AIS Ring Network Cabinet и е по -екологичен от традиционния SF₆ GIS.

(3) Интелигентни опции

Интелигентният мониторинг (като DTU, онлайн измерване на температурата, частичен мониторинг на разряда и т.н.) може да бъде избран, за да поддържа достъп до Интернет на нещата (IoT) и да реализира отдалечена работа и поддръжка.

● Технически параметри на AIS превключвателя

◆ шкаф за прекъсвач на веригата

Артикул				Единица	Данни
Номинално напрежение				Kv	12
Номинална честота				Hz	50
Номинално ниво на изолация	1 минути работеща честота издържа Напрежение		Да се разгради ， фаза до фаза	Kv	42
			Почивка		48
	Осветление импулс издържа на напрежение （пик）		Да се разгради ， фаза до фаза	Kv	75
			Почивка		85
	1мин честота на мощността издържа на напрежение на спомагателна/контролна верига (към земята)			Kv	2
Оценен ток				A	630
Оценен краткосрочен издържащ ток （Виртуална стойност）			Основен превключвател за верига/заземяване	the	25/4s
			Заземяваща верига	the	21.7/4s
Номинален връх издържа на ток			Основен превключвател за верига/заземяване	the	63
			Заземяваща верига	the	54.5
Оценен ток на късо съединение и времена				ka/време	25/30
Номинален ток за затваряне на късо съединение (пик)				the	63
Номинален ток за зареждане на кабели				A	25
Оценена експлоатационна последователност на прекъсвача O-0.3S-CO-180S-CO
Мехнически живот		Прекъсвач /изключване		Време	10000/3000
IP степен		Запечатана кутия			IP67
		Swichgear Shell			IP4X
Налягане на газ		Номинално ниво на зареждане на газ (20 ℃, налягане на габарит)		MPA	0.02
		Номинално ниво на газов мин (20 ℃, налягане на габарит)		MPA	0
Изпълнение на уплътняване,		Годишна степен на изтичане		%/Година	≤0.05

◆ Заредете шкафа за превключване

Артикул			Единица	Данни
Номинално напрежение			Kv	12
Номинална честота			Hz	50
Номинално ниво на изолация	1 минути работеща честота издържа Напрежение		Kv

	Осветление импулс издържа на напрежение （пик）		Kv

	1мин честота на мощността издържа на напрежение на спомагателна/контролна верига (към земята)		Kv	2
Оценен ток			A	630
Оценен краткосрочен издържащ ток （Виртуална стойност）		Основен превключвател за верига/заземяване	The	25/4s
		Заземяваща верига	The	21.7/4s
Номинален връх издържа на ток		Основен превключвател за верига/заземяване	The	63
		Заземяваща верига	The	54.5
Номинален ток за затваряне на късо съединение (пик)		Превключвател за зареждане/превключвател за заземяване	The	63
Оценен активен товар, прекъсващ тока			A	630
Номинален ток за прекъсване на затворен контур			A	630
5% номинални активни натоварвания, прекъсващ тока			A	31.5
Номинален ток за зареждане на кабели			A	10
Номинални времена за прекъсване на активното натоварване			Време	100
Счупване на тока на земята на земята			A/време	31.5/10
Токът за зареждане на линиите и кабелите се изключва при условие на повреда на земята.			A/време	17.4/10
Мехнически живот	Прекъсвач /изключване		A/време	10000/3000
IP степен	Запечатана кутия			IP67
	Swichgear Shell			IP4X
Налягане на газ	Номинално ниво на зареждане на газ (20 ℃, налягане на габарит)		MPA	0.02
	Номинално ниво на газов мин (20 ℃, налягане на габарит)		MPA	0
Изпълнение на уплътняване,	Годишна степен на изтичане		%/Година	≤0.05

● Стандарт за внедряване на AIS Switchgear

◆ Общи технически изисквания на стандартите на GB/T 1022 за високо напрежение за превключване и управление. ◆ GB/T39063640.5kV AC метален затворен и контролен оборудване.

◆ GB/T1985 Изолиращо превключвател с високо напрежение и превключвател за заземяване и заземяващ превключвател

◆ GB/T38043.6-40.5kV AC превключвател за натоварване с високо напрежение

◆ GB/T1984 Прекъсвач на променлив ток с високо напрежение

◆ GB/T4208 IP код на нивото на защита на обвивката

◆ GB/T7354 Измерване на частично изхвърляне

◆ GB/T311.1 Координация на изолацията Част 1: Определение, принципи и правила

● Използване на условия на AIS Switchgear

◆ Максимална температура: +45 градуса по Целзий;

◆ Минимална температура: -25 градуса по Целзий;

◆ Максимална температура: (24-часова стойност) +35 градуса по Целзий;

◆ Максимална средна относителна влажност (24 часа 1: ≤ 95%; надморска височина: ≤ 1500м; сеизмичен капацитет: 8 градуса;

◆ Степен на защита: Заредено уплътнение на тялото IP67, Switch Cabine Shell IP4X ；

◆ Околен въздух не трябва да се замърсява очевидно от корозивен горим газ и водна пара.

◆ Няма чести вибрационни места за насилие, а суровият дизайн под сурови части отговаря на всички видове изисквания.

◆ Когато се използва при нормални условия на околната среда извън GB/T3906, потребителят трябва да преговаря с KEXR

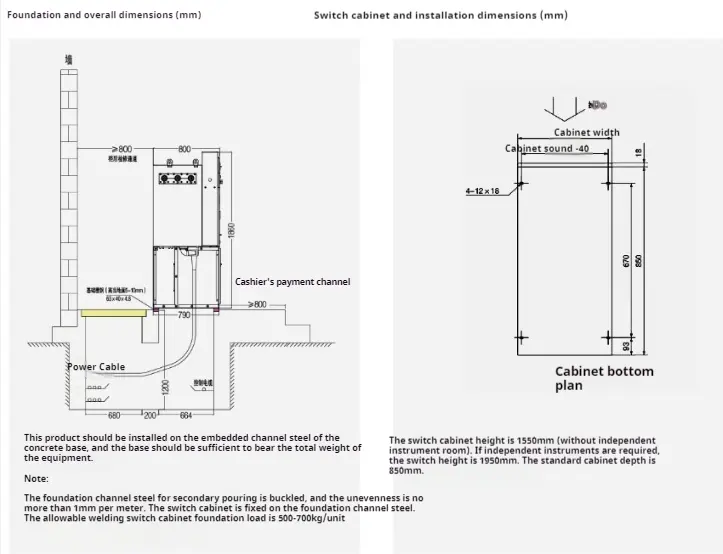

● Инструкции за инсталиране

Ais Switchgear
