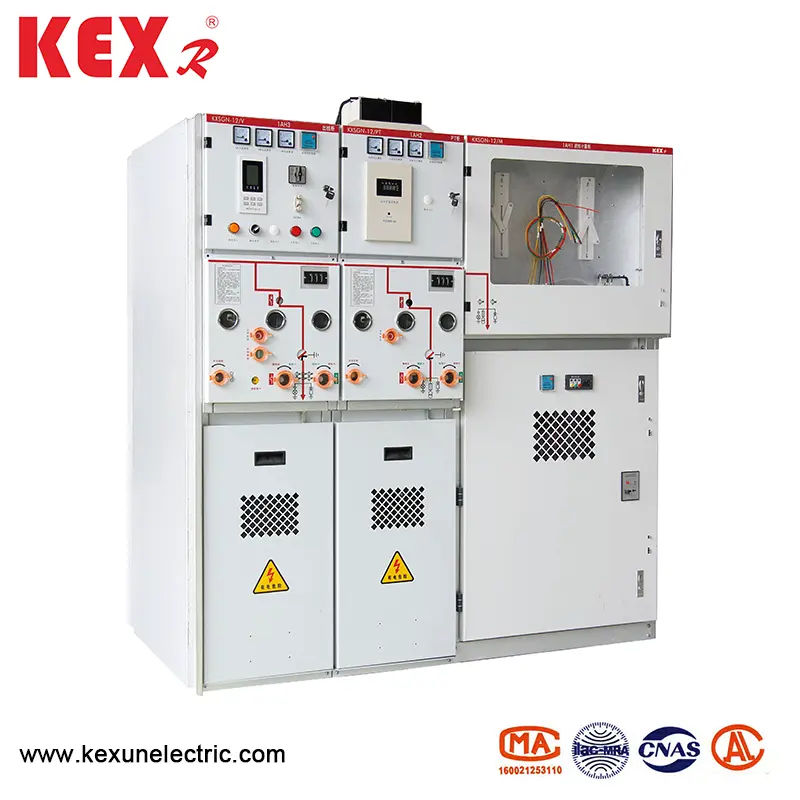

Твърдо изолирано оборудване за превключване на средно напрежение

Kexun е доставчик, специализиран в производството на оборудване за предаване и трансформация на електроенергия в Китай. Солид изолирано оборудване със затворен средно напрежение е един от основните продукти на Kexr. Той използва твърд изолационен материал като основна изолационна среда, осигурявайки перфектна серия от решения за потребителите на захранване и дистрибуция на мрежата.
Модел: KXSGN-12
Марка: Kexr

Изпратете запитване

Описание на продукта

● Преглед на продукта

KXSGN-12 Твърдо изолирано оборудване за превключване на затворено средно напрежение има много схеми като защита на прекъсвачите, защита на трансформатора, контрол на натоварването, комбиниране на предпазители, електричество, PT захранване, повдигане на съединителя на шината и т.н. Този продукт може да се използва като оборудване за разпределение на мрежата за електроенергия, а също така може да се използва като оборудване за разпределение на електроенергия за градско изграждане на индустриални и минни предприятия, с характеристиките на многофункционалността и гъвкавостта.

Твърдата изолирана затворено оборудване за превключване на средно напрежение приема твърд изолационен материал като основна изолационна среда, вакуумно прекъсвач, проводима връзка, прекъсване, заземяващ превключвател, основна шина, клонова шина и други основни електрически вериги са обвити и опаковани с твърда изолационна среда в един или няколко модула с определени функции, които могат да се комбинират или да се разширяват отново и да имат пълна изолация и стягане.

● Условия за употреба

Температура на околната среда: -45 ~ 40 ℃

Максимална надморска височина: 4000м

Макс дневна средна температура: 35 ℃

Макс ежедневна влажност: 95%

Макс месечна влажност: 90%

Макс сеизмична интензивност: 8 клас

ЗАБЕЛЕЖКА: Твърдо изолирано оборудване за превключване на средно напрежение трябва да бъде инсталирано на място без пожар, експлозия и вибрация на насилие.

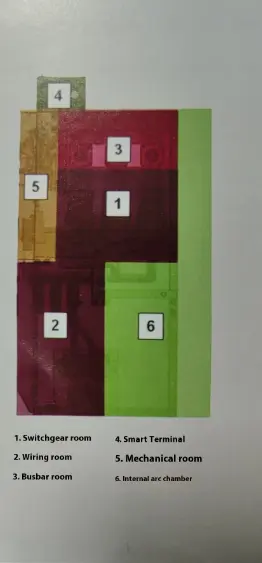

● Разпределителна структура

Solid Insulated Closed Medium Voltage Switch Equipment

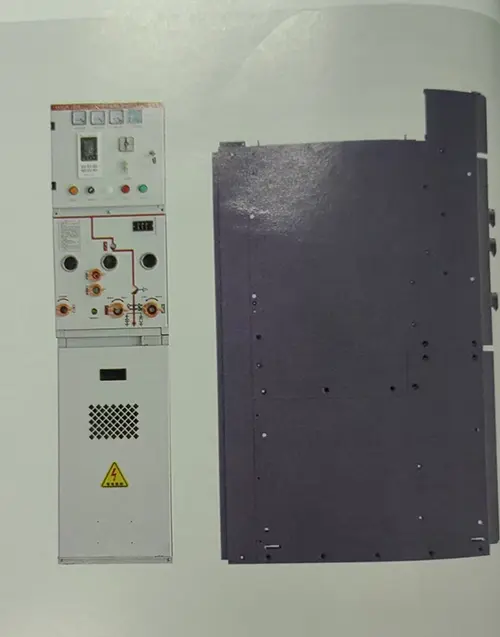

● Размер на очертанията на твърдо изолирано оборудване за превключване на средно напрежение

Solid Insulated Closed Medium Voltage Switch Equipment

◆ По -нисък тип изолация

План	Ширина на шкафа	Дълбочина на шкафа	Височина на шкафа	Топ защита
PT входяща линия	450	940	1500	Увеличение 200
Входящи и очертания	375	940	1500	Увеличение 200
Превключвател за взаимосвързаност	375	940	1500	Увеличение 200
Изолация на взаимовръзката	375	940	1500	Увеличение 200
Вдигане на автобуси	375	940	1500	Увеличение 200
Традиционно измерване	750	940	1500	Увеличение 200
Компактно измерване	375	940	1500	Увеличение 200
Захранване Pt	450	940	1500	Увеличение 200
Базова станция за контрол и защита	375	940	1500

◆ Горна изолация тип

План	Ширина на шкафа	Дълбочина на шкафа	Височина на шкафа	Надземни очертания
PT входяща линия	450	940	1800	Дълбок 260
Входящи и очертания	425	940	1800	Дълбок 260
Превключвател за взаимосвързаност	425	940	1800	Дълбок 260
Изолация на взаимовръзката	425	940	1800	Дълбок 260
Вдигане на автобуси	425	940	1800	Дълбок 260
Традиционно измерване	750	940	1800	Дълбок 260
Компактно измерване	425	940	1800	Дълбок 260
Захранване Pt	450	940	1800	Дълбок 260
Базова станция за контрол и защита	375	940	1800

● Технически параметър

◆ Технически параметри на SwitchGear

Артикул			Единица	Данни
Номинално напрежение			Kv	12
Номинална честота			Kv	50
Оценен ток			Kv	630	1250
Номинално ниво на изолация	Честотата на мощността издържа на напрежение （UD） 1 мин	Почивка	A	48
		Алтернативен	A	42
		Относителна земя	A	42
	Светкавичен импулс издържа на напрежение （нагоре）	Почивка	A	85
		Алтернативен	A	75
		Относителна земя	A	75
Номинална тока с късо съединение （1sc）			A	25	31.5
Оценен краткосрочен издържащ ток （4s）			The	25	31.5
Номинален пик издържа на ток （1p）			The	63	80
Оценен ток за затваряне на късо съединение （пик） (1MA)			The	63	80
Оценка на защитата на корпуса			The	IP4X
Метод на работа			Време	Пролетен тип съхранение на енергия

◆ Технически параметри на изолиран превключвател за заземяване

Артикул			Единица	Данни
Номинално напрежение			Kv	12
Оценен ток			A	630	1250
Оценен краткосрочен издържащ ток （4s）			The	25	31.5
Оценен връх издържа на ток				63	80
	Честотата на мощността издържа на напрежение （UD） 1 мин	Фаза и земя	Kv	42
		Почивка		48
	Номинална светкавица импулс издържа на напрежение （нагоре）	Фаза и земя	Kv	75
		Почивка		85
Механичен живот на изключване (ON-OFF)			Време	3000
Механичен живот на заземяващ превключвател (изключване)			Време	3000

Горещи маркери: Твърда изолирана затворено оборудване със средно напрежение, производител на Китай, Kexun Solutions
