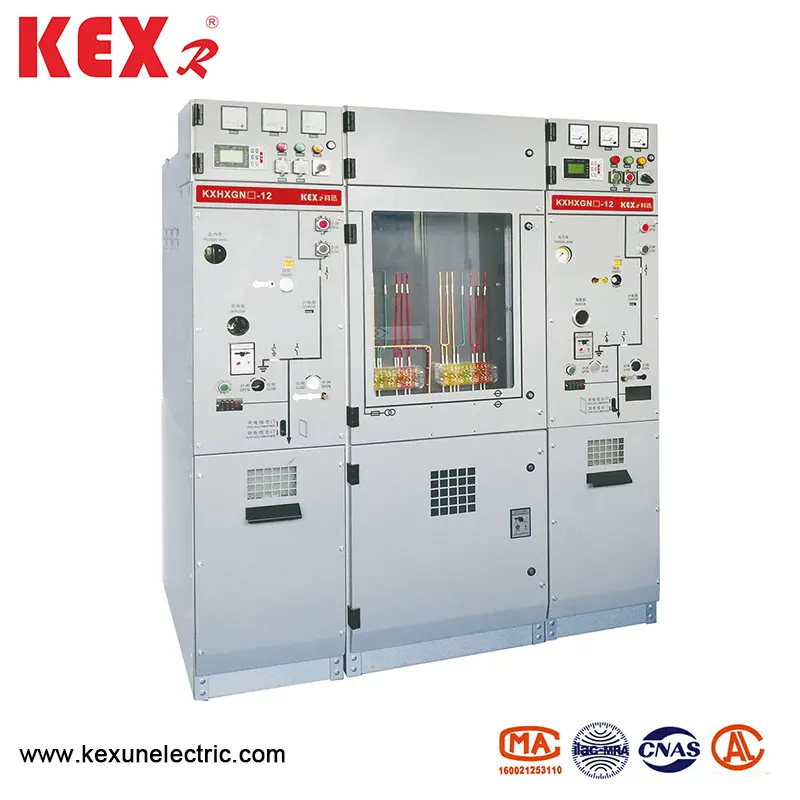

Основно устройство за изолиран пръстен за опазване на околната среда

● Характеристики на продукта

▶ Широко обхват на приложение: Основният звено за опазване на околната среда Основният пръстен не използва токсичен и вреден газ, който определя безопасността на околната среда за използване. Независимо дали е в мазето, в тунела, на кораба или в различни среди отвътре и отвън. Вътрешността на склада с високо налягане може да бъде напълнен със сух въздух или азот, който е подходящ за безопасното използване при тежки условия, като например голяма надморска височина, силна пясъчна буря, ниска температура, тежка студена, високи изисквания за защита на околната среда, чести места за работа, безопасни места за взривоустойчивост, висока солена мъгла и кондензация. Напълно изолиран и напълно затворен, той е подходящ оборудването да продължи да работи, след като предприема някои мерки за почистване и сушене след кратък период на приток на вода.

▶ Без поддръжка: HXGN (H) □ -12 Тип Защита на екологичния газов изолиран пръстен Основното устройство е в напълно запечатано състояние, с изключение на частта с високо напрежение на работния механизъм, така че да може да се избегне почистването и поддръжката и разходите за работа и поддръжка могат да бъдат намалени. Кабинетът Switch има висока степен на автоматизация, а функцията за онлайн откриване ще информира потребителя за работата на оборудването в реално време. Той е по -благоприятно за автоматизацията на дистрибуторската мрежа. Намалете ръчната експлоатационна цена и производствените разходи на електроенергийните предприятия.

▶ Висока безопасност: Перфектната заключваща система, трифазната изолация на счупване е ясно видима, като се избягва инцидентите с мизопресиране. Отменена sf. Прилагане на газ. Укрепете структурата на интерфазната изолация, за да се избегне интерфазна или многостранна късо съединение, за да се разшири или причини експлозия. Вакуумният прекъсвач с вакуумна вакуумна енергия на газовия шкаф за опазване на експлозия и опазване на околната среда е приет и твърдият уплътнителен полюс има допълнителни защитни показатели за превключвателя.

▶ Лесна работа: Превключвателят за заземяване на изключването има само една работна дръжка, така че няма нужда да се идентифицирате и да се притеснявате за грешки. Когато прекъсвачът на веригата работи, операционната дръжка на превключвателя за заземяване на изключване не може да се управлява и няма нужда от сложно техническо обучение, което прави операцията изключително проста и предотвратява грешката в работата. Твърдият уплътнителен полюс се образува от процеса на епоксидна смола, който има отлични електрически и механични свойства

▶ Твърдият уплътнителен полюс е ключовата част на превключвателя, която е едновременно изолационна част и лагерна част. В същото време той отговаря на техническите изисквания за топлинна устойчивост, устойчивост на студ, устойчивост на напукване, висока механична якост и добра якост на изолация.

▶ Структурата на единичния шкаф приема общата изолирана шина и кабелна тапа, произведена от професионални производители на аксесоари за кабели. Разходите могат да бъдат сглобени на място и да се разширят по желание, което избягва неудобството от транспорта и монтажа, причинени от множество групи шкафове. Разбира се, комбинираните шкафове могат да бъдат предоставени и при поискване.

▶ Ясно видима истинска счупване на изолация.

▶ Цялата серия от продукти е проектирана по унифициран начин, осигурявайки различни типове шкафове (прекъсвач на веригата, превключвател на зареждане, PT, автобусна лента, автобусна лента и др.), Изисквани от потребителите, а геометричните размери са напълно последователни.

▶ Шкафът за превключване има интелигентни интерфейси и позиции за инсталиране на сензори, които могат да отговарят на изискванията на Smart Grid, след като са оборудвани с интелигентно оборудване.

▶ Основната шина приема стандартна силиконова гумена суха шина.

▶ Разединителят приема прекъсване на три станции, който е инсталиран от страна на шината.

▶ Отличните характеристики на основната единица за изолиран пръстен за опазване на околната среда

Определя, че той може напълно да замени SF6 Load Switch Ring Network Cabinet.

● Условия за употреба

◆ Температура: -25 ~ 45 ℃

◆ Макс. Ежедневна температура: 35 ℃

◆ IP степен: заредено уплътнение на тялото IP67, Switch Cabine Shell IP4X

◆ Основният въздух на основния агрегат за опазване на околната среда, който основният агрегат не трябва да се замърсява от корозивен горим газ и водна пара.

◆ Няма чести вибрационни места за насилие, а дизайнът на суростта при сурови части отговаря на различни изисквания.

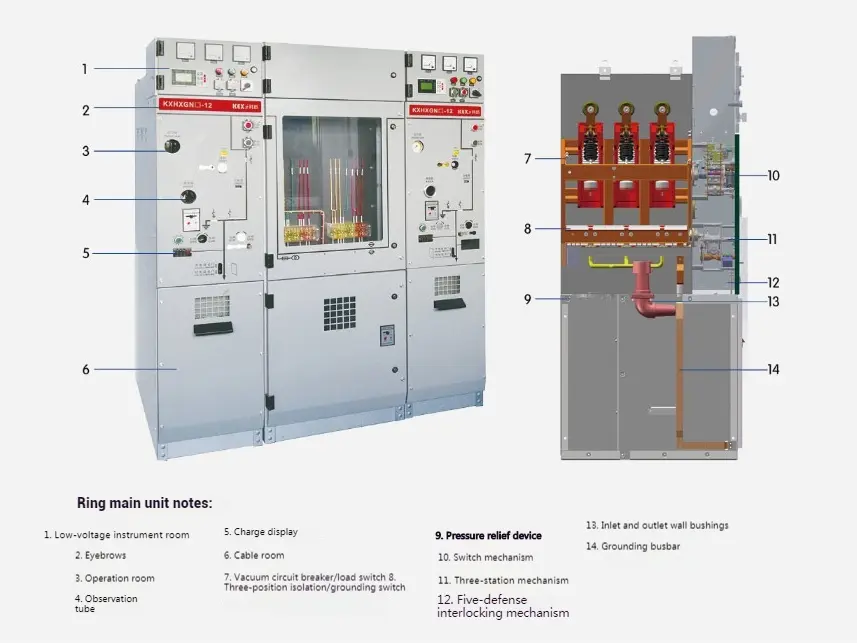

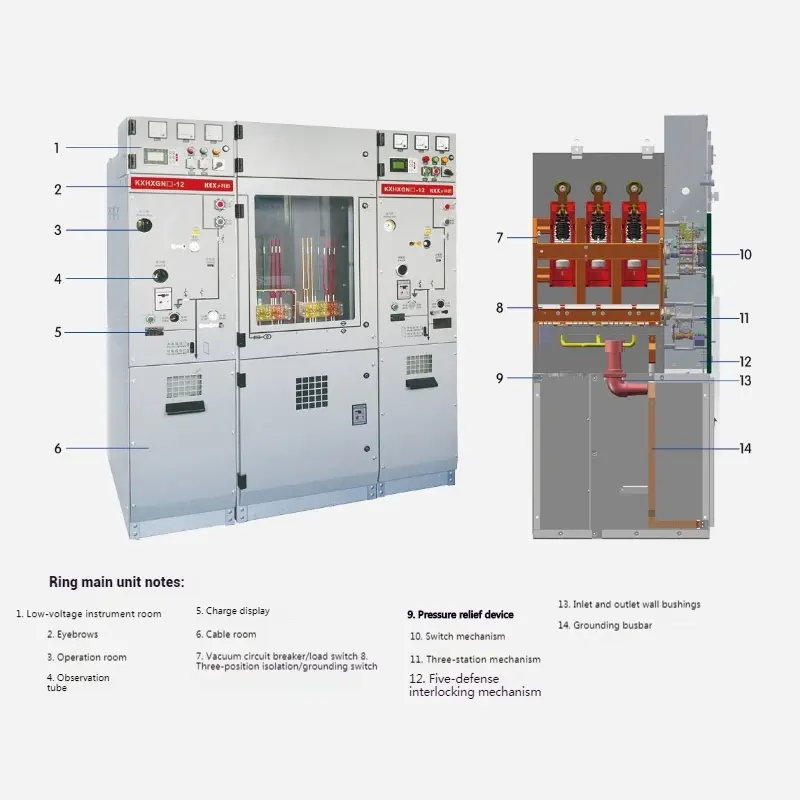

● Структура на шкафа

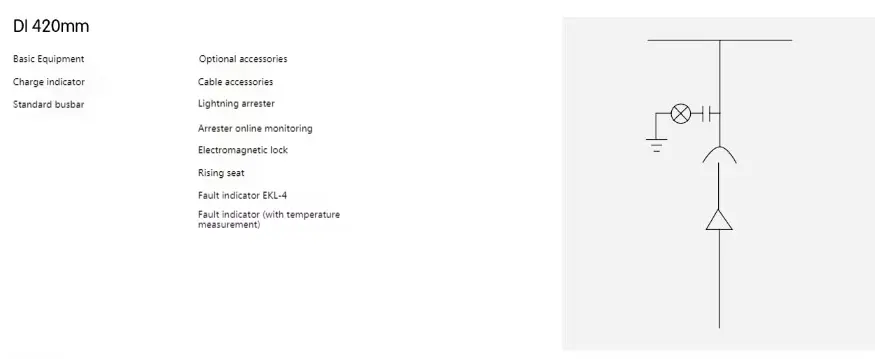

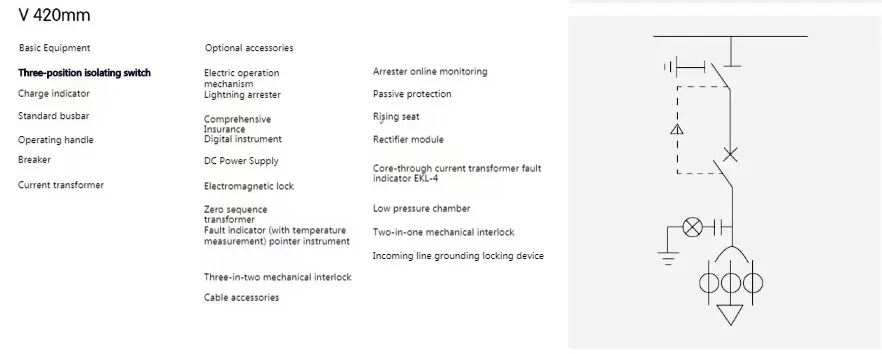

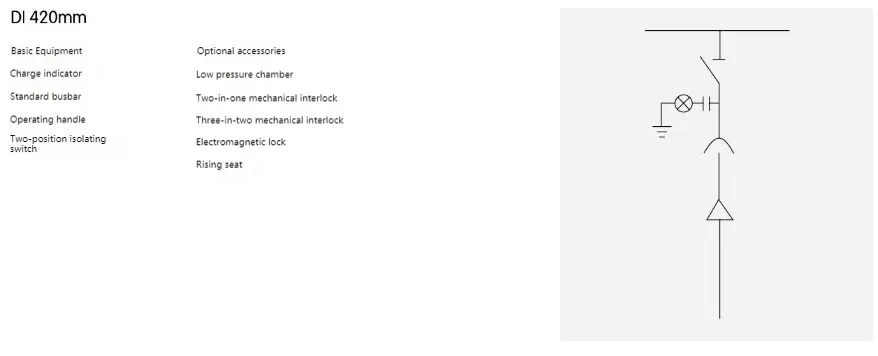

◆ Схема за конфигуриране 1 на основната единица за опазване на околната среда, изолиран пръстен

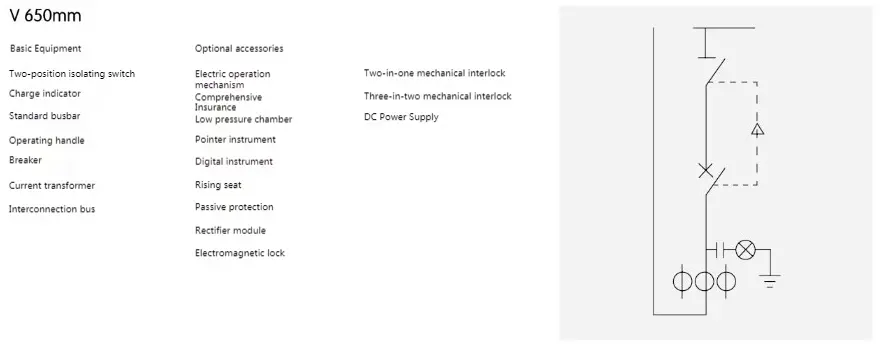

◆ Схема за конфигуриране 2 на основната единица за опазване на околната среда, изолиран пръстен

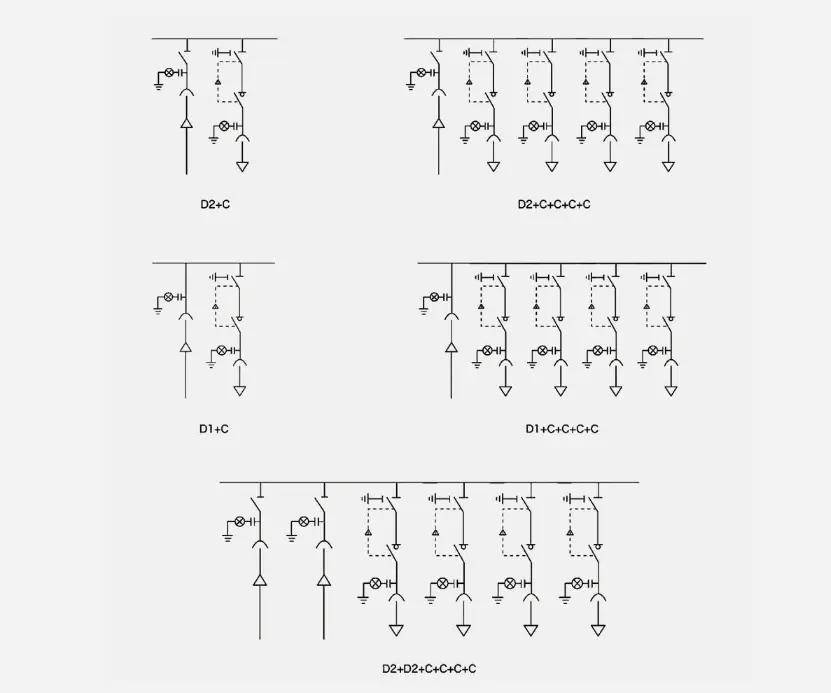

◆ Типична комбинация от схема 1 на основната единица за опазване на околната среда, изолирана на пръстена

Забележка: Горните типични референтни схеми могат да бъдат комбинирани по различни начини според нуждите на потребителите.

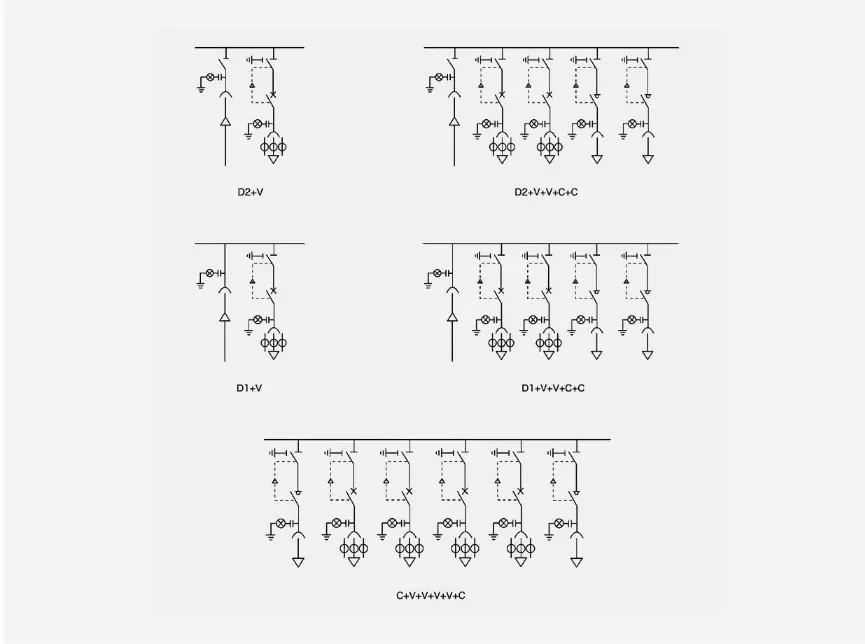

Типична комбинация от схема 2 на основната единица за опазване на околната среда, изолирана пръстен

Забележка: Горните типични референтни схеми могат да бъдат комбинирани по различни начини според нуждите на потребителите.

● Превключвайте инструкциите за работа

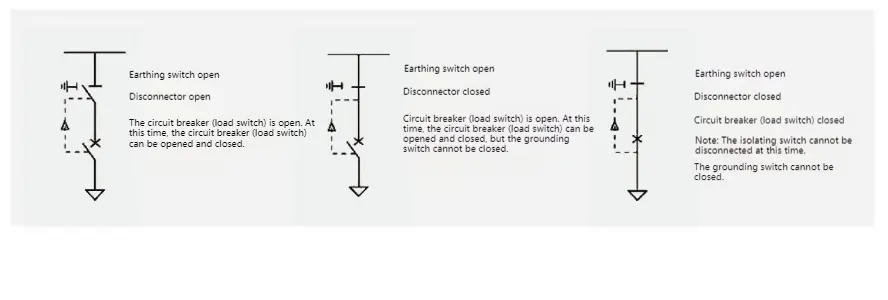

◆ Включете състояние на позицията и блокиране

◆ Работни стъпки

Предаване на захранване: Закачете (затворете) Горните и долните врати с прекъсвач на веригата (превключвател за зареждане) → Заземяващият превключвател с изолиращ превключвател → прекъсвачът (превключвателят на зареждане) с предаване на захранване е завършен.

Изрязване на захранване: прекъсвач (превключвател за зареждане) → Разкъсване → превключвател за заземяване → прекъсвач (превключвател за зареждане) се разтоварва (отворен) и вратата е затъмнена.

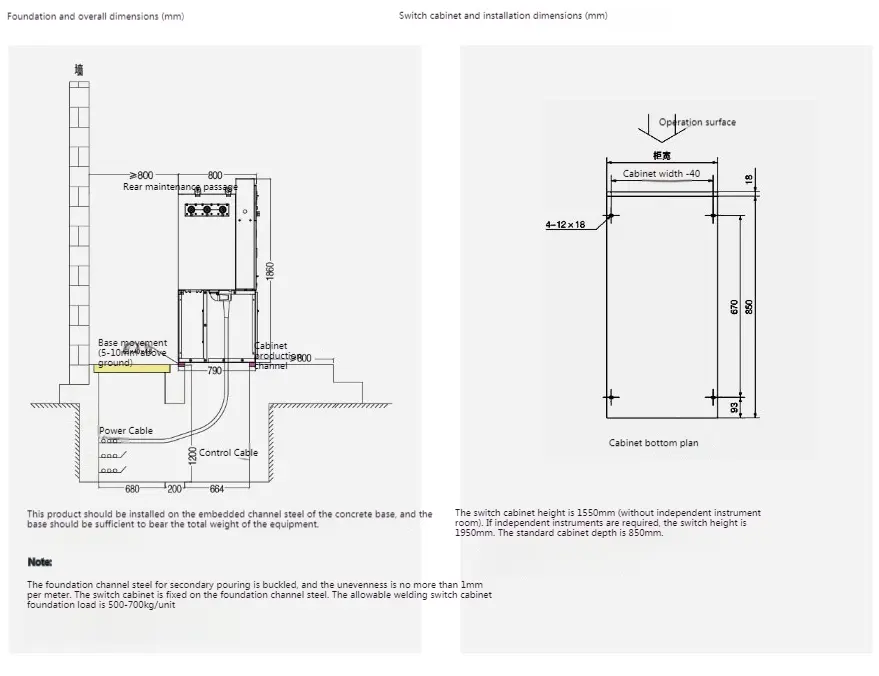

◆ Инструкции за инсталиране
