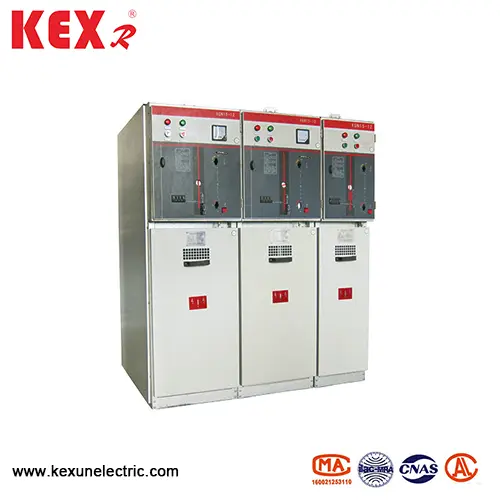

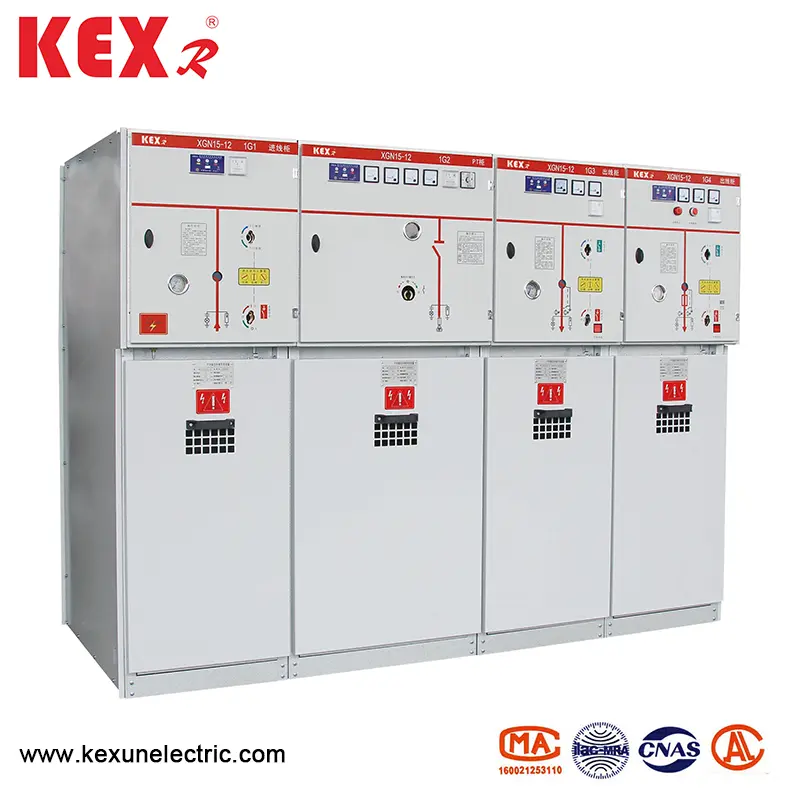

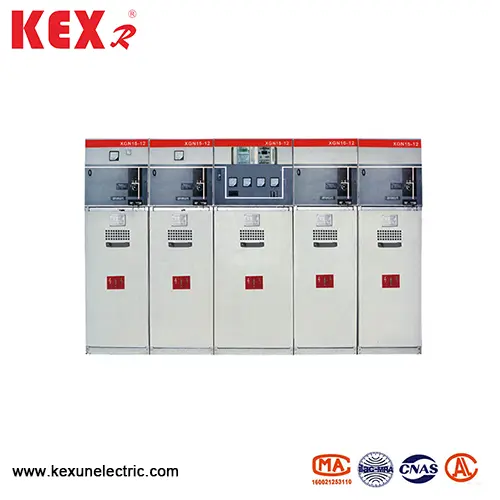

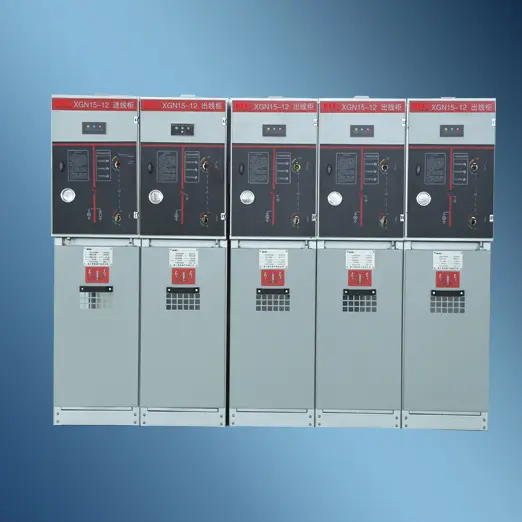

Основен блок на хексафлуоридния пръстен

● Основно приложение

XGN15-12 Тип хексафлуориден пръстен Основен блок, подходящ за AC 50Hz и 12kV захранващи системи, широко използвани в индустриални и граждански кабелни пръстени и проекти за електрозахранване, особено подходящи за градски жилищни райони, малки вторични подстанции, превключващи станции, индустриални и минейни предприятия, търговски центрове, летища, подчини, подложки за вятъра, производство на богомолци, болници, производство на богослужения, болнични богослужения.

● Условия за употреба

▶ Надмора: ≤ 1000 m. (Ако имате специални изисквания, моля, посочете ги при поръчка)

▶ Температура на околната среда: -25 ~ 40 ℃

▶ Средната дневна относителна влажност: ≤95%

▶ Средната месечна относителна влажност: ≤90%;

▶ Степен на устойчивост на шок: 8 градуса

▶ Поставя от насилствена вибрация, удар, огън, химическа корозия и експлозия.

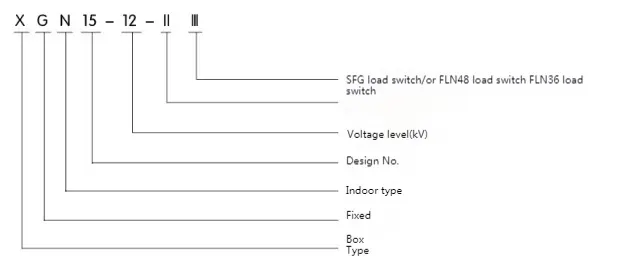

● Модел и значение

● Критериите отговарят

XGN15-12 Тип хексафлуориден пръстен Основен блок отговаря на следните критерии:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Технически параметри и размери

● Структура и основни компоненти на шкафа за превключване на товара

◆ xgn15-12 Тип хексафлуориден пръстен Основна структура на единица: Стая с автобус+Зареждане на кабела за натоварване+Механизъм за работа+Механизъм за блокиране и контролна зала с ниско напрежение

◆ Заредете превключвател

В помещението за превключване е инсталиран превключвател с три станции. Черупката на натоварването е направена от епоксидна смола и се напълни със сярна хексафлуорид (SF). ) Газът е изолационна среда и SF може да бъде инсталиран в помещението за превключване според изискванията на клиента. Измервател на плътността на газ или метър за плътност на газа с контакт с аларма.

◆ стая за кабели

Шкафът за натоварване има достатъчно кабелно помещение, което се използва главно за кабелна връзка, така че едноядрените или триядрени кабели да могат да бъдат свързани с прости неекранирани кабелни глави и в същото време да се монтират мълниеносец, ток трансформатор, долен заземяващ превключвател и други елементи могат да бъдат инсталирани в достатъчно пространство. Според стандартния дизайн, вратата на шкафа има прозорец за наблюдение и устройство за блокиране на безопасност, а долната плоча на кабелната стая е оборудвана с уплътняващ капак и кабелна скоба с поддържаща рамка с подходящ размер. Долната плоча и рамката на входната врата на кабелната стая могат да бъдат отстранени, за да се улесни монтажа на кабела.

◆ Механизъм за омесване, блокиращ механизъм и контролна зала с ниско налягане

Стаята с ниско напрежение с блокиране играе ролята на контролния панел едновременно. Камерата с ниско напрежение е оборудвана с механизъм за експлоатация на пружини с индикатор за позиция, механично блокиране и устройство, а също така може да бъде оборудвана с спомагателни контакти, задействаща намотка, авариен механизъм за изключване, капацитивен дисплей на живо, ключова заключване и електрическо работно устройство. В същото време пространството в камерата с ниско напрежение също може да бъде оборудвано с контролна верига, измерване на инструмента и защитно реле. Шкафът с широк 750 мм има две еднакви камери с ниско напрежение, които могат да бъдат оборудвани с повече аксесоари. Целият шкаф за превключване на XGN15 може да бъде разделен на две части, горната част на шкафа включва автобусна стая, превключвател за натоварване, работен механизъм и помещение с ниско напрежение, което е отделено от долната кабелна стая. Следователно оборудването, инсталирано в горната единица, може да бъде безопасно и удобно преразгледано и реформирано, а цялото горно устройство може да бъде заменено.

◆ Автобусна стая

Автобусната стая е подредена в горната част на шкафа. В автобусната стая основните автобуси са свързани заедно и се движат през целия ред шкафове за превключване

◆ Основни компоненти OFXGN15-12 Тип хексафлуориден пръстен Основно устройство

▶ FLN36 Switch се разработва и произвежда от компанията чрез въвеждане на чуждестранни технологии и в съответствие с изискванията на вътрешната енергийна система.

▶ Превключвателят на товара има три състояния: затваряне, отваряне и заземяване. Динамичните и статични контакти на превключвателя за натоварване са поставени в епоксидната смола на смолата с подсилена структура и SF. Газът е дъговата погасителна среда, а въздушното налягане е 14 -лентово. Всеки превключвател за натоварване е запечатан и без поддръжка, а барометърът може да бъде избран отделно. Типичният метод за инсталиране на превключвател за натоварване в шкафа за мрежов режим е да се постави стоманен дял между кабелна стая и автобусна стая и да го инсталира хоризонтално. Този метод за инсталиране изолира автобусната стая от кабелната стая, за да отговори на най -строгите изисквания за безопасност за работа и поддръжка. Ако вътре се появи дъга, има структурна слаба точка в задната част на обвивката на натоварването, която ще се измие, а след това клапанът за изпускане на дъгата на шкафа ще се измие и потокът на въздух над налягането ще се ръководи извън шкафа.

▶ Превключвателят на товара има два механизма за работа: Единичен пружинен механизъм за работа (K-тип) и механизъм за двойна пружина (A-Type), електрическият механизъм може да се добави към горните два типа работни механизми за реализиране на отдалечено електрическо управление.
