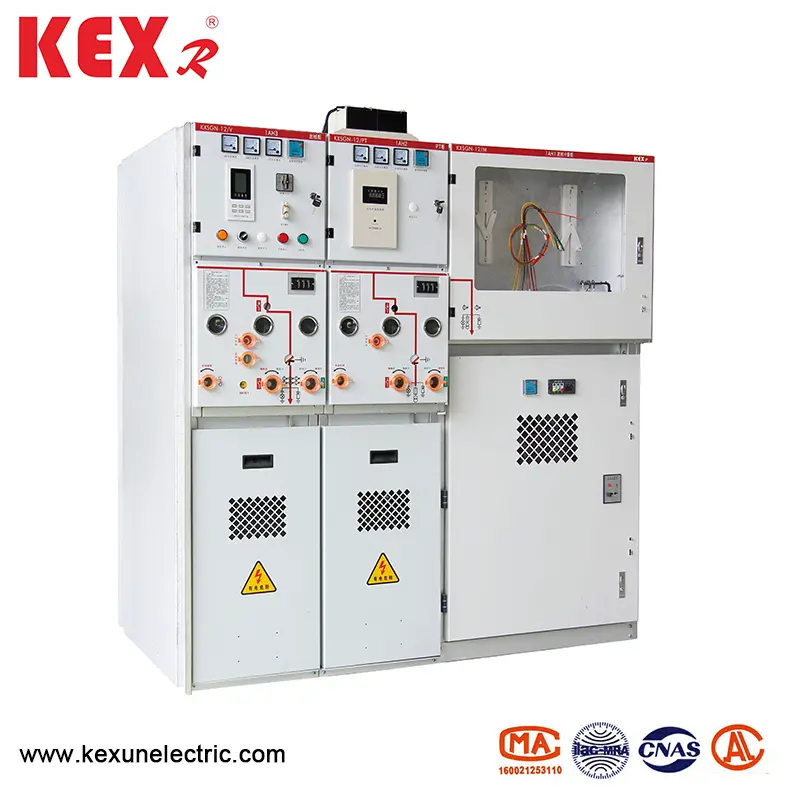

Мрежов шкаф за високо напрежение

Kexun е производителят, специализиран в мрежовия шкаф за високо напрежение в Китай.
Неговите най-продавани продукти KXSGN-12-SIS3 е плътна изолация, напълно затворено разпределително устройство. Той приема модулна, напълно запечатана, напълно изолирана и напълно метална затворена конструкция. Повърхността е покрита с проводим или полупроводящ екраниращ слой, който може да бъде пряко и надеждно заземен.
Модел: KXSGN-12-SIS3
Марка: Kexr

Изпратете запитване

Описание на продукта

● Функция за дизайн

▶ Вакуумният прекъсвач на прекъсвача и модулът за превключване на натоварването са капсулирани от епоксидна смола. Модулна интегрирана основна схема с ръчна и електрическа три станция.

▶ Модулът за прекъсване на вакуумния прекъсвач има възможност за отваряне и затваряне на тока с късо съединение.

▶ Има видима фрактура в заземяващо положение на разединителя на три станции, а изключването и заземяващият превключвател могат бързо да отворят и затворят тока на късо съединение.

▶ Епоксидната смола, изолирана кутия за въздушна камера, запечатана от три станция изолиращ превключвател, може да налягане на сух въздух с 0,04MPa. Той е оборудван с манометър за наблюдение на вътрешното налягане онлайн, за да се предотврати изтичането и екстравазацията, и за защита на изолиращия превключвател и превключвател за заземяване.

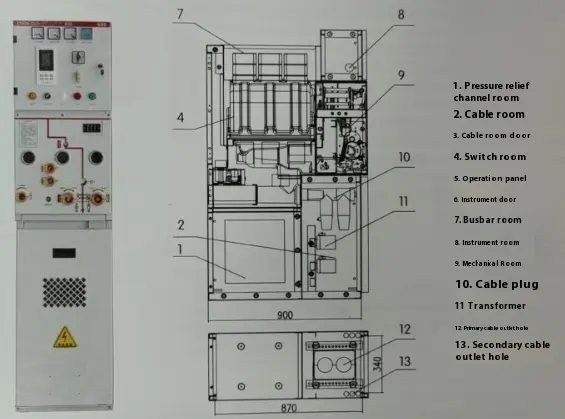

● Структурно измерение

High Voltage Ring Network Cabinet

● Горна изолирана рисунка на размерите

План	Ширина на шкафа	Дълбочина на шкафа	Височина на шкафа	Надземни очертания
PT входяща линия	450	900	1600	Дълбок 260
Входящи и очертания	425	900	1600	Дълбок 260
Превключвател за взаимосвързаност	425	900	1600	Дълбок 260
Изолация на взаимовръзката	425	900	1600	Дълбок 260
Вдигане на автобуси	425	900	1600	Дълбок 260
Традиционно измерване	750	900	1600	Дълбок 260
Компактно измерване	425	900	1600	Дълбок 260
Захранване Pt	450	900	1600	Дълбок 260
Базова станция за контрол и защита	425	900	1600	Дълбок 260

● Таблици за технически параметри

◆ Технически параметър на прекъсвача

Артикул		Единица	Данни
Номинално напрежение		Kv	12
Номинална честота		Hz	50
Номинално ниво на изолация	1m работна честота издържа на напрежение	Kv	42
	Светкавичен импулс издържа на напрежение	Kv	75
Оценен ток		A	630	1250
Номинална тока с късо съединение （1sc）		The	20 35	31.5
Номинален ток за затваряне на късо съединение （пик）		The	50 63	80
Оценен връх издържа на ток		The	50 63	80
Оценен краткосрочен издържащ ток		The	20 25	31.5
Оценено кратко време на прекъсване на текущото време на счупване		Време	30	30
Оценен кратко време на разрушаване на текущото време		S	4
Номинална експлоатационна последователност	Автоматично възстановяване		OFF-0.3S-О-О-180-О-Воф
	Неавтоматично повторение		OFF-0.3S-О-О-180-О-Воф
Механичен живот		Време	3000
Оценен Разбиване на тока на банката с единични кондензатори		A	630
Оценен Разбиване на тока на B до B Кондензаторна банка		A	400

◆ Технически параметри на превключвателя за натоварване (блок C)

Артикул	Единица	Данни
Оценен ток	A	630
Оценен ток с късо съединение	The	50
Оценен краткосрочен издържащ ток	Ka/s	20/4
Механичен живот на зареждане на товар	Време	10000
Превключвател на товар Електрически живот	Време	10000

◆ Технически параметри на превключвателя за натоварване (блок C)

Артикул	Единица	Данни
Оценен ток	A	125
Номинален ток на прекъсване на късо съединение	The	31.5
Оценен ток за затваряне на късо съединение	The	80
Номинална ток на предаване	A	3150

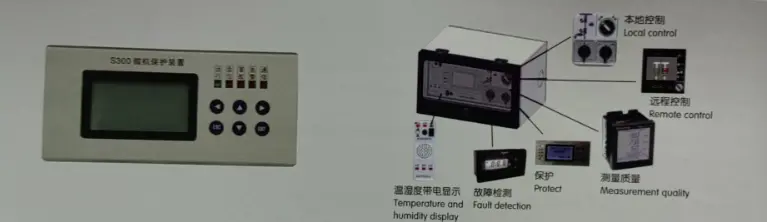

● Терминалът за интелигентност на мрежовия шкаф с високо напрежение

High Voltage Ring Network Cabinet

KXSGN-12-SIS3 series of High Voltage Ring Network Cabinet adopts multifunctional intelligent protector terminal, which is a new generation of multifunctional operation control and protection terminal equipment developed by KEXR, integrating intelligent operation control, primary circuit simulation reality, microcomputer relay protection, measurement, temperature and humidity control, high voltage live display, cable fault monitoring, remote monitoring and other functions. Външният му вид е изискан и красив, което опростява панела на шкафа за превключватели, намалява общия обем на твърдия изолационен шкаф, ефективно подобрява ефективността на външната инсталация и подобрява качеството на разпределителните уреди.
