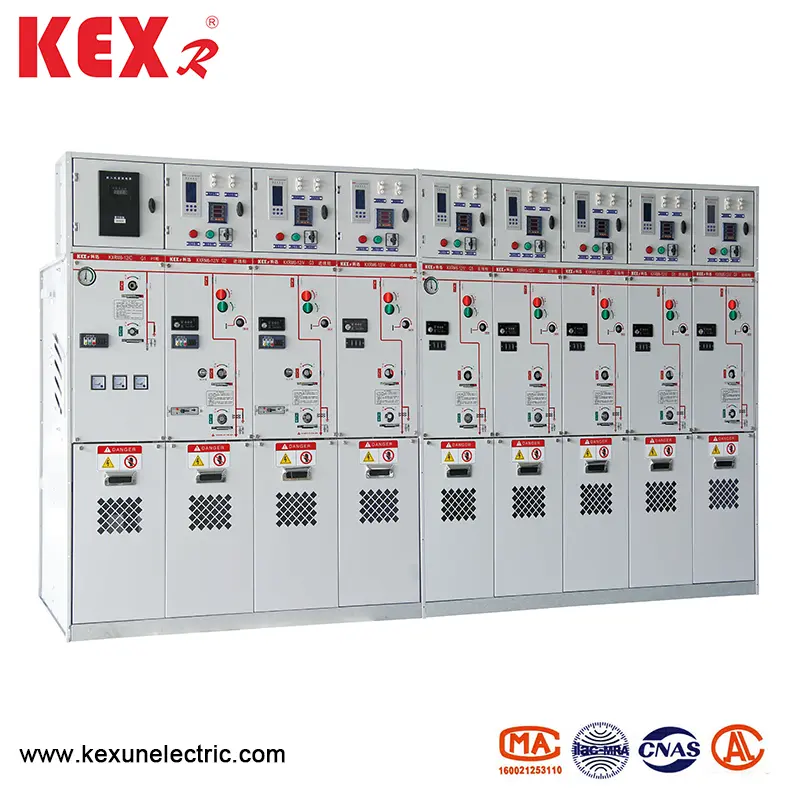

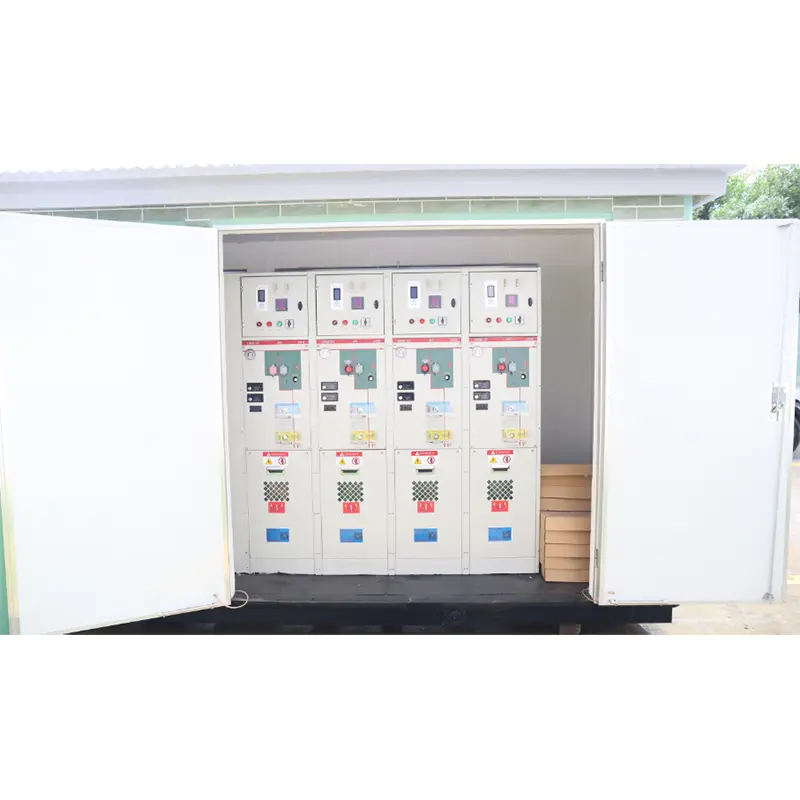

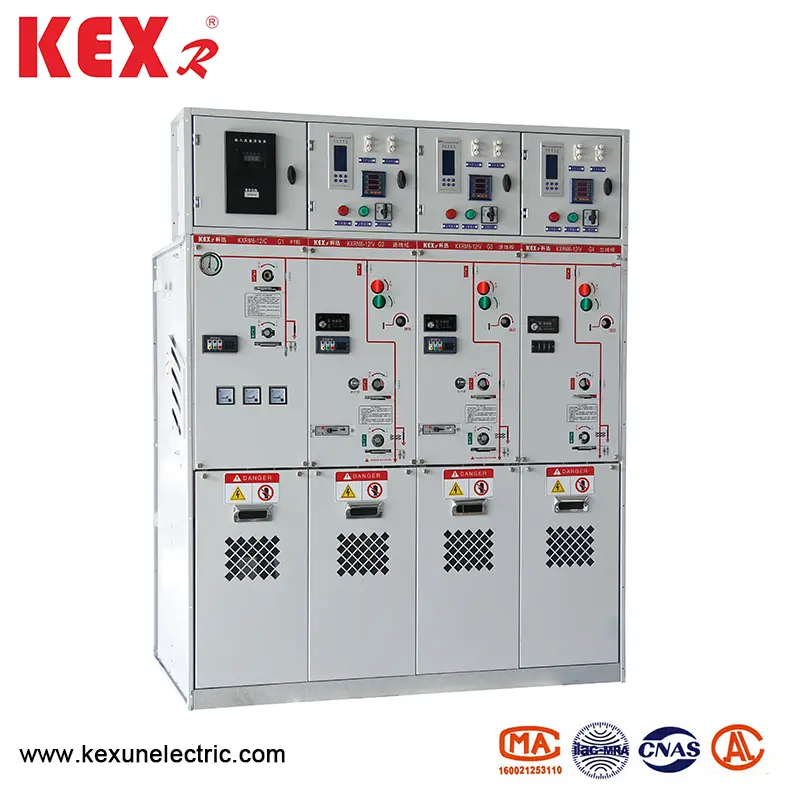

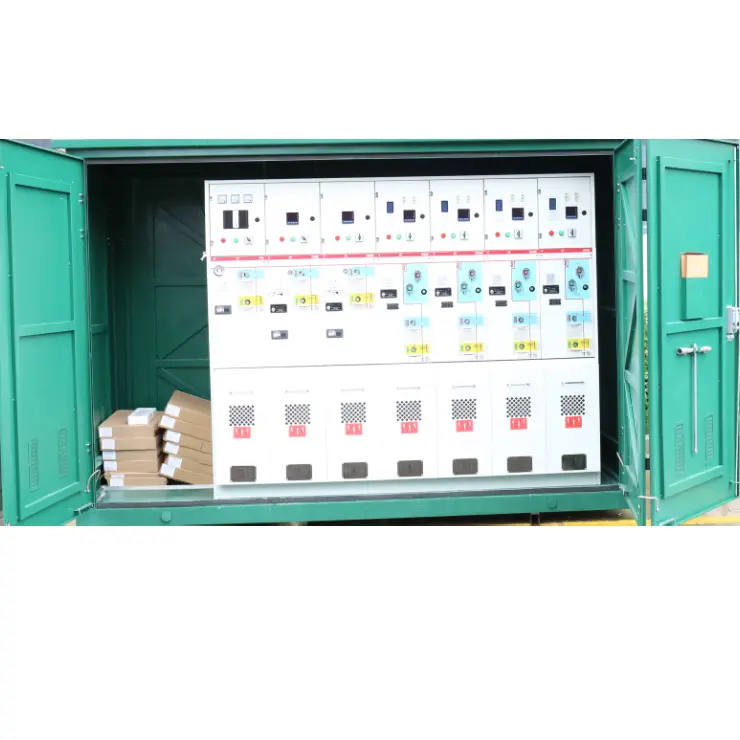

Всички затворени изолирани газови шкаф

● Условия за употреба

KXMR6-12 Тип Всички всички затворени изолирани газови шкаф е подходящ за различни среди като висока и ниска температура (+40 ℃ ~ -40 ℃), влажност, прах, замърсяване на сол, мини и голяма надморска височина (1000 м), краткосрочното потапяне във водата в рамките на 24 часа не влияе на употребата.

Забележка: Ако надморската височина е по -висока, моля, посочете специфичната надморска височина.

● Характеристики на продукта

▶ KXRM6-12 Всички затворени изолирани газови шкаф използва SF6 газ като дъга гасене и изолационна среда.

▶ Шкафът е напълно запечатан и изолиран; Автобурите, превключвателите и живите части са напълно затворени в черупката от неръждаема стомана.

▶ Кухината се запълва с 1,4bar SF6 газ, а нивото на защита достига IP67: цялото устройство за превключване е напълно незасегнато от външни условия на околната среда, което може да гарантира нормалната работа на превключвателя дори в екстремни случаи, като краткосрочно потапяне на водата, а продуктът е без поддръжка за живот.

▶ Кабинетът има перфектно блокиращо устройство „пет-превенция“, което напълно елиминира възможните неуспехи на персонала и оборудването, причинени от човешкото погрешно пропадане.

▶ Всички шкафове имат надеждни канали за облекчаване на налягането, които могат да гарантират личната безопасност на операторите дори в екстремни случаи.

▶ Кабинетът е разделен на два типа: Фиксирана комбинация от единица и комбинация от разширяема единица.

▶ Размерът на KXRM6-12 Всички затворени изолирани газови шкаф е удобен за инсталиране и може да бъде подходящ за места с тясно пространство и лоши условия на околната среда.

▶ Кабинетът може да бъде оборудван с устройства за електрическо, дистанционно управление и мониторинг според различни нужди на потребителите.

● Технически параметър

● Защита на трансформатора и линията

Целият KXRM6-12 Целиран тип изолиран тип газов шкаф се свързва два режима на защита на трансформатора, а именно, комбинираният апарат за предпазител за натоварване и прекъсвача с релета защита.

1. Трансформаторната защита е комбинация от ограничаващ ток с високо напрежение и превключвател за натоварване. Стаята за предпазители ще бъде инсталирана зад отделно заключено корпус, разположено в предната част на устройството. Превключвателят на товара използва механизъм за съхранение на пружина, който може да се задейства от нападателя на предпазител.

2.В, за да се улесни подмяната на предпазителя, работната дръжка може да се използва за премахване на крайния капак на камерата за предпазител. Механизмът на задействане на предпазителя е предварително позициониран, който осигурява водоустойчивата производителност на цялата система.

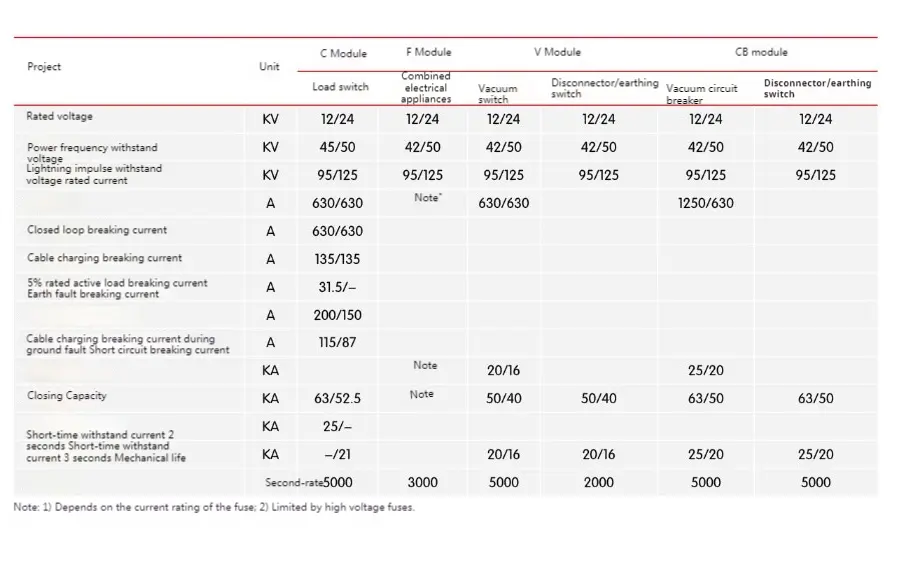

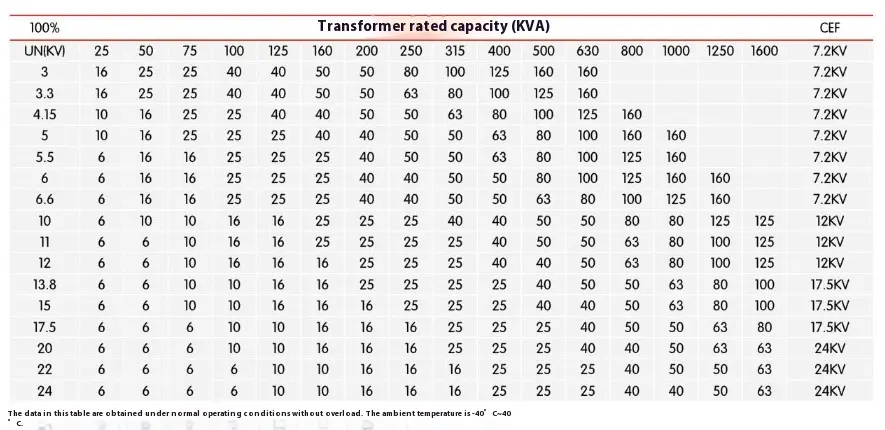

● Таблица за сравнение на предпазители и трансформатори

● Незадължителни аксесоари

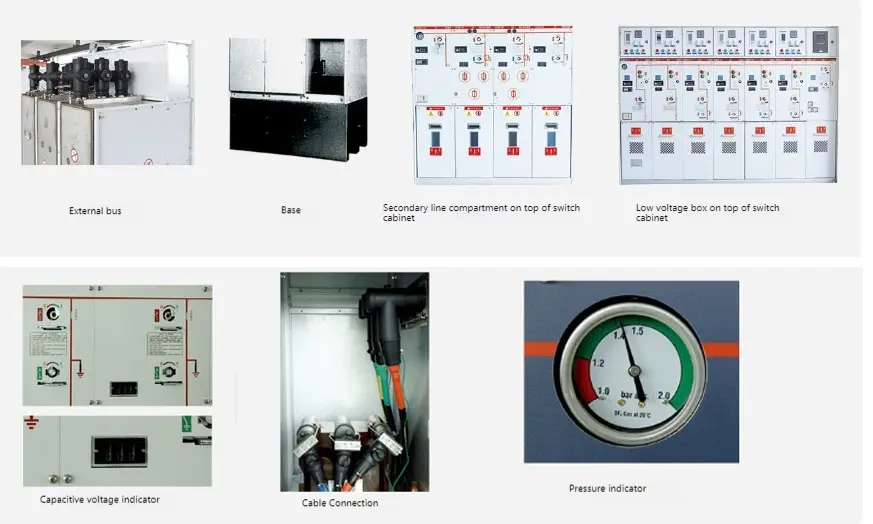

◆ Спомагателен контакт

Всички превключватели на натоварване и прекъсвачи могат да бъдат оборудвани с 2NO+2NC, указваща позицията на превключвателя. Паралелна намотка за пътуване (AC или DC) може да бъде инсталирана на превключвателя на трансформатора и прекъсвача, а компонентът за управление с ниско напрежение е разположен зад предния панел.

◆ Индикация на напрежението

Капацитивният индикатор за напрежение показва дали втулката е заредена или не, а гнездото върху него може да се използва за ядрена фаза.

◆ Индикатор за повреда на късо съединение и заземяване

За да се улесни местоположението на повредата, модулът за превключване на кабела може да бъде оборудван с индикатори за късо съединение и заземяване на неизправности за просто откриване на повреда.

◆ Електрическа работа

Това е стандартна схема за механизъм за ръчна работа на блока за превключване на кабела и трансформатор. Можете също да изберете да инсталирате електрически работен механизъм. Кабелните превключватели, вакуумните прекъсвачи и заземяващите превключватели се управляват от механизми, разположени зад предния панел. Всички превключватели и прекъсвачи могат да се управляват чрез работа с работа (стандартна конфигурация) или могат да бъдат оборудвани с механизъм за работа на двигателя (аксесоари). Въпреки това, превключвателят на заземяване може да се управлява ръчно и е конфигуриран механизъм с възможност за затваряне на тока на повреда.

◆ Заплащане

Инсталирани са стандартни втулки в съответствие с DIN47636. Всички втулки имат една и съща височина от земята и са защитени от табелата за капака на кабелната стая. Някои покривни плочи могат да бъдат блокирани с превключвателя за заземяване, а специални табели с двойни кабелни помещения могат да се използват и за двойни кабелни линии.

◆ Индикатор за налягане

Обикновено оборудван с индикатор за налягане, който се образува от манометър за налягане. В допълнение могат да бъдат осигурени електрически контакти, които да показват намаляване на налягането.

◆ Заключване на ключовете

Могат да бъдат инсталирани ключове за ключове за прекъсвачи, превключватели на зареждане и превключватели за заземяване. Той може да бъде оборудван с заключваща се полузащита, който е подходящ за прекъсвачи, превключватели на зареждане и заземяващи превключватели.

◆ Уечър

Всички мрежови единици могат да бъдат оборудвани с арести на ARC. Когато се появи Arcing вътре, арестите на ARC автоматично ще се затворят в входящата втулка, включително D, DE и V модули, а всички кабелни модули могат да бъдат оборудвани с ареста на ARC. Те трябва да поръчват с устройството и не могат да го променят. Действието на дъговия пожарогасител може да бъде посочено по този метод, а електрическите контакти в шкафа SF6 са свързани към терминала зад предния панел.

● Описание на програмата

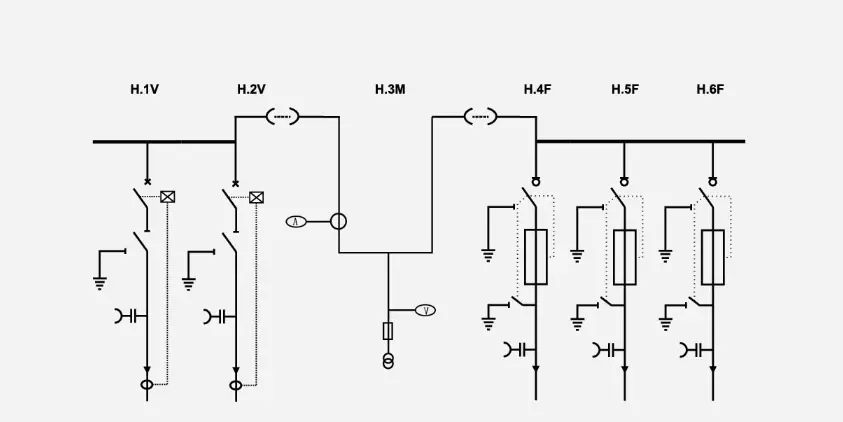

◆ Схема 1 SA+CCF+

Инсталирайте Lightning Arrester в автобуса и го оставете за разширяване.

Забележка: Броят на превключващите единици не трябва да бъде по -малък от 3.

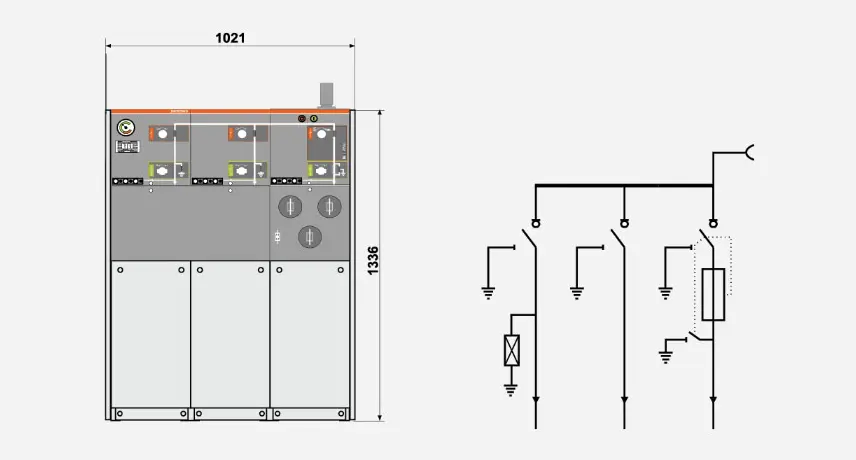

◆ Схема 2 CCF+

Инсталирайте Lightning Arrester във входящата линия и резервирайте разширяването.

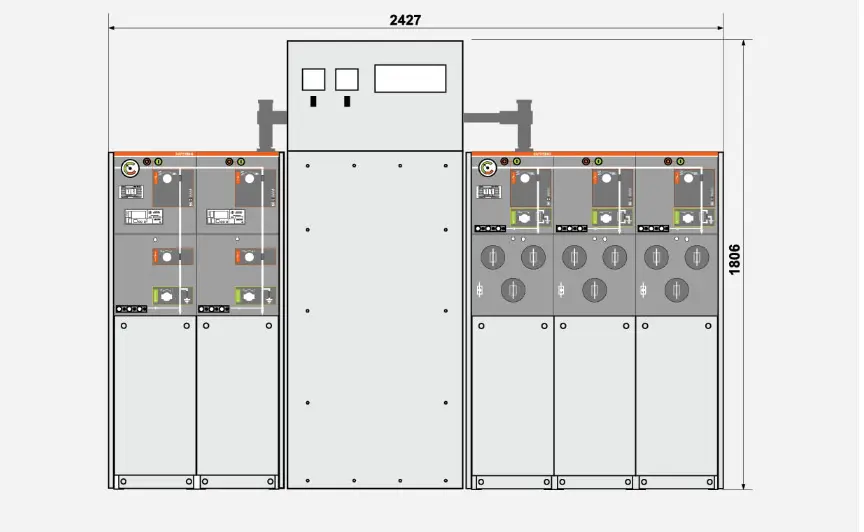

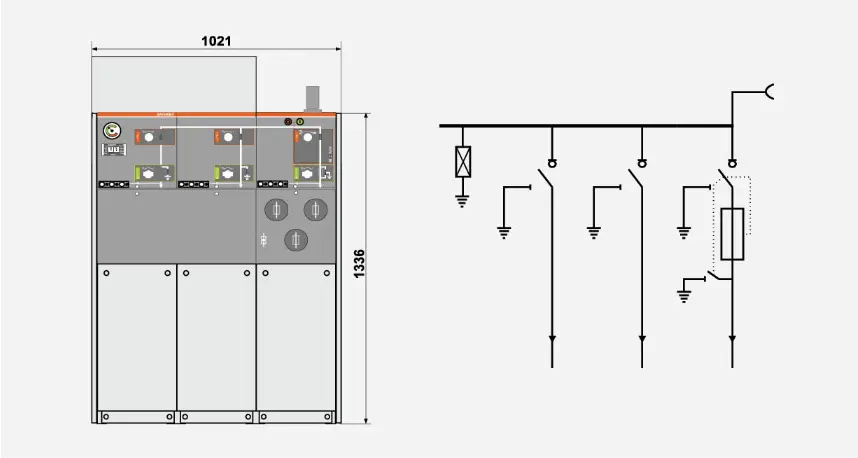

◆ Схема 3 W+M+FFF

Изчисляване на странично налягане
