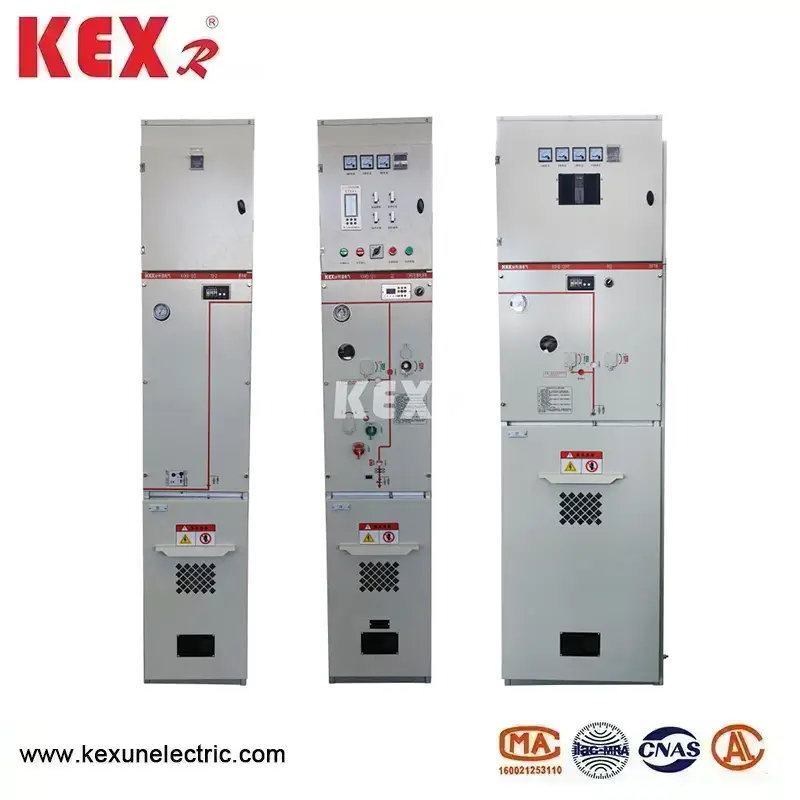

Екологичен шкаф за разпределителна уредба с газова изолация
Екологичният газоизолиран разпределителен шкаф, произведен от китайската фабрика Kexun Electric Co., Ltd, има характеристиките на проста структура, гъвкава работа, надеждно блокиране и удобна инсталация и е особено подходящ за разпределение на електроенергия в градски жилищни райони, малки вторични подстанции, комутационни станции, кабелни разклонителни кутии, кутийни подстанции, промишлени и минни предприятия, търговски центрове, летища, метро, производство на вятърна енергия, болници, стадиони, железопътни линии, тунели и други места.
Модел: KXHB-12
Марка: KEXR
Модел: KXHB-12
Марка: KEXR

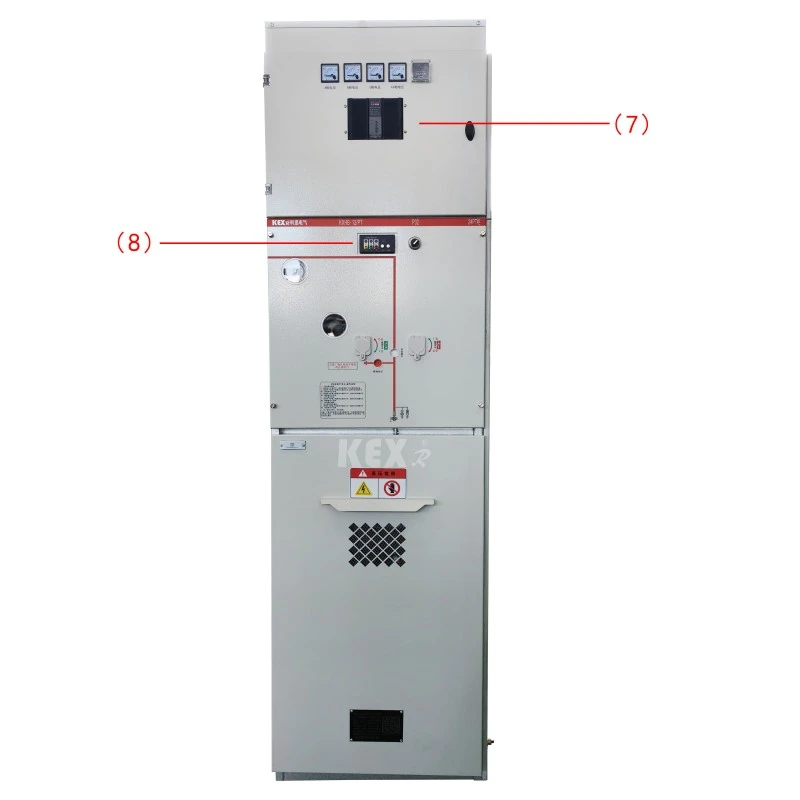

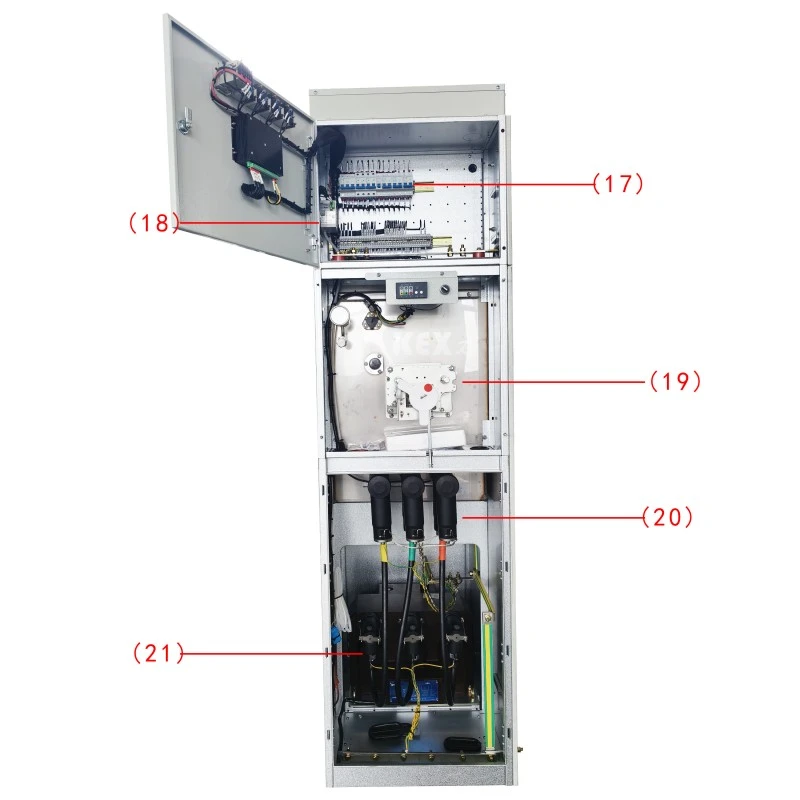

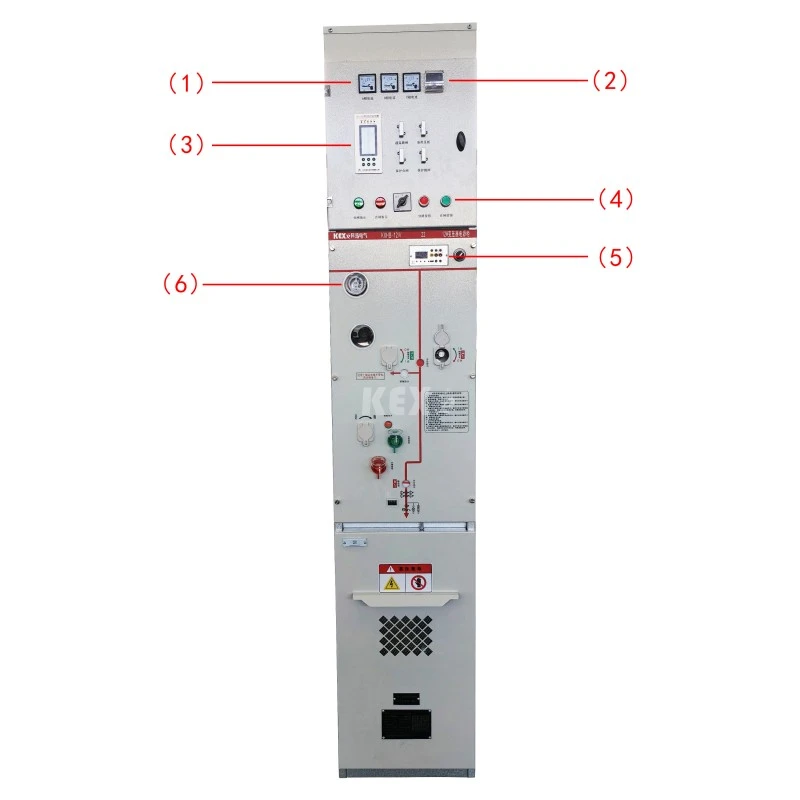

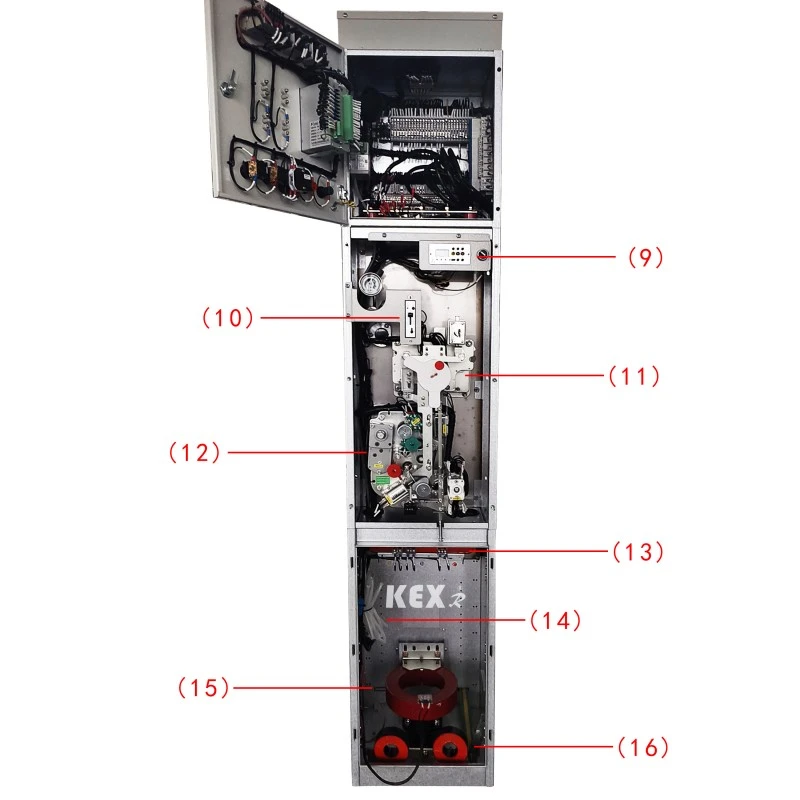

●Компоненти

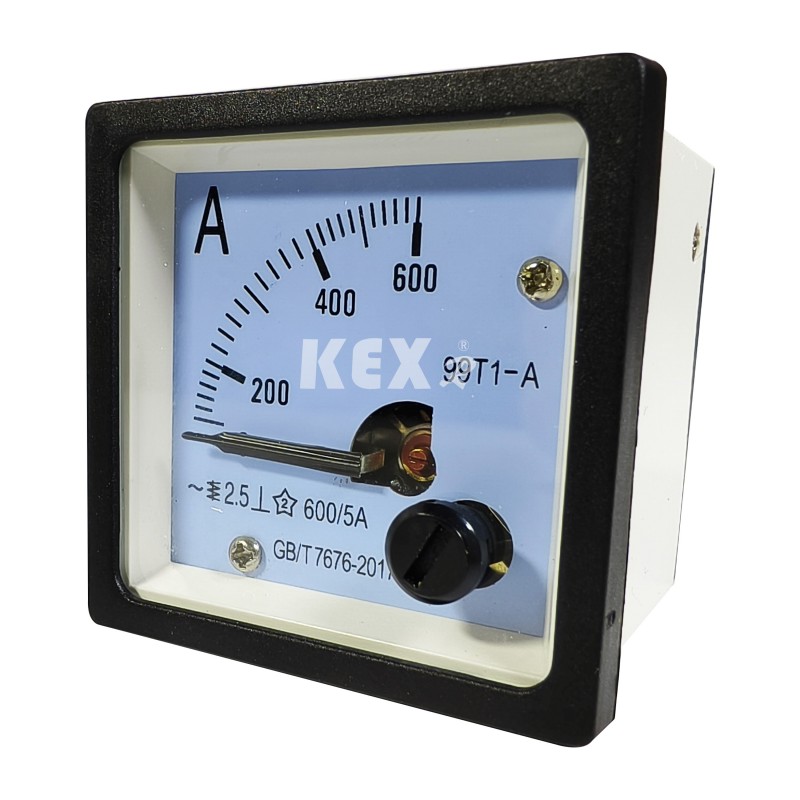

1.Амперметър

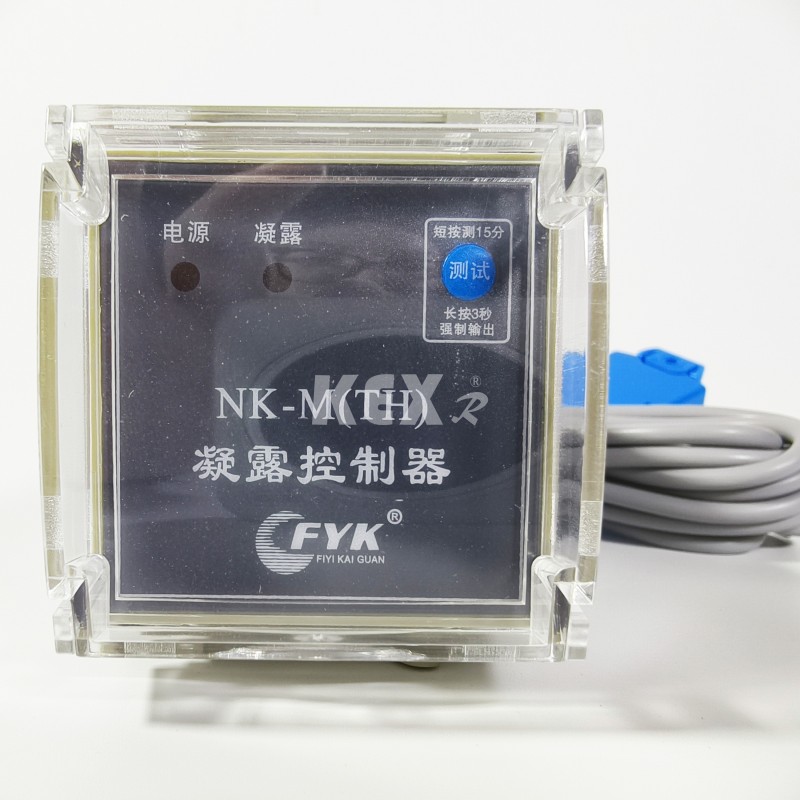

2.Кондензационен контролер

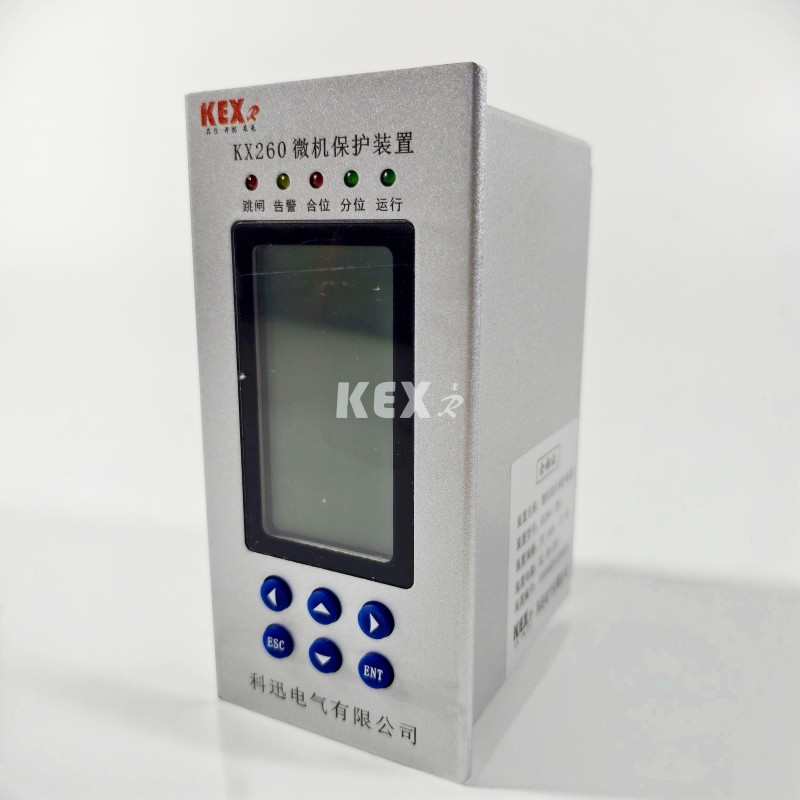

3. Устройство за защита на микрокомпютъра

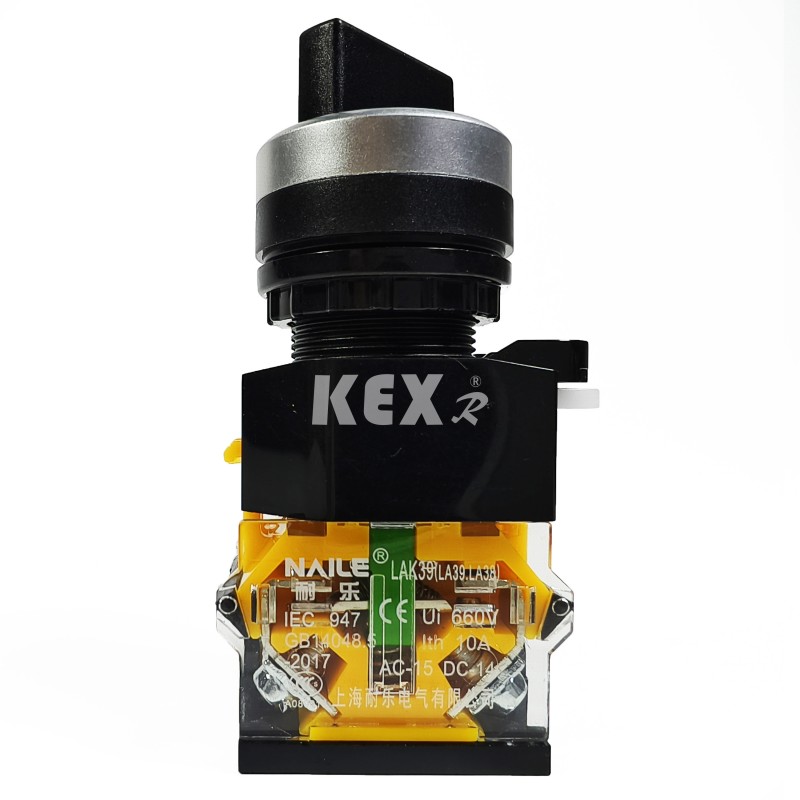

4. Бутон

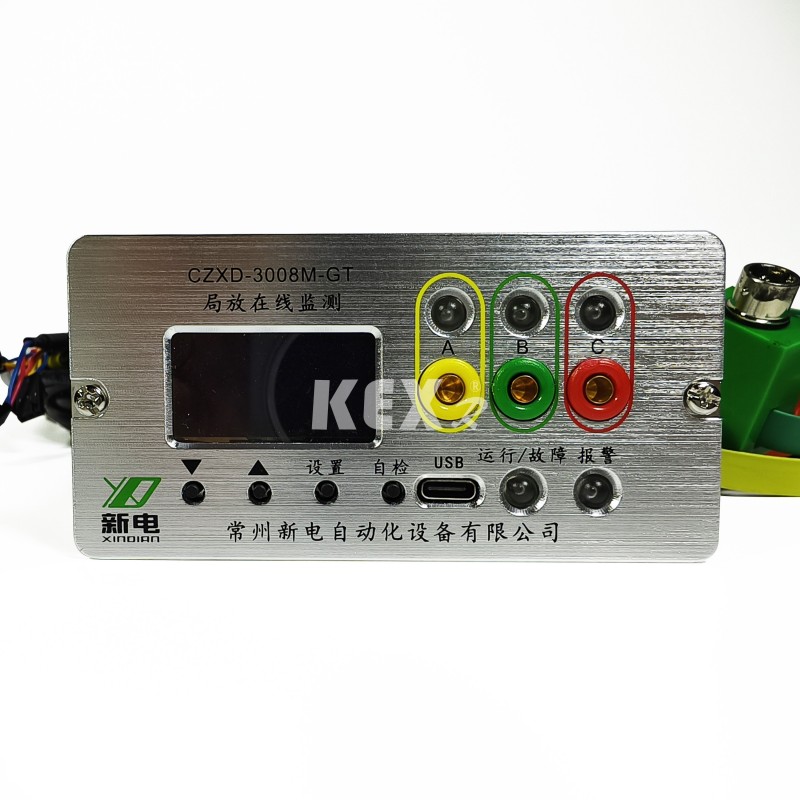

5.Детектор за частичен разряд

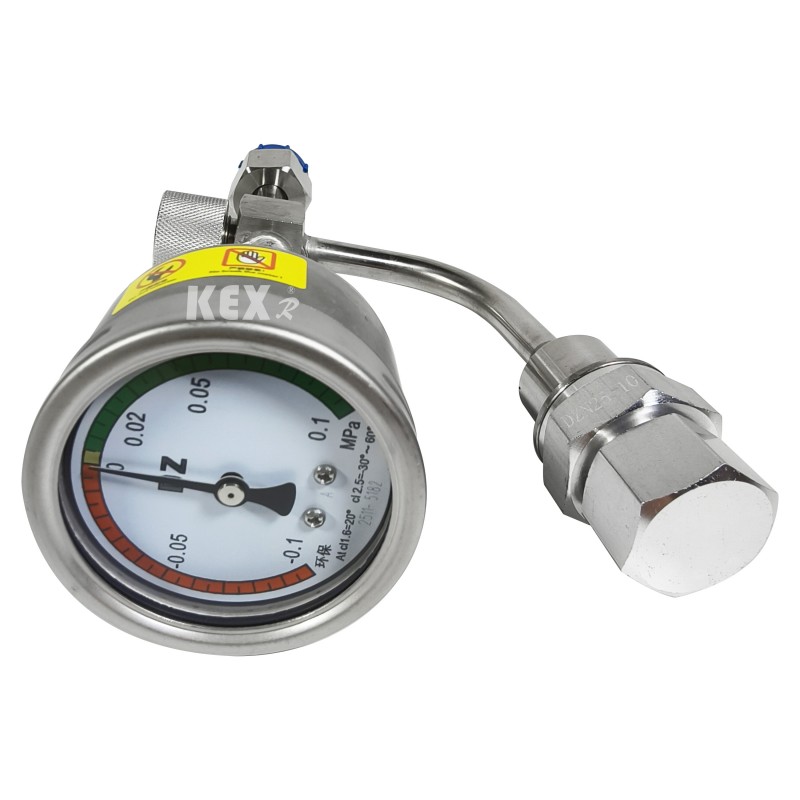

6.Барометър

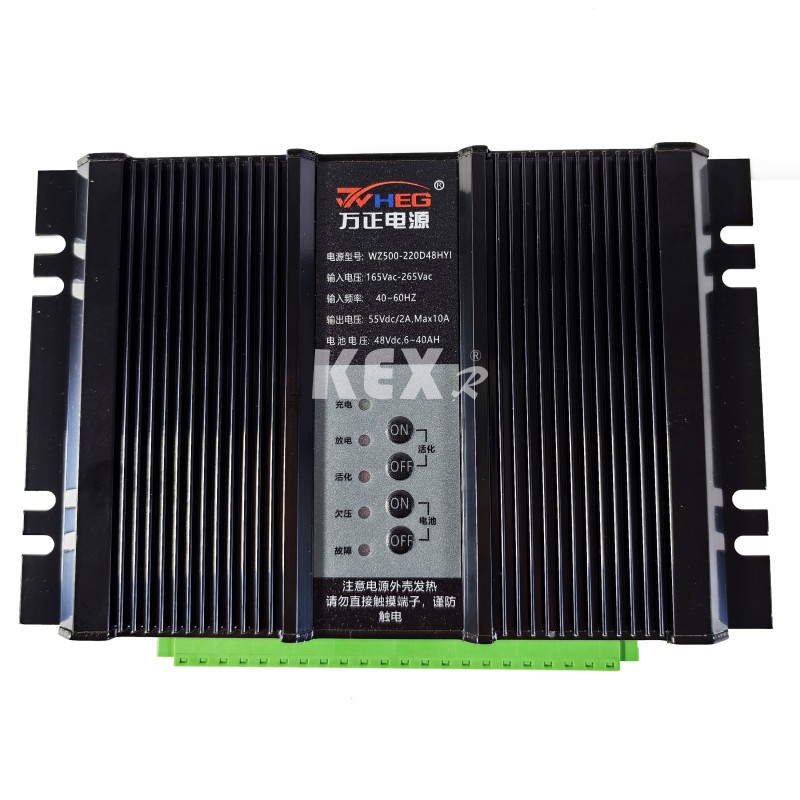

7.Захранване

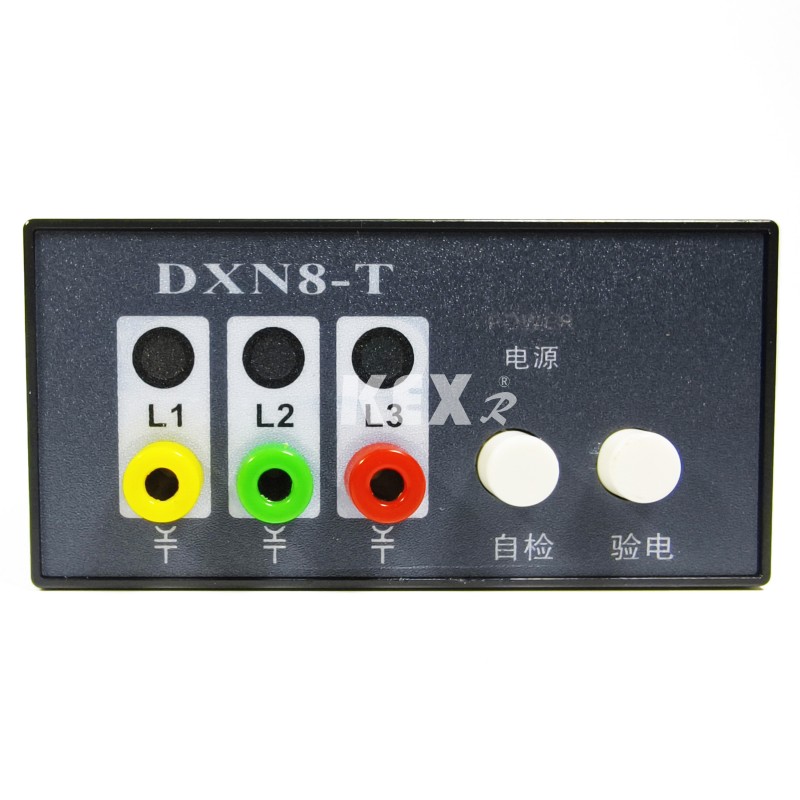

8. Зареден дисплей

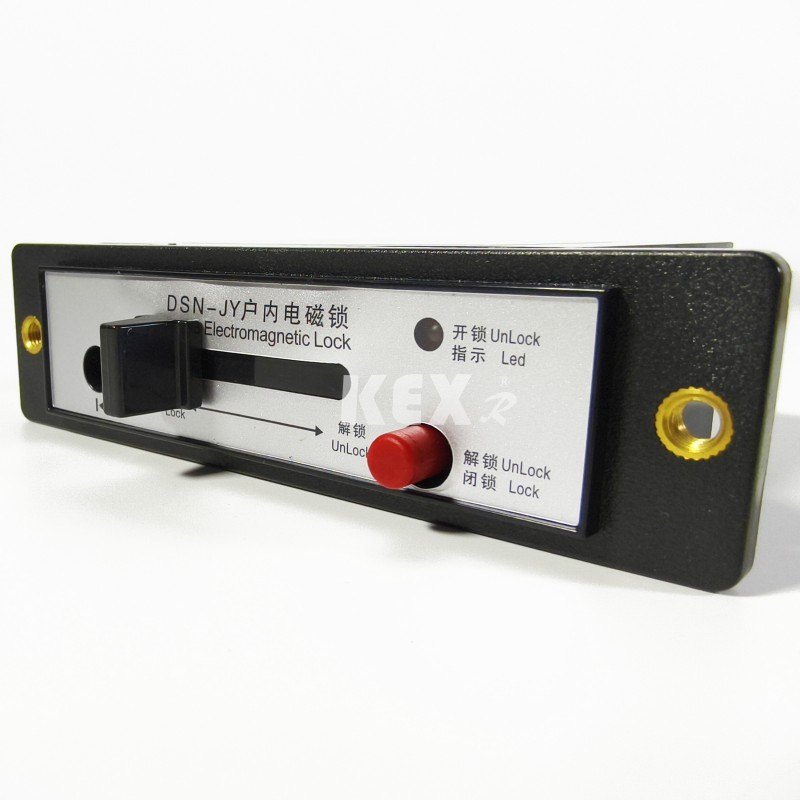

10.Електромагнитна ключалка

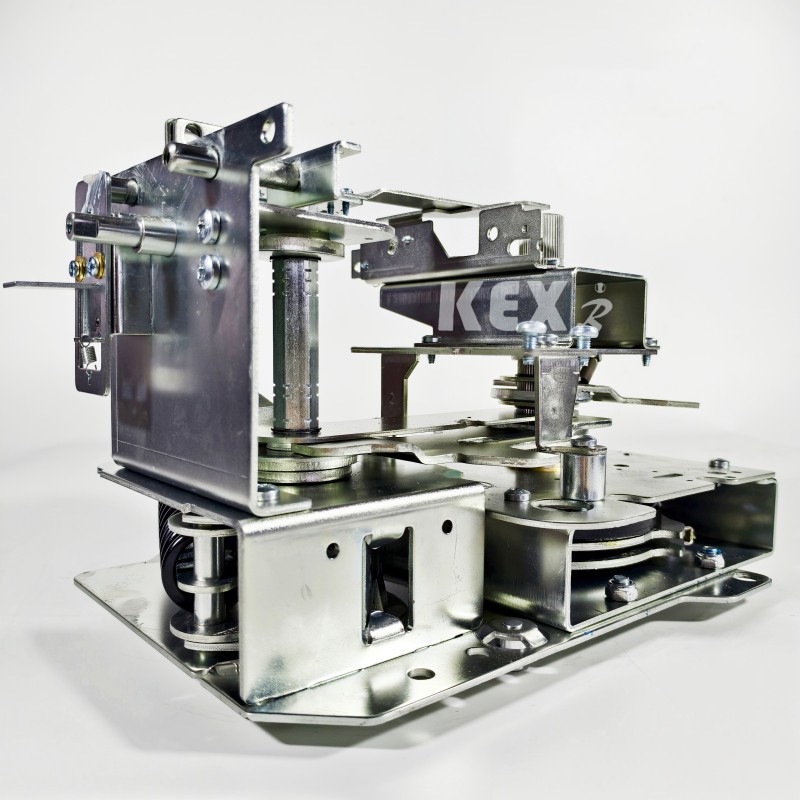

11. Механизъм за ръчно задвижване

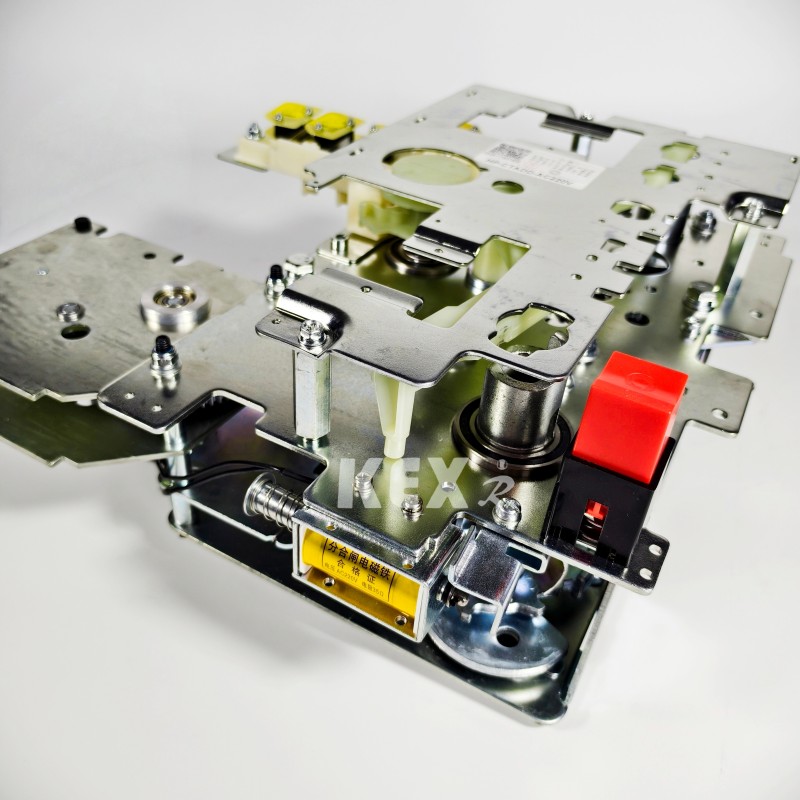

12. Електрически задвижващ механизъм

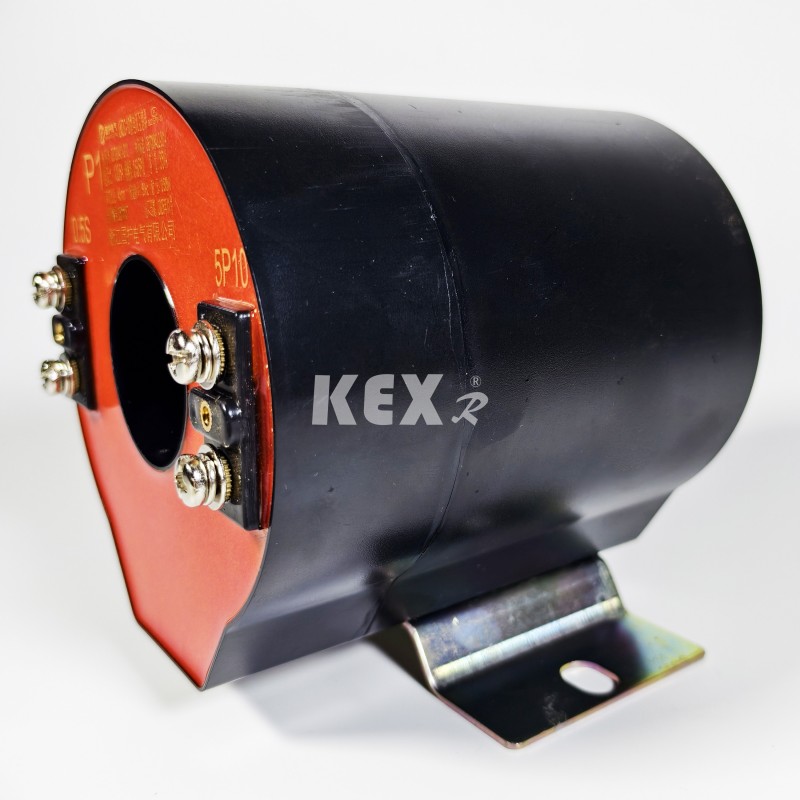

16. КТ

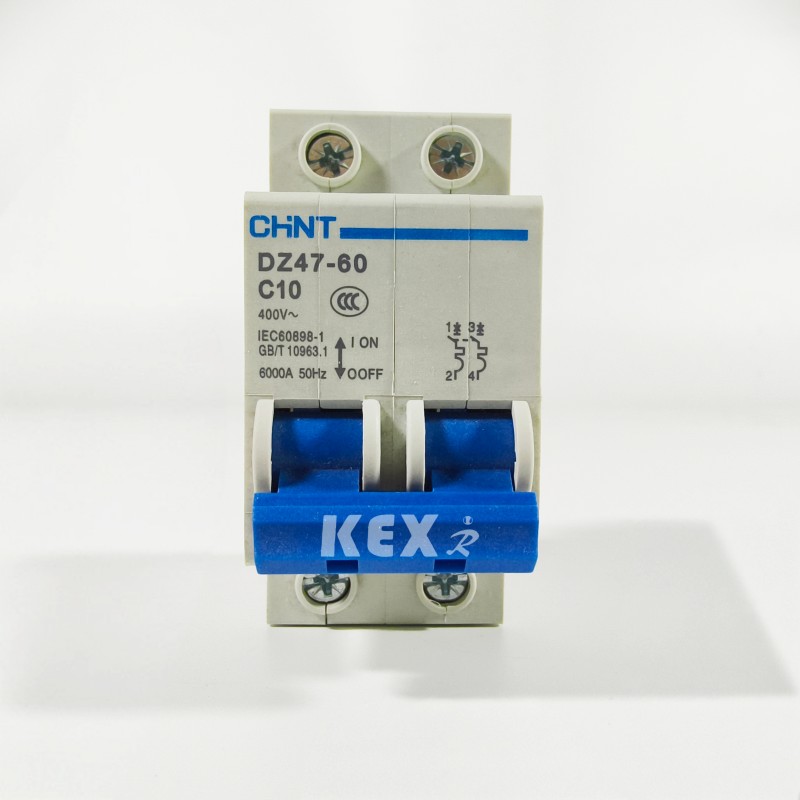

17.MCB

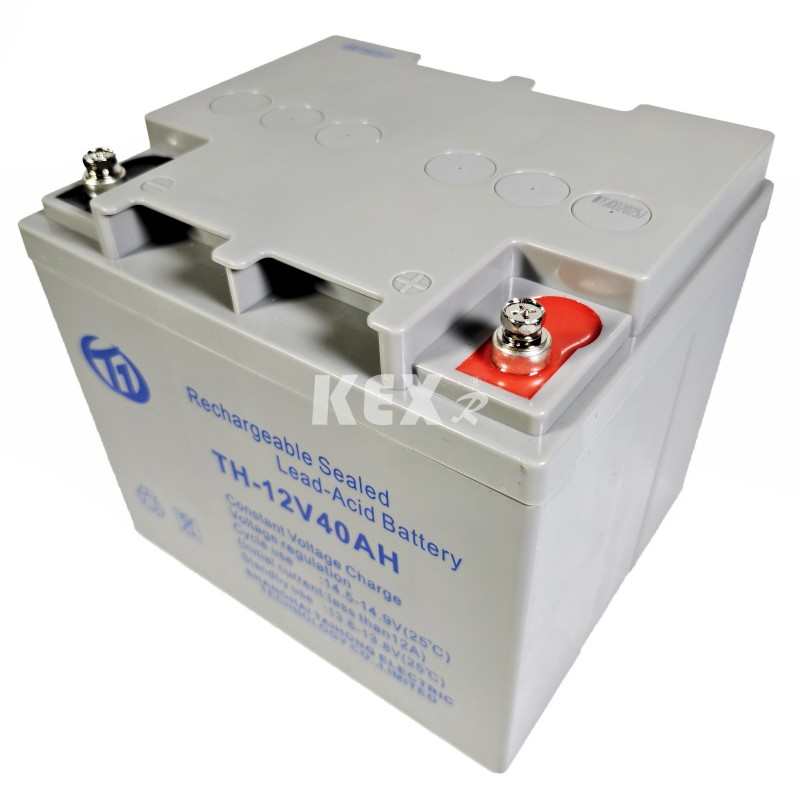

18.батерия за съхранение

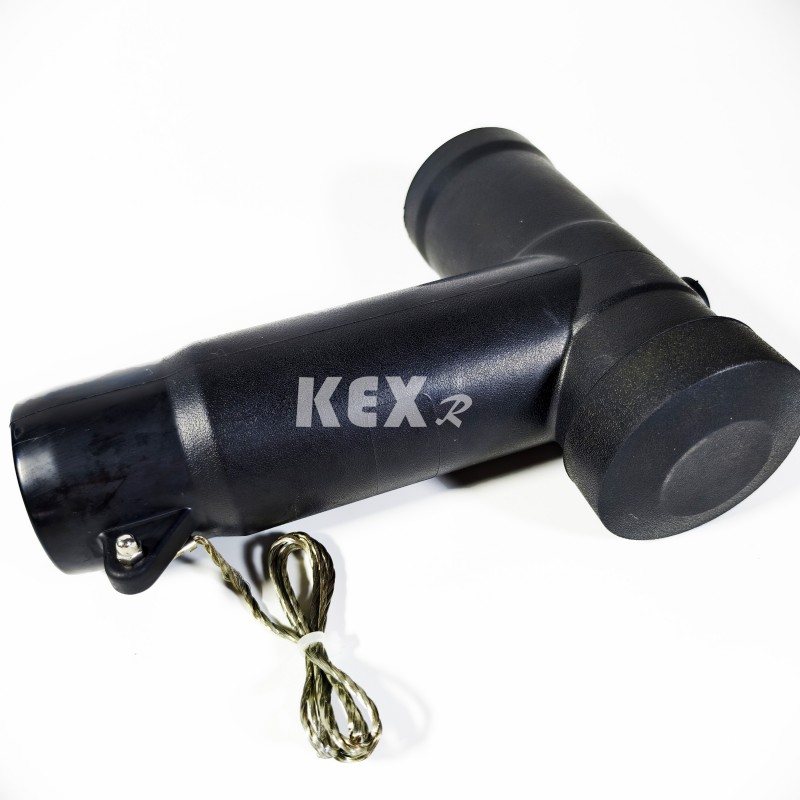

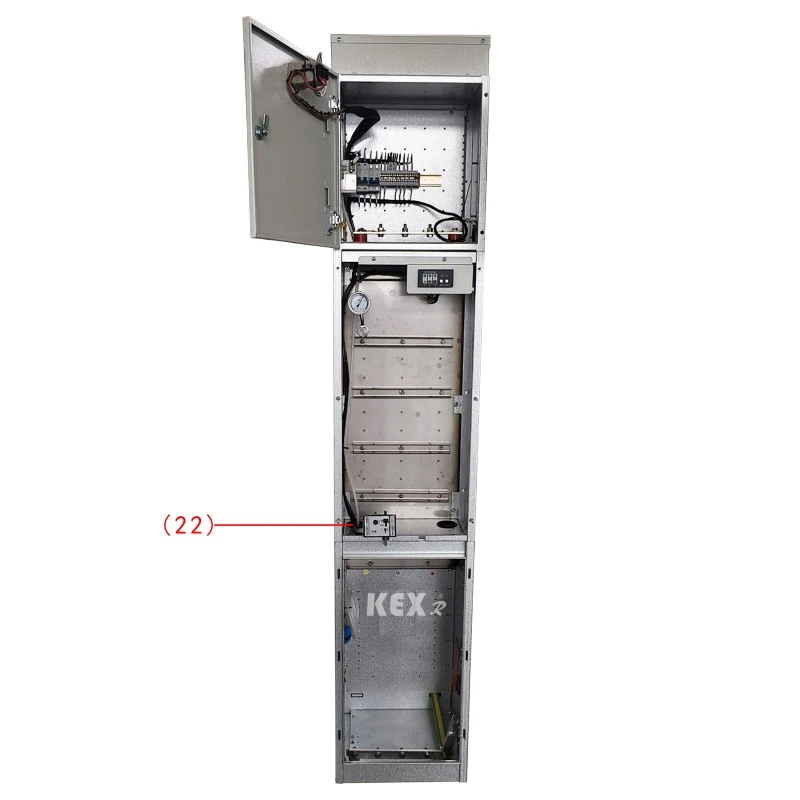

20. Щепсел за кабел
● Условия за ползване
◆ Температура: -25 ~ 45 ℃
◆ Максимална дневна температура: 35℃
◆ Степен на IP：Заредено уплътнение на корпуса IP67, обвивка на комутационния шкаф IP4x
◆ Околният въздух на шкафа с разпределителна уредба с безопасна газова изолация не трябва да бъде очевидно замърсен от корозивни горими газове и водни пари.
◆Няма места с чести силни вибрации, а дизайнът на грубост под суровите части отговаря на различни изисквания.
● Стандарти
Тип KXHB-12 Екологичен шкаф с газова изолация отговаря на стандартите по-долу
◆Общи технически изисквания на стандартите GB/T 1022 за високоволтова комутационна и контролна апаратура. ◆ GB/T39063640.5kV AC метална затворена комутационна апаратура и контролно оборудване.
◆ GB/T1985 AC изолиращ превключвател за високо напрежение и превключвател за заземяване
◆ GB/T38043.6-40.5kV AC превключвател за високо напрежение
◆ GB/T1984 AC прекъсвач за високо напрежение
◆ GB/T4208 IP код на нивото на защита на корпуса
◆ GB/T7354 Измерване на частичен разряд
◆ GB/T311.1 Координация на изолацията, част 1: Определение, принципи и правила
●Таблица с технически параметри на шкаф с разпределителна уредба, щадящ околната среда газова изолация
◆ Кабинет на прекъсвача
|
Артикул |
единица |
данни |
|||
|
Номинално напрежение |
КВ |
12 |
|||
|
Номинална честота |
HZ |
50 |
|||
|
Номинално ниво на изолация |
Издръжливост на работна честота 1 мин Напрежение |
Към земята, фаза към фаза |
КВ |
42 |
|
|
почивка |
48 |
||||
|
Устойчиво напрежение на светлинен импулс (пик) |
Към земята, фаза към фаза |
КВ |
75 |
||
|
почивка |
85 |
||||
|
1 мин издържано напрежение на захранващата честота на спомагателна/контролна верига (към земя) |
КВ |
2 |
|||
|
Номинален ток |
A |
630 |
|||
|
Номинален краткотраен издържан ток (виртуална стойност) |
Превключвател за главна верига/заземяване |
kA |
25/4s |
||
|
Заземителна верига |
kA |
21,7/4 сек |
|||
|
Номинален пиков ток на устойчивост |
Превключвател за главна верига/заземяване |
kA |
63 |
||
|
Заземителна верига |
kA |
54.5 |
|||
|
Номинален ток на прекъсване на късо съединение и времена |
kA/време |
25/30 |
|||
|
Номинален ток на затваряне на късо съединение (пик) |
kA |
63 |
|||
|
Номинален ток на прекъсване при зареждане на кабела |
A |
25 |
|||
|
Номинална работна последователност на прекъсвача O-0.3s-CO-180s-CO |
|
|
|||
|
Механичен живот |
Прекъсвач/Разединител |
време |
10000/3000 |
||
|
IP степен |
Запечатана кутия |
|
IP67 |
||
|
Обвивка на разпределителна уредба |
|
IP4X |
|||
|
Газово напрежение |
Номинално ниво на зареждане с газ (20 ℃, габаритно напрежение) |
Mpa |
0.02 |
||
|
Минимално функционално ниво на номинален газ (20 ℃, габаритно напрежение) |
Mpa |
0 |
|||
|
Ефективност на запечатване, |
Годишен процент на течове |
%/година |
≤0,05 |
||
◆Разпределителен шкаф за натоварване
|
Артикул |
единица |
данни |
|||
|
Номинално напрежение |
КВ |
12 |
|||
|
Номинална честота |
HZ |
50 |
|||
|
Номинално ниво на изолация |
Издръжливост на работна честота 1 мин Напрежение |
|
КВ
|
|
|
|
|
|
||||
|
Устойчиво напрежение на светлинен импулс (пик) |
|
КВ
|
|
||
|
|
|
||||
|
1 мин издържано напрежение на захранващата честота на спомагателна/контролна верига (към земя) |
КВ |
2 |
|||
|
Номинален ток |
A |
630 |
|||
|
Номинален краткотраен издържан ток (виртуална стойност) |
Превключвател за главна верига/заземяване |
КА |
25/4s |
||
|
Заземителна верига |
КА |
21,7/4 сек |
|||
|
Номинален пиков ток на устойчивост |
Превключвател за главна верига/заземяване |
КА |
63 |
||
|
Заземителна верига |
КА |
54.5 |
|||
|
Номинален ток на затваряне на късо съединение (пик) |
Превключвател за натоварване/заземителен превключвател |
КА |
63 |
||
|
Номинален ток на прекъсване при активен товар |
A |
630 |
|||
|
Номинален ток на прекъсване на затворена верига |
A |
630 |
|||
|
5% Номинален ток на прекъсване при активен товар |
A |
31.5 |
|||
|
Номинален ток на прекъсване при зареждане на кабела |
A |
10 |
|||
|
Номинално време на прекъсване при активен товар |
време |
100 |
|||
|
Прекъсване на тока на заземяване |
A/Time |
31,5/10 |
|||
|
Зарядният ток на линиите и кабелите е изключен при условие на заземяване. |
A/Time |
17,4/10 |
|||
|
Механичен живот |
Прекъсвач/Разединител |
A/Time |
10000/3000 |
||
|
IP степен |
Запечатана кутия |
|
IP67 |
||
|
Обвивка на разпределителна уредба |
|
IP4X |
|||
|
Газово напрежение |
Номинално ниво на зареждане с газ (20 ℃, габаритно напрежение) |
Mpa |
0.02 |
||
|
Минимално функционално ниво на номинален газ (20 ℃, габаритно напрежение) |
Mpa |
0 |
|||
|
Ефективност на запечатване, |
Годишен процент на течове |
%/година |
≤0,05 |
||

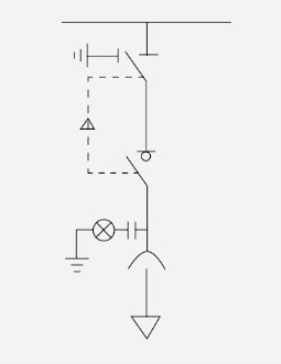

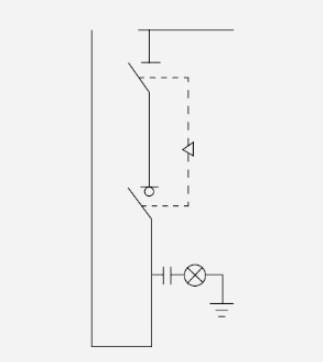

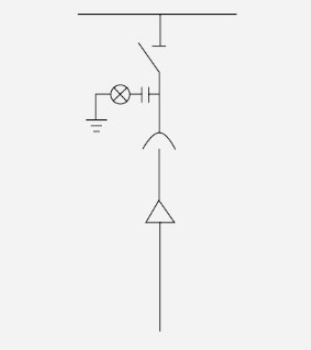

● Схема за конфигурация на шкафа
○ Схема 1
CL650 мм
◆Основни аксесоари
▶Превключвател на товара
▶Изолиращ превключвател с две станции
▶Измерител на дисплея на живо
▶Стандартна шина
▶Ръкохватка за работа
▶Контактна шина
◇ аксесоари по избор
▶Електрически задвижващ механизъм
▶Инструмент с цифров дисплей
▶Електромагнитен инструмент за заключване на постоянен ток
▶Механично заключване три в две
▶Онлайн мониторинг на разрядника Камера за ниско напрежение
▶Инструмент с цифров дисплей
▶Пасивна защита
▶Повдигаща се седалка
▶Изправителен модул
▶Камера за ниско напрежение
▶Две в едно механичен блокиращ мълниеприемник
▶DC захранване (12h-24Ah) стрелка инструмент електромагнитна ключалка Повдигаща се седалка

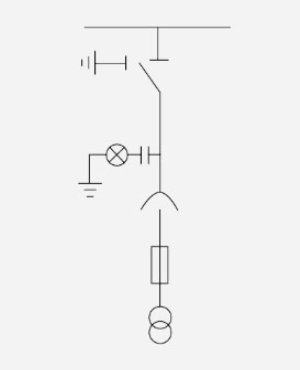

PTC500 мм
◆Основни аксесоари
▶Превключвател на товара
▶Стандартна работа на разединителя с три станции на живо
▶ръкохватка с трансформатор на напрежение
▶PT стопена тръба
▶Щекер за колянов кабел (включително кабел)
◇ аксесоари по избор
▶Електрически задвижващ механизъм
▶Инструмент с цифров дисплей
▶Електромагнитен инструмент за заключване на постоянен ток
▶Механично блокиране три в две. Он-лайн мониторинг на разрядника
▶Камера за ниско напрежение
▶Инструмент с цифров дисплей
▶Пасивна защита
▶Модул за изправяне на повдигаща седалка
▶Камера за ниско напрежение
▶Прибор с механично заключване две в едно
▶Захранване с постоянен ток (12h-24Ah) електромагнитна ключалка на показалеца
▶Повдигаща се седалка

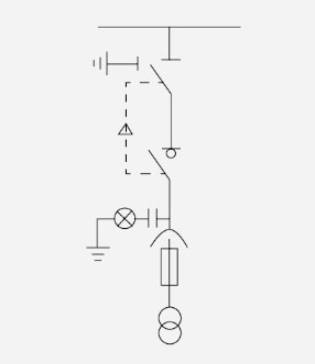

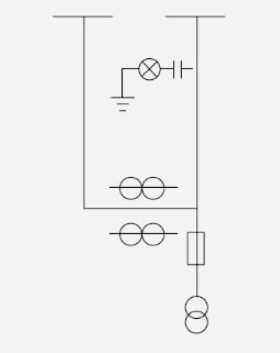

PTi500 мм
◆Основни аксесоари
▶Изолиращ превключвател с три станции
▶Зареден дисплей
▶Стандартен автобус
▶Ръкохватка за работа
▶Трансформатор на напрежение
▶PT стопена тръба
▶Щекер за колянов кабел (включително кабел)
◇ аксесоари по избор
▶Електрически задвижващ механизъм
▶Инструмент с цифров дисплей
▶Електромагнитен инструмент за заключване на постоянен ток
▶Механично заключване три в две
▶Онлайн мониторинг на отводителя
▶Камера за ниско напрежение
▶Инструмент с цифров дисплей
▶Пасивна защита
▶Повдигаща се седалка
▶Изправителен модул
▶Камера за ниско напрежение
▶Две в едно механичен блокиращ предпазител
▶Захранване с постоянен ток (12h-24Ah) електромагнитна ключалка на показалеца
▶Повдигаща се седалка

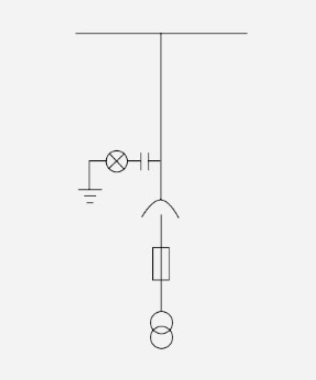

PT 500 мм
◆Основни аксесоари
▶Зареден дисплей
▶Стандартен автобус
▶Трансформатор на напрежение
▶PT стопена тръба
▶Щекер за колянов кабел (включително кабел)
◇ аксесоари по избор
▶Електрически задвижващ механизъм
▶Инструмент с цифров дисплей
▶Електромагнитен инструмент за заключване на постоянен ток
▶Механично заключване три в две
▶Онлайн мониторинг на отводителя
▶Камера за ниско напрежение
▶Инструмент с цифров дисплей
▶Пасивна защита
▶Повдигаща се седалка
▶Изправителен модул
▶Камера за ниско напрежение
▶Две в едно механичен блокиращ предпазител
▶Захранване с постоянен ток (12h-24Ah) електромагнитна ключалка на показалеца
▶Повдигаща се седалка

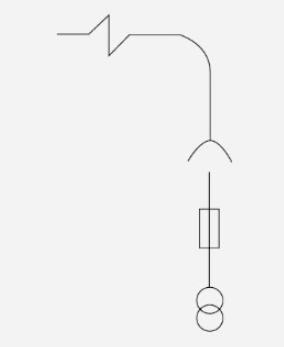

PTS500
◆Основни аксесоари
▶Трансформатор на напрежение
▶PT стопена тръба
▶Щекер за колянов кабел (включително кабел)
◇ аксесоари по избор
▶Гръмоотвод
▶Онлайн мониторинг на отводителя
▶DC захранване (12h-24Ah)
▶Указател на камерата за ниско напрежение
▶Електромагнитна ключалка на инструмента с цифров дисплей
▶Повдигаща се седалка
М 650мм
◆Основни аксесоари
▶Зареден дисплей
▶Дълги и къси автобуси
▶Трансфер с автобус
▶Трансформатор на напрежение
▶Тръбен дозиращ резервоар за PT
▶Трансформатор на напрежение
◇ аксесоари по избор
▶Указател на камерата за ниско напрежение
▶Електромагнитна ключалка на инструмента с цифров дисплей
▶Повдигаща се седалка
▶Регулятор за температура и влажност
Забележка: Ако се добави положителен изолиращ превключвател преди PT, ширината на шкафа трябва да се промени на 1000 mm, а другите размери остават непроменени.
○ Схема 2
C 420мм
◆Основни аксесоари
▶Изолиращ превключвател с три станции
▶Зареден дисплей
▶Стандартен автобус
▶Ръкохватка за работа
▶Превключвател на товара
◇ аксесоари по избор
▶Мълниеприемник с електрически задвижващ механизъм
▶Комплексна застраховка
▶Инструмент с цифров дисплей
▶Електромагнитна ключалка на DC захранване
▶Трансформатор с нулева последователност
▶Индикатор за повреда (с измерване на температурата) показалец инструмент ▶Онлайн мониторинг на разрядника
▶Пасивна защита
▶Повдигаща се седалка
▶Изправителен модул
▶Проходен токов трансформатор
▶Индикатор за повреда EKL-4
▶Камера за ниско напрежение
▶Механично блокиране две в едно
▶Заключващо устройство за заземяване на входящата линия
▶Механично заключване три в две
▶Кабелни аксесоари

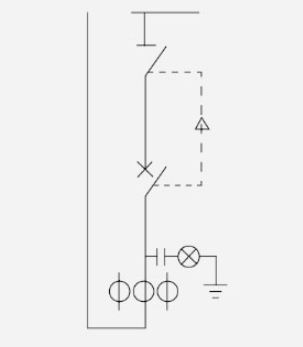

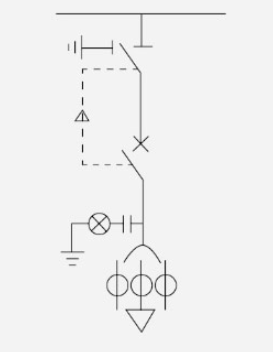

V 420 мм
◆Основни аксесоари
▶3-позиционен разединител
▶Зареден дисплей
▶Стандартна шина
▶Ръкохватка за работа
▶Прекъсвач
▶CT
◇ аксесоари по избор
▶Електрически задвижващ механизъм
▶Устройство за избягване
▶Комплексна застраховка
▶Инструмент с цифров дисплей
▶Електромагнитна ключалка на DC захранване
▶Трансформатор с нулева последователност
▶Индикатор за повреда (с измерване на температурата) стрелка
▶Онлайн мониторинг на отводителя
▶Пасивна защита
▶Повдигаща се седалка
▶Изправителен модул
▶Проходен токов трансформатор
▶Индикатор за повреда EKL-4 Камера за ниско напрежение
▶Механично блокиране две в едно
▶Заключващо устройство за заземяване на входящата линия
▶Механично заключване три в две
▶Кабелни аксесоари
V 650 мм
◆Основни аксесоари
▶Изолиращ прекъсвач с две станции
▶Зареден дисплей
▶Стандартен автобус
▶Прекъсвач на ръкохватката за работа
▶Токов трансформатор
▶Свързваща шина
◇ аксесоари по избор
▶Електрически задвижващ механизъм
▶Комплексна застраховка
▶Камера за ниско напрежение
▶Механично блокиране две в едно
▶Механично заключване три в две
▶Инструмент със стрелка за захранване с постоянен ток
▶Инструмент с цифров дисплей
▶Повдигаща се седалка
▶Изправителен модул за пасивна защита
▶Електромагнитна ключалка
○ Схема 3

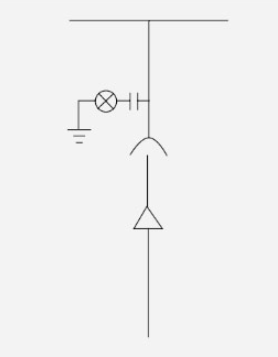

DI 420 мм
◆Основни аксесоари
▶Зареден дисплей
▶Стандартна шина
◇ аксесоари по избор
▶Ограничител за кабелни принадлежности
▶Онлайн мониторинг на отводителя
▶Индикатор за повреда Индикатор за повреда EKL-4 (с измерване на температура) ▶Електромагнитна ключалка
▶Повдигаща се седалка
DI 420 мм
◆Основни аксесоари
▶Зареден дисплей
▶Стандартна шина
▶Ръкохватка за работа
▶2-позиционен разединител
◇ аксесоари по избор
▶Камера за ниско напрежение
▶Механично блокиране две в едно
▶Механично заключване три в две
▶Повдигаща седалка с електромагнитно заключване

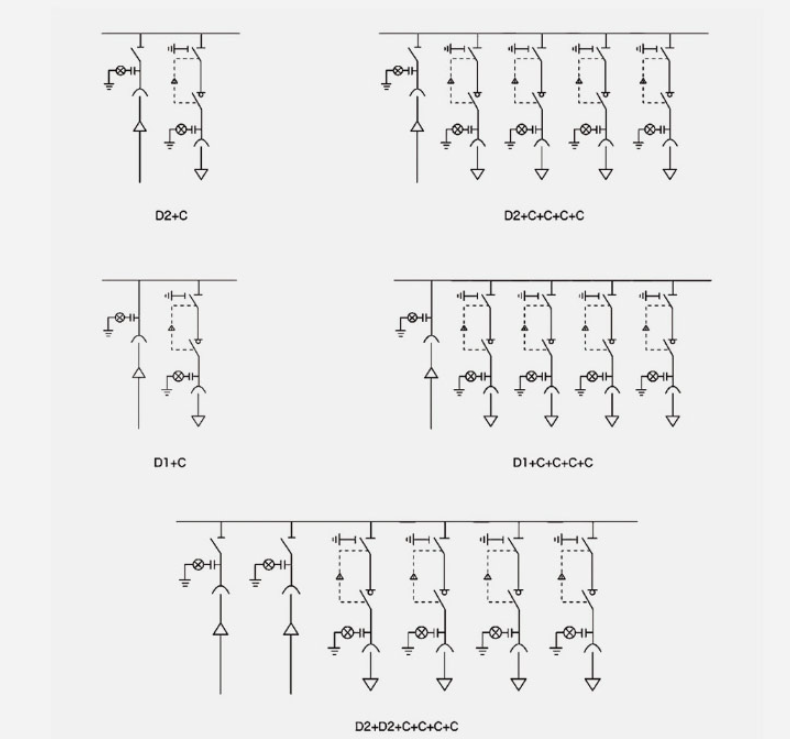

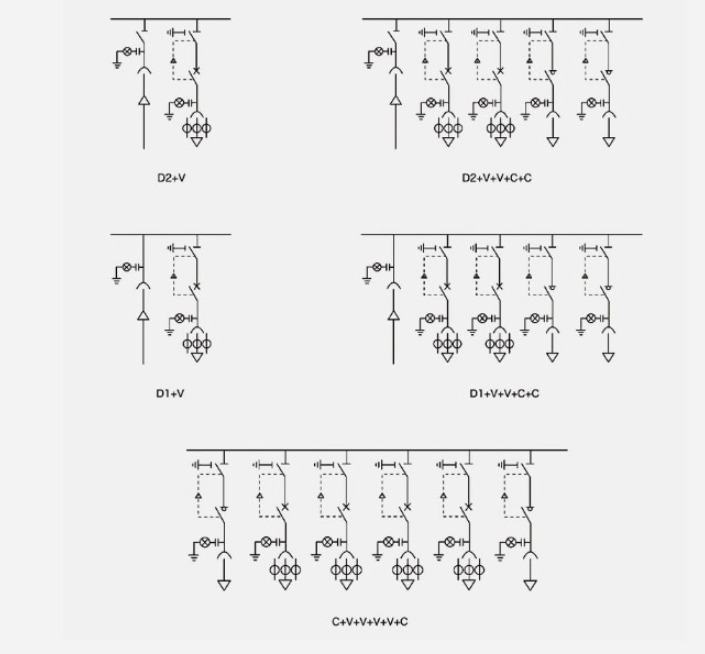

●Типична схема комбинация 1
Забележка: Горната типова схема за справка с комбинация може да се комбинира по различни начини според нуждите на потребителите.

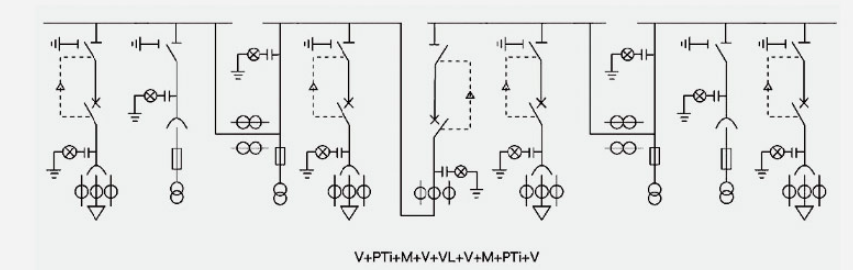

Типична комбинация от схеми 2
Забележка: Горната типова схема за справка с комбинация може да се комбинира по различни начини според нуждите на потребителите.
Схема за сегментиране на ATS
● Инструкции за работа на превключвателя

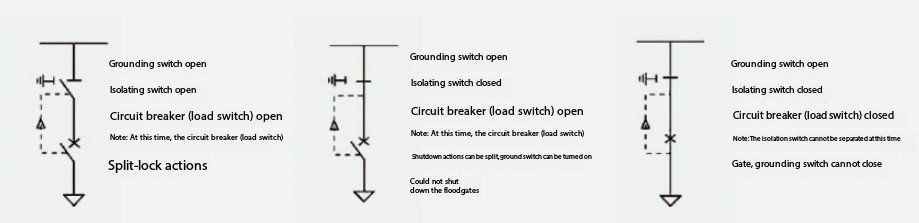

Позиция, състояние и блокировка на превключвателя
Стъпки на операцията:
Предаване на мощност: Закачете (затворете) горната и долната врата с прекъсвач (превключвател на товара) → превключвателят за заземяване с изолиращ превключвател → прекъсвачът (превключвател на товара) с предаване на мощност е завършен.
Прекъсване на захранването: прекъсвач (превключвател на товара) → разединител → прекъсвач за заземяване → прекъсвач (превключвател на товара) е разтоварен (отворен) и вратата е затъмнена.
● Инструкции за инсталиране

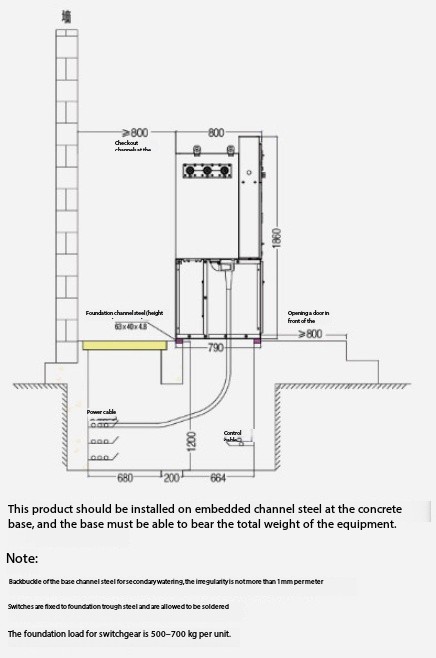

◆Фундация и габаритни размери

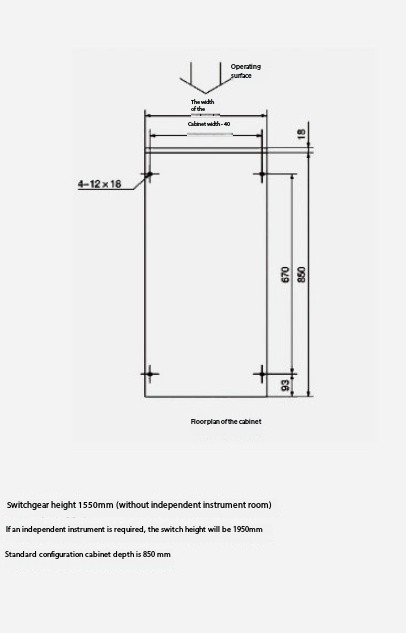

◆ Размери на шкафа и общите монтажни размери
Горещи маркери: Екологичен шкаф за разпределителна уредба с газова изолация
Свързана категория
- Подстанция тип кутия
- Основно устройство с високо напрежение
- Кутия за клон на кабела
- Превключване на високо напрежение
- Ниско напрежение
- Фотоволтаични продукти
- SF6 превключвател за натоварване
- Прекъсвач на вакуумна верига
- Неудобство
- Превключвател за заземяване
- Текущ трансформатор
- Трансформатор на напрежение
- Мощност реле
- Трансформатор за разпределение на мощността
Изпратете запитване
Информация за контакт
-
Адрес
№ 228 Weishiqi Road, Зона на икономическото развитие на Yueqing, град Венжоу, провинция Жеджианг, Китай
-
Тел
-
Електронна поща
За запитвания относно кутията на клоновете на кабела, превключвателя с високо напрежение, превключвателя с ниско напрежение или ценовата списъка, моля, оставете имейла си до нас и ние ще се свържем в рамките на 24 часа.
