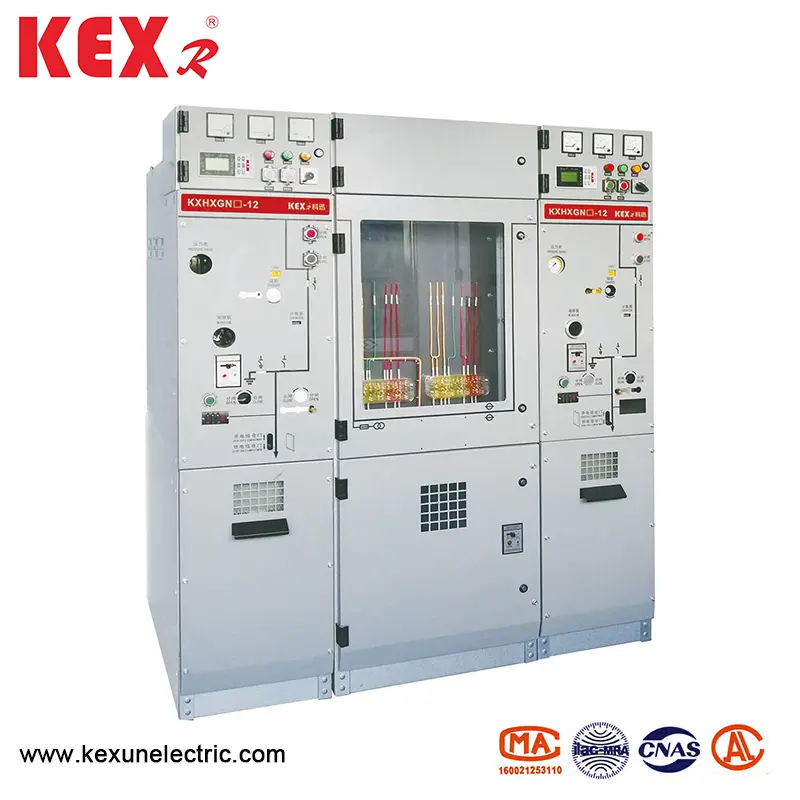

Нетен шкаф с високо напрежение

Като добре известен производител на шкаф с високо напрежение на пръстена в Китай, продуктите на HXGN (H) на Kexun □ -12 серията имат характеристиките на простата структура, гъвкавата работа, надеждното взаимодействие и удобната инсталация и могат да осигурят задоволителни технически решения за различни приложения и различни потребители.
Модел: HXGN (H) □ -12
Марка: Kexr

Изпратете запитване

Описание на продукта

● Преглед на продукта

Кабинетът с високо напрежение на пръстена, направен от Kexun, приема модерна сензорна технология, информационните технологии и простата и гъвкава схема за конфигуриране, за да отговори на постоянно променящото се пазарно търсене и също така отговаря на изискванията на интелигентността на електроенергийната мрежа.

HXGN (H) □ -12 Тип шкафът с високо напрежение на пръстена е подходящ за индустриални и граждански кабелни пръстени и проекти за разпределителна мрежа. Тъй като приемането и разпределението на електрическата енергия, тя е особено подходяща за разпределение на енергия в градски жилищни райони, малки вторични подстанции, превключващи станции, клон на кабели, подстанции от типа на кутии, индустриални и минни предприятия, търговски центрове, летища, метро, производство на вятър, болници, стадиони, железопътни пътища, тунели и други места.

HXGN (H) □ -12 отговаря на изискванията на съответните национални стандарти, стандартите за електроенергия, международните стандарти и други стандарти. Неговите превключватели и основните електрически компоненти са интегрирани модули, а проводимите части между фазите са капсулирани от твърда изолация. Забранените кабелни конектори се използват за външно окабеляване, а екранираните изолирани шини се използват за свързване на шини на функционални единици. Следователно безопасността на употребата е значително подобрена. В същото време неговият работен механизъм приема пролетния механизъм, а механичният му живот е повече от 10000 пъти. Всички оперативни данни и състоянието на оборудването могат да бъдат наблюдавани дистанционно и без надзор. Това е превъзходно устройство за разпределение на мощността.

Следните единици могат да бъдат избрани в кабинета, за да образуват икономичен и практичен блок за захранване: единица за прекъсване на вакуумната верига (630A, 20-25KA); Единица за превключване на вакуумно натоварване (630, 20-25KA).

● Таблици за технически параметри

Cabine Cabinet

Артикул			Единица	Данни
Номинално напрежение			Kv	12
Номинална честота			Hz	50
Номинално ниво на инсулация	1мин честота на мощността издържа на напрежение	Земята, алтернативно	Kv	42
		Изолационна фрактура		48
	Светкавичен импулс издържа на напрежение (пик)	Земята, алтернативно	Kv	75
		Изолационна фрактура		85
	1мин честота на мощността издържа на напрежение на контролния контур (към земята)		Kv	2
Оценен ток			A	630
Оценен краткосрочен издържащ ток (виртуална стойност)		Основен превключвател за верига/заземяване	The	24/4s
		Заземяващ цикъл на свързване	The	21.7/4s
Оценен връх издържа на ток		Основен превключвател за верига/заземяване	The	63
		Заземяващ цикъл на свързване	The	54.5
Номинални ток на късо съединение и времена			Ka/време	25/30
Оценен ток за затваряне на късо съединение (пик)			The	63
Номинален ток за зареждане с кабел			A	25
Оценена работа на прекъсвача на веригата				0-0.3S-CO-180S-CO
Механичен живот	Превключвател /изолация на веригата		Време	10000/3000
IP степен	Запечатана кутия			IP67
	Превключваща обвивка			IP4X
Налягане на газ	Номинално ниво на зареждане на газ (20 ℃, налягане на габарит)		MPA	0.02
	Номинално ниво на функция на газ мин (20 ℃, налягане на габарит)		MPA	0
Уплътнител	Годишна степен на изтичане		%/Година	≤0.05

◆ Заредете шкафа за превключване

Артикул			Единица	Данни
Номинално напрежение			Kv	12
Номинална честота			Hz	50
Номинално ниво на инсулация	1мин честота на мощността издържа на напрежение		Kv

	Светкавичен импулс издържа на напрежение (пик)		Kv

	1мин честота на мощността издържа на напрежение на контролния контур (към земята)		Kv	2
Оценен ток			A	630
Оценен краткосрочен издържащ ток (виртуална стойност)		Основен превключвател за верига/заземяване	The	24/4s
		Заземяващ цикъл на свързване	The	21.7/4s
Оценен връх издържа на ток		Основен превключвател за верига/заземяване	The	63
		Заземяващ цикъл на свързване	The	54.5
Оценен ток за затваряне на късо съединение (пик)		Превключвател за зареждане/превключвател на земята	The	63
Оценен активен товар, прекъсващ тока			A	630
Номинален ток за прекъсване на затворен контур			A	630
5%номинални активни натоварвания, прекъсващ тока			A	31.5
Номинален ток за зареждане с кабел			A	10
Номинални времена на счупване на активно натоварване			Време	100
Счупване на тока на земята на земята			A/време	31.5/10
Прекъсване на тока на зареждане на верига и кабел под ток на повреда на земята.			A/време	17.4/10
Механичен живот	Превключвател /изолация на веригата		Време	10000/3000
IP степен	Запечатана кутия			IP67
	Превключваща обвивка			IP4X
Налягане на газ	Номинално ниво на зареждане на газ (20 ℃, налягане на габарит)		MPA	0.02
	Номинално ниво на функция на газ мин (20 ℃, налягане на габарит)		MPA	0
Уплътнител	Годишна степен на изтичане		%/Година	≤0.05

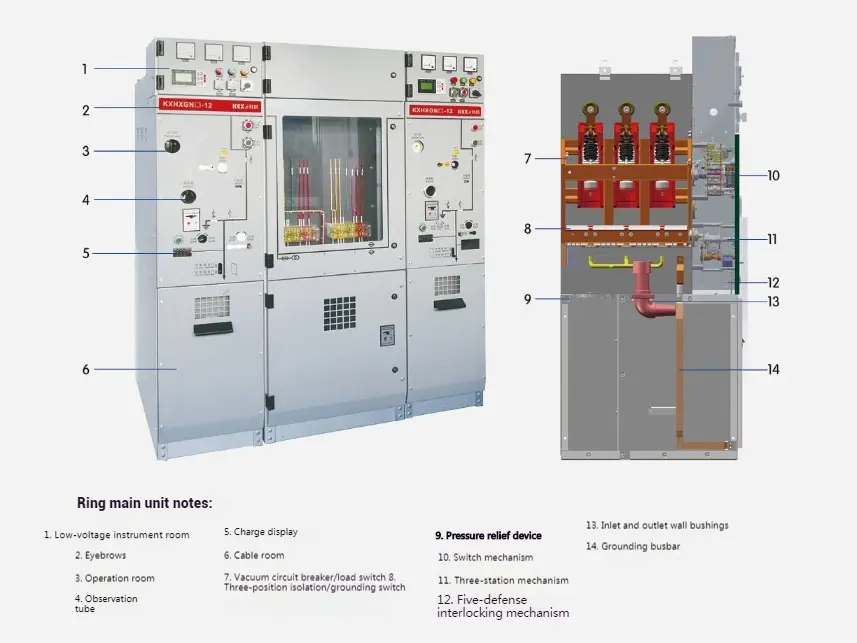

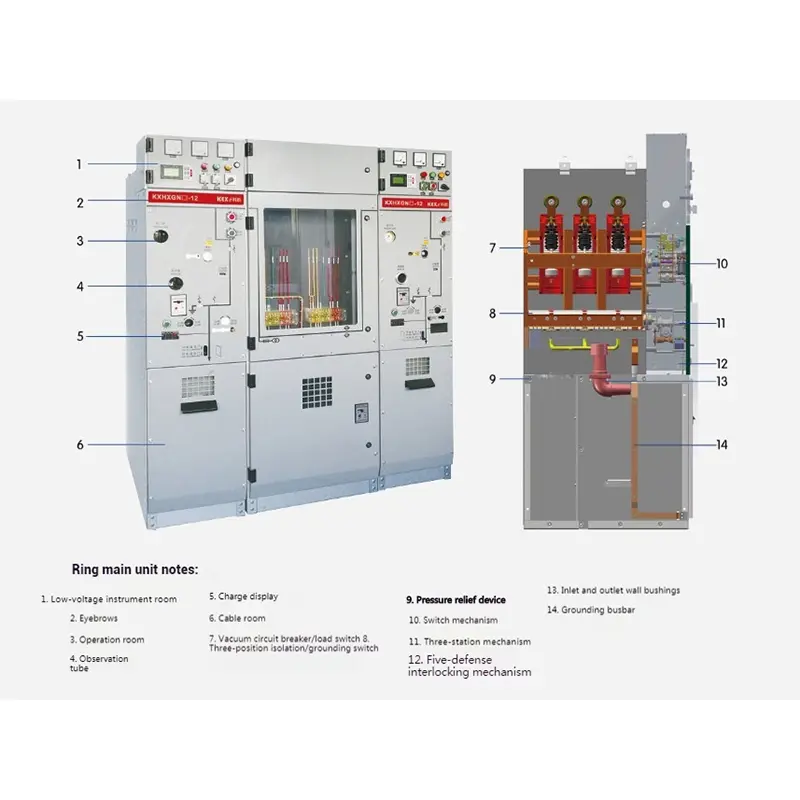

● Структура на продукта

High Voltage Ring Net Cabinet

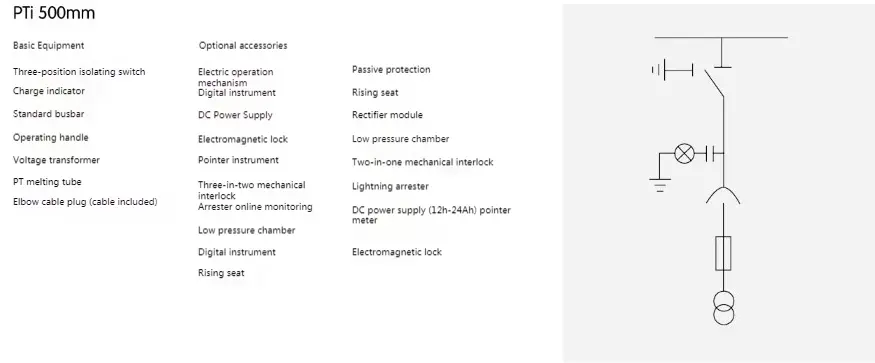

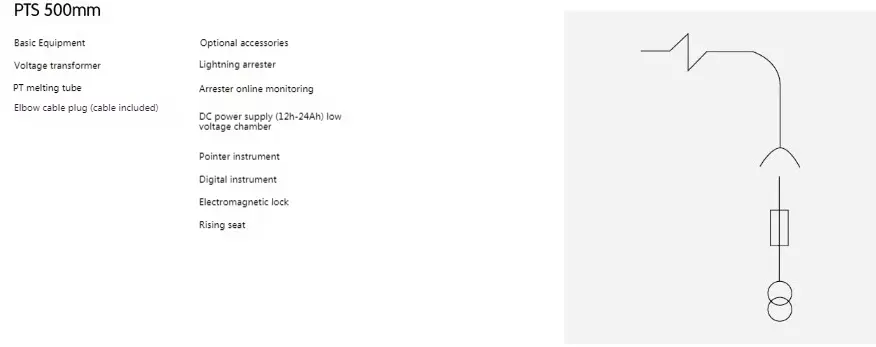

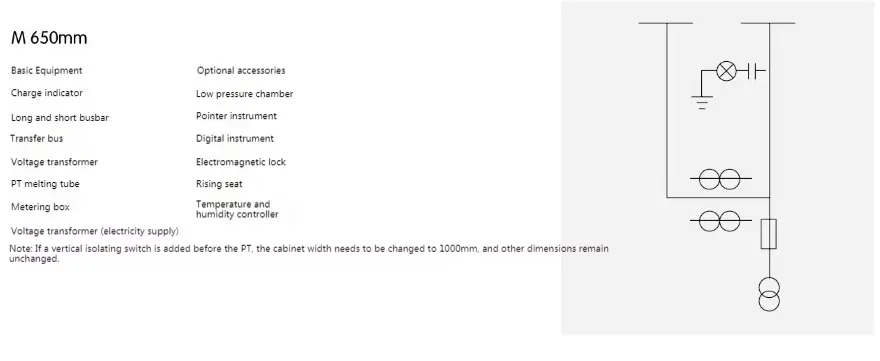

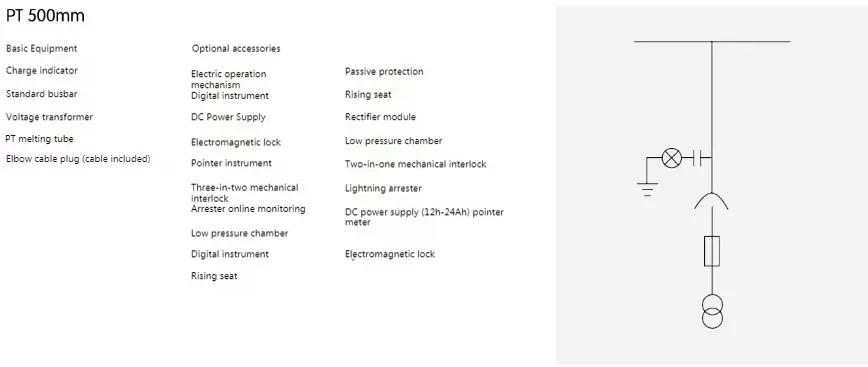

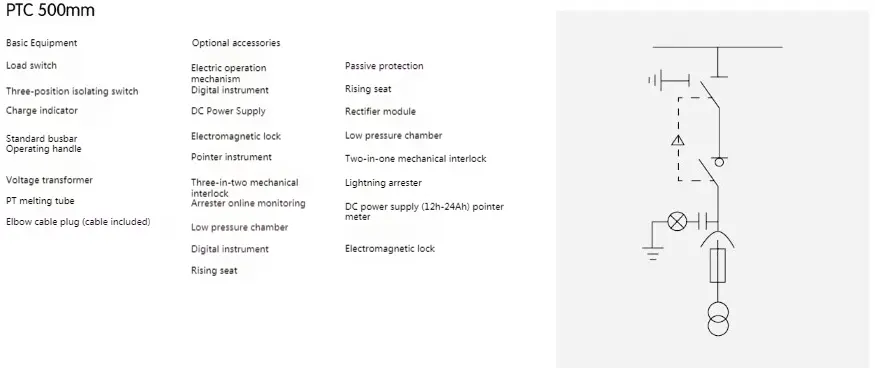

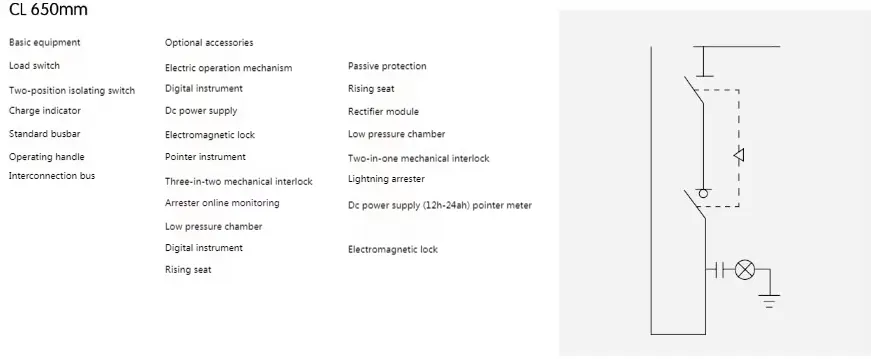

● План за разпределение на шкафа с високо напрежение на пръстена

High Voltage Ring Net Cabinet

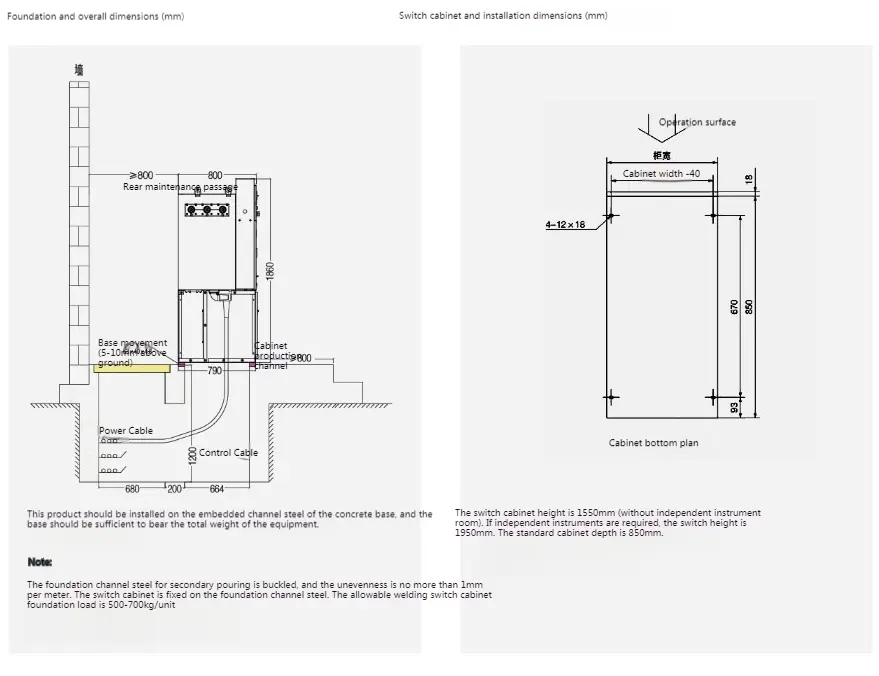

◆ Инструкции за инсталиране

High Voltage Ring Net Cabinet
