Разпределителна апаратура за защита на околната среда

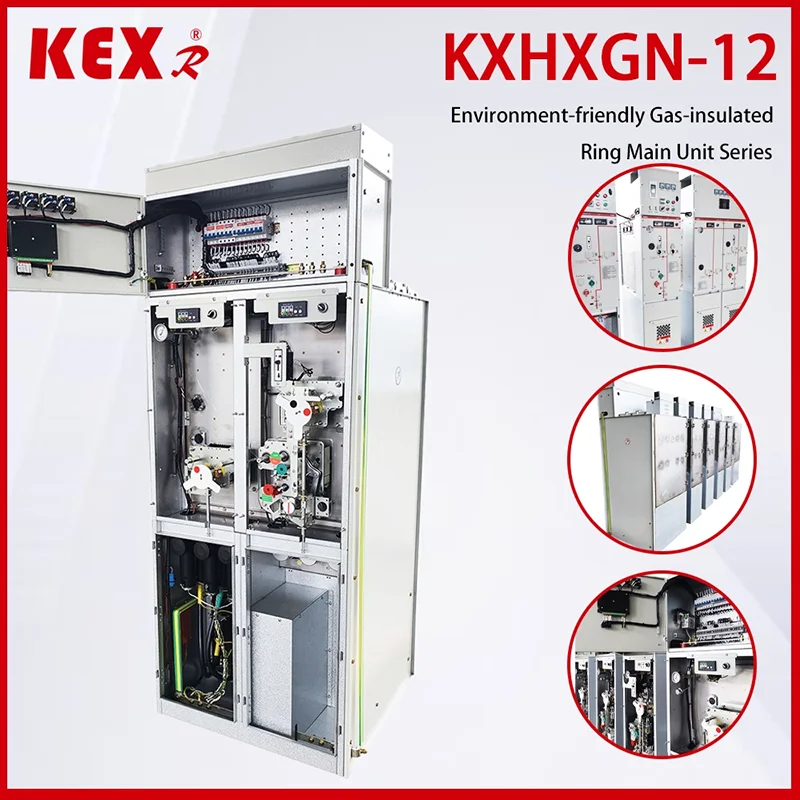

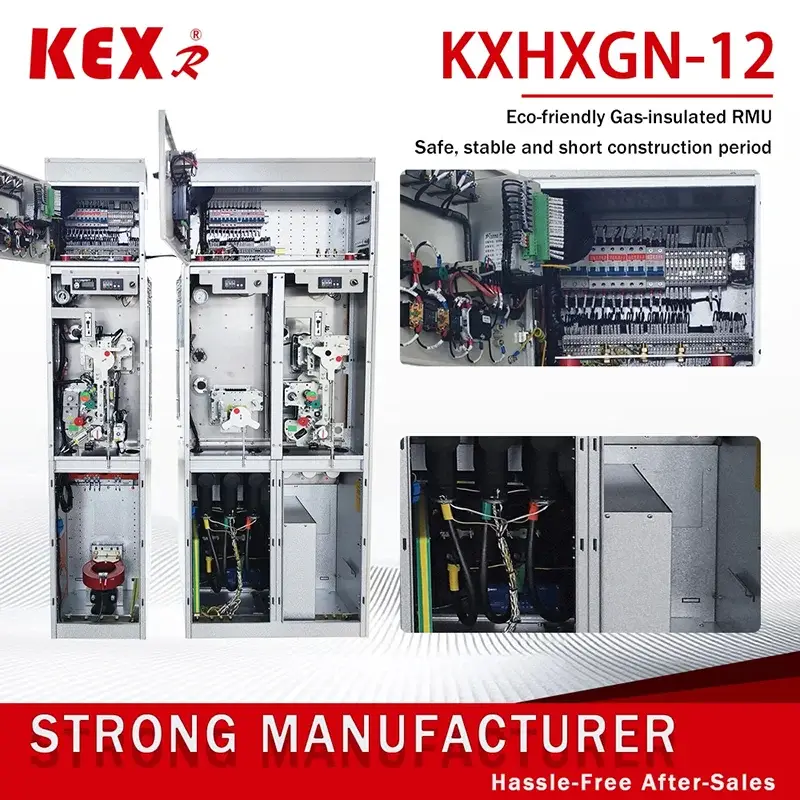

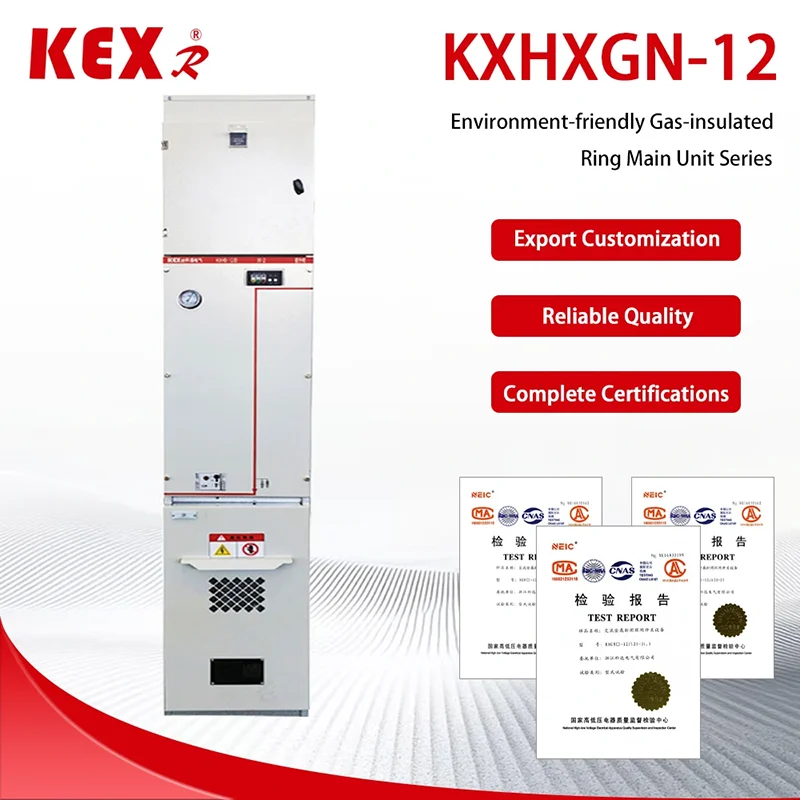

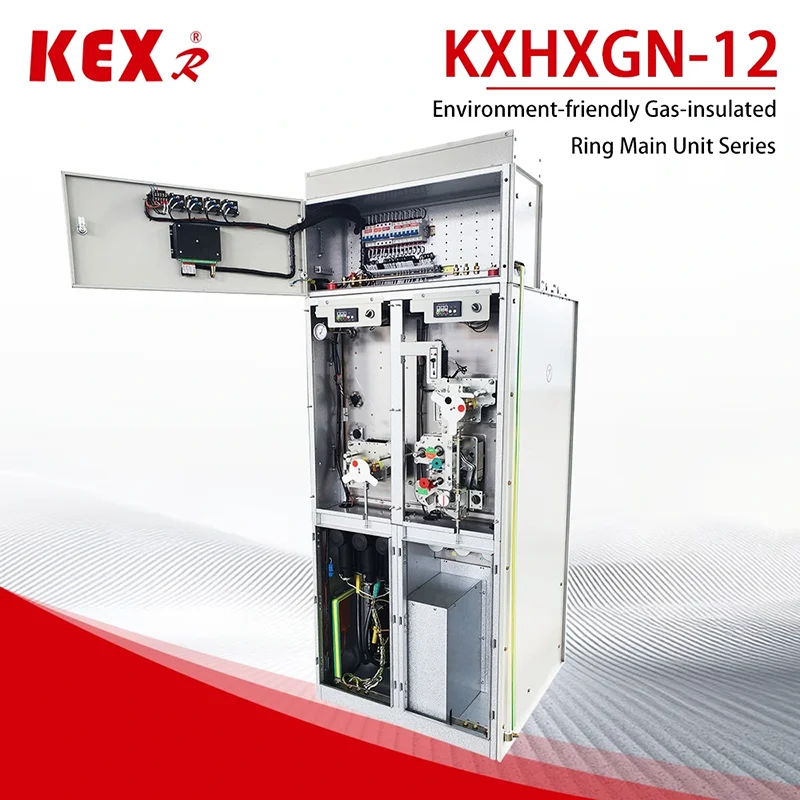

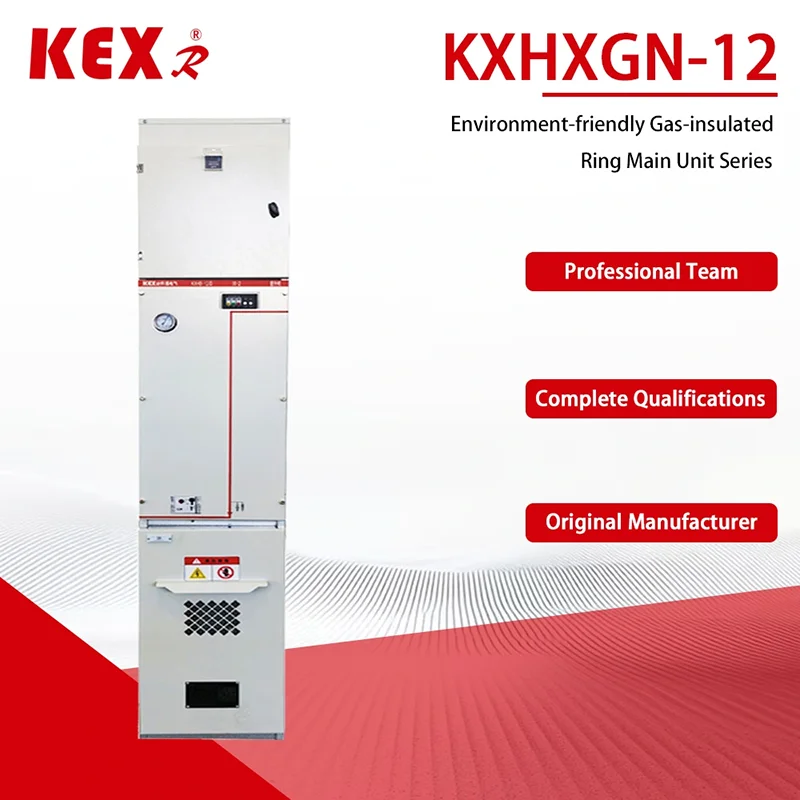

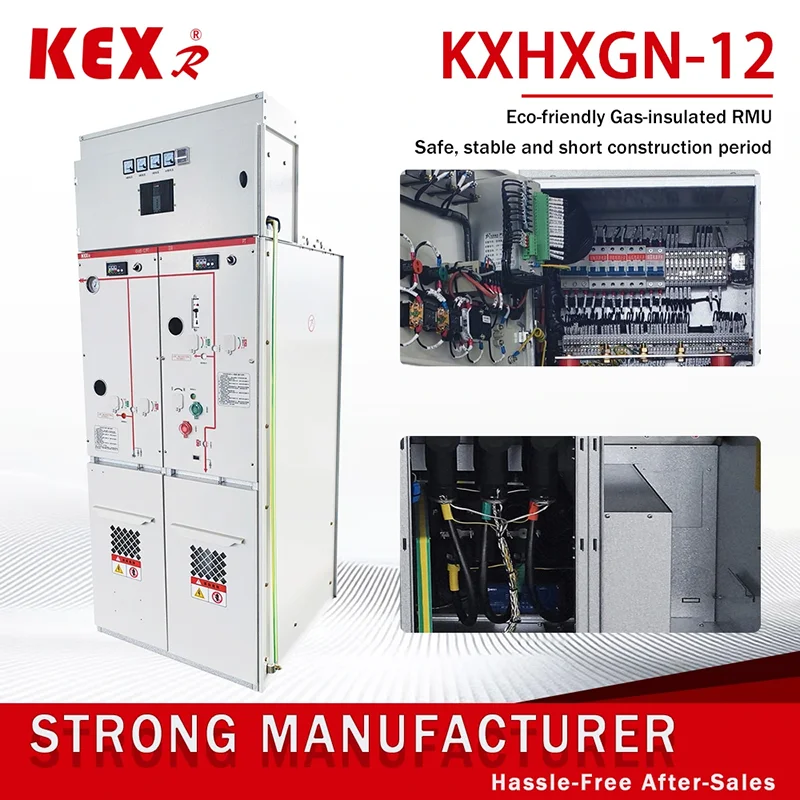

Разпределителната апаратура за защита на околната среда тип KXHXGN-12, произведена от KEXR, доставчик на оборудване за пренос и разпределение на електроенергия в Китай, е 12 kV газоизолиран пръстеновиден мрежов шкаф с газ за защита на околната среда (като сух въздух, азот или смесен газ) като изолационна среда, която е подходяща за захранване на пръстеновидна мрежа, захранване на терминали и малки отварящи и затварящи станции на разпределителни мрежи.
Модел: KXHXGN-12
Марка: KEXR

Изпратете запитване

Описание на продукта

● Основна характеристика на разпределителната апаратура за защита на околната среда

(1) Предимства за опазване на околната среда

◆Безплатен SFgas: Разпределителната апаратура за защита на околната среда приема сух въздух, азот или се използва нов газ за защита на околната среда (като G, AirPlus® и т.н.), което е в съответствие с разпоредбите на ЕС за F-газове и политиката на Китай за „двоен въглерод“.

◆Ниски въглеродни емисии: В сравнение с SF пръстеновидния мрежов шкаф, GWP (потенциал за глобално затопляне) се доближава до нула.

(2) Структурен дизайн

◆Модулен дизайн: Разпределителното устройство за защита на околната среда на входяща линия, изходяща линия, измерване и PT може да бъде разширено.

◆Затворена структура: Нивото на защита на разпределителната апаратура за защита на околната среда достига IP67, което е прахоустойчиво, влагоустойчиво и устойчиво на кондензация, подходящо за тежки условия.

◆Компактен размер: спестява място от AIS пръстеновидния мрежов шкаф и е по-екологичен от традиционния SF₆ GIS.

(3) Интелигентни опции

Интелигентното наблюдение (като DTU, онлайн измерване на температурата, наблюдение на частичен разряд и т.н.) може да бъде избрано за поддържане на достъп до Интернет на нещата (IoT) и реализиране на отдалечена работа и поддръжка.

● Технически параметри на разпределителната уредба за защита на околната среда

◆ Шкаф за прекъсвач

Елемент				единица	данни
Номинално напрежение				КВ	12
Номинална честота				HZ	50
Номинално ниво на изолация	Издръжливост на работна честота 1 мин Напрежение		Към земята, фаза към фаза	КВ	42
			почивка		48
	Устойчиво напрежение на светлинен импулс (пик)		Към земята, фаза към фаза	КВ	75
			почивка		85
	1 мин издържано напрежение на захранващата честота на спомагателна/контролна верига (към земя)			КВ	2
Номинален ток				A	630
Номинален краткотраен издържан ток (виртуална стойност)			Превключвател за главна верига/заземяване	kA	25/4s
			Заземителна верига	kA	21,7/4 сек
Номинален пиков ток на устойчивост			Превключвател за главна верига/заземяване	kA	63
			Заземителна верига	kA	54.5
Номинален ток на прекъсване на късо съединение и времена				kA/време	25/30
Номинален ток на затваряне на късо съединение (пик)				kA	63
Номинален ток на прекъсване при зареждане на кабела				A	25
Номинална работна последователност на прекъсвача O-0.3s-CO-180s-CO
Механичен живот		Прекъсвач/Разединител		време	10000/3000
IP степен		Запечатана кутия			IP67
		Обвивка на разпределителна уредба			IP4X
Налягане на газ		Номинално ниво на зареждане с газ (20 ℃, манометрично налягане)		Mpa	0.02
		Номинално мин. функционално ниво на газ (20 ℃, манометрично налягане)		Mpa	0
Ефективност на запечатване,		Годишен процент на течове		%/година	≤0,05

◆Разпределителен шкаф за натоварване

Елемент			единица	данни
Номинално напрежение			КВ	12
Номинална честота			HZ	50
Номинално ниво на изолация	Издръжливост на работна честота 1 мин Напрежение		КВ

	Устойчиво напрежение на светлинен импулс (пик)		КВ

	1 мин издържано напрежение на захранващата честота на спомагателна/контролна верига (към земя)		КВ	2
Номинален ток			A	630
Номинален краткотраен издържан ток (виртуална стойност)		Превключвател за главна верига/заземяване	КА	25/4s
		Заземителна верига	КА	21,7/4 сек
Номинален пиков ток на устойчивост		Превключвател за главна верига/заземяване	КА	63
		Заземителна верига	КА	54.5
Номинален ток на затваряне на късо съединение (пик)		Превключвател за натоварване/заземителен превключвател	КА	63
Номинален ток на прекъсване при активен товар			A	630
Номинален ток на прекъсване на затворена верига			A	630
5% Номинален ток на прекъсване при активен товар			A	31.5
Номинален ток на прекъсване при зареждане на кабела			A	10
Номинално време на прекъсване при активен товар			време	100
Прекъсване на тока на заземяване			A/Time	31,5/10
Зарядният ток на линиите и кабелите е изключен при условие на заземяване.			A/Time	17,4/10
Механичен живот	Прекъсвач/Разединител		A/Time	10000/3000
IP степен	Запечатана кутия			IP67
	Обвивка на разпределителна уредба			IP4X
Налягане на газ	Номинално ниво на зареждане с газ (20 ℃, манометрично налягане)		Mpa	0.02
	Номинално мин. функционално ниво на газ (20 ℃, манометрично налягане)		Mpa	0
Ефективност на запечатване,	Годишен процент на течове		%/година	≤0,05

● Стандарт за изпълнение на разпределителната апаратура за защита на околната среда

◆ Общи технически изисквания на стандарти GB/T 1022 за високоволтова разпределителна и контролна апаратура.

◆ GB/T39063640.5kV AC метална затворена комутационна апаратура и контролно оборудване.

◆ GB/T1985 AC изолиращ превключвател за високо напрежение и заземителен превключвател

◆ GB/T38043.6-40.5kV AC превключвател за високо напрежение

◆ GB/T1984 AC прекъсвач за високо напрежение

◆ GB/T4208 IP код на нивото на защита на корпуса

◆ GB/T7354 Измерване на частичен разряд

◆ GB/T311.1 Координация на изолацията, част 1: Определение, принципи и правила

● Използване на условията на разпределителната апаратура за защита на околната среда

◆ Максимална температура: +45 градуса по Целзий;

◆ Минимална температура: -25 градуса по Целзий;

◆ Максимална температура: (средно за 24 часа) +35 градуса по Целзий;

◆ Максимална средна относителна влажност (24 часа 1: ≤ 95%; надморска височина: ≤ 1500m; сеизмичен капацитет: 8 градуса;

◆ Степен на защита: заредено уплътнение на корпуса IP67, обвивка на разпределителен шкаф IP4x；

◆ Въздухът наоколо не трябва да бъде очевидно замърсен от корозивни горими газове и водни пари.

◆ Няма места с чести силни вибрации, а дизайнът на грубост под суровите части отговаря на всички видове изисквания.

◆ Когато се използва при нормални условия на околната среда извън GB/T3906, потребителят трябва да преговаря с KEXR

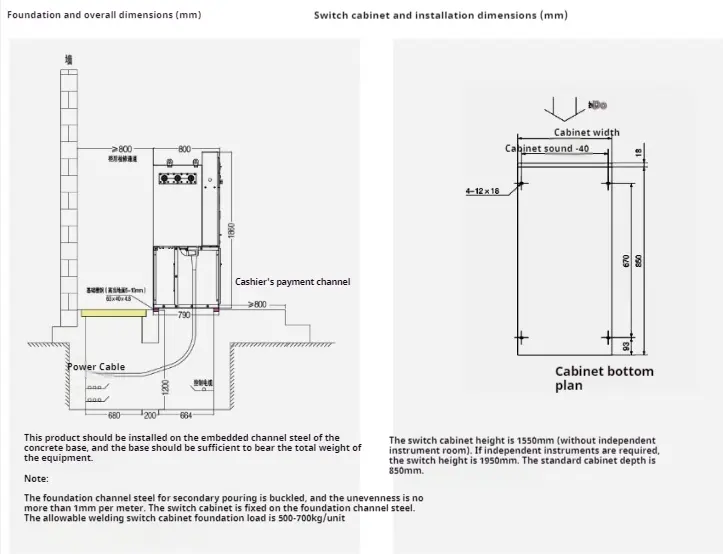

●Инструкции за инсталиране

Environmental Protection Switchgear
