Шкаф на основното устройство с пръстен SF6

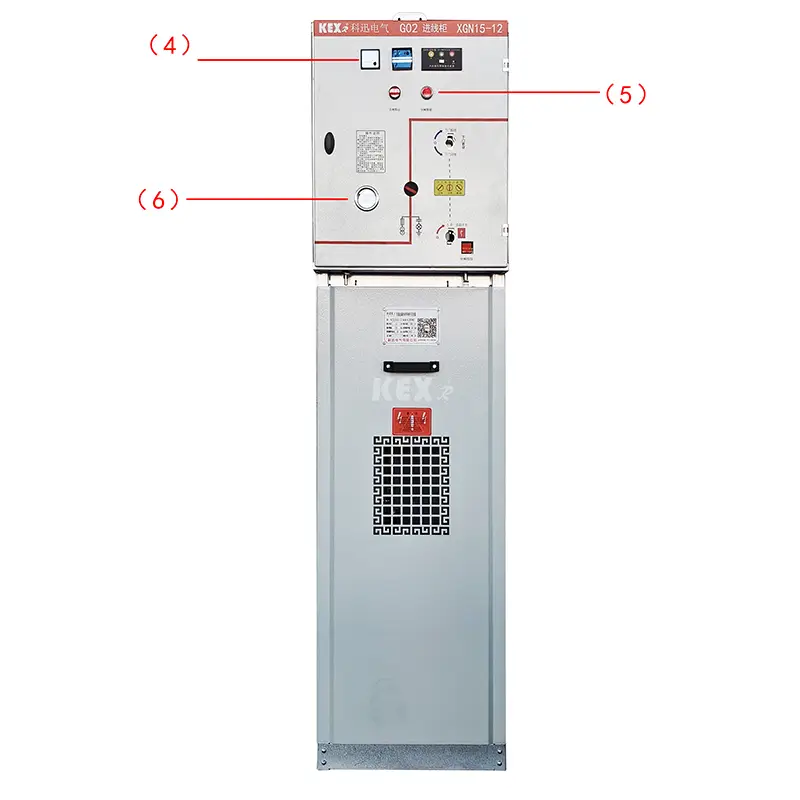

●Компоненти

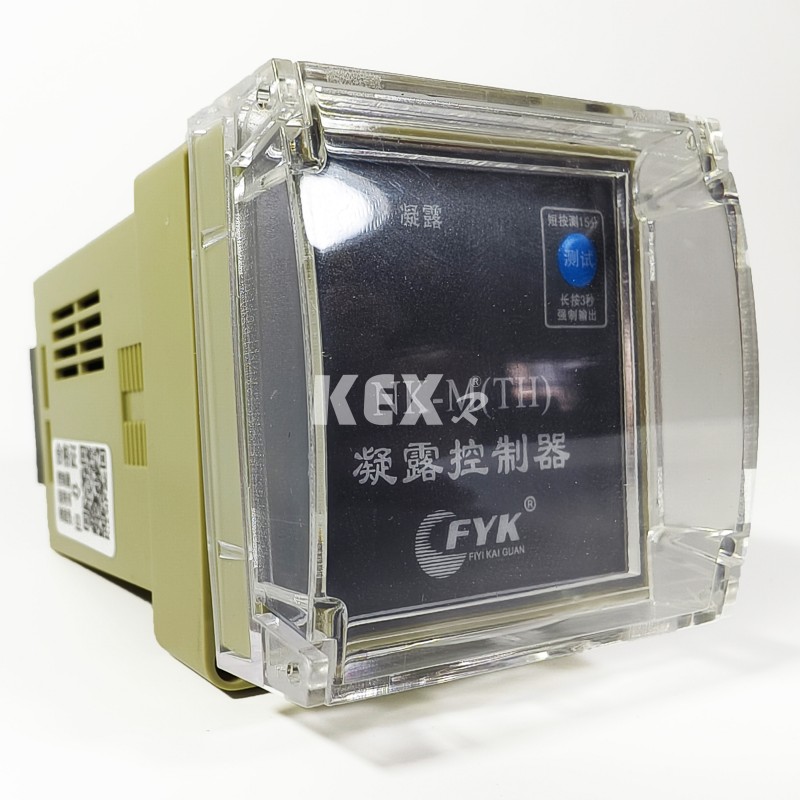

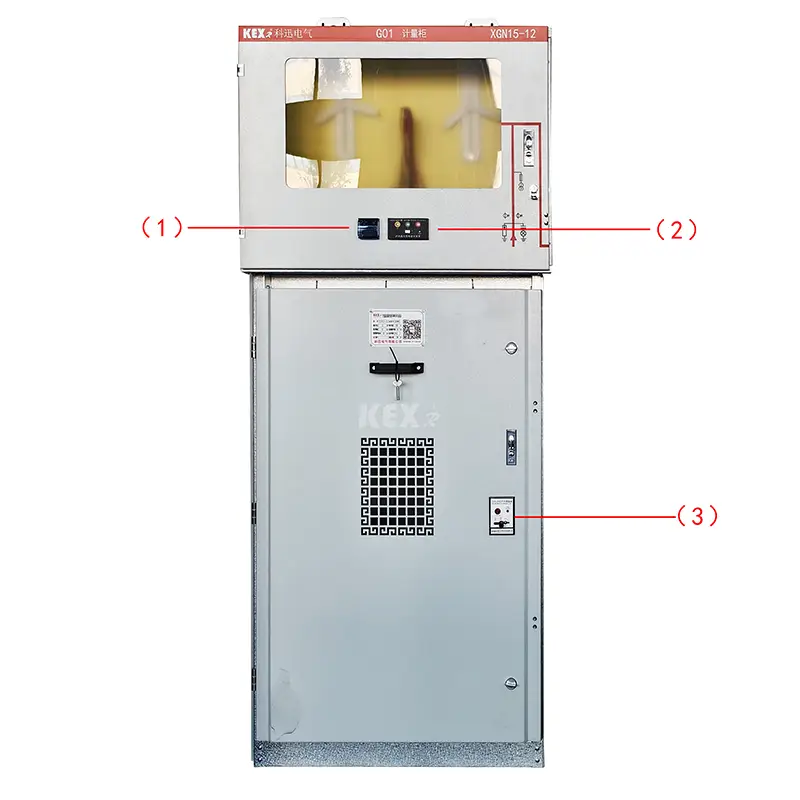

1. .Конденз контролер

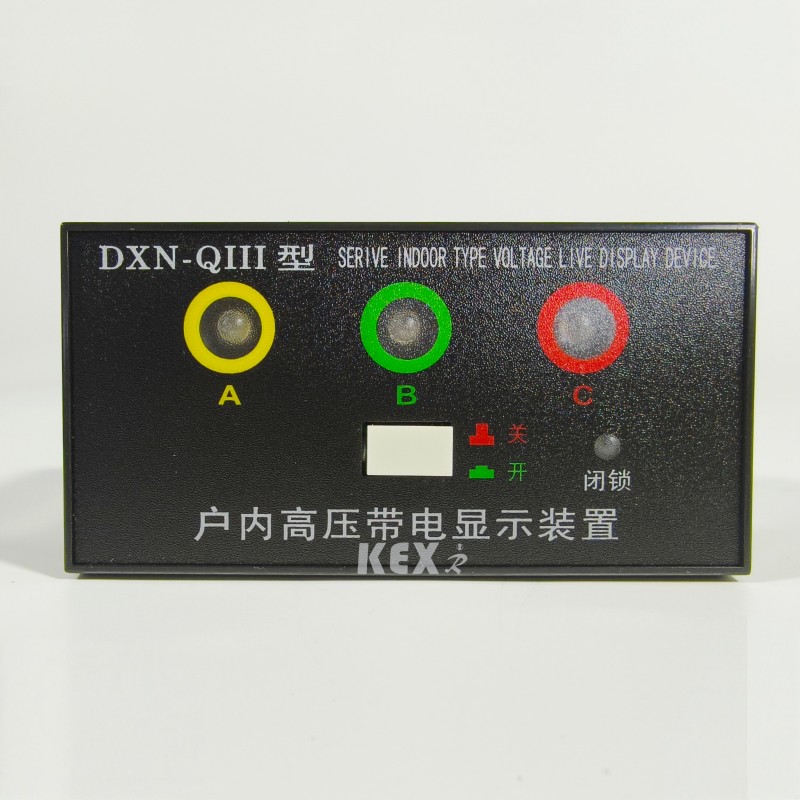

2.Зареден дисплей

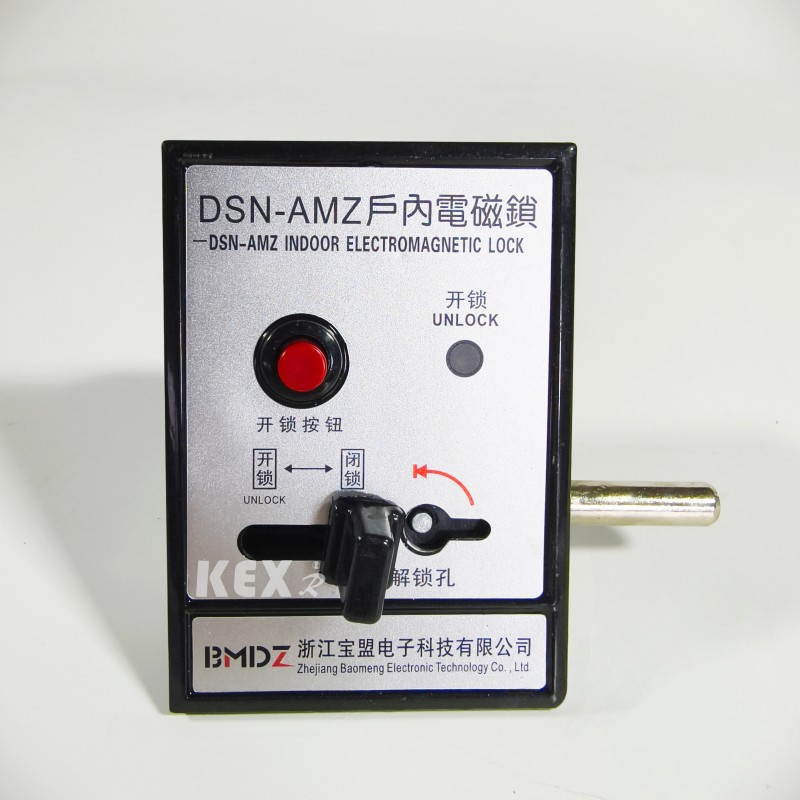

3. Вътрешна електромагнитна брава

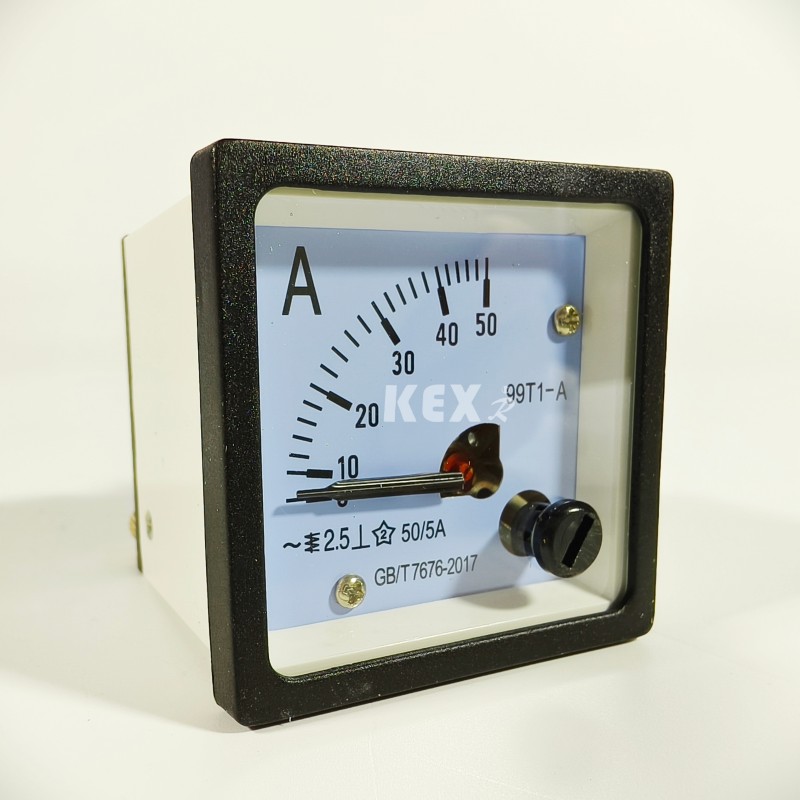

4. Амперметър

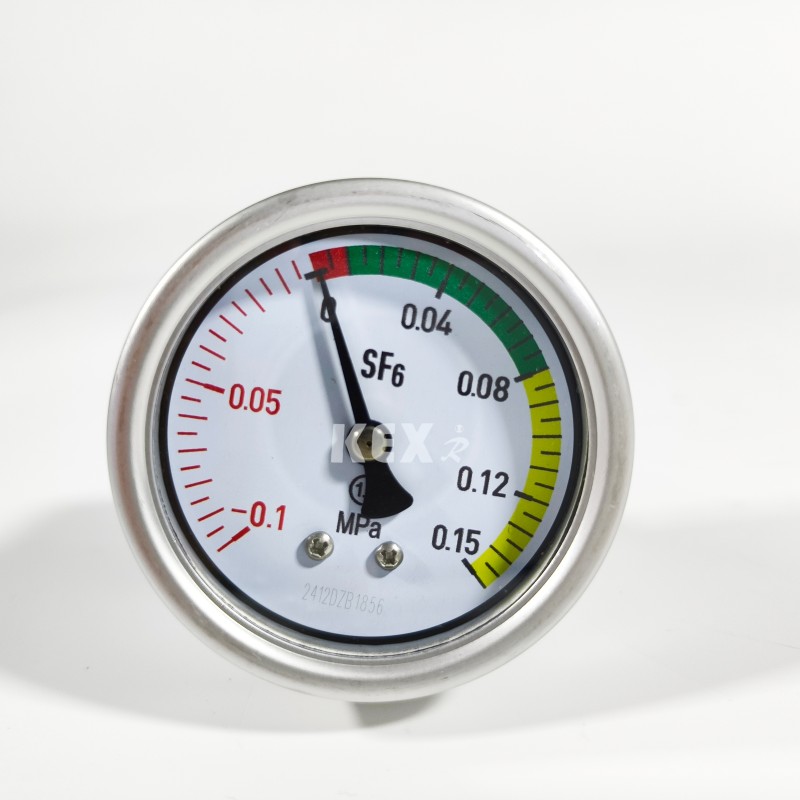

6.Барометър

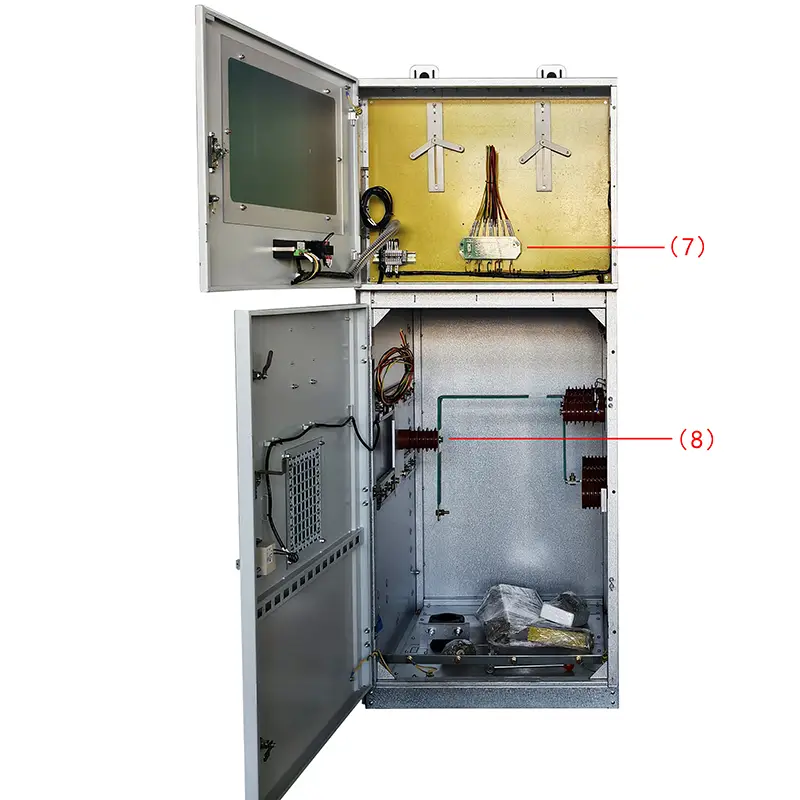

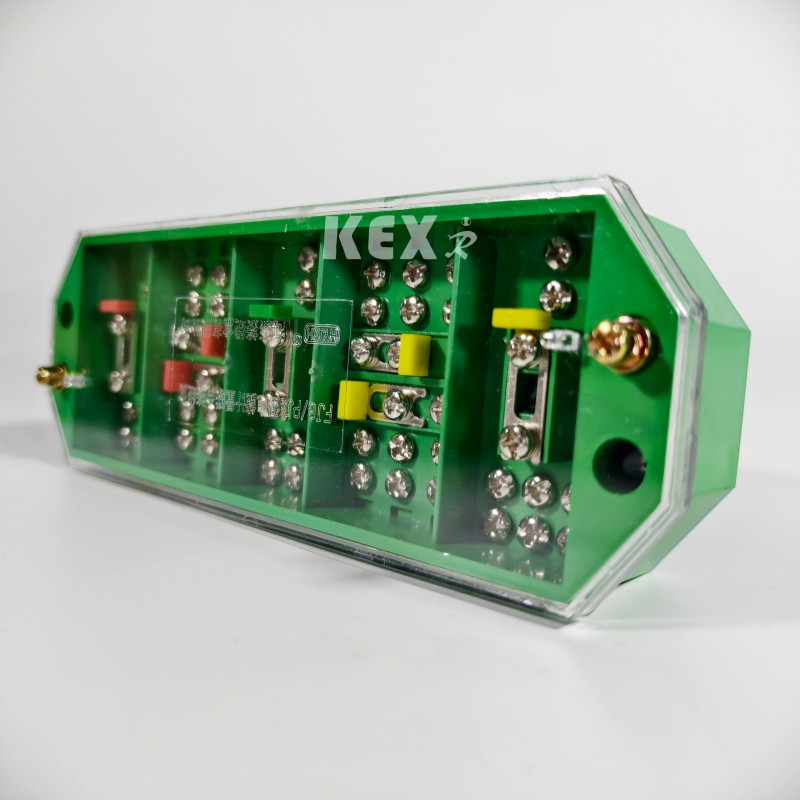

7. 3-фазен 3-жилен електрически конектор

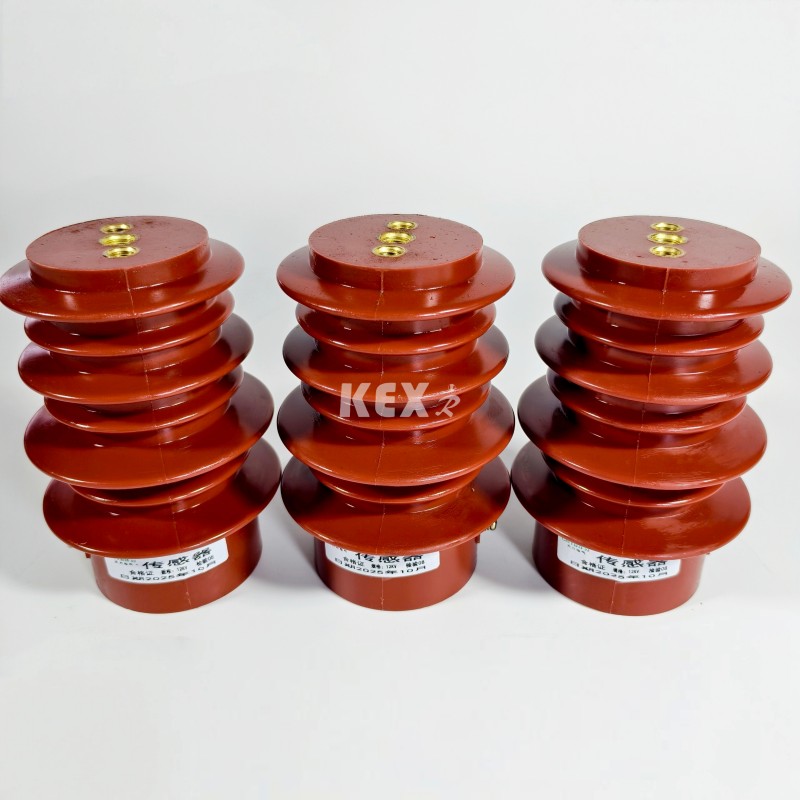

8.Предавател

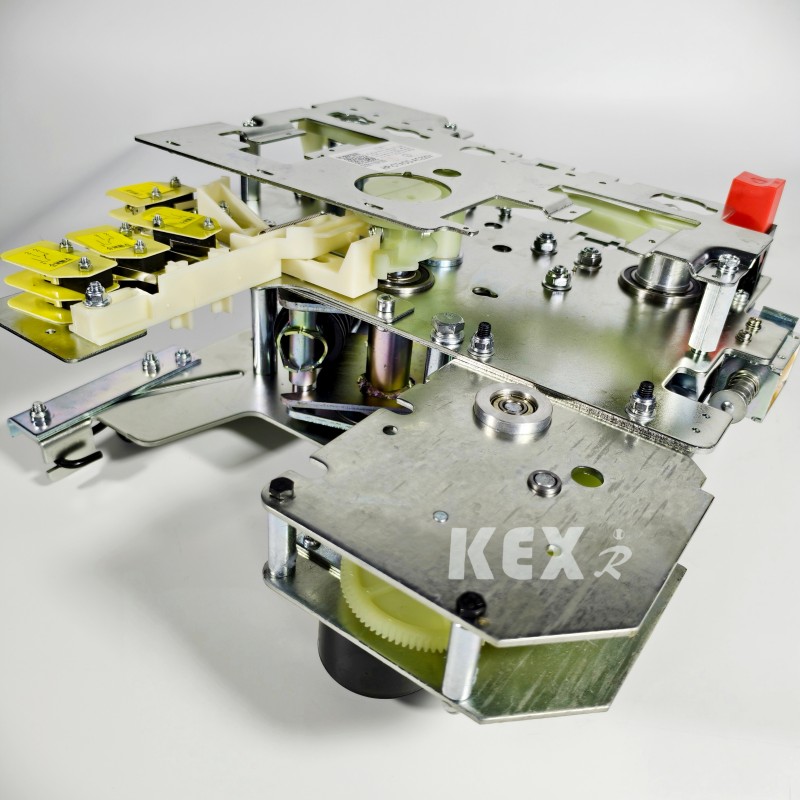

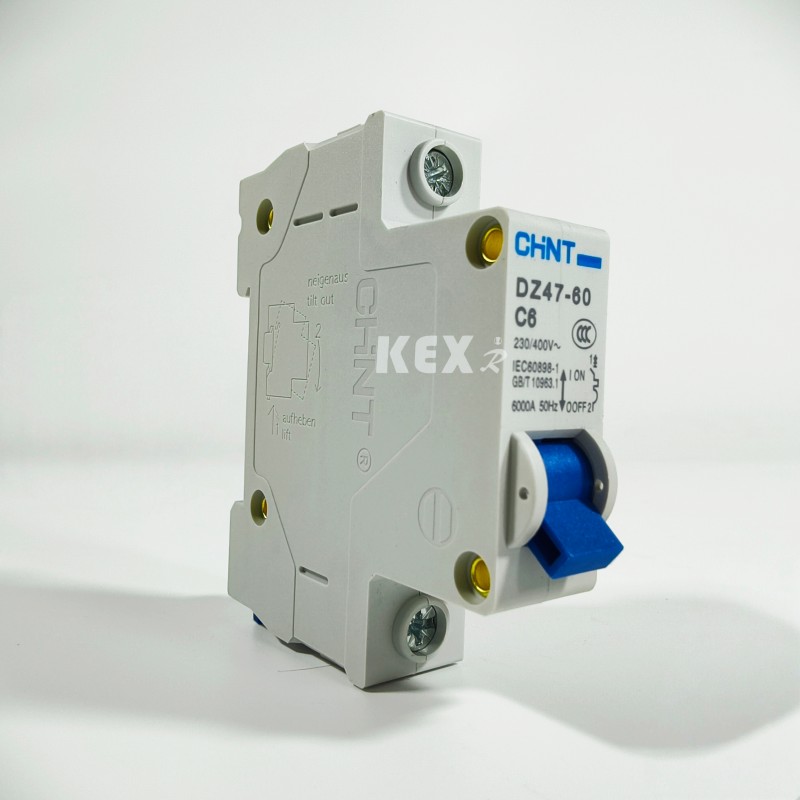

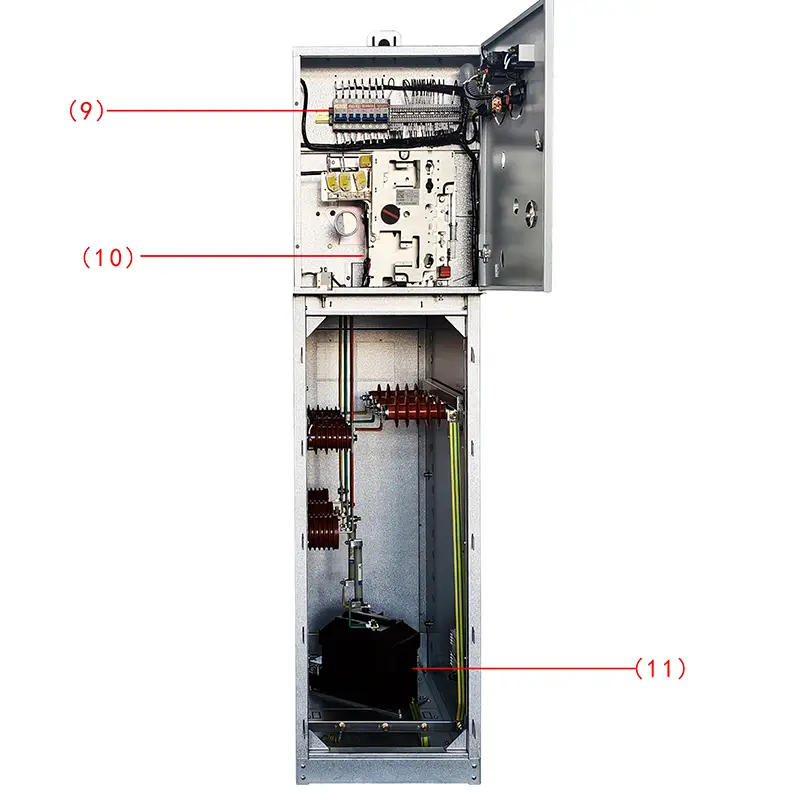

9. Mcb

10. Работен механизъм

11.VT

● Условия за използване

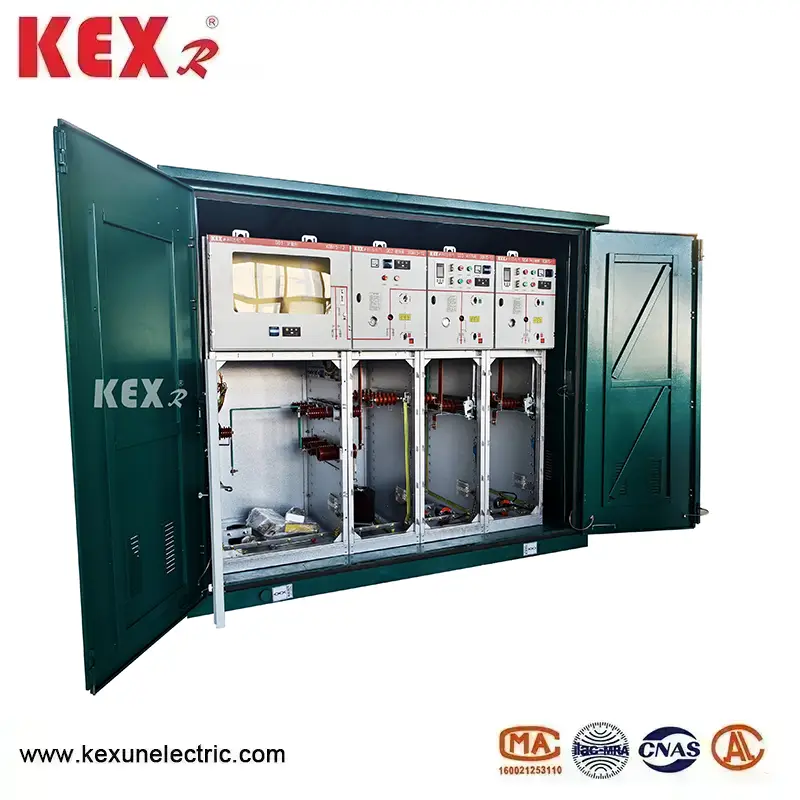

XGN15-12 тип модулен SF6 Ring Основен шкаф е ново поколение компактно и разширяемо метално затворено разпределително устройство с превключвател за серен хексафлуорид като основен превключвател и въздушна изолация за целия шкаф. Той има характеристиките на проста структура, гъвкава работа, надеждна блокировка и удобна инсталация и може да осигури задоволителни технически решения за различни приложения и различни потребителски изисквания. Той използва сензорна технология и най-новото защитно реле, плюс усъвършенствани технически характеристики и лека и гъвкава схема на сглобяване, която може напълно да отговори на променящите се нужди на пазара.

Основните превключватели на XGN15-12 SF6 Ring Main Unit Cabinet приемат съответно FLN36 и FLN48, превключватели за натоварване SF6 и ABB оригинален SFG, и ABB оригинални VD4/S, HD4/S прекъсвачи и VS1 прекъсвачи също могат да бъдат оборудвани според нуждите на потребителите.

● Работна среда

◆ Надморска височина≤1000m

◆ Температура на околната среда -25 ~ 40 ℃

◆ Средната дневна относителна влажност не надвишава 95%; Средната месечна относителна влажност не надвишава 90%;

◆ Сеизмичен капацитет: 8 градуса;

◆ Без силни вибрации и удари и места с опасност от пожар, химическа корозия и експлозия.

● Стандарти

XGN15-12 модулен SF6 Ring Основен шкаф отговаря на стандартите по-долу

IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 ·GB3804 ·GB3906 ·GB11022

●Таблица с технически параметри на модулния шкаф на основното устройство с пръстен SF6 тип XGN15-12

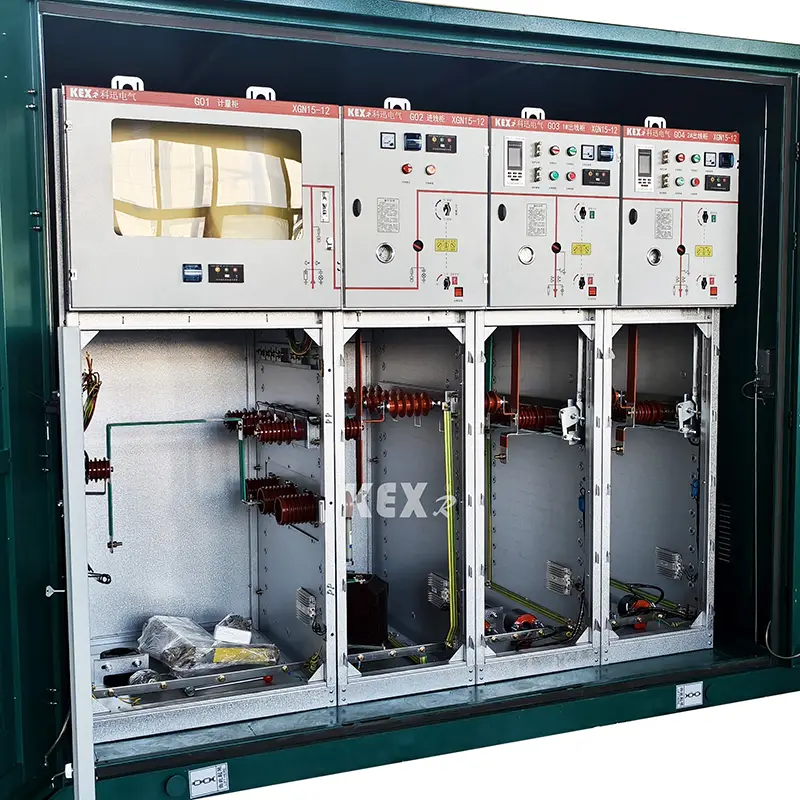

● Структурата на XGN15-12 тип модулен SF6 Ring Основен шкаф

◆Стая с шини: превключвател на товара

В разпределителната зала е монтиран превключвател на товара с три станции. Обвивката на превключвателя на товара е направена от епоксидна смола и напълнена със серен хексафлуорид (SF6). Газът е изолираща среда и S6F може да бъде инсталиран в помещението за превключване според изискванията на клиента. Газомер или плътномер с алармен контакт.

◆Кабелна стая: оперативен механизъм, блокиращ механизъм и контролна зала за ниско напрежение.

Шкафът за превключвател на товара има достатъчно кабелно помещение, което се използва главно за кабелна връзка, така че едножилни или трижилни кабели могат да бъдат свързани чрез обикновени неекранирани кабелни глави и в същото време мълниеотвод, токов трансформатор, долен заземяващ превключвател и други елементи могат да бъдат монтирани в достатъчно пространство. Съгласно стандартния дизайн вратата на шкафа има прозорец за наблюдение и защитно блокиращо устройство, а долната плоча на кабелната стая е оборудвана с уплътнителен капак и кабелна скоба с опорна рамка с подходящ размер. Долната плоча и рамката на предната врата на кабелната стая могат да бъдат премахнати, за да се улесни инсталирането на кабела.

◆ Механизъм за месене, блокиращ механизъм и контролна зала с ниско налягане

Камерата за ниско напрежение с блокировка играе ролята на контролен панел едновременно. Камерата за ниско напрежение е оборудвана с пружинен задвижващ механизъм с индикатор за положение, механична блокировка и устройство и може да бъде оборудвана и със спомагателни контакти, изключваща бобина, механизъм за аварийно изключване, капацитивен дисплей на живо, ключалка и електрическо работно устройство. В същото време пространството в камерата за ниско напрежение може да бъде оборудвано и с контролна верига, измервателен уред и защитно реле. Шкафът с ширина 750 мм има две еднакви нисковолтови камери, които могат да бъдат оборудвани с повече аксесоари. Целият превключвателен шкаф XGN15 може да бъде разделен на две части, горната част на шкафа включва автобусна стая, превключвател на товара, оперативен механизъм и стая за ниско напрежение, която е отделена от долната кабелна стая. Следователно оборудването, монтирано в горния модул, може безопасно и удобно да бъде ремонтирано и реформирано и целият горен модул може да бъде заменен.

◆ Стая с шини

Шинопроводното помещение е разположено в горната част на шкафа. В автобусното помещение главните шини са свързани заедно и преминават през целия ред разпределителна уредба.

● Основните компоненти на XGN15-12 тип модулен SF6 Ring Основен шкаф

▶Превключвателят за натоварване тип FLN36 SF6 е разработен и произведен за компанията чрез въвеждане на чуждестранна технология и в съответствие с изискванията на местната електроенергийна система， има три работни състояния: затваряне, отваряне и заземяване

▶Динамичните и статичните контакти на превключвателя на товара са поставени в обвивката от отлята под налягане епоксидна смола с подсилена структура, газът SF6 се използва като дъгогасителна среда, а налягането на въздуха е 14 бара. Всеки превключвател на товара е запечатан и не изисква поддръжка, а барометърът може да бъде избран отделно. Методът на инсталиране на превключвателя на товара е да се постави стоманена преграда между кабелната стая и автобусната стая и да се монтира хоризонтално, за да отговаря на най-строгите изисквания за безопасност при работа и поддръжка. Ако вътре се появи дъгова дъга, има структурна слаба точка в задната част на обвивката на превключвателя на товара, която ще бъде отмита, а след това вентилът за разреждане на дъгата на шкафа ще бъде отмит, за да насочи въздушния поток от свръхналягане извън шкафа.

▶Превключвателят за натоварване SF6 има два работни механизма: единичен пружинен оперативен механизъм (K-тип) и двоен пружинен оперативен механизъм (A-тип), електрическият механизъм може да се добави към горните два вида работни механизми за реализиране на дистанционно електрическо управление.

●Схеми за избор

□Примерна схема 1

◆Стандартна конфигурация и характеристики

▶630A Автобус

▶Превключвател на товара: FLN36-12D/T630-20

▶Превключвател за натоварване с три станции (затваряне, изолиране, заземяване) или превключвател с две станции (затваряне, изолиране)

▶Визуалните прозорци са инсталирани в работния край на превключвателя.

▶Главният превключвател и превключвателят за заземяване се управляват от два отделни работни отвора и всеки друг се заключва сам.

▶Индикация на позицията на превключвателя за натоварване и превключвателя за заземяване

▶Тяло на превключвателя с капацитивен индикатор за напрежение

▶Манометър за газ SF6 с реле за плътност

▶Заземяващ превключвател, блокиращ предния панел на кабелната стая

◆ Опционална конфигурация и функции

▶Резервирано разширение на автобуса

▶Мотор за превключване на товара: AC220V/110V DC220V/110V/48V

▶Индикатор за късо съединение и заземяване

▶Устройство за мълниезащита (тип разпределение, тип електроцентрала, тип освобождаване)

▶Измерване на CT и измервателен уред

▶Напреженов трансформатор PT за оперативно захранване

▶AC110V/220V заземяване под напрежение на входната линия (превключвател за заземяване и долна врата на затворено заземяване, когато долният кабел е под напрежение)

▶Допълнителен контакт: Главен превключвател 4NO+4NC Превключвател за заземяване 2NO+2NC

□Примерна схема 2

◆ Стандартна конфигурация и характеристики ·

▶630A главна шина

▶Превключвател на товара: FLN36-12D/T100-50

▶Превключвател за натоварване с три станции (затваряне, изолиране и заземяване)

▶Превключвател за натоварване с три позиции, превключвател за заземяване на главата на предпазителя и края на предпазителя

▶За механично свързване

▶Индикация за изключване на предпазителя и дистанционно предаване на сигнала

▶Визуален прозорец е монтиран в работния край на превключвателя.

▶Главният превключвател и превключвателят за заземяване се управляват от два отделни работни отвора и всеки друг се заключва сам.

▶Индикация на позицията на превключвателя за натоварване и превключвателя за заземяване

▶Тяло на превключвателя с капацитивен индикатор за напрежение

▶Манометър за газ SF6 с реле за плътност

▶Заземяващ превключвател, блокиращ предния панел на кабелната стая

◆ Опционална конфигурация и функции

▶Резервирано разширение на автобуса

▶Мотор за превключване на товара: AC220V/110V DC220V/110V/48V

▶Индикатор за късо съединение и заземяване

▶Измерване на CT и измервателен уред

▶Изключване при загуба на напрежение AC220V

▶Разединител за свръхток: GL25/5

▶Допълнителни контакти: главен превключвател 4NO+4NC заземяващ превключвател 2NO+NC

▶Изключваща бобина: AC220V/110V DC220V/110V/48V

▶Предпазител Предпазител (Сигнал за повреда):1NO

▶Манометър със сигнал:1НО

□Примерна схема 3

Първичен номер на програмата D07

◆Стандартна конфигурация и характеристики

▶Два токови трансформатора LZZBJ9

▶Два JDZ трансформатора за напрежение

▶Защитете PT предпазител

▶Заключване на предния панел на кабелната стая

◆ Опционална конфигурация и функции

▶Волтметър с превключвател

▶Амперметър с ключ

▶3 CT ,3 PT

▶Капацитивен индикатор за напрежение, индикиращ разпределителен шкаф под напрежение

▶Ватчасов метър

▶Отрицателна контрола
