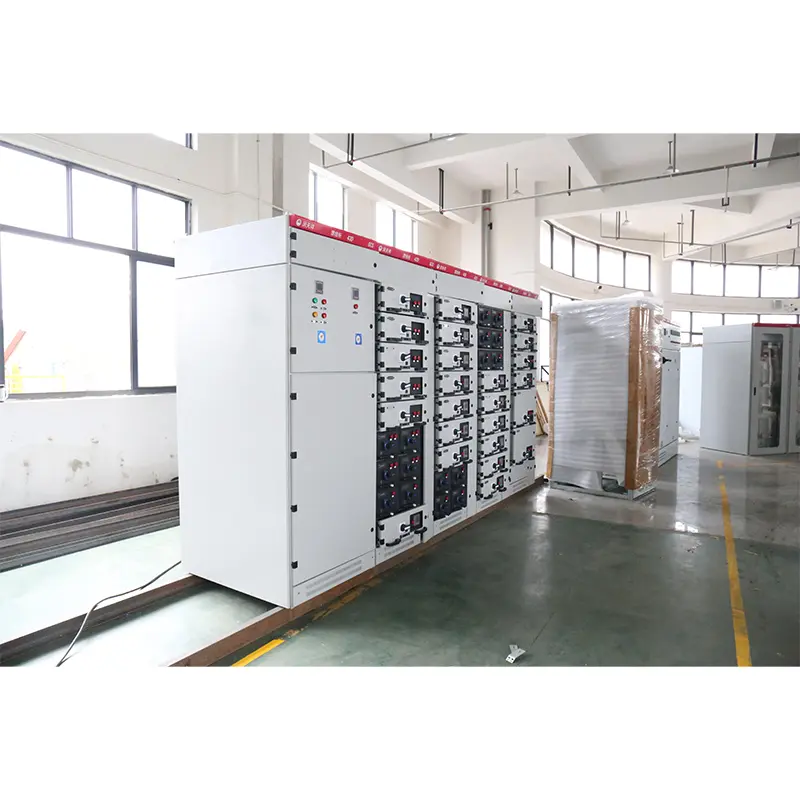

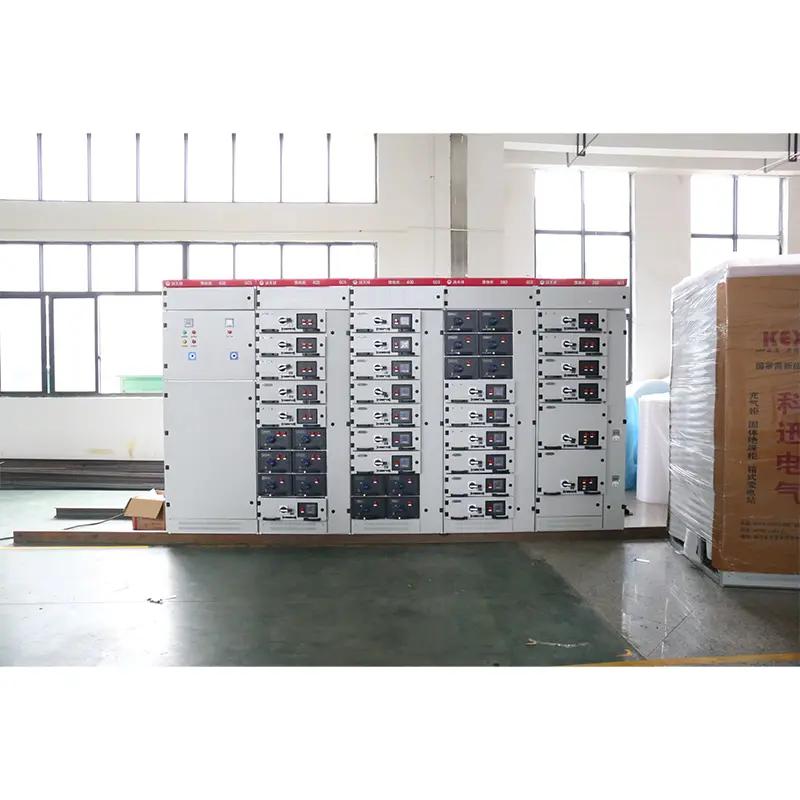

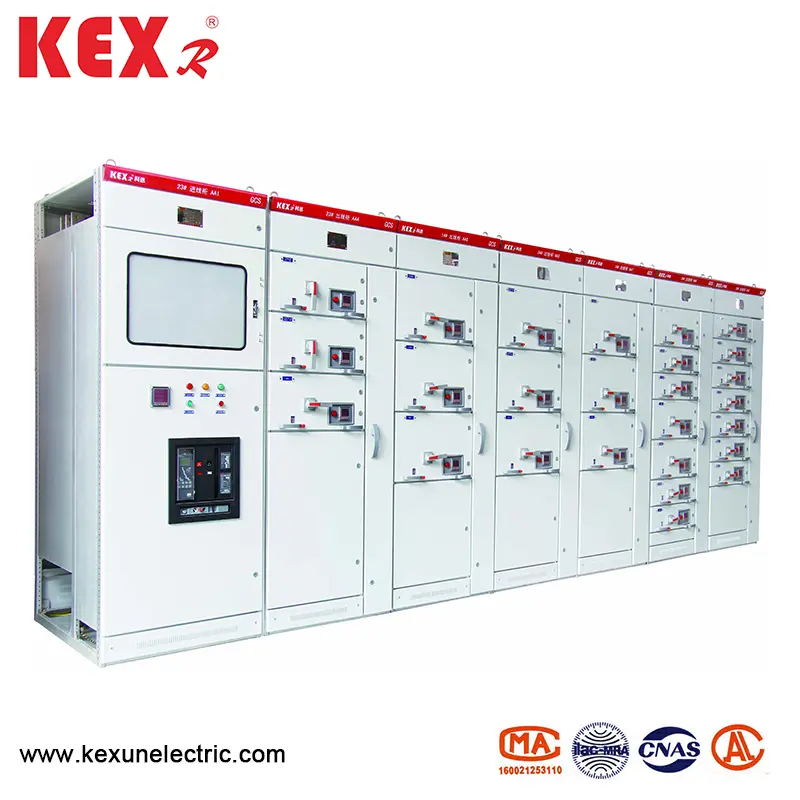

Шкаф за превключвател с ниско напрежение

● Индекс на ефективността

Дизайнът на шкафа за превключване на ниско напрежение на GCS тип отговаря на следните стандарти:

▶ IEC439-1 Ниско напрежение и контролни магазини

▶ GB7251 Ниско напрежение

▶ ZBK36001 Издърпване на ниско напрежение за издърпване

● Основни параметри

● Основна структура

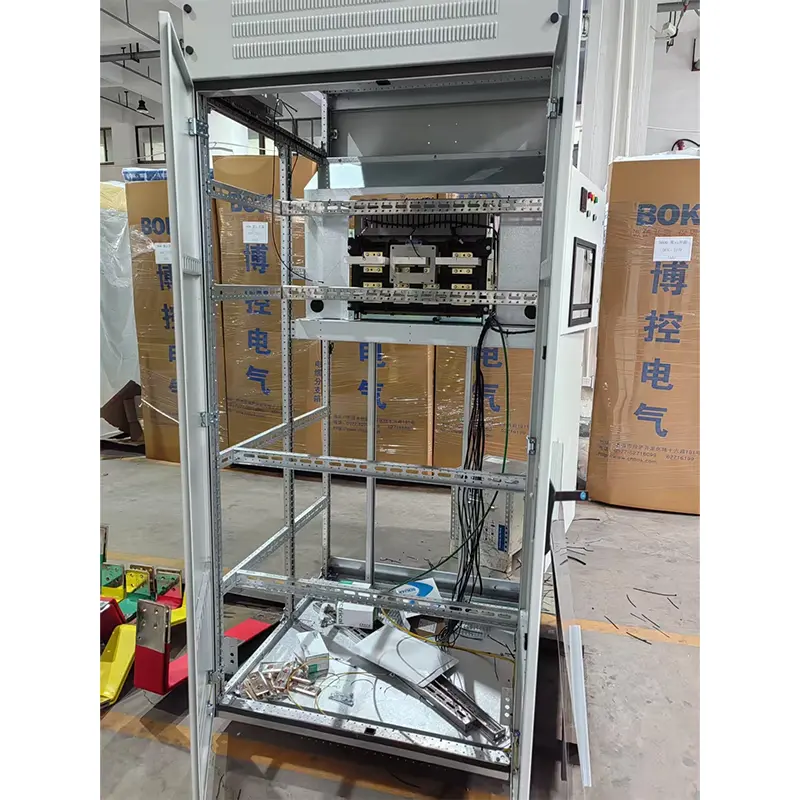

▶ Основната рамка от шкаф за превключване на ниско напрежение на GCS Тип приема стомана от отворена секция от 8 mf, а двете страни на стоманата на секцията имат отвори за инсталиране с модула съответно 20 mm и 100 mm и ①9.2mm, така че вътрешната инсталация е гъвкава и удобна.

▶ Основната рамка е проектирана в две форми за сглобяване, а именно напълно сглобена структура и частично заварена структура (странична рамка и кръстосана греда), които потребителите да избират.

▶ Всяка функционална стая на устройството е изолирана един от друг и неговите отделения са разделени на функционално помещение за единица, автобусна стая и кабелна стая. Функциите на всяка камера са сравнително независими.

▶ Хоризонталната основна шина е подредена хоризонтално зад шкафа, което е основната мярка за направата на основната верига на устройството да има висока якост на късо съединение.

▶ Дизайнът на кабелното отделение го прави много удобен за кабелите да се качват нагоре и надолу.

▶ Размер серия от общ шкаф на устройството (вижте таблицата по -долу):

● Функционална единица

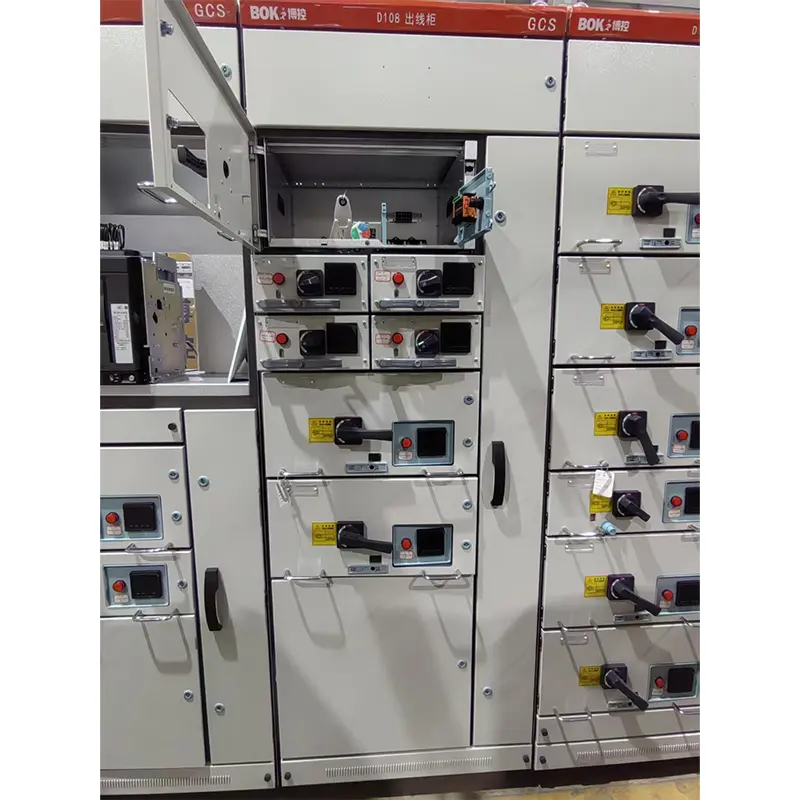

1. Височината на чекмеджето е 160 мм. Той е разделен на 1/2 единица, 1 единица, 3/2 единица, 2 единица, 3 единични и пет размери. Номиналният ток на единичната верига е 400а или по -малко.

2. Чекмеджето се променя само в измерението на височината, а неговата ширина и измерение на дълбочината остават непроменени. Чекмеджетата със същите функционални единици имат добра взаимозаменяемост.

3. Всеки шкаф MCC може да бъде оборудван с най-много 11 чекмеджета с една единица или 22 1/2-единични чекмеджета. Където повече от една единица чекмедже приема многофункционална задна плоча.

4. Според тока, входните и изходните линии на чекмеджето приемат различен брой приставки със същата структура на чип.

5. 1/2 чекмедже и кабелно помещение са свързани чрез ZJ-2 адаптер със структура на задната плоча.

6. Връзката между чекмеджето на устройството и кабелната стая приема ZJ-1 адаптер със същата лента или структурата на тръбата според текущото степенуване.

7. Чекмеджето е оборудвано с механично заключващо устройство.

● Основни електрически компоненти

Принципът на подбор на основните електрически компоненти се основава на внесени технологии, които могат да бъдат произведени последователно в Китай и да отговарят на изискванията за висока производителност на устройството

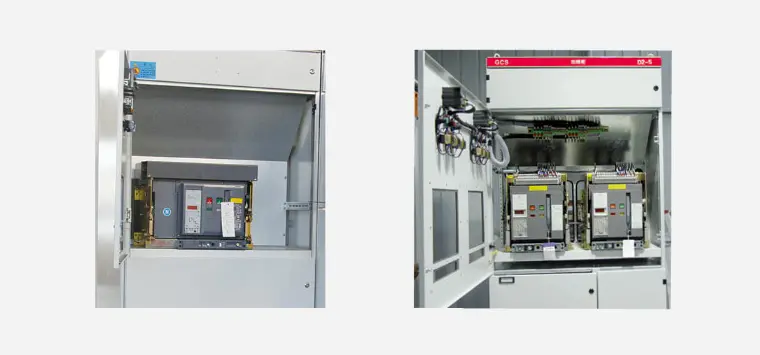

▶ Прекъсвачът на захранването и захранващия блок избира главно AH серии. Други M серии, произведени от Schneider Company и F Series, произведени от ABB Company с по -напреднала ефективност, също могат да бъдат избрани. AH прекъсвачът има характеристиките на добрата производителност, компактната структура, лекото тегло и силните серии. Цената е сравнително ниска, поддръжката и употребата са удобни и всички индекси на производителност могат да отговарят на изискванията на това устройство.

▶ Чекмеджето (моторен блок за управление, частичен захранващ блок) прекъсвачи на веригата избират главно CM1 и TG.TM30 Пластмасови прекъсвачи на вериги, а някои избират NZM- произведени от Moeller Company. 100A серия. Тези превключватели имат характеристиките на добра производителност, компактната структура, кратката дъга или без арсинг и високи технически и икономически показатели, които могат да отговарят на изискванията на това устройство.

▶ Изолиращият превключвател и изолационен превключвател за предпазител трябва да бъдат Q серии. Тази серия има висока надеждност и силна способност за счупване и може да реализира механично заключване.

▶ Основният предпазител е NT серия. 5. AC контакторите трябва да са от серия B и LCI-D ..

● Характеристики на шкафа за превключване на ниско напрежение на GCS

1. Подобрете топлинния капацитет на адаптера и значително намалете допълнителното повишаване на температурата, причинено от повишаването на температурата на адаптера към конектора, кабелната глава и дистанционера.

2. Разделянето между функционалните единици и отделенията е ясно и надеждно и повредата на една единица няма да повлияе на работата на други единици, така че повредата да е ограничена до минималния обхват.

3. Хоризонталната подредба на шините прави устройството да има добра динамична и топлинна стабилност и може да издържи на въздействието на 80/176kA с късо съединение.

4. Броят на веригите в един шкаф 4.MCC е до 22, като се има предвид напълно нуждите на автоматичните електрически врати (машини) в производството на електроенергия, нефтохимическите системи и други индустрии с голям капацитет на единична единица.

5. Връзката между устройството и външния кабел е завършена в отделението за кабел и кабелът може да се качва нагоре и надолу. Текущият трансформатор е инсталиран в кабелното отделение, което прави инсталацията и поддръжката удобна.

6. В същата система за разпределение на мощността токът на късо съединение може да бъде ограничен чрез съвпадение на ограничаващи тока реактори, напрежението на шината може да бъде стабилизирано с определена стойност и изискванията за силата на късо съединение на компонентите могат да бъдат частично намалени.

7. Чекмеджето има достатъчен брой вторични конектори (32 двойки за блок 1 и над и 20 двойки за блок 1/2), което може да отговаря на изискванията на компютърния интерфейс и автоматичния контур за управление за броя на контактите

● Спомагателна верига

Дизайнът на диаграмата на спомагателната верига съответства на техническите разпоредби за спомагателна мощност на топлинните електроцентрали и други съответни технически разпоредби за проектиране. Подходящ е за системата за мощност с ниско напрежение на електроцентралите и подстанциите и системата за разпределение на електроенергията с ниско напрежение във фабрики, мини и сгради с високи сгради. Схемата на спомагателната верига на фабриките и мини е проектирана съгласно основната схема на веригата, която е разделена на функционални единици на входяща линия за захранване, линия на захранване (PC) и линията на захранващите двигатели (MCC) ..

● Продуктов пакет

Производителят предоставя следните документи и аксесоари при доставка:

▶ Списък на устройството

▶ Сертификат на продукта

▶ Инструкции за употреба

▶ Отчет за фабричен тест

▶ Съответни електрически чертежи

▶ Клавиши на вратата на шкафа, работни дръжки и резервни части, посочени в договора.

▶ Инструкции за инсталиране на основни компоненти

● Инструкции за поръчка

Договорът за поръчка на GCS тип ниско напрежение шкаф за превключване на превключване съдържа следното съдържание:

▶ Пълният модел на продукта включва номера на основната схема на схемата и номера на схемата за спомагателна верига.

▶ Диаграма на последователността на основната верига на системата

▶ Електрическа схематична диаграма на спомагателната верига

▶ Списък на компонентите в шкафа

▶ Настройка на параметри като напрежение, ток и време във веригата.

▶ Други специални таблици, несъвместими с нормалното използване на продукта.
